1.1 מה אנחנו באמת רוצים לדעת?
חוקר מקבל לידיו דגימה בלתי מוכרת. ייתכן שזהו ציפוי שנכשל לאחר חודשי עבודה; משקע שהופיע במפתיע במערכת קירור; פולימר חדש שזה עתה סונתז; מוצר קורוזיה שגרד ממשטח; זיהום בלתי צפוי במוצר; או שבר של רכיב מכני שיש להבין מדוע קרס. המשותף לכולם: מונח לפנינו חומר, ואנחנו רוצים לדעת עליו משהו.
מתחילים רבים קופצים מיד לשאלה “באיזה מכשיר להשתמש?” או “איזה ספקטרום למדוד?”. אך זו אינה השאלה הראשונה. השאלה הראשונה היא תמיד:
“מה אנחנו רוצים לדעת?”
כמעט כל מחקר אנליטי מתחיל מאחת מכמה שאלות בסיסיות: מאילו יסודות מורכב החומר? אילו מולקולות קיימות בו? כיצד בנוי המבנה שלו? מה נמצא דווקא על פני השטח, להבדיל מן הנפח? כיצד הוא משתנה בעת חימום? מה גרם לכשל? ובמה בדיוק שונה חומר אחד ממשנהו? כל השיטות שנלמד בקורס זה הן, בסופו של דבר, כלים שנועדו לענות על שאלות מסוג זה — ולא יותר מכך.
הטעות הרווחת היא להציב את המכשיר במרכז הסיפור. במציאות התמונה הפוכה: המכשיר הוא אמצעי, והשאלה המדעית היא המרכז. חוקר מנוסה אינו פותח ב־SEM, ב־FTIR או ב־NMR; הוא פותח בניסוח הבעיה, ורק לאחר שניסח אותה בבירור הוא שואל אילו שיטות מסוגלות לספק את המידע הדרוש. זהו ההרגל החשוב ביותר שאפשר לרכוש בקורס הזה, והוא ילווה אותנו לכל אורכו.
נקודה זו אינה תיאורטית. במהלך לימודיכם, ובוודאי בעבודה במעבדה, תמצאו את עצמכם פונים למתפעל של מכשיר יקר — SEM, ICP, NMR — ומבקשים זמן מדידה. המתפעל לא ישאל אתכם “איזה ספקטרום אתה רוצה”; הוא ישאל “מה אתה מנסה לברר”. מי שיודע לנסח את השאלה המדעית במדויק יקבל מדידה מועילה; מי שמגיע עם “פשוט תסרוק לי את זה” יקבל לרוב נתונים חסרי ערך, ויבזבז את זמנו ואת זמן המכשיר.
1.2 מדידה ואנליזה אינן אותו הדבר
כולנו מבצעים מדידות מדי יום. כשאנו מודדים אורך בסרגל, מסה במאזניים או טמפרטורה במדחום — אנו מבצעים מדידה, והגודל המבוקש ידוע וברור מראש: אורך, מסה, טמפרטורה. יש שאלה אחת, ויש מכשיר אחד שעונה עליה ישירות.
אנליזה היא תהליך שונה ומורכב יותר. כאשר אנו מבקשים לקבוע את הרכבו של חומר, לזהות מזהם או להבין מדוע ציפוי נכשל — אין גודל פיזיקלי יחיד שאפשר “להצמיד אליו מכשיר” ולקרוא את התשובה. במקום זאת עלינו לבצע שרשרת שלמה של פעולות: להגדיר את הבעיה, לבחור שיטת בדיקה, להכין את הדגימה, לבצע מדידה, ולבסוף לפרש את התוצאה. רק בקצה השרשרת הזו מתקבל המידע המבוקש.
ההבחנה הזו היא לב הפרק: אנליזה אינה מדידה, אלא הפקת מידע מתוך מדידות. המדידה היא רק חוליה אחת — ולרוב לא הקשה ביותר — בתהליך ארוך שתחילתו וסופו בחשיבה אנושית.
1.3 אנליזה קלאסית ואנליזה אינסטרומנטלית
במשך מאות שנים לא היו ספקטרומטרים, מיקרוסקופים אלקטרוניים או מחשבים — ובכל זאת כימאים קבעו הרכבים כימיים בדיוק מרשים. הם עשו זאת בשיטות המכונות כיום אנליזה קלאסית או אנליזה רטובה (wet chemistry), שהתבססו על תגובות כימיות, יצירת משקעים, מדידות נפח ומדידות מסה.
שתי דוגמאות ממחישות זאת. ריכוז של חומצה נקבע בטיטרציה — הוספה מבוקרת של בסיס עד נקודת השקילות, וחישוב הריכוז מן הנפח שנדרש. תכולת כלוריד נקבעה בגרבימטריה: מוסיפים יוני כסף, נוצר משקע AgCl, מסננים אותו, מייבשים ושוקלים — ומן המסה מחשבים כמה כלוריד היה בדגימה. שיטות אלה קיימות עד היום, וחלקן אף משמשות כשיטות ייחוס (reference) שכנגדן מכיילים שיטות אחרות. יחד עם זאת, מגבלותיהן ברורות: הן איטיות, דורשות עבודת כפיים רבה, צורכות כמויות גדולות של חומר, ולעיתים אף מסוכנות.

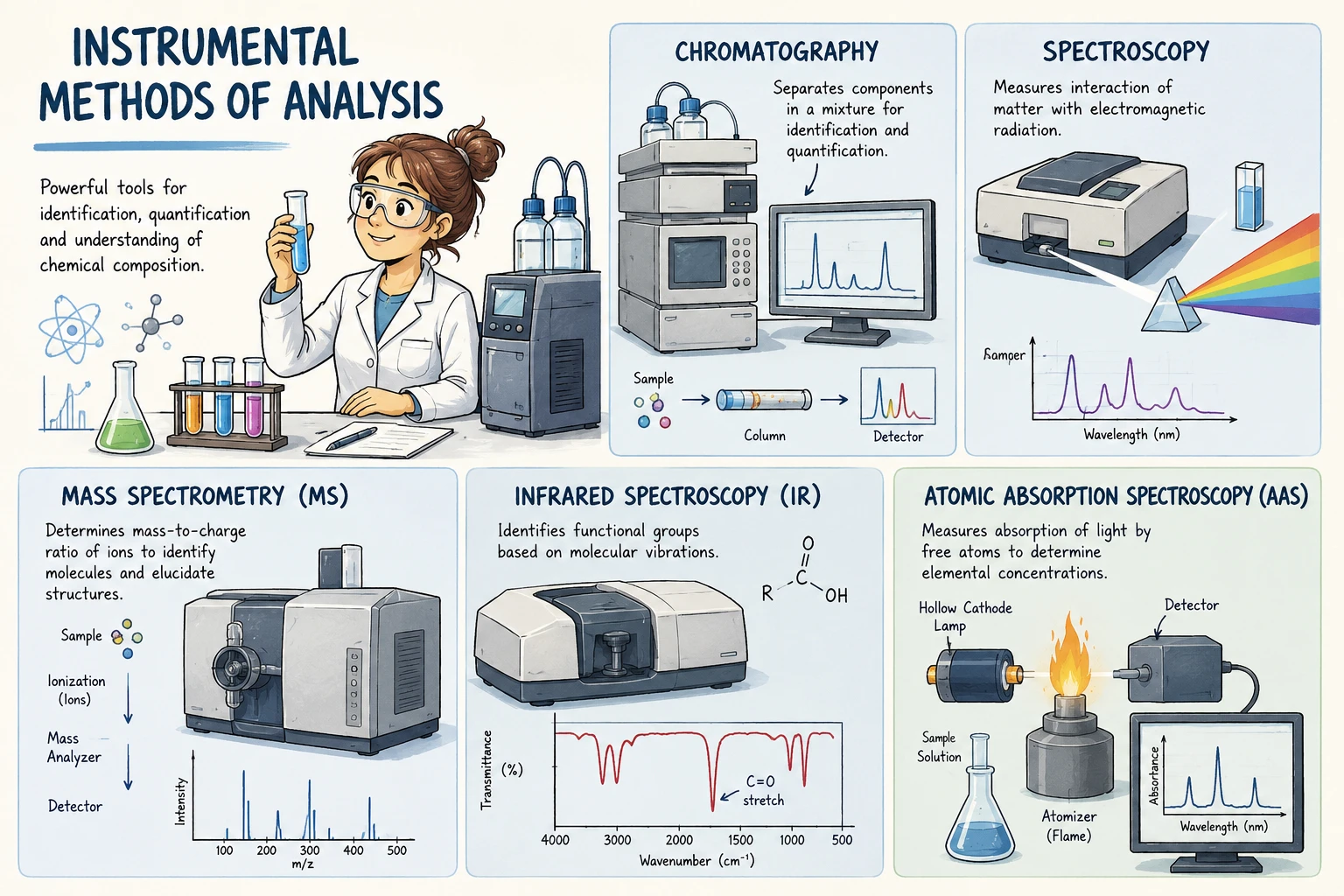

ההתפתחות הטכנולוגית הולידה את האנליזה האינסטרומנטלית. הרעיון המרכזי: במקום למדוד ישירות את תוצאת התגובה הכימית (כמה מ”ל, כמה גרם), מודדים אות פיזיקלי הקשור לחומר — עוצמת אור, זרם חשמלי, אנרגיית אלקטרונים, מסה, תדר תהודה, שינוי במשקל או פליטת קרינה. היתרונות מרשימים: מהירות, רגישות גבוהה, יכולת אוטומציה, ויכולת למדוד כמויות זעירות שאיש לא היה חולם למדוד בשיטה רטובה.
אך לאנליזה האינסטרומנטלית חיסרון מסוכן דווקא בשל עוצמתה. ככל שהמכשיר מורכב ומרשים יותר, כך גדל הפיתוי להתייחס אליו כאל “קופסה שחורה” — להזין דגימה, לקבל מספר או גרף יפה, ולהאמין לו ללא ביקורת. זוהי אחת הסכנות המרכזיות בעבודה אנליטית מודרנית, ונחזור אליה שוב ושוב. מכשיר נותן מספר; הוא אינו נותן הבנה, ואינו ערב לכך שהמספר אומר את מה שאתם חושבים שהוא אומר.
1.4 התהליך האנליטי
למרות השונות העצומה בין השיטות שנלמד, כמעט כל עבודה אנליטית מתנהלת לפי אותו רצף של שישה שלבים. כדאי להכיר אותו כמסגרת קבועה, שכל מכשיר ייכנס אליה בהמשך.
א. הגדרת השאלה
זהו השלב החשוב ביותר, ובו נופלים רוב הכשלים. שאלה לא נכונה תוביל בהכרח לתשובה חסרת ערך או מטעה, גם אם המדידה עצמה הייתה מושלמת.
נניח שמפעל מבקש לבדוק אם מים מסוימים “בטוחים לשתייה”. זו אינה שאלה אנליטית — אי אפשר “למדוד בטיחות”. יש לנסח אותה מחדש, וכל ניסוח מוביל לשיטה אחרת לחלוטין: מהו ריכוז העופרת? מהו ריכוז הארסן? האם יש שאריות חומרי הדברה? מהו העומס המיקרוביאלי? בלי ההמרה הזו, מן השאלה המעורפלת אל שאלה כמותית וספציפית, אי אפשר אפילו לבחור מכשיר.
דוגמה קרובה יותר לעולמכם: “הציפוי נכשל.” גם זו אינה שאלה. האם הבעיה בהרכב הציפוי? בעוביו? במבנהו? באדהסיה שלו למצע? האם מתחתיו התפתחה קורוזיה? כל אפשרות דורשת שיטות בדיקה שונות בתכלית — חתך לבדיקת עובי ב-SEM, EDS להרכב, בדיקת אדהסיה מכנית, וכן הלאה. הכלל פשוט: חוקר טוב מגדיר את השאלה לפני שהוא בוחר את המכשיר; חוקר גרוע בוחר מכשיר ואז מחפש לו שאלה.
ב. בחירת שיטה
לא קיימת שיטה אוניברסלית. כל שיטה מספקת סוג מידע מסוים בלבד, ועיוורת לכל השאר. כדאי כבר עכשיו להחזיק בראש מפה גסה של מי-עונה-על-מה:
- SEM — מורפולוגיה: איך פני השטח נראים, צורה, גודל, מרקם.
- EDS — הרכב יסודי מקומי: אילו יסודות נמצאים בנקודה הנבדקת.
- XRD — מבנה גבישי: כיצד מסודרים האטומים בסריג.
- FTIR / Raman — קשרים כימיים וקבוצות פונקציונליות.
- NMR — הסביבה הכימית של אטומים בודדים וקישוריות.
- MS — מסה מולקולרית וזיהוי.
- DSC / TGA — תהליכים תרמיים: התכה, פירוק, יציבות.
מכאן נובעת מסקנה מעשית: לעיתים קרובות בעיה אחת דורשת כמה שיטות יחד. אף מכשיר אינו רואה את כל התמונה, וחלק ניכר ממיומנות האנליטיקאי הוא לדעת אילו שיטות לצרף כדי שהן ישלימו זו את חוסריה של זו.
ג. דגימה (Sampling)
לעיתים שלב הדגימה חשוב יותר מן המדידה עצמה. דמיינו ערימת אבקה במשקל טון, שממנה נלקח גרם אחד לבדיקה. אם אותו גרם אינו מייצג את ההרכב הממוצע של הערימה — נניח שנלקח מפינה שבה הצטבר זיהום — אזי גם המכשיר המשובח בעולם ייתן תשובה מדויקת… על הגרם הלא-נכון. התוצאה תהיה אמינה ושגויה כאחד.
דגימה טובה חייבת להיות מייצגת, יציבה (לא משתנה בין הלקיחה למדידה), נקייה מזיהומים חיצוניים, ומתועדת היטב (מאיפה, מתי, באילו תנאים). את העיקרון הזה כדאי לחרוט: מכשיר אינו מסוגל לתקן דגימה גרועה. זבל נכנס — זבל יוצא, גם אם הזבל היוצא נראה כגרף מרשים ברזולוציה גבוהה.
ד. הכנת דגימה (Sample Preparation)
מעט מאוד דגימות ניתנות למדידה כפי שהן. לרוב יש לטחון, להמיס, ללטש, לצפות, לסנן, לייבש או לדלל — תלוי בשיטה. דגימה ל-SEM מוליך עשויה לדרוש ציפוי פחמן או זהב; דגימה ל-ICP חייבת להיות בתמיסה צלולה; דגימה ל-XRD לרוב נטחנת לאבקה.
הסכנה: כל פעולת הכנה עלולה לשנות את הדגימה. ליטוש עלול להחליק או “למרוח” מבנה; חימום לייבוש עלול לפרק תרכובות; דילול לא זהיר מכניס זיהום. הכנת דגימה אינה “טכניקה שולית” שמשאירים לטכנאי — היא חלק בלתי נפרד מן האנליזה, ושגיאה בה מזהמת את כל מה שאחריה.
ה. מדידה
רק כאן, בשלב החמישי, החומר סוף-סוף פוגש את המכשיר. וכאן נקודה מושגית שאסור לפספס: המכשיר כמעט לעולם אינו מודד את מה שמעניין אותנו ישירות. הוא מודד אות פיזיקלי — מספר פוטונים, זרם חשמלי, אנרגיית אלקטרונים, שינוי מסה. המידע הכימי או המבני שאנו מחפשים אינו “יוצא מן המכשיר”; הוא מופק מן האות בשלב הפרשנות. ה-EDS אינו “רואה ברזל” — הוא מודד אנרגיית פוטוני רנטגן, ומישהו (או תוכנה) מתרגם אנרגיה זו לזיהוי “ברזל”.
ו. פרשנות
זהו השלב שבו הנתונים הופכים למידע, והשלב שבו נדרשת המחשבה האנושית יותר מכל. לעיתים קרובות אותו ספקטרום עצמו מתיר כמה פירושים, ואין להסתפק בקריאת המספרים שהמכשיר פלט. יש לשאול תמיד: מה בדיוק נמדד? מה לא נמדד? אילו הנחות הנחנו לאורך הדרך? ומהן מגבלות השיטה? הפרשנות היא המקום שבו חוקר טוב נבדל מקופסה שחורה — והיא תחזור כנושא מרכזי בכל פרקי הקורס.
1.5 אות ורעש

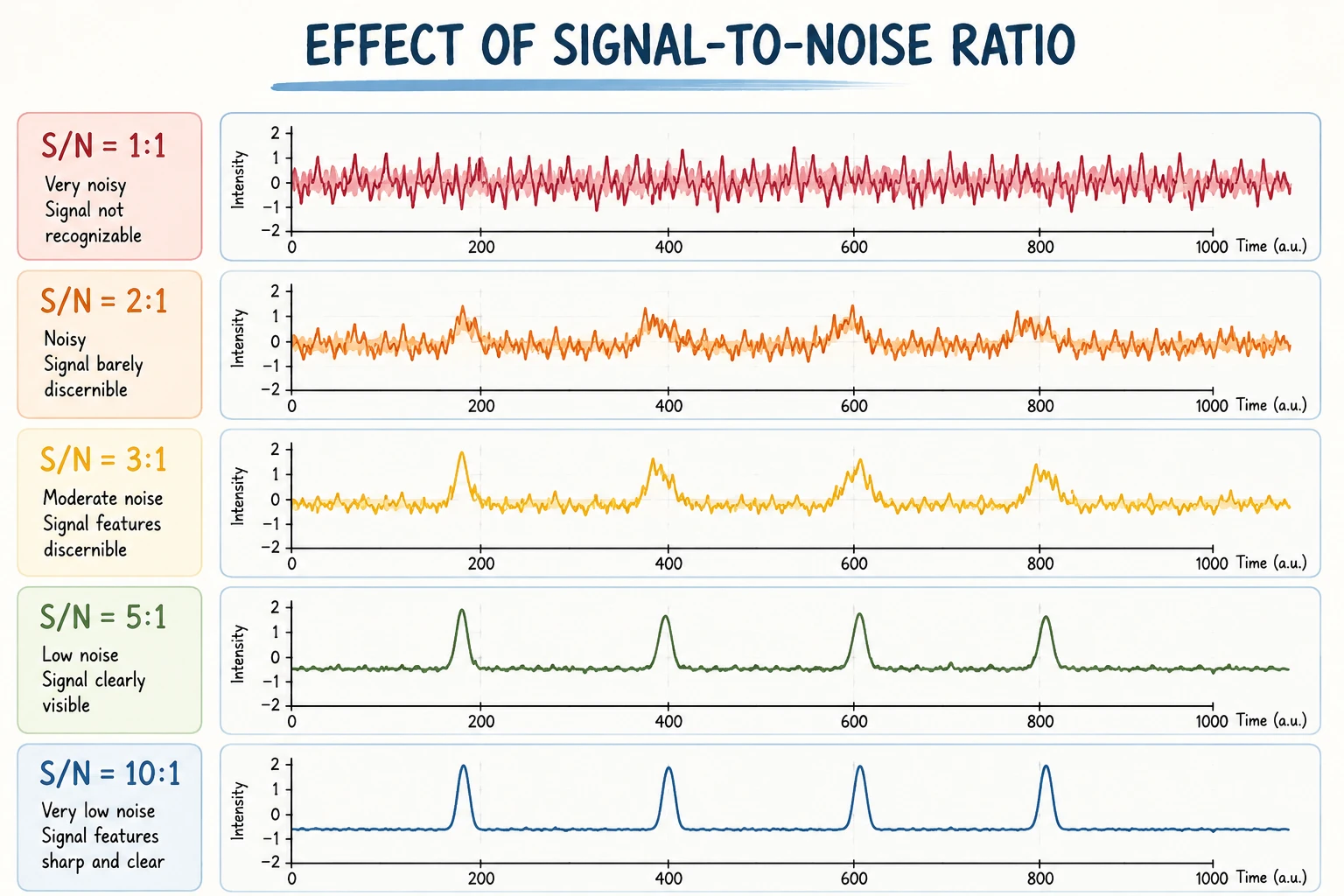

כל מדידה, ללא יוצא מן הכלל, מורכבת משני רכיבים: אות (Signal) — המידע שאנו מחפשים — ורעש (Noise) — כל מה שמפריע למדוד אותו. מקורות הרעש רבים ומגוונים: רעש אלקטרוני במכשיר, תנודות טמפרטורה, רעידות מכניות, הפרעות חשמליות, אי-אחידות בדגימה, ואפילו שגיאות מתפעל.
הבעיה היסודית: המכשיר אינו יודע להבחין בין השניים. הוא מודד את האות והרעש יחד, כסכום אחד, ומשאיר לנו להפריד ביניהם. לכן אחד המושגים החשובים ביותר בכל האנליזה הוא יחס אות-לרעש (Signal-to-Noise ratio, S/N): ככל שהיחס גבוה יותר, כך האות אמין יותר. כשהאות חלש מדי ביחס לרעש, הוא “טובע” בו, ואי אפשר להפיק ממנו מידע בעל משמעות.
המסקנה המעשית מפתיעה לעיתים את המתחילים: עצם קיומו של אות אינו מספיק — דרוש אות חזק מספיק ביחס לרעש. “אני רואה משהו קטן שם” אינו ממצא, אם אותו “משהו” באותו סדר גודל של הרעש. זה יוביל אותנו ישירות לשני המושגים הבאים.
המתכון העיקרי לשיפור היחס S/N: לחזור על המדידה פעמים רבות ולמצע את התוצאות. הרעיון שמאחורי זה הוא שהשגיאות האקראיות מתבטלות בממוצע, ואילו האות, החוזר על עצמו בעקביות, נעשה בולט יותר. כמה פעמים לחזור? שאלה טובה. תלוי בשיטה ובדגימה — לעיתים קרובות מעשרות ועד מאות פעמים. כדאי לדעת שהשיפור אינו פרופורציוני למספר החזרות אלא לשורש שלו: מיצוע של N מדידות משפר את היחס S/N פי בלבד. לכן מעבר מ-10 ל-100 חזרות משפר את היחס פי שלושה בקירוב, ולא פי עשרה — וזו הסיבה שכמה מאות חזרות הן לרוב הגבול המעשי: מעבר לכך המחיר (זמן המדידה) גדל מהר, והתשואה הולכת ופוחתת. למרבה המזל, מכשירים מודרניים עושים זאת לבד, אך יש לוודא שבהגדרות הוזן מספר חזרות מספק.
1.6 כיול (Calibration)
נניח שספקטרומטר מודד עוצמת אור. כיצד הוא יודע מהו ריכוז החומר? התשובה הפשוטה: הוא אינו יודע. המכשיר יודע למדוד אות — ותו לא. הקשר בין האות (עוצמת אור) לבין הגודל שמעניין אותנו (ריכוז) אינו מובן מאליו למכשיר, ויש לקבוע אותו בנפרד. תהליך זה נקרא כיול.
הכיול נעשה כך: מודדים סדרת דגימות סטנדרטיות בריכוזים ידועים מראש, רושמים את האות המתקבל לכל אחת, ובונים עקומת כיול — גרף הקושר אות לריכוז. רק בעזרת עקומה זו ניתן לתרגם אות נמדד (של דגימה לא ידועה) לריכוז ממשי.
מכאן עולה נקודה שחוזרת לאורך הקורס: תוצאה אנליטית טובה תלויה לא רק במכשיר, אלא גם באיכות הסטנדרטים ובאיכות הכיול. מכשיר משובח עם כיול רשלני ייתן מספרים מדויקים-למראה ושגויים-לחלוטין. כאשר תזמינו מדידה כמותית מן המתפעל, שאלה לגיטימית ומקצועית היא “מול אילו סטנדרטים זה מכויל?” — והיא תסמן אתכם מיד כמי שמבין מה הוא מבקש.
1.7 גבול זיהוי (Detection Limit)
שאלה לכאורה פשוטה: “האם החומר נמצא בדגימה?” בפועל היא מורכבת בהרבה. אם הריכוז נמוך מאוד, האות שהחומר מייצר עלול להיות חלש מן הרעש — ואז הוא נבלע בו, ואי אפשר לקבוע בוודאות אם החומר קיים או שמא אנו “רואים” רעש בלבד. כאן נכנס לתמונה גבול הגילוי (Detection Limit): הריכוז הנמוך ביותר שהשיטה מסוגלת לזהות באופן אמין, מעל לרעש.
מכאן נובע אחד הלקחים החשובים ביותר בפרשנות תוצאות. כאשר דו”ח בדיקה מציין “לא זוהה”, אין פירוש הדבר “אינו קיים”. המשמעות הנכונה היא:
“אם החומר קיים, ריכוזו נמוך מגבול הזיהוי של השיטה.”
ההבדל מהותי. “לא זוהה עופרת” אין פירושו “אין עופרת” — אלא “אין עופרת מעל, נניח, חלק למיליארד”. ייתכן שבשיטה רגישה יותר היא דווקא תזוהה. בלבול בין “לא זוהה” ל”אינו קיים” הוא מקור נפוץ למסקנות שגויות, ולעיתים אף להחלטות בטיחות מסוכנות. תמיד יש לשאול: מהו גבול הגילוי של השיטה שדיווחה “לא זוהה”?
1.8 שגיאות במדידה
אין מדידה מושלמת — כל תוצאה נושאת בתוכה שגיאה כלשהי. מקובל להבחין בין שני סוגים, השונים זה מזה במהותם ובדרך הטיפול בהם.
שגיאה אקראית (Random error) — תנודות בלתי צפויות בין מדידות חוזרות של אותה דגימה: פעם מעט למעלה, פעם מעט למטה. מקורותיה ברעש אלקטרוני, בתנודות סביבה, בשינויים זעירים בדגימה. מאפיין מרכזי: היא משפיעה על הפיזור של התוצאות, אך לא על מיקומן הממוצע — ולכן ניתן לצמצם אותה על ידי מיצוע של מדידות חוזרות.
שגיאה שיטתית (Systematic error) — סטייה קבועה באותו כיוון, החוזרת בכל מדידה. מקורותיה בכיול שגוי, במכשיר פגום, או בזיהום עקבי. כאן מסתתרת הסכנה האמיתית: שגיאה שיטתית נותנת תוצאות עקביות מאוד — ועקביות בטעותן. מיצוע של אלף מדידות לא יעזור, שכן כולן מוטות באותו כיוון בדיוק. שגיאה שיטתית קשה לזיהוי דווקא משום שהיא נראית “יציבה ואמינה”.
דיוק וצפיפות של תוצאות: Accuracy מול Precision
שני המושגים האלה מתבלבלים תדיר, ובספרות בעברית שניהם מתורגמים לעיתים פשוט כ”דיוק” — ולכן נשמור כאן על ההבחנה האנגלית, שהיא חדה יותר.
הדיוק Accuracy — קרבה לערך האמיתי. עד כמה התוצאה “צודקת”. למעשה, זהו הדיוק של התוצאה במובן של סטיות קטנות בין הערך האמתי לערכים הנמדדים.
הצפיפות Precision — קרבה בין מדידות חוזרות זו לזו. עד כמה התוצאה “יציבה” וניתנת לשחזור, בלי קשר לשאלה אם היא נכונה.

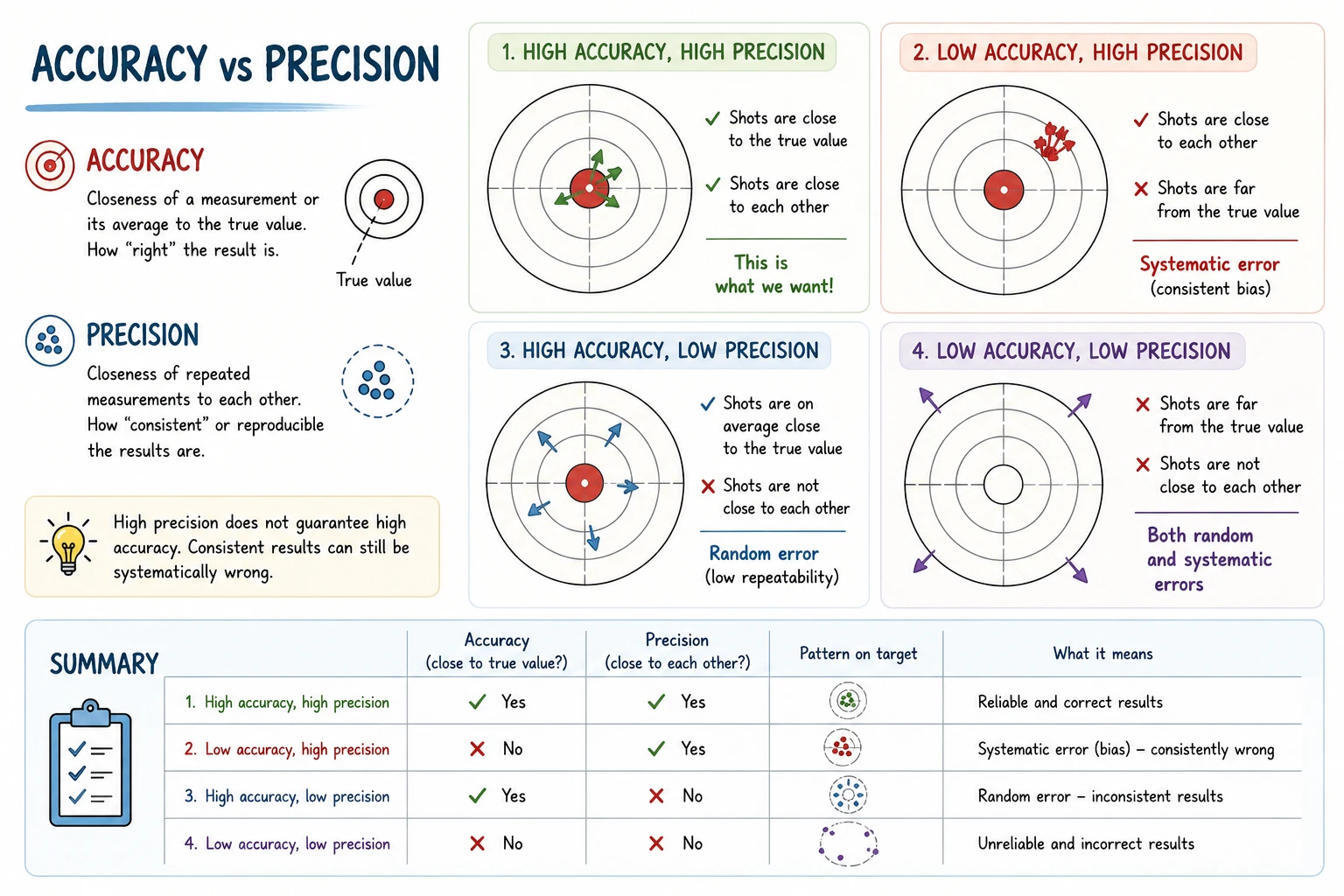

הדימוי הקלאסי הוא מטרה וחיצים. Precision גבוהה = כל החיצים פגעו צמודים זה לזה (קבוצה הדוקה). Accuracy גבוהה = החיצים פגעו סביב מרכז המטרה. ארבעת הצירופים אפשריים:
- הדיוק Accuracy גבוה + הצפיפות Precision גבוהה — החיצים צפופים, סביב המרכז. זה מה שרוצים.
- הדיוק Accuracy נמוך + הצפיפות Precision גבוהה — החיצים צפופים זה לזה, אך הרחק מן המרכז. זוהי החתימה הקלאסית של שגיאה שיטתית: יציב, חוזר על עצמו, ועקבי בטעותו.
- הדיוק Accuracy גבוה + Precision נמוכה — החיצים מפוזרים, אך ממוצעם סביב המרכז. זוהי החתימה של שגיאה אקראית.
- הדיוק Accuracy נמוך + הציפיות Precision נמוכה — מפוזרים והרחק מן המרכז. גם וגם.
ההבחנה מעשית מאוד: קבוצת חיצים הדוקה ויפה (הדיוק Precision גבוה) עלולה להיראות כעבודה מצוינת — בעוד שהיא מוטה לחלוטין מן המרכז. דווקא ה”יופי” של תוצאות עקביות עלול להסתיר שגיאה שיטתית. חוקר חייב לדעת להבחין בין השניים, ולא להתפתות לבלבל יציבות עם נכונות.
1.9 חשיבה ביקורתית באנליזה
נשוב לאזהרה שפתחה את הפרק, כעת חמושים במושגים. הטעות הנפוצה ביותר באנליזה היא האמונה שתוצאת המכשיר היא אמת מוחלטת. אך המכשיר אינו מבין דבר — הוא מודד אות, ותו לא. החוקר הוא המעניק לאות משמעות, ולכן עליו גם לשאת באחריות לביקורת עליו.
לכן, בכל פעם שמתקבלת תוצאה אנליטית, יש להריץ עליה סדרת שאלות קבועה:
- מה בדיוק נמדד (איזה אות פיזיקלי)?
- מה לא נמדד — מה השיטה הזו עיוורת אליו?
- מהן מגבלות השיטה (גבול גילוי, הנחות, מקורות שגיאה)?
- האם קיימת פרשנות חלופית לאותם נתונים?
- האם שיטה נוספת, בלתי תלויה, יכולה לאשר את המסקנה?
השאלה האחרונה חשובה במיוחד: אישור הצלבה (cross-validation) בין שתי שיטות עצמאיות שווה הרבה יותר מתוצאה בודדת, ויהא המכשיר משוכלל ככל שיהיה. וזו מהות הגישה שתלווה אתכם בקורס: שאלה טובה חשובה לעיתים יותר ממכשיר טוב.
סיכום
אנליזה היא תהליך של הפקת מידע מחומר — ולא עצם המדידה. התהליך כולל שישה שלבים: הגדרת שאלה, בחירת שיטה, דגימה, הכנת דגימה, מדידה, ופרשנות. כשל בכל אחד מהם — שאלה מעורפלת, דגימה לא מייצגת, הכנה שמשנה את החומר — פוגם בכל מה שאחריו, ללא תלות באיכות המכשיר.
ראינו גם את המושגים החוזרים שילוו אותנו לאורך הקורס: ההבדל בין מדידה לאנליזה; הסכנה שב”קופסה שחורה”; אות מול רעש ויחס S/N; כיול וגבול גילוי; ההבחנה בין שגיאה אקראית לשיטתית, ובין Accuracy ל-Precision.
לא קיימת שיטה אחת העונה על כל השאלות — כל שיטה מספקת חלק קטן מן התמונה. לאורך הקורס נכיר מגוון רחב של שיטות, אך העיקרון המנחה לא ישתנה:
המכשיר אינו פותר את הבעיה. החוקר פותר את הבעיה באמצעות המכשיר.
