פרק 3. אינטראקציה בין חומר לשדה חיצוני

3.1 כיצד “מדברים” עם חומר?

בפרק הקודם עסקנו בשאלה מה קורה לחומר לפני המדידה — שיוויי משקל, מסיסות, קומפלקסים ו-pH. כעת מגיעה השאלה הבאה בתור, והיא בסיסית עוד יותר:

כיצד בכלל ניתן להפיק מידע מחומר?

במבט ראשון נדמה שכל השיטות שנלמד בקורס שונות זו מזו לחלוטין — מיקרוסקופ אלקטרונים, FTIR, NMR, ספקטרומטר מסות, DSC, XPS. רשימה של מכשירים שאין ביניהם לכאורה דבר משותף. אולם מאחורי כולן, ללא יוצא מן הכלל, מסתתר רעיון אחד פשוט.

חומר אינו “מספר” לנו דבר מעצמו. כדי ללמוד עליו משהו, חייבים לגרום לו להגיב לגירוי חיצוני — ואז למדוד את תגובתו. הגירוי יכול ללבוש צורות רבות:

• להאיר עליו (קרינה);
• לחמם אותו (חום);
• להפגיז אותו באלקטרונים;
• להכניס אותו לשדה מגנטי;
• להעביר דרכו זרם חשמלי.

בכל המקרים העיקרון זהה: מפעילים גירוי, והחומר מגיב. התגובה הזו היא האות האנליטי. כל הקורס, על עשרות מכשיריו, הוא וריאציות על המשפט הזה.

---

3.2 האות האנליטי

נחזור ונחדד נקודה שכבר פגשנו בפרק 1, כי היא ליבת העניין. המכשיר לעולם אינו מודד “הרכב”, ואינו מודד “מבנה”. הוא מודד אות פיזיקלי — וזה כל מה שהוא יודע לעשות. למשל:

• מספר פוטונים שנבלעו;
• מספר אלקטרונים שנפלטו;
• אנרגיה של חלקיקים נפלטים;
• שינוי במסה;
• זרם חשמלי;
• תדר תהודה.

מן האות הפיזיקלי הזה אנו מסיקים מסקנות על החומר — אך ההסקה הזו היא צעד נפרד, אנושי, שבא אחרי המדידה. לכן כל שיטה אנליטית מורכבת למעשה משני שלבים בלבד:

1. יצירת אינטראקציה בין החומר לגירוי חיצוני;
2. מדידת תגובת החומר.

אם תזכרו את שני השלבים האלה, תוכלו “לפרק” כל מכשיר חדש שתפגשו לגורמיו: מהו הגירוי? ומהי התגובה הנמדדת? כל השאר הוא פרטים טכניים.

---

3.3 סוגי האינטראקציות העיקריים

לאורך הקורס נפגוש ארבע משפחות מרכזיות של גירויים. כדאי להחזיק את המפה הזו בראש — היא מסדרת את כל המכשירים לארבע קבוצות הגיוניות:

קרינה אלקטרומגנטית — UV-Vis, FTIR, Raman, XPS, UPS.

אלקטרונים (כולל את השדה המיוצר מתהליכים אלקטרוניים) — SEM, TEM, AES, EDS.

שדה מגנטי — NMR.

חום — DSC, TGA, DTA.

כל שיטה שנלמד היא, בבסיסה, וריאציה על אחד מארבעת הרעיונות הללו. השוני בין המכשירים נובע משני דברים: איזה גירוי בחרנו, ואיזו תגובה אנו מודדים. נעבור עכשיו על ארבע המשפחות אחת-אחת.

---

חלק א’: קרינה אלקטרומגנטית וחומר

3.4 מהי קרינה אלקטרומגנטית?

קרינה אלקטרומגנטית היא התפשטות של שדות חשמליים ומגנטיים מתנדים במרחב. האור הנראה — זה שעינינו קולטות — הוא רק פלח צר מאוד מתוך הספקטרום האלקטרומגנטי כולו, הנמתח על פני טווח עצום של אנרגיות:

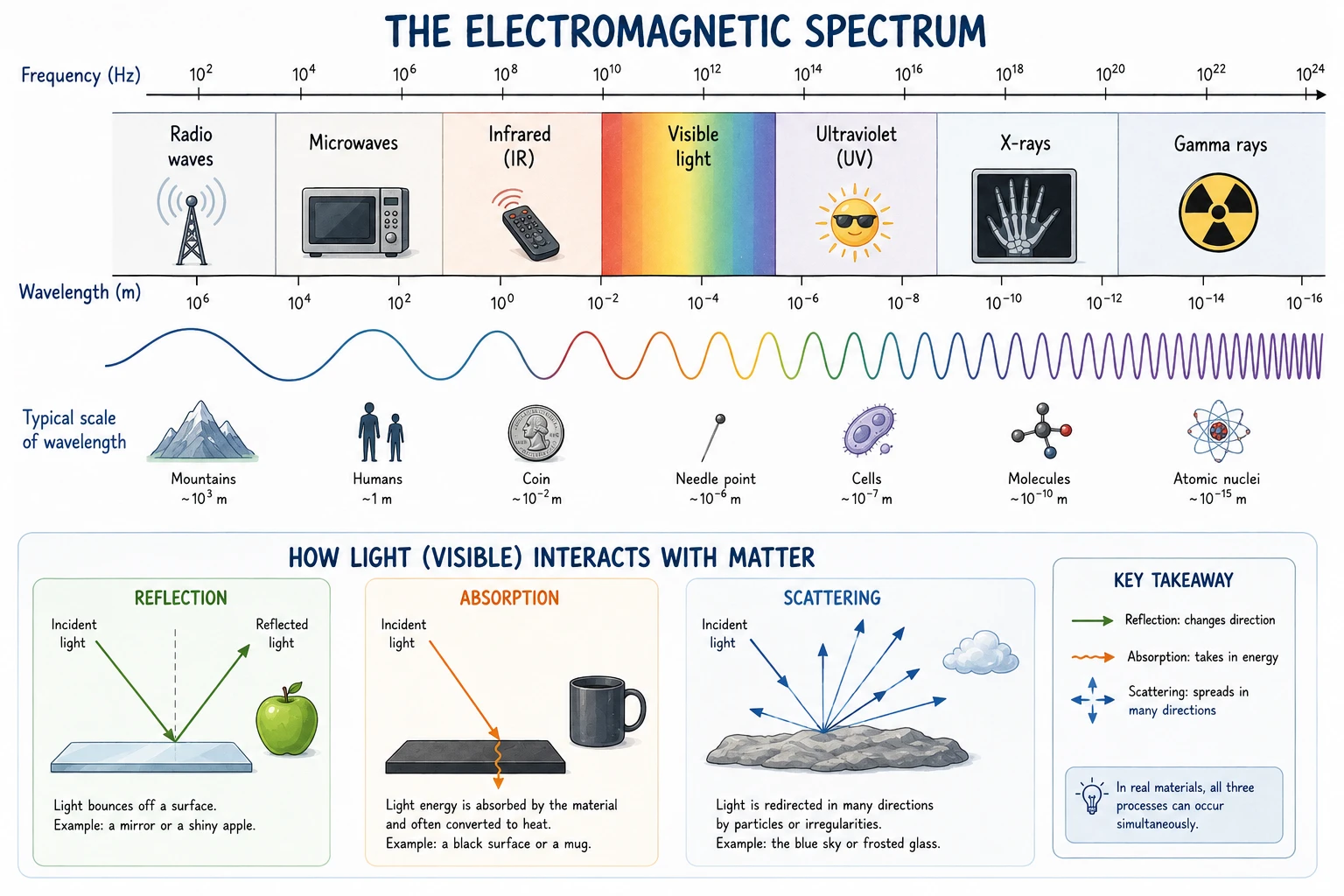

גלי רדיו → מיקרוגל → אינפרה-אדום (IR) → אור נראה → אולטרה-סגול (UV) → קרינת X → קרינת גמא.

הסדר הזה אינו שרירותי — הוא מסודר לפי אנרגיה עולה: גלי רדיו בקצה האנרגיה הנמוכה, קרינת גמא בקצה הגבוה. ולכל תחום אנרגיה, כפי שנראה מיד, אינטראקציה שונה לחלוטין עם החומר. זהו המפתח להבנת כל ספקטרוסקופיה אופטית.

3.5 אורך גל, תדירות ואנרגיה

שלושה גדלים מתארים קרינה אלקטרומגנטית, והם קשורים זה לזה הדוקות: אורך גל ($\lambda$), תדירות ($\nu$) ואנרגיה ($E$).

הקשר הראשון הוא בין אורך הגל לתדירות:

$c=\lambda \nu$

כאשר $c$ היא מהירות האור (קבועה). מאחר ש-$c$ קבועה, אורך הגל והתדירות הם ביחס הפוך: גל ארוך = תדירות נמוכה, וההפך.

הקשר השני הוא בין התדירות לאנרגיית הפוטון:

$E=h\nu$

כאשר $h$ הוא קבוע פלאנק. כלומר, תדירות גבוהה = אנרגיה גבוהה.

נחבר כעת את שני הקשרים, וזה הצעד שחשוב לראות במפורש. מן המשוואה הראשונה, $\nu =c/\lambda$. נציב במשוואה השנייה:

$E=h\nu =\frac{hc}{\lambda }$

מן הביטוי הזה רואים מיד: $E$ ביחס הפוך ל-$\lambda$. כלומר —

ככל שאורך הגל קצר יותר, כך אנרגיית הפוטון גבוהה יותר.

זו הסיבה שקרינת X (אורך גל קצרצר) נושאת אנרגיה אדירה ומסוכנת, בעוד שגלי רדיו (אורך גל ארוך) נושאים אנרגיה זעירה ובלתי-מזיקה. וזה גם, כפי שנראה, מה שקובע איזה תהליך בחומר כל סוג קרינה מסוגל לעורר.

3.6 מה יכול לקרות כאשר אור פוגע בחומר?

כאשר קרינה פוגעת בחומר, ייתכנו כמה תהליכים שונים — ולכל אחד מהם שיטה אנליטית שמנצלת אותו:

מעבר ללא שינוי — הקרינה פשוט עוברת דרך החומר. זהו הבסיס לקיומם של חומרים שקופים (זכוכית לאור נראה).

בליעה (Absorption) — החומר בולע את הפוטון, ואנרגייתו מועברת לחומר (מעלה אותו למצב אנרגיה גבוה יותר). זהו הבסיס ל-UV-Vis ול-FTIR — שתיהן מודדות כמה אור נבלע ובאילו אורכי גל.

פליטה (Emission) — אטומים או מולקולות שעברו לרמת אנרגיה גבוהה פולטים קרינה כשהם חוזרים למצב היסוד. זהו הבסיס ל-ICP ולספקטרוסקופיית פליטה.

פיזור (Scattering) — הקרינה משנה כיוון בפגישתה עם החומר, ולעיתים גם משנה מעט את אנרגייתה. זהו הבסיס ל-Raman ולחלק משיטות המיקרוסקופיה.

יינון — הפוטון, אם אנרגייתו גבוהה דיה, “מעיף” אלקטרון מן האטום החוצה. זהו הבסיס ל-XPS ול-UPS.

שימו לב: אותו חומר בדיוק יכול להגיב בכל הדרכים האלה — תלוי באיזו קרינה פגענו בו. זה מוביל אותנו לשאלה המרכזית של החלק.

3.7 מדוע שיטות שונות רואות דברים שונים?

התשובה נעוצה ישירות באנרגיה של הקרינה — ובקשר $E=hc/\lambda$ שראינו זה עתה. הרעיון: לכל סוג תהליך בחומר יש “מחיר אנרגטי” משלו, וקרינה תוכל לעורר אותו רק אם אנרגיית הפוטון שלה מתאימה למחיר הזה. תהליך “זול” באנרגיה דורש קרינה רכה; תהליך “יקר” דורש קרינה אנרגטית. נסקור זאת לפי סדר האנרגיה העולה מסעיף 3.4:

גלי רדיו (אנרגיה זעירה) — מספיקים רק כדי להפוך כיווני ספינים גרעיניים בשדה מגנטי. זהו הבסיס ל-NMR.

אינפרה-אדום (אנרגיה מעט גבוהה יותר) — מספיק כדי לעורר תנודות של קשרים כימיים (מתיחה, כיפוף). זהו הבסיס ל-FTIR.

אור נראה ו-UV (אנרגיה בינונית) — מספיקים כדי לעורר מעברים אלקטרוניים (קידום אלקטרון לרמה גבוהה יותר). זהו הבסיס ל-UV-Vis.

קרינת X (אנרגיה גבוהה) — מספיקה כדי ליינן אלקטרונים פנימיים, הקשורים חזק לגרעין. זהו הבסיס ל-XPS.

המסקנה היפה: הקרינה משמשת כ”מפתח” הפותח סוגי מידע שונים. בוחרים אנרגיה — ובכך בוחרים איזה תהליך בחומר יתעורר, ועל מה תקבלו מידע. אותו חומר ייתן לכם מידע על תנודות הקשרים שלו תחת IR, ועל אלקטרוניו הפנימיים תחת X. אין כאן “שיטה אחת נכונה” — יש התאמה בין השאלה לבין אנרגיית המפתח.

---

חלק ב’: אלקטרונים וחומר

3.8 מדוע משתמשים באלקטרונים?

עד כה דיברנו על פוטונים. אך אפשר לגרות חומר גם בחלקיקים — והנפוצים שבהם הם אלקטרונים. לאלקטרונים שתי תכונות שהופכות אותם לכלי רב-עוצמה.

ראשית, ניתן להאיץ אותם בשדה חשמלי לאנרגיות גבוהות מאוד, ולשלוט באנרגיה זו בדיוק. שנית — וזו הנקודה העמוקה — לאלקטרון נע יש גם אופי גלי, ואורך הגל שלו קטן בהרבה מאורך הגל של אור נראה. מכאן נובעת התכונה החשובה ביותר: הרזולוציה של מכשיר אופטי מוגבלת על ידי אורך הגל שבו הוא משתמש, ולכן אלקטרונים (אורך גל זעיר) מאפשרים רזולוציה גבוהה הרבה יותר מאור. זו בדיוק הסיבה שמיקרוסקופ אלקטרונים רואה פרטים זעירים שמיקרוסקופ אור לעולם לא יוכל להבחין בהם.

ביחד, התכונות האלה מאפשרות לאלקטרונים לספק רזולוציה גבוהה, יצירת תמונות, וגם אנליזת הרכב — כפי שנראה מיד.

3.9 מה קורה כאשר אלקטרון פוגע בחומר?

אלקטרון מואץ הנכנס לחומר אינו “עושה דבר אחד” — הוא מעורר מפל שלם של תהליכים, וכל אחד מהם הוא בסיס לשיטה אחרת:

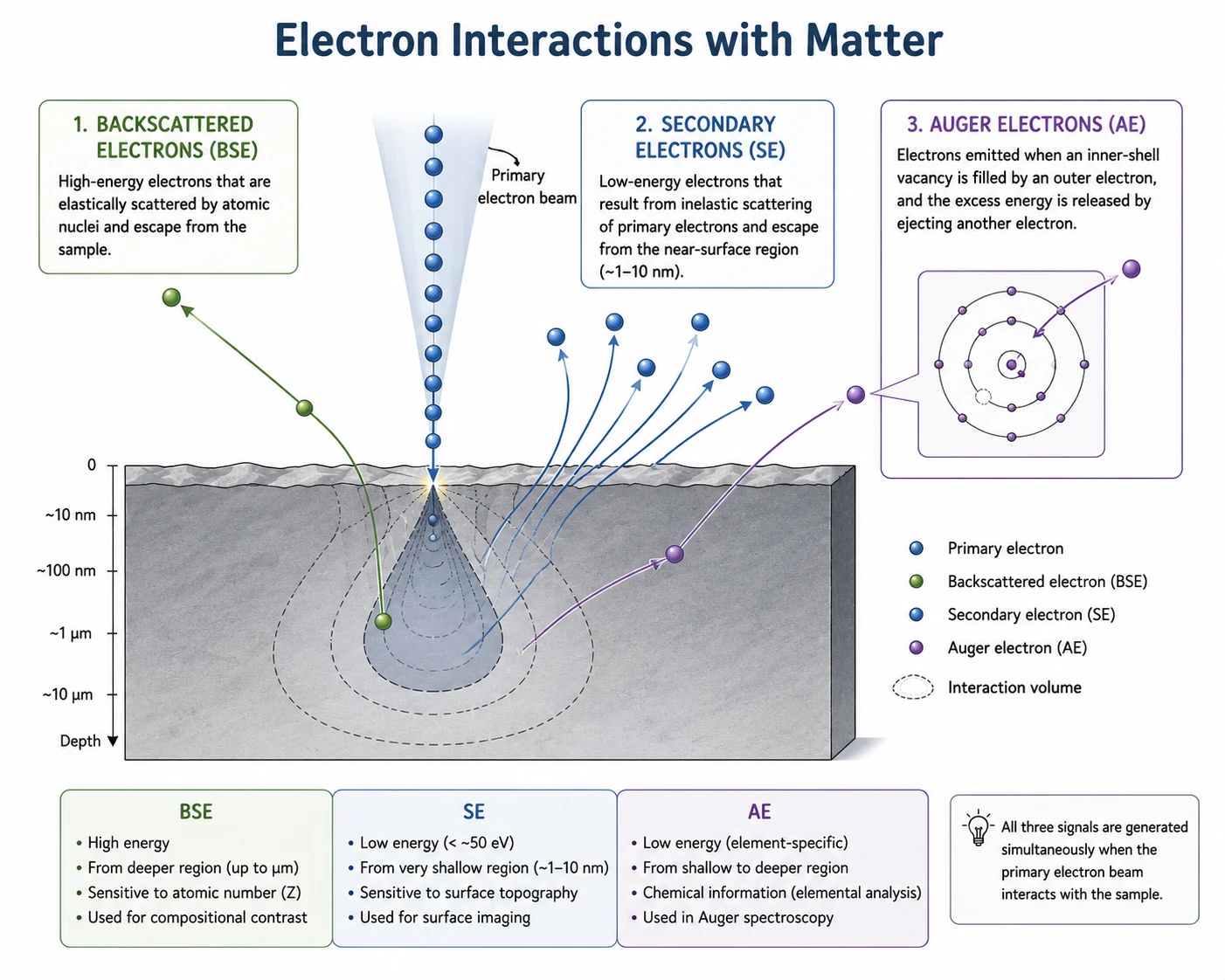

אלקטרונים משניים (Secondary electrons) — אלקטרון הפוגע “מבעיט” אלקטרונים חלשים מאטומי החומר. אלה הבסיס ל-SEM (תמונת פני שטח).

אלקטרונים מוחזרים (Backscattered electrons) — אלקטרונים מן האלומה שניתזים בחזרה. גם הם משמשים ב-SEM, ורגישים למספר האטומי (ניגודיות הרכב).

קרינת X אופיינית — האטום, לאחר שאיבד אלקטרון פנימי, פולט פוטון רנטגן בעל אנרגיה האופיינית לכל יסוד. זהו הבסיס ל-EDS (זיהוי יסודי).

אלקטרוני אוֹזֶ’ה (Auger electrons) — מנגנון פליטה חלופי, גם הוא אופייני ליסוד. הבסיס ל-AES.

הנקודה המעשית: מאותו אלקטרון פוגע ניתן להפיק כמה סוגי מידע בו-זמנית — תמונה, הרכב, ניגודיות. זו הסיבה שמכשיר SEM מצויד לרוב גם בגלאי EDS: שני סוגי מידע (מורפולוגיה + הרכב) מאותה אלומה. כשתזמינו זמן SEM, כדאי לדעת שאפשר לבקש את שניהם יחד.

3.10 עומק האינטראקציה — ומדוע זה קריטי

הנה נקודה שמתחילים כמעט תמיד מפספסים, והיא חשובה במיוחד למי שמזמין מדידות: לא כל שיטה “רואה” את אותו עומק בדגימה. חלק מן השיטות חשות רק בשכבה הדקיקה ביותר של פני השטח, אחרות חודרות עמוק אל הנפח. הנה השוואה גסה:

שיטה	עומק טיפוסי
AES	ננומטרים בודדים (פני שטח ממש)
XPS	מספר ננומטרים (פני שטח)
EDS	מיקרונים (נפח)
ICP	כל הדגימה (ממיסים הכל)

המסקנה מרחיקת הלכת: שיטות שונות עשויות לתת תוצאות שונות לחלוטין עבור אותו חומר — וכולן נכונות. דמיינו פיסת מתכת עם שכבת חמצון דקה על פניה. XPS, הרואה רק ננומטרים בודדים, “יראה” בעיקר חמצן ותחמוצת — הוא מסתכל על השכבה החיצונית. EDS, החודר מיקרונים פנימה, “יראה” בעיקר את המתכת הטהורה שמתחת. שתי התוצאות סותרות לכאורה — אך שתיהן אמת, פשוט על עומקים שונים.

זו דוגמה מושלמת לעיקרון של פרק 1: צריך לדעת מה השיטה מודדת ומה לא. אם תזמינו XPS ותצפו למידע על הנפח, או EDS ותצפו למידע על שכבת פני השטח הדקה — תקבלו תשובה נכונה לשאלה הלא-נכונה. הבנת עומק הדגימה היא חלק בלתי נפרד מניסוח ההזמנה הנכונה למפעיל.

---

חלק ג’: שדה מגנטי וחומר

3.11 גרעינים בשדה מגנטי

המשפחה השלישית משתמשת בגירוי שונה לגמרי: שדה מגנטי. גרעינים אטומיים מסוימים מתנהגים כמו מגנטים זעירים (תכונה הנקראת ספין גרעיני). כאשר מכניסים אותם לשדה מגנטי חזק, הם מתיישרים ביחס לשדה, ואז מסוגלים לספוג קרינת רדיו בתדרים מדויקים מאוד — תדרים התלויים בעדינות בסביבה הכימית של כל גרעין. תופעה זו היא הבסיס ל-NMR (נרחיב עליה בפרק ייעודי).

3.12 מדוע NMR כה חשוב?

שווה לעצור על מקומו המיוחד של NMR במפה. רוב השיטות שראינו נותנות מידע על יסודות (EDS, ICP), על קשרים (FTIR), או על פני שטח (XPS). NMR נותן משהו אחר: מידע על הסביבה הכימית המקומית של אטום בודד — מי שכניו, כיצד הוא מחובר, באיזו “שכונה” מולקולרית הוא יושב. במקרים רבים זהו מידע שקשה מאוד או בלתי אפשרי לקבל בכל דרך אחרת, ולכן NMR הוא כלי ייחודי שמשלים את כל השאר.

---

חלק ד’: חום וחומר

3.13 מדוע לחמם חומר?

המשפחה הרביעית אינה מקרינה ואינה מפציצה — היא פשוט מחממת. חומרים רבים משתנים בעת חימום: נמסים, מתגבשים, מתפרקים, מאבדים מים, מתחמצנים. הגירוי כאן הוא שינוי טמפרטורה מבוקר, והרעיון פשוט: אם נעקוב בקפידה אחר השינויים המתרחשים תוך כדי חימום, נוכל ללמוד רבות על יציבות החומר, על מעברי הפאזה שלו ועל הרכבו.

3.14 אילו אותות ניתן למדוד?

תוך כדי חימום, אפשר למדוד תגובות שונות של החומר — וכל “תגובה נמדדת” היא שיטה אחרת:

שינוי מסה → TGA (איבוד מים, פירוק, חמצון).

זרימת חום → DSC (התכה, התגבשות, מעבר זכוכיתי).

הפרשי טמפרטורה → DTA.

כל אחת מן השיטות מספקת זווית שונה על אותו תהליך — ולכן, כפי שנראה בפרק הייעודי, לעיתים קרובות משלבים אותן.

---

חלק ה’: שיטה אנליטית כשרשרת של המרות

3.15 מן החומר אל הנתון

כעת אפשר לנסח את העיקרון המאחד של כל הקורס בשרשרת אחת. כמעט כל שיטה אנליטית פועלת כך:

חומר → אינטראקציה → אות → נתונים → מידע

החומר עובר אינטראקציה עם הגירוי, נוצר אות פיזיקלי, האות נרשם כנתונים, ומן הנתונים מפיקים מידע. נמחיש על שלוש שיטות שונות לחלוטין — ונראה שכולן אותה שרשרת:

FTIR: קשרים כימיים → בליעת IR → ספקטרום → זיהוי קבוצות פונקציונליות.

SEM: אלומת אלקטרונים → פליטת אלקטרונים משניים → תמונה → מורפולוגיה.

DSC: חימום מבוקר → זרימת חום → תרמוגרמה → מעברי פאזה.

מכשירים שנראים זרים זה לזה לחלוטין — מתגלים כאותו רעיון בדיוק, בלבוש שונה. מי שמבין את השרשרת הזו יכול לגשת לכל מכשיר חדש ולשאול: מהו הגירוי? מהו האות? ואיך עוברים ממנו למידע?

3.16 מדוע אין שיטה מושלמת?

מן השרשרת נובעת מסקנה בלתי-נמנעת: כל שיטה מודדת רק סוג אחד של אינטראקציה, ולכן עיוורת לכל השאר. לכן:

• SEM מצלם מיקרו-מבנה — אך אינו מזהה מולקולות;
• FTIR מזהה קבוצות פונקציונליות — אך אינו מצלם מיקרו-מבנה;
• NMR חושף סביבה כימית — אך אינו מודד גודל גרגרים;
• DSC מגלה מעברי פאזה — אך אינו קובע הרכב יסודי.

כל שיטה מספקת חתיכה אחת מן הפאזל. אין, ולא יכולה להיות, שיטה אחת שרואה הכל — שכן כל שיטה כבולה לסוג הגירוי והתגובה שבחרה. רק שילוב של כמה שיטות, שכל אחת מאירה זווית אחרת, מאפשר לבנות תמונה מלאה של החומר. זהו אחד הלקחים המרכזיים של הקורס כולו, ונשוב אליו שוב ושוב.

---

סיכום

כל השיטות האינסטרומנטליות, על שלל שמותיהן ומחיריהן, מבוססות על רעיון משותף אחד:

גורמים לחומר להגיב לגירוי חיצוני — ומודדים את תגובתו.

הגירוי יכול להיות קרינה אלקטרומגנטית, אלקטרונים, שדה מגנטי או חום — ארבע המשפחות שראינו. בחירת הגירוי (ובמקרה הקרינה, בחירת האנרגיה דרך $E=hc/\lambda$) קובעת איזה תהליך בחומר יתעורר, ולכן על איזה מידע נקבל תשובה. כל מכשיר ניתן לפרק לשרשרת אחת: חומר → אינטראקציה → אות → נתונים → מידע.

ראינו גם שתי מסקנות מעשיות החשובות במיוחד למי שמזמין מדידות: ששיטות שונות חשות עומקים שונים בדגימה (ולכן עשויות “לסתור” זו את זו בעודן צודקות שתיהן), ושאין שיטה מושלמת — כל אחת היא חתיכה בפאזל. בפרקים הבאים נלמד כיצד מנצלים את העיקרון הפשוט הזה, שיטה אחר שיטה, כדי לחקור הרכב, מבנה ותכונות של חומרים.
