פרק 4. מיקרוסקופיה

4.1 למה בכלל צריך מיקרוסקופ?

אחת השאלות הראשונות בחקר חומרים פשוטה עד מאוד:

איך החומר נראה?

לכאורה שאלה טריוויאלית — אפשר לקחת את הדגימה ביד ולהסתכל. ואכן, פעמים רבות מתחילים בדיוק כך, ובצדק. בעין בלתי מזוינת אפשר לראות צבע, ברק, סדקים גדולים, קורוזיה גסה, עיוותים ופגמים מכניים — וזו תמיד נקודת פתיחה לגיטימית.

אולם כמעט מיד מתברר שהעין האנושית מוגבלת מאוד. רוב התהליכים המעניינים בחומרים מתרחשים בקני מידה קטנים בהרבה ממה שהעין מבחינה בו: גרעינים (גרגרים) במתכת, פאזות שונות זו לצד זו, נקבוביות, משקעים, סדקי עייפות, תוצרי קורוזיה, וחלקיקים בקנה מידה ננומטרי. כל אלה בלתי נראים לחלוטין במבט רגיל, ובכל זאת הם שקובעים את תכונות החומר.

לכן נדרש כלי המאפשר “להגדיל” את העולם ולחשוף את מה שהעין מפספסת. כלי זה הוא המיקרוסקופ — ולמעשה, כפי שנראה, משפחה שלמה של מיקרוסקופים, שכל אחד מהם מתאים לקנה מידה ולסוג מידע אחר.

---

4.2 הגדלה ורזולוציה

סטודנטים רבים נוטים לחשוב שמיקרוסקופ טוב יותר הוא פשוט כזה בעל הגדלה גדולה יותר. זו טעות יסודית, ושווה לתקן אותה כבר עכשיו. המושג החשוב ביותר במיקרוסקופיה אינו הגדלה אלא רזולוציה.

הגדלה (Magnification) מתארת פי כמה התמונה גדולה מן העצם המקורי — ×10, ×100, ×1000 וכן הלאה. אך הגדלה כשלעצמה אינה מבטיחה דבר: אפשר להגדיל גם תמונה מטושטשת, ולקבל בסך הכל טשטוש גדול יותר. ההגדלה “מנפחת” את מה שכבר יש, בלי להוסיף מידע.

רזולוציה (Resolution) היא הגודל המשמעותי באמת: המרחק הקטן ביותר בין שני פרטים שעדיין ניתן להבחין ביניהם כשניים נפרדים. אם שני עצמים קרובים זה לזה יותר מגבול הרזולוציה, הם “יימרחו” לכדי עצם אחד — לא משנה כמה נגדיל. זהו הגבול האמיתי, הפיזיקלי, של כל מיקרוסקופ.

אנלוגיה: דמיינו שצילמתם לוחית רישוי של מכונית מרחוק, והספרות יצאו מטושטשות. תוכלו להגדיל את התמונה במחשב פי מאה — אך הספרות לא יתחדדו, כי המידע פשוט אינו קיים בתמונה המקורית. ההגדלה אינה ממציאה מידע שלא נקלט. בדיוק אותו עיקרון שולט במיקרוסקופיה: רזולוציה קובעת כמה מידע נקלט; הגדלה רק קובעת בכמה נמתח אותו. מיקרוסקופ טוב הוא בעל רזולוציה טובה — לא בהכרח הגדלה גבוהה.

---

4.3 גבול הדיפרקציה

מה מגביל את הרזולוציה של מיקרוסקופ אור? התשובה נעוצה בטבעו של האור עצמו. אור הוא גל, וכאשר גל פוגש עצם קטן או עובר דרך פתח צר, הוא “נמרח” סביבו בתופעה הנקראת דיפרקציה. הדיפרקציה מציבה גבול פיזיקלי בסיסי: שני פרטים קרובים מדי תמונותיהם נמרחות ומתמזגות, ואי אפשר עוד להפרידן.

הגבול הזה תלוי באורך הגל של האור. בקירוב, הרזולוציה הטובה ביותר האפשרית היא בערך חצי אורך גל:

$d\approx \frac{\lambda }{2\cdot NA}$

כאשר $d$ היא הרזולוציה (המרחק הקטן ביותר הניתן להפרדה), $\lambda$ אורך הגל, ו-$NA$ הוא ה”מפתח המספרי” של העדשה (Numerical Aperture, גודל המתאר כמה אור העדשה אוספת — בעדשות הטובות ביותר ערכו מתקרב ל-1.4). הנוסחה המקוצרת והנפוצה היא פשוט $d\approx \lambda /2$ למקרה האידיאלי.

נציב מספרים. אור נראה נמצא בתחום אורכי גל של כ-400 עד 700 ננומטר. אם נציב אורך גל טיפוסי (כ-550 ננומטר) ועדשה טובה, מתקבלת רזולוציה מעשית של בערך:

$d\approx 0.2\mu m=200\text{nanometers}$

זהו מספר שכדאי לזכור: הרזולוציה המעשית של מיקרוסקופ אור היא בערך 200 ננומטר, גבול שנקבע על ידי אורך הגל של האור ואינו ניתן לעקיפה כל עוד משתמשים באור נראה. עבור חומרים רבים זה מספיק לחלוטין. עבור רבים אחרים — גרגרים זעירים, חלקיקי ננו, מבנה פנימי דק — זה רחוק מלהספיק, וכאן ייכנסו לתמונה האלקטרונים.

הגדלה לעומת רזולוציה — למה לא כדאי להתרשם ממספרי הגדלה מופרזים

רבים נוטים לחשוב שככל שההגדלה של המיקרוסקופ גדולה יותר, כך המכשיר טוב יותר. בפועל, זה אינו מדויק.

הפרמטר החשוב ביותר במיקרוסקופ אינו ההגדלה אלא הרזולוציה — כלומר, היכולת להבחין בין שני פרטים קטנים ונפרדים. אם שני פרטים אינם ניתנים להפרדה מבחינה אופטית, שום הגדלה נוספת לא תחשוף מידע חדש. מעשית, תתקבל תמונה מטושטשת.

במיקרוסקופ אור קיים גבול פיזיקלי יסודי הנובע מעקיפה (Diffraction). עבור אור נראה ועדשות איכותיות, הרזולוציה המיטבית היא בערך 200 ננומטר. משמעות הדבר היא שלא ניתן להבחין בפרטים הקטנים מגודל זה, ללא קשר לגודל התמונה המתקבלת.

כאשר ההגדלה גדלה מעבר לנקודה שבה העין כבר רואה את כל המידע שהמיקרוסקופ מספק, מתקבלת תופעה הנקראת “הגדלה ריקה” (Empty Magnification). במקרה כזה התמונה נעשית גדולה יותר, אך אינה מכילה פרטים נוספים — ניפחנו את מה שכבר יש, בלי להוסיף מידע. תופעה דומה ניתן לראות אם מנסים להגדיל קובץ גרפי קטן על מסך גדול: אם הרזולוציה של הקובץ נמוכה, ההגדלה תגרום רק לטשטוש.

לכן, כאשר מוצע לכם מיקרוסקופ אופטי “בהגדלה של 6000×” או “8000×” (מספרים נפוצים במיוחד במיקרוסקופים דיגיטליים ובמכשירי USB), אין צורך להניח מיד שמדובר בהטעיה שיווקית — אך גם אין להתרשם. לרוב מדובר בהגדלה המושגת באמצעות תיקון דיגיטלי, חיישן אלקטרוני או תוכנה המגדילה את התמונה לאחר שכבר צולמה. מבחינה גאומטרית התמונה אכן גדולה יותר, אך מבחינת המידע האופטי לא נוספו פרטים חדשים.

במערכות מתקדמות יותר עשויים להופיע גם אלגוריתמים של עיבוד תמונה, אינטרפולציה או בינה מלאכותית, המנסים “להשלים” פרטים שאינם נראים באופן ישיר. כאן חשוב להבין נקודה עדינה: אלגוריתם כזה אינו מחזיר מידע אופטי שלא נקלט מלכתחילה — הוא מייצר השערה סבירה לגבי מה שאולי היה שם. מכאן עולה שאלה מכרעת: האם אנו רואים את המבנה האמיתי של הדגימה, או את הניחוש של האלגוריתם לגביו? לצורכי מחקר מדעי ומדידות מדויקות, יש להתייחס לשיטות כאלה בזהירות רבה.

מסיבה זו, במיקרוסקופיה אופטית קלאסית אין משמעות מעשית רבה להגדלות החורגות באופן ניכר מכ-1000×. אין זה מספר שרירותי: בערך שם נמצא הגבול שבו ההגדלה כבר “מיצתה” את הרזולוציה שאור נראה ועדשה טובה (NA גבוה) מסוגלים לספק — ומעבר לכך מתחילה ההגדלה הריקה. בעת בחירת מיקרוסקופ יש לבחון בראש ובראשונה את איכות האופטיקה, את הרזולוציה ואת המפתח המספרי (Numerical Aperture) של העדשה — ולא את מספר ההגדלה המרבי המופיע בפרסומת.

במילים אחרות: אל תבחרו מיקרוסקופ לפי ההגדלה שלו — בחרו אותו לפי הרזולוציה שלו.

---

חלק א’: מיקרוסקופ אור

4.4 עקרון הפעולה

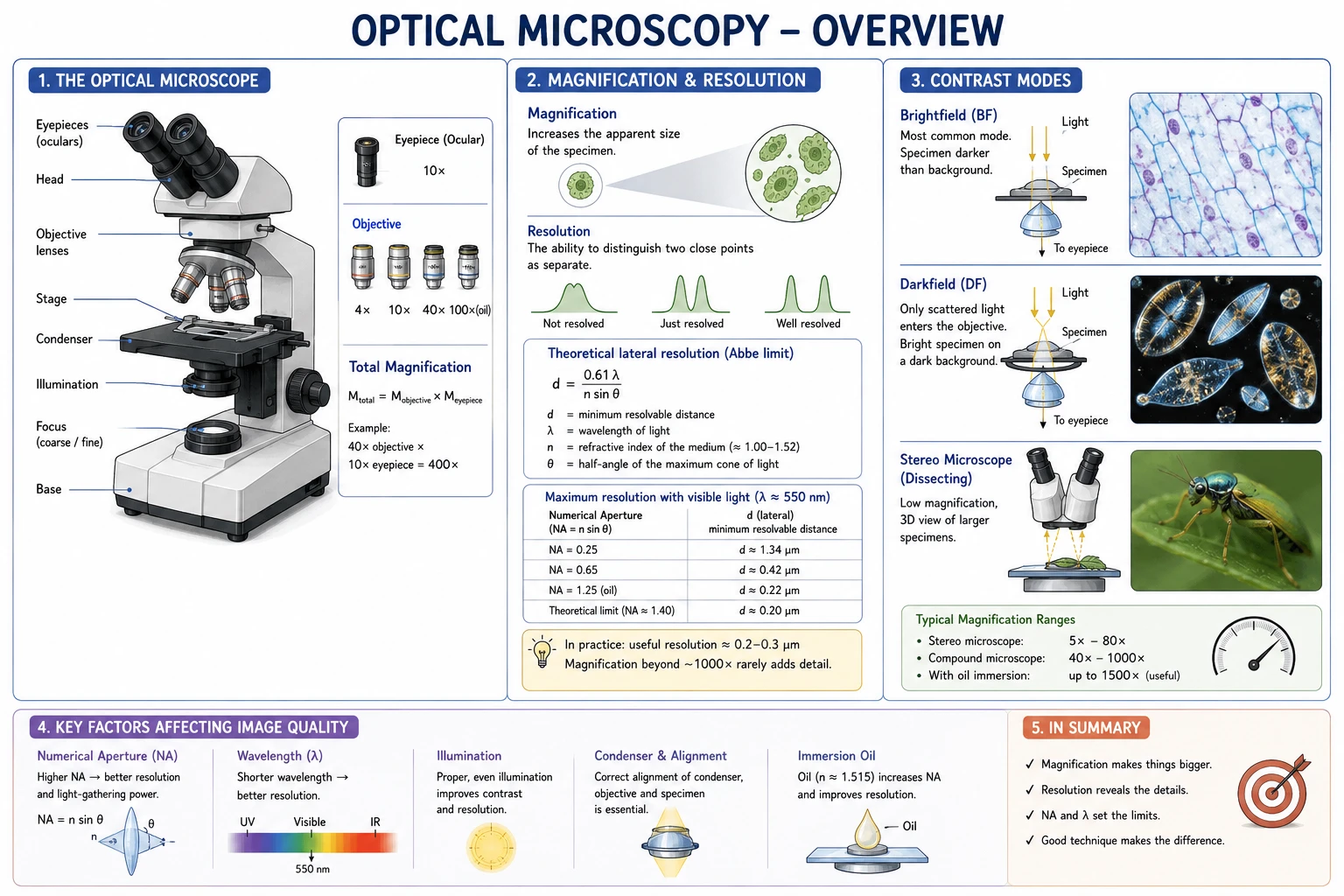

מיקרוסקופ אור משתמש בעדשות כדי ליצור תמונה מוגדלת של הדגימה. המערכת הבסיסית כוללת מקור אור, את הדגימה, עדשת עצם (Objective) הקרובה לדגימה ויוצרת את ההגדלה העיקרית, ועינית (Eyepiece) שדרכה מסתכלים. האור עובר דרך הדגימה (אם היא שקופה) או מוחזר ממנה (אם היא אטומה, כמו מתכת), ומערכת העדשות יוצרת ממנו תמונה מוגדלת. בחקר חומרים, שבו הדגימות לרוב אטומות, נפוץ במיוחד מיקרוסקופ אור מוחזר (reflected light).

4.5 סוגי הארה

עצם בחירת אופן ההארה משנה לחלוטין מה רואים. ארבע שיטות עיקריות:

Bright Field (שדה בהיר) — השיטה הפשוטה והנפוצה ביותר. הדגימה מוארת ישירות, ורואים אותה על רקע בהיר. רוב העבודה השגרתית נעשית כך.

Dark Field (שדה אפל) — אוספים רק את האור המפוזר מן הדגימה, לא את האור הישיר. התוצאה: פרטים מפזרים (קצוות, חלקיקים קטנים) בוהקים על רקע שחור. שימושי במיוחד לחלקיקים קטנים ולקצוות.

Polarized Light (אור מקוטב) — חשוב במיוחד למינרלים, פולימרים וחומרים אנאיזוטרופיים (כאלה שתכונותיהם תלויות בכיוון). חומרים כאלה משנים את מצב הקיטוב של האור בדרך אופיינית, וכך נחשפים מבנים בלתי נראים אחרת.

Differential Interference Contrast (DIC) — שיטה המבליטה טופוגרפיה ומבנים עדינים על ידי הפיכת הבדלי גובה זעירים לניגודיות נראית. נותנת לתמונה מראה “תלת-ממדי” מודגש.

4.6 מה ניתן לראות במיקרוסקופ אור?

בחקר חומרים, מיקרוסקופ אור חושף שפע של מבנים: גרגרים וגבולות גרגר, פאזות שונות, נקבוביות, סדקים, תוצרי קורוזיה, ושכבות ציפוי (בחתך). זוהי לעיתים קרובות הבדיקה הראשונה שמבצעים על דגימה — זולה, מהירה, ולרוב מספיקה כדי להחליט לאן להמשיך. כפי שנראה בסוף הפרק, “פשוט להסתכל” הוא צעד ראשון חכם כמעט תמיד.

4.7 הכנת דגימות למטלוגרפיה

וכאן מגיעה נקודה מכרעת, שמתחילים נוטים לזלזל בה: ברוב המקרים אי אפשר פשוט להניח את הדגימה על המיקרוסקופ ולצפות לתמונה טובה. יש להכין אותה, והכנה זו — בחקר מתכות נקראת מטלוגרפיה — היא לעיתים קרובות מה שקובע אם המדידה תצליח או תיכשל. נחזור כאן למסר של פרק 1: הכנת דגימה גרועה הורסת את המדידה הטובה ביותר.

השלבים הקלאסיים, לפי הסדר:

חיתוך (Cutting) — חיתוך הדגימה לגודל נוח, בזהירות שלא לחמם או לעוות את המבנה.

קיבוע (Mounting) — הטבעת הדגימה בגליל של שרף, כדי שאפשר יהיה לאחוז בה וללטשה בנוחות.

שיוף (Grinding) — החלקה הדרגתית בנייר שוחק, מגס לעדין, להסרת עיוותי החיתוך.

ליטוש עדין (Polishing) — ליטוש למראה ראי, עד שפני השטח חלקים לחלוטין.

צריבה (Etching) — שלב מכריע ולעיתים מפתיע: מטבילים את פני השטח המלוטשים בריאגנט כימי מבוקר, ה”תוקף” אזורים שונים בקצב שונה. דווקא הצריבה היא שחושפת את המבנה המיקרוסקופי — גבולות הגרגר, הפאזות — שאחרת היו בלתי נראים על משטח מלוטש אחיד. לעיתים קרובות איכות הצריבה היא שקובעת את איכות התמונה הסופית: צריבה חלשה מדי לא תחשוף דבר, חזקה מדי “תשרוף” את המבנה.

---

חלק ב’: מיקרוסקופ אלקטרונים סורק (SEM)

4.8 מדוע אור כבר אינו מספיק?

ראינו ש-200 ננומטר הם גבול קשיח למיקרוסקופ אור, הנקבע על ידי אורך הגל של האור. כשרוצים לראות פרטים קטנים מכך, יש רק דרך אחת: להחליף את האור בקרינה בעלת אורך גל קצר בהרבה. כאן נכנס SEM, ופתרונו אלגנטי — במקום אור, משתמשים באלקטרונים.

כפי שראינו בפרק 3, לאלקטרון נע יש אופי גלי, ואורך הגל שלו קטן בכמה סדרי גודל מאורך הגל של אור נראה. מאחר שהרזולוציה מוגבלת על ידי אורך הגל, אלקטרונים מאפשרים רזולוציה גבוהה בהרבה — ננומטרים בודדים במקום מאות. זה ההבדל בין לראות גרגר שלם לבין לראות את המבנה הדק שבתוכו.

4.9 מבנה עקרוני של SEM

המרכיבים העיקריים של SEM:

• Electron Gun (תותח אלקטרונים) — מקור האלקטרונים;
• Condenser Lenses (עדשות מרכזות) — עדשות מגנטיות הממקדות את האלומה;
• Scanning Coils (סלילי סריקה) — מסיטים את האלומה כדי לסרוק את פני השטח;
• Objective Lens (עדשת עצם) — מיקוד סופי על הדגימה;
• Specimen Chamber (תא דגימה);
• Detectors (גלאים) — קולטים את האותות החוזרים מן הדגימה.

ההבדל המהותי ממיקרוסקופ אור: ב-SEM אין “תמונה” אחת שנוצרת בבת אחת דרך עדשה. במקום זאת, האלומה סורקת את פני השטח נקודה אחר נקודה (כמו קרן בטלוויזיה ישנה), ובכל נקודה נמדד האות. התמונה נבנית בהדרגה, פיקסל אחר פיקסל, מן האותות שנאספו. (העדשות ב-SEM, אגב, אינן זכוכית אלא מגנטיות — שדות מגנטיים שמכופפים את מסלול האלקטרונים הטעונים.)

4.10 ואקום

הבדל חשוב נוסף ממיקרוסקופ אור: SEM חייב לפעול בואקום. הסיבה פשוטה — אלקטרונים מתנגשים בקלות במולקולות גז שבאוויר, ומתפזרים לפני שיגיעו לדגימה. לכן רוב מכשירי ה-SEM פועלים בוואקום גבוה, שבו האוויר נשאב כמעט לחלוטין.

לדרישת הוואקום יש מחיר מעשי שכדאי להכיר מראש, שכן הוא משפיע על מה שאפשר בכלל למדוד: דגימות המכילות נוזלים נדיפים, מים או חומר אורגני “רטוב” בעייתיות, משום שהן מתאדות או “מבעבעות” בוואקום ומשבשות אותו. דגימות ביולוגיות חיות אינן באות בחשבון כלל. (קיימים מכשירי ESEM — Environmental SEM — הפועלים בוואקום חלקי ומאפשרים דגימות לחות, אך הם פשרה ברזולוציה.) אם תזמינו SEM לדגימה רטובה או נדיפה, זו שאלה ראשונה שהמפעיל ישאל — וכדאי להגיע מוכנים.

4.11 אינטראקציות בין אלקטרונים לחומר

כזכור מפרק 3, כאשר אלומת אלקטרונים פוגעת בדגימה מתרחשים כמה תהליכים בו-זמנית — והם המקור לכל המידע שנפיק. העיקריים:

• אלקטרונים משניים (SE);
• אלקטרונים מוחזרים (BSE);
• קרינת X אופיינית;
• אלקטרוני אוז׳ה;
• פליטת פוטונים.

כל אות כזה נקלט בגלאי משלו ונושא סוג מידע אחר. בפרק זה נתמקד בשני הראשונים — SE ו-BSE, שהם בסיס הדימות ב-SEM; את קרינת ה-X (בסיס ל-EDS) נפגוש בפרק הבא.

4.12 אלקטרונים משניים (SE)

אלה הבסיס לתמונת ה-SEM הקלאסית. מדובר באלקטרונים חלשים, ש”נבעטו” מאטומי הדגימה על ידי האלומה. בגלל אנרגייתם הנמוכה, רק אלה שנוצרו בשכבה רדודה מאוד סמוך לפני השטח מצליחים להימלט ולהיקלט — אלקטרונים שנוצרו עמוק יותר נבלעים בדרך החוצה.

תכונה זו היא בדיוק מה שהופך את SE למצוינים למידע טופוגרפי: מאחר שהם מגיעים רק מפני השטח ממש, הם “מציירים” את פני השטח בנאמנות, עם תחושת עומק ותאורה כמעט תלת-ממדית. באמצעותם רואים חספוס, סדקים, נקבוביות, ומורפולוגיה כללית — איך הדגימה נראית במובן הפיזי.

4.13 אלקטרונים מוחזרים (BSE)

אלקטרונים אלה הם אלקטרונים מן האלומה המקורית שניתזו בחזרה לאחר פיזור אלסטי מגרעיני האטומים. הנקודה המרכזית, שכבר רמזנו עליה בפרק 3: עוצמת אות ה-BSE תלויה במספר האטומי הממוצע של החומר באותה נקודה. גרעין כבד (מספר אטומי גבוה) מפזר אלקטרונים חזק יותר מגרעין קל.

התוצאה הוויזואלית ישירה ושימושית מאוד: יסודות כבדים נראים בהירים יותר, יסודות קלים נראים כהים יותר. כך, תמונת BSE אינה מראה בעיקר טופוגרפיה אלא ניגודיות הרכב — אזורים בהירים וכהים שמסגירים הבדלים בהרכב הכימי. אם בדגימה יש שתי פאזות בעלות הרכב שונה, BSE יבדיל ביניהן מיד לפי הגוון, עוד לפני כל אנליזה כימית. זהו מידע חצי-כמותי על הרכב, ישירות מן התמונה.

4.14 השוואה בין SE ל-BSE

שני האותות מגיעים מאותה אלומה, אך מספרים סיפור שונה:

תכונה	SE	BSE
מידע עיקרי	טופוגרפיה	הרכב
עומק מקור האות	רדוד (פני שטח)	עמוק יותר
רגישות למספר אטומי	נמוכה	גבוהה

בפועל משתמשים בשניהם יחד: SE כדי לראות איך הדגימה בנויה, BSE כדי לראות ממה היא עשויה (היכן). שילובם נותן תמונה עשירה בהרבה מכל אחד לבדו.

4.15 הכנת דגימות ל-SEM

דגימות מוליכות (מתכות) הן הפשוטות ביותר: האלקטרונים הפוגעים “מתנקזים” דרך הדגימה לאדמה, והכל תקין. הבעיה מתחילה עם דגימות בלתי-מוליכות — פולימרים, קרמיקות, חומרים ביולוגיים. בהן, אלקטרוני האלומה מצטברים על פני השטח ואינם מתנקזים — תופעה הנקראת טעינה (charging), שנדון בה מיד.

הפתרון הנפוץ: לצפות את הדגימה הבלתי-מוליכה בשכבה מוליכה דקיקה לפני המדידה — לרוב זהב, פלטינה או פחמן (בתהליך הנקרא sputtering או ציפוי אידוי). השכבה כה דקה שאינה מסתירה את המבנה, אך דיה כדי לנקז את המטען. הבחירה בין זהב לפחמן אינה שרירותית: פחמן עדיף כשרוצים לבצע גם EDS (כדי לא להוסיף קווי זהב לספקטרום), זהב עדיף לתמונות SE באיכות גבוהה.

4.16 בעיית הטעינה

הטעינה היא אחת הבעיות הנפוצות ביותר ב-SEM, וכדאי לדעת לזהות אותה. כשמטען חשמלי מצטבר על דגימה בלתי-מוליכה, הוא מעוות את אלומת האלקטרונים ואת האות. הסימנים האופייניים: אזורים בוהקים מאוד (לבן זוהר חריג), עיוותי תמונה, “קפיצות” פתאומיות בתמונה, ואובדן פוקוס. מי שמזהה את הסימנים האלה יודע מיד שהבעיה אינה בחומר אלא בהכנה — והפתרון הוא ציפוי מוליך טוב יותר או הורדת אנרגיית האלומה.

4.17 ארטיפקטים נפוצים

נקודה זו חשובה במיוחד, והיא ההמשך הישיר של מסר פרק 1: לא כל מה שרואים בתמונה באמת קיים בדגימה. המכשיר נאמן לאות שהוא קולט — אך האות עלול לנבוע מן ההכנה, מן המכשיר, או מן האינטראקציה עצמה, ולא מן החומר. ארטיפקטים נפוצים:

• שריטות ליטוש — תוצר של מטלוגרפיה לקויה, נראות כקווים ישרים מקבילים;
• זיהום — אבק, שאריות, טביעות אצבע;
• טעינה — האזורים הבוהקים שראינו;
• נזק מאלומת האלקטרונים — האלומה האנרגטית עצמה עלולה לשרוף או לשנות דגימות רגישות (פולימרים, חומר אורגני) תוך כדי הצפייה;
• ניגודיות מלאכותית — הבדלי בהירות שמקורם בזווית או בהגדרות, לא בחומר.

המסקנה: פרשנות תמונות SEM דורשת ניסיון וזהירות. תמונה יפה ומשכנעת אינה בהכרח תמונה אמיתית. בדיוק כמו “לא זוהה” שאינו “אינו קיים”, גם “רואים בתמונה” אינו תמיד “קיים בחומר”. זו אחת הסיבות שכדאי להכיר את הארטיפקטים — כדי לא לדווח על “ממצא” שהוא בעצם שריטת ליטוש.

---

חלק ג’: מיקרוסקופ אלקטרונים חודר (TEM)

4.18 עקרון הפעולה

ב-SEM האלומה סורקת את פני השטח והאות חוזר ממנו. ב-TEM הרעיון הפוך: האלקטרונים עוברים דרך הדגימה (Transmission), בדומה לאופן שבו אור עובר דרך שקופית. מכאן נובעת דרישה מכרעת: הדגימה חייבת להיות דקה מאוד — דקה דיה שאלקטרונים יחדרו דרכה — בדרך כלל בעובי של עשרות עד מאות ננומטרים בלבד. הכנת דגימה כה דקה היא אתגר בפני עצמו.

4.19 מה ניתן לראות ב-TEM?

מאחר שהאלקטרונים עוברים דרך החומר ולא רק מרפים מפניו, הרזולוציה גבוהה בהרבה מזו של SEM — עד כדי ראיית פרטים ברמה כמעט אטומית. ניתן לראות גבישי ננו, דיסלוקציות (פגמי קו בסריג הגבישי), גבולות גרגר, משקעים זעירים, שכבות דקות, ולעיתים אפילו את סידור האטומים עצמו בסריג. זהו המכשיר לחקר המבנה הפנימי ברזולוציה הגבוהה ביותר.

4.20 יתרונות וחסרונות

יתרונות: רזולוציה גבוהה מאוד (הגבוהה מבין כל השיטות בפרק), ומידע מבני עשיר במיוחד — עד לרמת הסריג האטומי.

חסרונות: הכנת הדגימות מורכבת וקשה (יש להגיע לעובי ננומטרי); הציוד יקר מאוד; ושטח המדידה קטן מאוד — רואים אזור זעיר, ולכן קשה לדעת אם הוא מייצג את כלל הדגימה (נזכרים בבעיית הדגימה מפרק 1). TEM נותן עומק מידע אדיר על שטח זעיר.

---

חלק ד’: מיקרוסקופיית גשוש סורק

4.21 הרעיון הכללי

המשפחה האחרונה שונה מכל הקודמות: היא אינה משתמשת באור ואינה משתמשת באלומת אלקטרונים. במקום זאת, גשוש פיזי זעיר (מחט חדה ביותר) סורק את פני השטח ו”מרגיש” אותם — בדומה לאדם עיוור הקורא ברייל באצבעו. התמונה נבנית ממה שהמחט חשה בכל נקודה.

4.22 AFM

Atomic Force Microscopy (מיקרוסקופיית כוח אטומי) — הנפוצה במשפחה. מחט חדה במיוחד, מותקנת על קצה זרוע גמישה זעירה, נעה מעל פני השטח. כוחות זעירים בין אטומי המחט לאטומי הדגימה גורמים לזרוע להתכופף מעט, וכיפוף זה נמדד (בדרך כלל בעזרת קרן לייזר המוחזרת מן הזרוע) ומומר לתמונה טופוגרפית. ה-AFM מודד, פשוטו כמשמעו, את צורת פני השטח ברזולוציה ננומטרית.

4.23 יתרונות AFM

• אין צורך בוואקום — פועל באוויר רגיל, ואף בנוזל;
• מתאים למבודדים — אין בעיית טעינה כמו ב-SEM, שכן אין אלומת אלקטרונים;
• מספק מדידות טופוגרפיה תלת-ממדיות אמיתיות (גובה מדויק בכל נקודה), בניגוד ל-SEM הנותן בעיקר מראה תלת-ממדי אך לא מדידת גובה כמותית.

4.24 מגבלות AFM

• סריקה איטית — בניית התמונה מחט-אחר-מחט אורכת זמן;
• שטח מדידה קטן;
• רגישות גבוהה לזיהומים ולרעידות — חלקיק אבק או רעד מהרצפה עלולים להרוס מדידה.

---

חלק ה’: כיצד בוחרים מיקרוסקופ?

4.25 שאלת המחקר קובעת את השיטה

נחזור לעיקרון המנחה של הקורס כולו: לא המכשיר קובע, אלא השאלה. לכל שאלה — המיקרוסקופ המתאים לה:

• מבט כללי ומהיר, גרגרים ופאזות → מיקרוסקופ אור;
• מורפולוגיה עדינה של פני שטח, מתחת ל-200 ננומטר → SEM;
• מבנה פנימי ברזולוציה הגבוהה ביותר, עד אטומים → TEM;
• טופוגרפיה ננומטרית תלת-ממדית, גם על מבודדים → AFM.

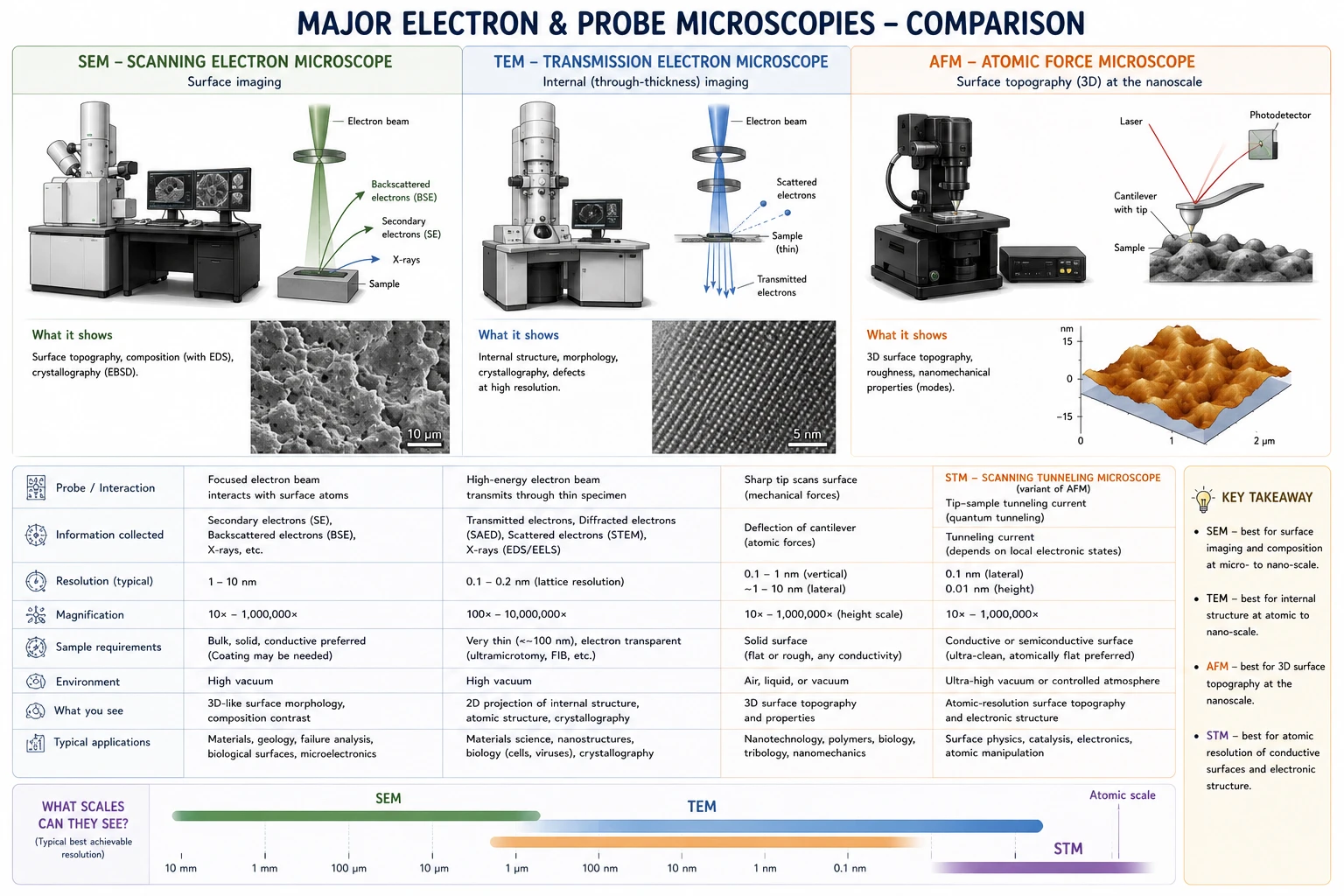

אין שיטה אחת הטובה ביותר בכל מצב. SEM לא יראה סידור אטומי; TEM לא ייתן מבט כללי על שטח גדול; מיקרוסקופ אור לא ירד מתחת ל-200 ננומטר; AFM יסרוק לאט ושטח קטן. כל אחד מצטיין בתחומו.

4.26 מיקרוסקופיה בחקר חומרים

נקודה מעשית לסיום: כמעט כל מחקר בחומרים מתחיל במיקרוסקופיה. לפני שמודדים ספקטרים, לפני אנליזה תרמית, ולפני שבונים מודל תאורטי מורכב — כדאי פשוט להסתכל על החומר. לעיתים קרובות התמונה הראשונה, ולו במיקרוסקופ אור פשוט, כבר חושפת את הבעיה: סדק, נקבוביות, פאזה לא צפויה, זיהום. “תסתכל קודם” הוא עצה אנליטית טובה כמעט תמיד, וזולה.

---

סיכום

מיקרוסקופיה היא קבוצת השיטות המרכזית לחקר מבנה ומורפולוגיה של חומרים. ראינו תחילה את ההבחנה היסודית בין הגדלה (פי כמה מותחים) לרזולוציה (כמה מידע באמת נקלט) — והבנו ש-200 ננומטר הם גבול הדיפרקציה של אור נראה, ש-SEM ו-TEM עוקפים בעזרת אורך הגל הקצר של אלקטרונים.

הכרנו ארבע משפחות: מיקרוסקופ אור (מהיר, כללי, עד 200 ננומטר); SEM (פני שטח ברזולוציה גבוהה, עם SE לטופוגרפיה ו-BSE להרכב); TEM (מבנה פנימי עד רמת אטומים, אך דגימות דקות וקשות); ו-AFM (טופוגרפיה ננומטרית תלת-ממדית במישוש פיזי). ראינו גם שהכנת הדגימה (מטלוגרפיה, ציפוי מוליך) ומודעות לארטיפקטים הן חלק בלתי נפרד מן השיטה — תמונה יפה אינה בהכרח תמונה אמיתית.

העיקרון החשוב ביותר חוזר: אין מיקרוסקופ “הטוב ביותר”; הבחירה תלויה תמיד בשאלה המחקרית. בפרק הבא נצעד צעד נוסף, ונלמד כיצד אפשר לא רק לראות את החומר, אלא גם לקבוע את הרכבו המקומי — באמצעות EDS, XPS ו-AES.
