פרק 5. אנליזת הרכב מקומי והרכב פני שטח

5.1 לראות זה לא מספיק

בפרק הקודם למדנו כיצד מקבלים תמונות של חומר במיקרוסקופים שונים. תמונה טובה מספקת מידע רב — מורפולוגיה, גודל גרגרים, סדקים, נקבוביות, שכבות, תוצרי קורוזיה. אך כמעט תמיד, מיד אחרי שרואים משהו מעניין, עולה השאלה הבלתי-נמנעת:

ממה זה עשוי?

נמחיש. נניח שבמיקרוגרף SEM מופיע חלקיק בהיר בולט. מהו? תחמוצת? קרביד? זיהום שנפל על הדגימה? משקע בין-מתכתי? התמונה לבדה — ויהא ה-SEM משוכלל ככל שיהיה — אינה מסוגלת לענות על כך. צבע בהיר בתמונת BSE אומר לנו “יסוד כבד יותר נמצא כאן”, אך לא איזה. כדי לקבוע הרכב כימי דרושה אנליזה מסוג אחר.

נחזור לעיקרון המנחה: ראיית המבנה (“איך זה נראה”) וקביעת ההרכב (“ממה זה עשוי”) הן שתי שאלות נפרדות, הדורשות אינטראקציות שונות. בפרק זה נכיר שלוש משפחות מרכזיות של שיטות לקביעת הרכב — EDS, XPS ו-AES. כולן מזהות יסודות, אך כל אחת עושה זאת בדרך שונה לחלוטין, חשה עומק שונה, ומתאימה לשאלה אחרת. ההבדלים ביניהן — ובמיוחד הבדלי העומק — הם לב הפרק, והם בדיוק מה שצריך להבין כדי לבחור נכון איזו מדידה להזמין.

חלק א’: EDS

5.2 מהו EDS?

EDS (Energy Dispersive Spectroscopy) — ספקטרוסקופיית פיזור אנרגיה — היא אחת השיטות הנפוצות ביותר בחקר חומרים, מסיבה מעשית פשוטה: כמעט כל SEM מודרני מצויד בגלאי EDS מובנה. שתי השיטות חולקות את אותה אלומת אלקטרונים ואת אותו תא דגימה, ולכן עבור חוקרי חומרים רבים SEM ו-EDS הם למעשה מערכת אחת.

חלוקת התפקידים ביניהן יפה ומדויקת:

• ה-SEM מראה איפה להסתכל (התמונה, המבנה, החלקיק הבהיר).
• ה-EDS מראה ממה זה עשוי (היסודות באותה נקודה).

המשמעות המעשית למי שמזמין מדידה: כשאתם מבקשים זמן SEM, ברוב המקרים אפשר — וכדאי — לבקש גם אנליזת EDS באותו מושב. ראינו בפרק 4 גם רמז מעשי שמתחבר לכאן: דגימה בלתי-מוליכה שמתכוונים לבדוק ב-EDS עדיף לצפות בפחמן ולא בזהב, כדי שהציפוי לא יוסיף קווי יסוד זרים לספקטרום. ההחלטה הזו מתקבלת עוד בשלב הכנת הדגימה — לפני שראינו דבר.

5.3 העיקרון הפיזיקלי

כזכור מפרק 3, כאשר אלומת האלקטרונים פוגעת בחומר מתרחשים כמה תהליכים. EDS מנצל אחד מהם — קרינת X אופיינית — וכך הוא נוצר, צעד אחר צעד:

1. אלקטרון מן האלומה פוגע באטום ו”מעיף” אלקטרון מרמה פנימית (קרובה לגרעין, קשורה חזק).
2. נוצר “חור” ברמה הפנימית. האטום נמצא כעת במצב מעורר ובלתי יציב.
3. כדי להתייצב, אלקטרון מרמה גבוהה יותר “צונח” אל החור שהתפנה.
4. בנפילה זו האלקטרון מאבד אנרגיה, וההפרש נפלט כפוטון קרינת X.

האנרגיה של פוטון ה-X הזה שווה בדיוק להפרש האנרגיה בין שתי הרמות — וכאן טמון כל הסיפור.

5.4 מדוע ניתן לזהות יסודות?

לכל יסוד מבנה אלקטרוני ייחודי, ולכן הפרשי האנרגיה בין רמותיו ייחודיים לו. כתוצאה מכך, כל יסוד פולט קרני X בעלות אנרגיות אופייניות לו בלבד — מעין חתימה. למשל, ברזל פולט קו הנקרא Fe Kα באנרגיה מסוימת, נחושת פולטת Cu Kα באנרגיה אחרת, וכן Al Kα, Si Kα וכו’. (הסימון Kα מציין מאיזו רמה לאיזו רמה צנח האלקטרון.)

האנרגיה הנמדדת משמשת אפוא כ**“טביעת אצבע” של היסוד**: מודדים את אנרגיית פוטוני ה-X הנפלטים, ומזהים מהם אילו יסודות נמצאים בדגימה. זהו אותו עיקרון של “אנרגיה אופיינית” שראינו בפרק 3 — כאן ביישומו לזיהוי יסודי.

5.5 ספקטרום EDS

תוצאת המדידה היא ספקטרום:

• ציר X: אנרגיית קרני ה-X;
• ציר Y: עוצמת האות (מספר הפוטונים שנספרו).

כל פסגה בספקטרום ממוקמת באנרגיה אופיינית, ולכן מזהה יסוד. גובה הפסגה קשור בקירוב לכמות היסוד — אך, כפי שנראה מיד, הקשר הזה אינו פשוט כפי שהוא נראה, ואסור להניח שפסגה גבוהה פי שניים פירושה ריכוז כפול.

5.6 אנליזה איכותית וכמותית

נבחין בין שתי שאלות שונות. אנליזה איכותית עונה על “אילו יסודות קיימים בדגם?” — וזו קלה יחסית: מזהים את הפסגות לפי מיקומן. אנליזה כמותית עונה על “כמה מכל יסוד קיים בדגם?” — וזו מורכבת הרבה יותר, ודורשת תיקונים שונים שנפרט בסעיף הבא. ההבחנה חשובה: זיהוי “יש כאן ברזל וחמצן” אמין למדי; קביעת “23% ברזל” דורשת זהירות ותיקונים, ולעיתים סטנדרטים.

למעשה, שיטת ה-EDS מוגדרת כ“כמותית למחצה” (semi-quantitative), ואין לסמוך על תוצאותיה הכמותיות ללא אימות בשיטות נוספות. הדיוק של האנליזה הכמותית ב-EDS תלוי מאוד במורפולוגיה של פני שטח הדגם, בהרכב היסודות ובפרמטרים רבים נוספים — שכן פני שטח מחוספסים או משופעים משבשים את גאומטריית בליעת קרני ה-X (אותו תיקון A מ-ZAF), ומטים את התוצאה. לכן נכון לראות ב-EDS אינדיקציה ראשונית טובה להרכב היסודי בעומק של עד מיקרונים בודדים של הדגם — אך לא מדידה מדויקת.

О

5.7 תיקוני ZAF — מדוע גובה הפסגה אינו הריכוז

מדוע גובה הפסגה אינו פרופורציונלי ישירות לריכוז? משום שהאות שנמדד מושפע מכמה תהליכים פיזיקליים שמתערבים בין “כמה אטומים יש” לבין “כמה פוטונים נספרו”. שלושת העיקריים מקובצים בשם ZAF:

• ה-Z (Atomic Number Effect) — יסודות בעלי מספר אטומי שונה מעוררים קרני X ביעילות שונה.
• ה-A (Absorption) — חלק מקרני ה-X שנוצרו נבלעות בתוך הדגימה עצמה בדרכן החוצה, ולא מגיעות לגלאי.
• ה-F (Fluorescence) — קרני X של יסוד אחד עלולות לעורר פליטה משנית של יסוד אחר, ולנפח את האות שלו.

לכן תוכנת המכשיר מבצעת תיקוני ZAF אוטומטיים כדי לתרגם את גובה הפסגות לריכוזים. וכאן נקודה ברוח פרק 1: התוכנה מחזירה אחוזים יפים ומדויקים-למראה, אך הם תוצאה של מודל ותיקונים, לא מדידה ישירה. אנליטיקאי טוב יודע שהמספר הכמותי מ-EDS הוא הערכה — טובה, אך הערכה — ולא אמת מוחלטת. במיוחד לכמות מדויקת, מדידה מול סטנדרט ידוע עדיפה על “תקן סטנדרטלס” של התוכנה.

5.8 מגבלות EDS

ל-EDS, על אף נוחותו, מגבלות חשובות שכל משתמש חייב להכיר:

יסודות קלים — קשה מאוד לזהות מימן והליום (H, He) — למעשה בלתי אפשרי, שכן אין להם די רמות אלקטרוניות פנימיות לייצר קרינת X אופיינית. גם ליתיום ובריליום (Li, Be) בעייתיים, וזיהוי יסודות קלים בכלל (כמו פחמן, חמצן) פחות אמין כמותית.

חפיפת פסגות — לעיתים שני יסודות פולטים קרני X באנרגיות קרובות מאוד, והפסגות מתמזגות. חפיפה ידועה לשמצה היא בין מתכות מסוימות, והיא עלולה להוביל לזיהוי שגוי אם לא נזהרים.

גבול זיהוי — בדרך כלל בתחום 0.1–1 wt% (אחוז משקלי). EDS אינו שיטת עקבות — יסוד בריכוז של חלקי מיליון פשוט לא ייראה. נזכרים ב”לא זוהה ≠ אינו קיים” מפרק 1: EDS שותק על מה שמתחת לגבול שלו.

מידע כימי מוגבל — וזו המגבלה העקרונית החשובה ביותר: EDS מזהה יסודות, לא קשרים כימיים ולא מצבי חמצון. הוא סופר אטומי ברזל ואטומי חמצן — אך אינו יודע אם הם קשורים זה לזה ובאיזו צורה. לכן EDS אינו מבדיל בין ברזל מתכתי (Fe), בין FeO ובין Fe₂O₃ — בכל המקרים הוא רואה “ברזל וחמצן”, ותו לא. למי שחוקר קורוזיה, שבה דווקא מצב החמצון הוא העיקר, זו מגבלה קריטית — וכאן בדיוק ייכנס XPS.

5.9 מיפוי יסודות (Elemental Mapping)

אחד היישומים החזקים ביותר של EDS. במקום למדוד נקודה אחת, המכשיר אוסף ספקטרום בכל נקודה בתמונה, ואז מציג מפה צבעונית לכל יסוד בנפרד — היכן יש ברזל, היכן חמצן, היכן כרום. כך רואים בעין, ישירות על התמונה, תופעות כמו הפרדת פאזות, קורוזיה מקומית, דיפוזיה של יסוד אחד לתוך אחר, ומיקום משקעים. מיפוי EDS הוא כלי אדיר לחיבור בין מבנה (היכן) להרכב (מה).

5.10 סריקה קווית (Linear Scan)

לעיתים מעניין אותנו כיוון אחד בלבד — למשל, כיצד משתנה ההרכב כשעוברים מן הציפוי אל המצע שמתחתיו. במקום מפה דו-ממדית, מבצעים סריקה לאורך קו ומציגים גרף של כל יסוד לאורכו. שימושי במיוחד לציפויים, לשכבות, ולאזורי מעבר (interface) — היכן מסתיים יסוד אחד ומתחיל אחר. זהו כלי מפתח לאפיון ציפויים, שעוד יחזור בפרקי הקורס.

---

חלק ב’: XPS

5.11 מדוע EDS אינו מספיק?

ראינו ש-EDS עיוור לכימיה — הוא לא יודע אם הברזל מתכתי או מחומצן, ולא רואה היטב את פני השטח הדקים (הוא חודר מיקרונים פנימה). אך לעיתים קרובות אלה בדיוק השאלות החשובות: מה נמצא על פני השטח ממש? מהו מצב החמצון של היסוד? האם זו מתכת או תחמוצת? EDS מתקשה בכל אלה. לשם כך פותחה שיטה אחרת לגמרי — XPS.

5.12 מהו XPS?

שיטת XPS — X-Ray Photoelectron Spectroscopy (ספקטרוסקופיית פוטו-אלקטרונים בקרני X). שמה ההיסטורי הוא ESCA — Electron Spectroscopy for Chemical Analysis — שם שמדגיש יפה את ייחודה: ניתוח כימי, לא רק יסודי. זוהי אחת השיטות החשובות והעוצמתיות ביותר לחקר פני שטח.

5.13 האפקט הפוטו-אלקטרי

בלב XPS עומד האפקט הפוטו-אלקטרי — אותו אפקט שעל הסברו זכה איינשטיין בפרס נובל. הרעיון, כפי שראינו בפרק 3 (יינון על ידי פוטון): כאשר פוטון קרינת X פוגע באטום, הוא מוסר את כל אנרגייתו לאלקטרון, ואם די בכך — האלקטרון נפלט מן האטום החוצה.

ב-XPS מקרינים את הדגימה בקרני X בעלי אנרגיה ידועה, ומודדים את האנרגיה הקינטית של האלקטרונים הנפלטים. מאחר שאנרגיית הפוטון ידועה, אפשר לחשב כמה אנרגיה “עלה” לאלקטרון להשתחרר — וזוהי אנרגיית הקשירה שלו:

$E_{\text{bond}}=E_{\text{photon}}-E_{\text{kinetic}}$

אנרגיית הקשירה היא הגודל המרכזי שכל ה-XPS סובב סביבו.

5.14 אנרגיית קשירה — שני סוגי מידע

מדוע אנרגיית הקשירה כה שימושית? משום שהיא תלויה בשני דברים: בזהות היסוד (כל יסוד — אנרגיות קשירה אופייניות), וגם בסביבה הכימית של האטום. לכן XPS מספק בו-זמנית שני סוגי מידע מאותה מדידה:

• זהות היסוד — אילו יסודות נמצאים על פני השטח;
• מצבו הכימי — באיזה מצב חמצון, קשור למה.

זהו בדיוק מה ש-EDS אינו יכול לתת — ומכאן ערכו הייחודי של XPS.

5.15 מדוע XPS הוא שיטת פני שטח?

נקודה מכרעת, וההסבר שלה אלגנטי. קרני ה-X חודרות עמוק לתוך החומר ומעיפות אלקטרונים גם מעומק רב. אך אלקטרון נע מאבד אנרגיה במהירות כשהוא עובר דרך החומר (מתנגש באטומים בדרכו). לכן רק אלקטרונים שנפלטו קרוב מאוד לפני השטח מצליחים לצאת החוצה עם אנרגייתם המקורית, וזו האנרגיה הנמדדת. אלקטרונים מעומק רב — אם יוצאים בכלל — יוצאים מרוקנים מאנרגיה, ואינם תורמים לאות המועיל.

התוצאה: עומק האנליזה הטיפוסי של XPS הוא 1–10 ננומטר בלבד — שכבות אטומיות בודדות. XPS “רואה” כמעט אך ורק את פני השטח. (נזכרים בעיקרון העומק מפרק 3: זה בדיוק מה שהופך אותו למשלים, ולא למתחרה, של EDS החודר.)

5.16 סריקה סוקרת (Survey Scan)

מדידת XPS מתחילה בדרך כלל בסריקה רחבה על פני טווח אנרגיות גדול. מטרתה: לקבל סקירה כללית — אילו יסודות בכלל נמצאים על פני השטח. זהו השלב האיכותי.

5.17 סריקה ברזולוציה גבוהה (High Resolution Scan)

לאחר שזיהינו אילו יסודות נוכחים, מבצעים סריקה צרה ומדויקת סביב הפסגה של יסוד מעניין. מטרתה: לקבוע את המצב הכימי. כאן מתגלה ההבדל הדק בין, למשל:

• ברזל מתכתי (Fe⁰);
• ברזל דו-ערכי (Fe²⁺, כמו ב-FeO);
• ברזל תלת-ערכי (Fe³⁺, כמו ב-Fe₂O₃).

בדיוק ההבחנה ש-EDS לא יכול היה לעשות.

5.18 היסט כימי (Chemical Shift) ומאיפה הוא בא

כיצד XPS מבדיל בין Fe⁰ ל-Fe³⁺? התשובה היא תופעת ההיסט הכימי (Chemical Shift): מצב החמצון משנה מעט את אנרגיית הקשירה, ולכן הפסגה זזה מעט על ציר האנרגיה. ההסחה קטנה — אך מדידה.

מאיפה היא באה? הנה ההיגיון הפיזיקלי, ושווה להבין אותו ולא לשנן: כאשר אטום ברזל מחומצן ל-Fe³⁺, הוא איבד שלושה אלקטרונים — הוא דל יותר באלקטרונים, וטעון חיובית יותר. כתוצאה מכך, הגרעין החיובי “אוחז” חזק יותר באלקטרונים הפנימיים שנותרו (פחות אלקטרונים אחרים ש”מסככים” אותם). אחיזה חזקה יותר פירושה אנרגיית קשירה גבוהה יותר — ולכן הפסגה של Fe³⁺ מופיעה באנרגיה גבוהה מעט מזו של Fe⁰. ככל שמצב החמצון גבוה יותר, כך ההסחה גדולה יותר.

זהו אחד היתרונות החשובים ביותר של XPS, ומה שהופך אותו לכלי המרכזי בחקר קורוזיה, חמצון, וכימיית פני שטח: הוא לא רק אומר “יש ברזל”, אלא “יש ברזל מחומצן ל-Fe³⁺ על פני השטח” — מידע ש-EDS לעולם לא ייתן.

5.19 פרופיל עומק (Depth Profiling)

XPS רואה רק 1–10 ננומטר עליונים. אך מה אם רוצים לדעת כיצד משתנה ההרכב לאורך עומק שכבה דקה? הפתרון: לשלב מדידה עם התזה יונית (Sputtering) — מפציצים את פני השטח ביוני ארגון ש”מקלפים” שכבת אטומים, מודדים XPS, מקלפים עוד, מודדים שוב, וכן הלאה. כך בונים פרופיל הרכב כתלות בעומק. שיטה זו שימושית מאוד לציפויים, שכבות דקות וסרטים פונקציונליים — היכן חשוב לדעת לא רק מה על פני השטח, אלא איך זה משתנה פנימה. (שימו לב: זו שיטה הרסנית — היא מסירה חומר.)

5.20 יתרונות ומגבלות XPS

יתרונות: רגישות גבוהה לפני שטח (1–10 ננומטר); יכולת ייחודית לזהות מצבים כימיים ומצבי חמצון; אנליזה כמותית טובה (טובה מ-EDS, בדרך כלל).

חסרונות: ציוד יקר מאוד; דרישת ואקום גבוה במיוחד (ultra-high vacuum); מידע מוגבל על חומרים אורגניים מורכבים; ואי-יכולת לזהות H ו-He (כמו ב-EDS — אין להם את הרמות הדרושות). כמו כן, רזולוציה מרחבית נמוכה יחסית — XPS מודד לרוב כתם גדול יחסית, לא נקודה זעירה. וכאן נכנס AES.

---

חלק ג’: AES

5.21 תהליך אוז׳ה — הדרך השנייה להתפנות

נחזור לרגע לאטום עם “חור” ברמה פנימית (אותו מצב שראינו ב-EDS, סעיף 5.3). לאטום המעורר יש שתי דרכים להשתחרר מעודף האנרגיה:

• דרך ראשונה — פליטת קרינת X. זו הבסיס ל-EDS, שכבר ראינו.
• דרך שנייה — פליטת אלקטרון. במקום לפלוט פוטון, האנרגיה המשוחררת “מבעיטה” אלקטרון אחר מן האטום החוצה. אלקטרון זה נקרא אלקטרון אוז׳ה (Auger).

שתי הדרכים מתחרות זו בזו. מעניין שדווקא ביסודות קלים תהליך אוז׳ה שכיח יותר — וזו אחת הסיבות ש-AES משלים את EDS, החלש דווקא ביסודות הקלים.

5.22 מהו AES?

AES — Auger Electron Spectroscopy (ספקטרוסקופיית אלקטרוני אוז׳ה). השיטה מבוססת על מדידת האנרגיה של אלקטרוני האוז׳ה הנפלטים. גם כאן, האנרגיה תלויה ביסוד (כל יסוד — אנרגיות אוז׳ה אופייניות), ולכן ניתן לזהות יסודות. במהותה, AES היא עוד “טביעת אצבע אנרגטית” — הפעם של אלקטרונים ולא של קרני X.

5.23 מדוע AES כה רגיש לפני שטח?

מאותה סיבה בדיוק כמו XPS, ואף ביתר שאת: אלקטרוני האוז׳ה הם בעלי אנרגיה נמוכה יחסית, ולכן בורחים רק משכבה רדודה מאוד — אלה מעומק נבלעים בדרך החוצה. עומק האנליזה האופייני: 1–5 ננומטר בלבד, אף רדוד יותר מ-XPS. AES הוא, אם כן, שיטת פני שטח מובהקת.

5.24 היתרון המרכזי של AES

מה שמייחד את AES הוא הרזולוציה המרחבית הגבוהה במיוחד — לעיתים גבוהה משמעותית מזו של XPS. הסיבה: AES מעורר באמצעות אלומת אלקטרונים (כמו ב-SEM), שניתן למקד לנקודה זעירה, בעוד ש-XPS מעורר בקרני X שקשה למקד היטב. לכן AES יכול לנתח את ההרכב של אזור זעיר ממש על פני השטח.

הצירוף — רגישות פני שטח קיצונית + רזולוציה מרחבית גבוהה — הופך את AES למתאים במיוחד לחלקיקים קטנים, למיקרו-אלקטרוניקה, ולמבנים זעירים אחרים, היכן שצריך לדעת “מה יש על פני השטח, בנקודה הזו בדיוק”.

5.25 מגבלות AES

• דורש ואקום גבוה במיוחד;

• רגיש מאוד לטעינה (בעיה למבודדים, כמו שראינו ב-SEM);

• אלומת האלקטרונים האנרגטית עלולה לפגוע בדגימה הרגישה;

• הספקטרום קשה יותר לפענוח מזה של EDS או XPS.

  לכן AES הוא שיטה מתמחה, שמורה לרוב למקרים שבהם הרזולוציה המרחבית על פני השטח היא קריטית. האנליזה הכמותית בשיטת AES אינה אמינה.

---

חלק ד’: השוואה בין השיטות

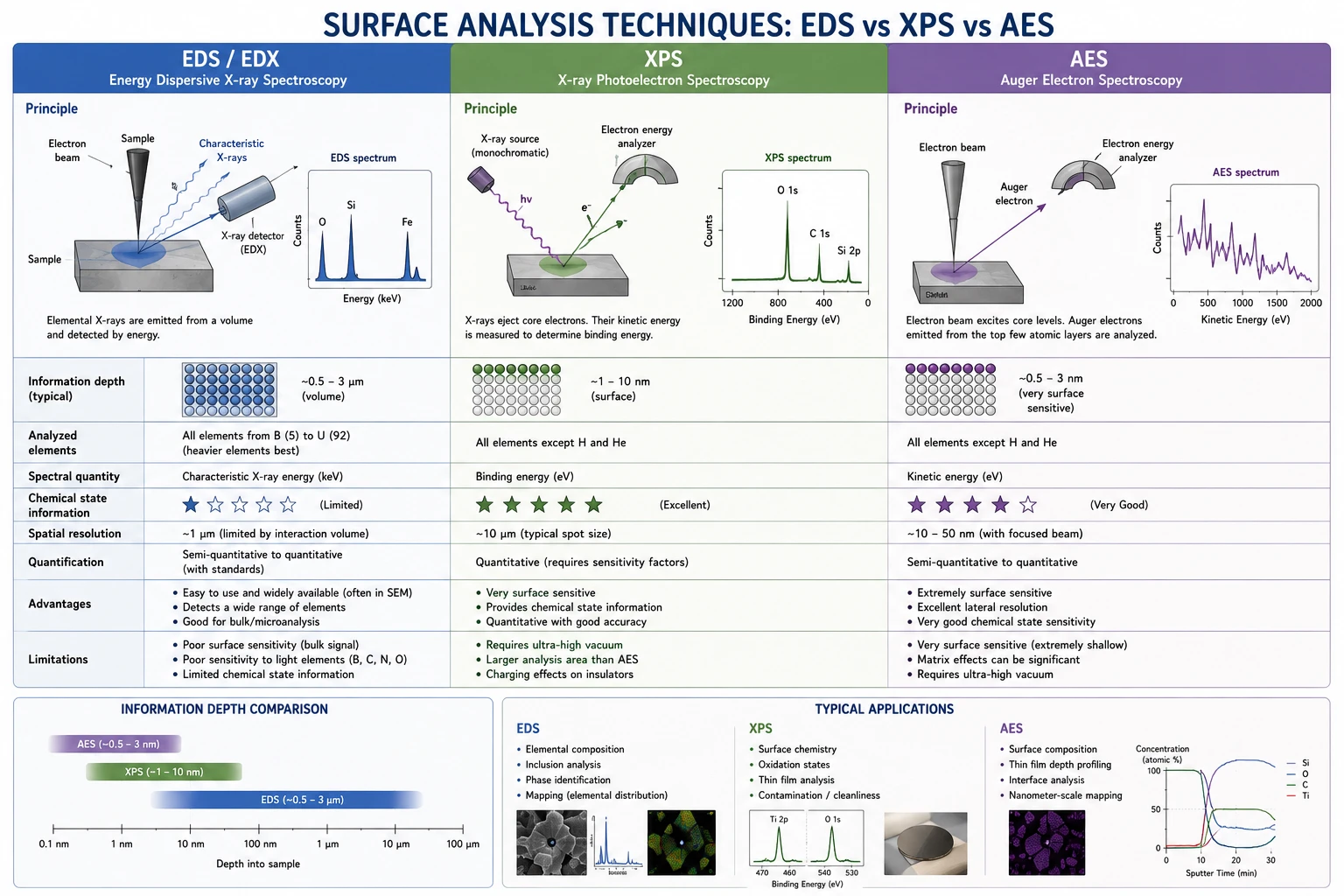

5.26 מה מודדת כל שיטה?

שיטה	מידע עיקרי
EDS	הרכב יסודות (איזה יסוד, היכן)
XPS	הרכב יסודות + מצב כימי / חמצון
AES	הרכב יסודות ברזולוציה מרחבית גבוהה

5.27 עומק אנליזה — ההבדל הקריטי

זהו אולי הטבלה החשובה ביותר בפרק, ושווה לעצור עליה:

שיטה	עומק אופייני
AES	1–5 nm (פני שטח ממש)
XPS	1–10 nm (פני שטח)
EDS	1–5 μm (נפח)

שימו לב לפער העצום: EDS חודר פי אלף לעומק יותר מ-AES. הבדל זה מסביר מדוע שלוש השיטות עשויות לתת תוצאות שונות לחלוטין עבור אותו חומר — וכולן צודקות.

נחזור לדוגמה מפרק 3, כעת מורחבת. דמיינו פיסת ברזל עם שכבת חלודה דקיקה (כמה ננומטרים) על פניה:

• AES ו-XPS (1–10 ננומטר) “יראו” בעיקר את החלודה — Fe³⁺, חמצן. הם מסתכלים על שכבת פני השטח.
• XPS יוסיף שגם יאמר לכם שזה Fe³⁺ ולא ברזל מתכתי — בזכות ה-Chemical Shift.
• EDS (מיקרונים) “יראה” בעיקר את הברזל המתכתי שמתחת — הוא חודר עמוק מבעד לשכבה הדקה אל הנפח.

שלוש תשובות “סותרות” — וכולן אמת, פשוט על עומקים שונים. מי שאינו מבין זאת עלול לחשוב שאחד המכשירים “טועה”, בעוד שלמעשה כל אחד עונה נכונה על שאלה אחרת. וזה בדיוק הידע שצריך כשמזמינים מדידה: אתם רוצים לדעת על פני השטח, או על הנפח? התשובה קובעת איזו שיטה לבקש — ובלעדיה, גם תוצאה נכונה תיתן לכם מסקנה שגויה.

5.28 מתי משתמשים בכל אחת?

נסכם את הבחירה לפי השאלה:

ה-EDS — כשרוצים לזהות יסודות במהירות, לבצע מיפוי או סריקת קו, ולעבוד בתוך ה-SEM (הנפוץ והזמין ביותר). מתאים לנפח ולמבנה מיקרוני.

ה-XPS — כשרוצים לחקור את פני השטח ממש, ובמיוחד לקבוע מצב חמצון או למדוד שכבות דקות. הכלי לקורוזיה, חמצון וכימיית משטחים.

ה-AES — כשרוצים רזולוציה מרחבית גבוהה במיוחד על פני השטח, לאנליזה מקומית של מבנים זעירים.

---

סיכום

בפרק זה הכרנו שלוש שיטות לקביעת הרכב כימי, כולן מבוססות על אנרגיה אופיינית של חלקיק נפלט (קרן X או אלקטרון), אך נבדלות במהותן:

EDS מזהה יסודות וממפה את פיזורם, נוח וזמין בתוך כל SEM — אך חודר לנפח (מיקרונים), עיוור לקשרים כימיים, וחלש ביסודות קלים.

XPS חוקר את כימיית פני השטח (1–10 ננומטר), וייחודו ביכולת לקבוע מצב חמצון דרך ה-Chemical Shift — הכלי המרכזי לקורוזיה וחמצון.

AES מספק אנליזת פני שטח (1–5 ננומטר) ברזולוציה מרחבית הגבוהה ביותר, למבנים זעירים.

הלקח המרכזי, החוזר מפרק 3: עומק האנליזה קובע מה רואים. אותה דגימה תיראה שונה ב-EDS, ב-XPS וב-AES — ולא משום שאחד טועה, אלא משום שכל אחד חש עומק אחר. מי שמזמין מדידה חייב לדעת אם שאלתו נוגעת לפני השטח או לנפח, ולבחור בהתאם.

יחד עם שיטות המיקרוסקופיה של הפרק הקודם, שיטות אלה מהוות את אחד מארגזי הכלים החשובים ביותר בחקר חומרים — המיקרוסקופ מראה איך זה נראה, ושיטות ההרכב מראות ממה זה עשוי, והיכן.
