6.1 מדוע בכלל לחפש יסודות?
אחת השאלות הבסיסיות ביותר בחקר חומרים היא הפשוטה ביותר לניסוח:
מאילו יסודות מורכב החומר?
לעיתים זוהי כל השאלה הדרושה. בבקרת איכות של סגסוגת, למשל, רוצים לדעת: האם הסגסוגת מכילה כרום, ובאיזה אחוז? מהו תכולת הניקל? האם יש מזהמי עופרת? האם שכבת הקורוזיה מכילה כלורידים? האם הדגימה מכילה יסודות רעילים? בכל אלה, התשובה היסודית — אילו יסודות וכמה — היא המידע המבוקש כשלעצמו.
במקרים אחרים זוהי רק תחילת הדרך. גם כשרוצים להבין מבנה, תכונות או מנגנון כשל, כמעט תמיד יש לדעת תחילה מהו ההרכב היסודי — הוא הבסיס שעליו נבנה כל השאר. לכן אנליזת יסודות היא אחד הכלים הבסיסיים והנפוצים ביותר במדע החומרים, וקבוצת השיטות שנכיר בפרק זה היא מן המבוקשות ביותר בכל מעבדה.
בפרק הקודם כבר פגשנו שיטות לזיהוי יסודות — EDS, XPS, AES — אך כולן פעלו בתוך מיקרוסקופ, על אזור זעיר ומקומי. בפרק זה נכיר משפחה אחרת: שיטות שמטרתן לרוב לקבוע את ההרכב היסודי של הדגימה כולה (או של תמיסה ממנה), לעיתים ברגישות גבוהה בהרבה, עד לרמת עקבות. נתחיל מן הפיזיקה המשותפת לכולן.
6.2 מדוע אטומים פולטים אור?
כדי להבין את רוב שיטות האנליזה האטומית, נחזור לרעיון יסודי אחד — אותו רעיון שכבר ראינו בפרק 5 בהקשר של קרינת X, כאן בלבוש מעט אחר.
אלקטרונים באטום אינם יכולים להימצא בכל אנרגיה שהיא. הם מאכלסים רמות אנרגיה בדידות בלבד — כמו מדרגות בסולם, ולא כמו משטח משופע. זהו עיקרון קוונטי יסודי. מכאן נובע מחזור התהליכים הבא:
- כאשר אטום קולט אנרגיה (מחום, מהתנגשות, מאור), אלקטרון יכול לקפוץ מרמה נמוכה לרמה גבוהה יותר. האטום נמצא כעת במצב מעורר.
- המצב המעורר אינו יציב. לאחר זמן קצר מאוד, האלקטרון צונח בחזרה לרמה נמוכה יותר.
- בנפילה זו נפלט פוטון, שהאנרגיה שלו שווה בדיוק להפרש האנרגיה בין שתי הרמות: .
ההבדל מפרק 5: שם דובר על רמות פנימיות (קרובות לגרעין), והפוטונים שנפלטו היו קרני X אנרגטיות. כאן מדובר בעיקר ברמות חיצוניות (ולנטיות), והפוטונים הנפלטים נמצאים בתחום האור הנראה וה-UV. אותו עיקרון בדיוק — אנרגיה אופיינית של מעבר — רק בחלק אחר של הספקטרום.
6.3 ספקטרומים אטומיים — טביעת האצבע
מאחר שלכל יסוד מבנה אלקטרוני שונה, גם רמות האנרגיה שלו שונות, ולכן הפרשי האנרגיה בין הרמות ייחודיים לו. התוצאה: כל יסוד פולט אוסף ייחודי של אורכי גל — קבוצת קווים בצבעים ובמיקומים אופייניים רק לו. זוהי, פשוטו כמשמעו, “טביעת האצבע” של היסוד, ועליה מבוססת כל האנליזה האטומית.
תופעה זו מוכרת היטב ממבחני להבה פשוטים, שאולי ראיתם: נתרן צובע להבה בצהוב עז (הקו הצהוב המפורסם), נחושת בירוק, סטרונציום באדום. הצבע אינו מקרי — הוא בדיוק אותם אורכי גל אופייניים שהאטום פולט כשהוא מעורר בחום הלהבה. כל שיטות הפליטה האטומית אינן אלא גרסאות מתוחכמות ומדויקות של מבחן הלהבה.
6.4 פליטה ובליעה — שני צדדים של אותו מטבע

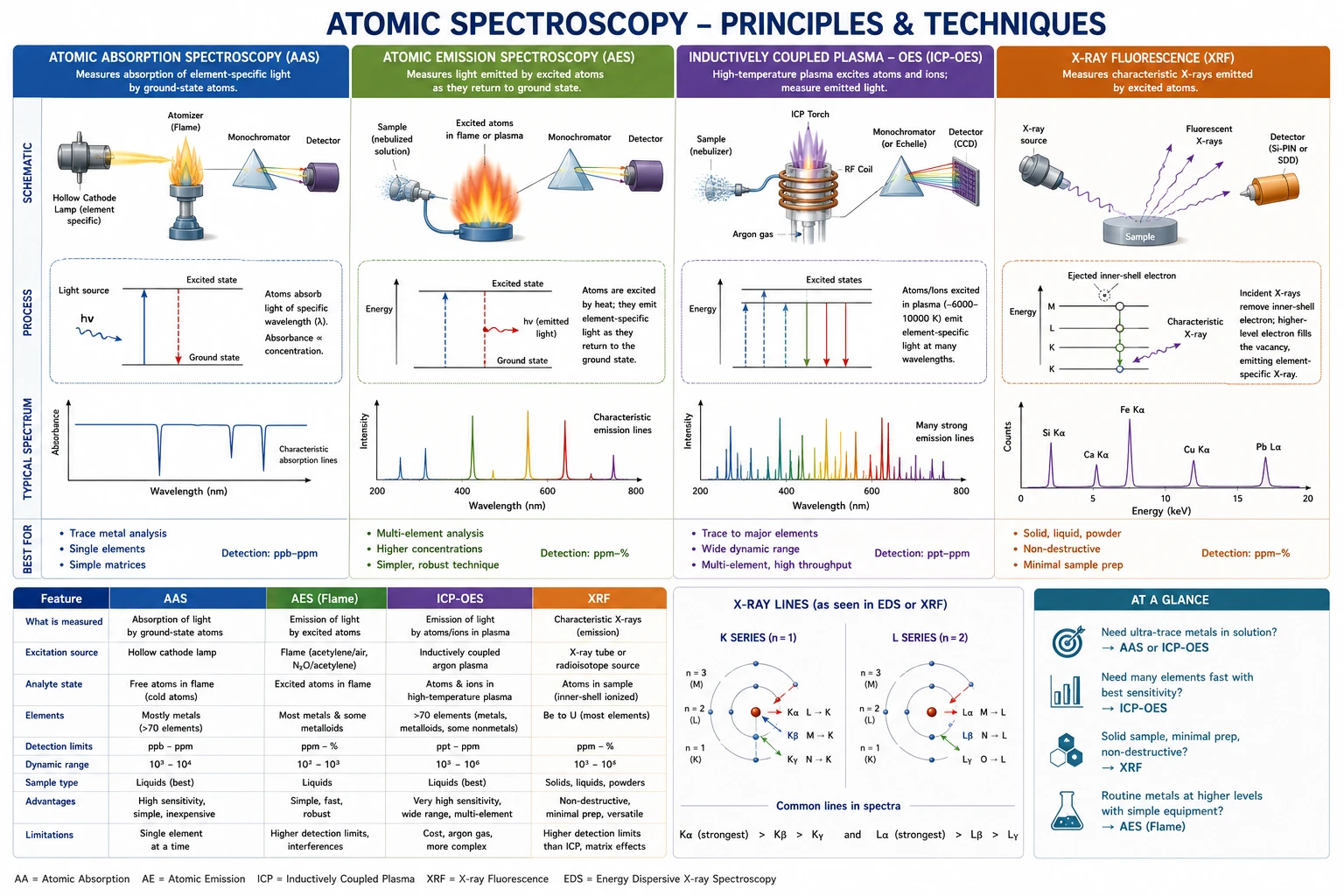

את רמות האנרגיה האטומיות אפשר לנצל בשתי דרכים מנוגדות, ושתיהן הולידו משפחות שלמות של שיטות:
פליטה (Emission) — מעוררים את האטומים (בחום או באנרגיה אחרת), הם קופצים לרמות גבוהות, ובחזרתם פולטים אור. מודדים את האור הנפלט ואת אורכי הגל שבו. נוכחות קו אופייני מסגירה יסוד.
בליעה (Absorption) — הדרך ההפוכה: מאירים על האטומים באור, והם בולעים דווקא את אורכי הגל המתאימים למעברים שלהם (אותם אורכי גל שהיו פולטים). מודדים כמה אור נבלע, ובאילו אורכי גל.
מכאן שתי משפחות גדולות: Atomic Emission Spectroscopy (ספקטרוסקופיית פליטה) ו-Atomic Absorption Spectroscopy (AAS) (ספקטרוסקופיית בליעה). שתיהן נשענות על אותן רמות אנרגיה בדיוק — רק שאחת מודדת אור יוצא, והשנייה אור נבלע. נתחיל מן הבליעה.
חלק א’: ספקטרוסקופיית בליעה אטומית (AAS)
6.5 הרעיון הבסיסי
דמיינו אטומי נחושת חופשיים במצב גזי. אם נעביר דרכם אור באורך הגל המתאים בדיוק למעבר אנרגטי בנחושת, האטומים יבלעו חלק מן הקרינה (אלקטרונים יקפצו לרמה גבוהה). ככל שיש יותר אטומי נחושת בנתיב האור, כך תיבלע יותר קרינה. לכן עוצמת הבליעה קשורה ישירות לריכוז — וזה בדיוק מה שהופך את התופעה לכלי כמותי. מודדים כמה אור נבלע, ומכאן מחשבים את ריכוז היסוד (בעזרת כיול, כפי שראינו בפרק 1).
6.6 מבנה המכשיר
מערכת AAS טיפוסית כוללת ארבעה חלקים בטור: מקור אור, אטומייזר (שהופך את הדגימה לאטומים חופשיים), מונוכרומטור (שבורר את אורך הגל הרצוי), וגלאי (שמודד את עוצמת האור שעבר).
נקודה מאפיינת חשובה: מקור האור ב-AAS אינו אור לבן רגיל, אלא מנורה הפולטת בדיוק את אורכי הגל של היסוד הנמדד (מנורת קתודה חלולה העשויה מאותו יסוד). זו הסיבה — שנבין מיד — שבדרך כלל מודדים יסוד אחד בכל פעם.
6.7 אטומיזציה
נקודה מכרעת: ספקטרוסקופיית בליעה אטומית מודדת אטומים חופשיים — לא מולקולות, לא יונים בתמיסה. לכן, לפני המדידה, יש “לפרק” את הדגימה לאטומים בודדים חופשיים. זהו תפקיד האטומייזר, ולשם כך דרושה אנרגיה (חום) רבה. שתי שיטות עיקריות:
אטומיזציה בלהבה(Flame AAS) - הדגימה (בתמיסה) מרוססת לתוך להבה חמה, שמאדה ומפרקת אותה לאטומים. פשוט ומהיר.
אטומיזציה בתנור גרפיט (Graphite Furnace AAS) - דגם קטן המחומם חשמלית לטמפרטורות גבוהות מאוד. רגיש יותר מלהבה (כל הדגימה מנוצלת), ומאפשר גבולות זיהוי נמוכים בהרבה — אך איטי יותר.
6.8 יתרונות AAS
השיטה פשוטה יחסית, מדויקת, רגישה, ומתאימה למגוון רחב של יסודות. במשך עשורים הייתה שיטת הבחירה לאנליזת מתכות בתמיסה, והיא עדיין נפוצה מאוד ובעלת מחיר נוח יחסית.
6.9 מגבלות AAS
החיסרון המרכזי נובע ישירות ממבנה המכשיר: מאחר שמקור האור ייחודי ליסוד אחד, בדרך כלל מודדים יסוד אחד בכל פעם (יש להחליף מנורה לכל יסוד). מכאן נובע קצב עבודה מוגבל — אנליזה של עשרה יסודות דורשת עשר מדידות נפרדות. בנוסף, השיטה רגישה להפרעות שונות (כימיות וספקטרליות). דווקא מגבלת ה”יסוד אחד בכל פעם” היא שהובילה לפריצת הדרך של שיטות הפליטה והפלזמה, שיודעות למדוד הכל בבת אחת.
חלק ב’: ספקטרוסקופיית פליטה אטומית
6.10 עקרון הפעולה
כאן הופכים את הכיוון: במקום למדוד אור נבלע, מודדים אור נפלט. תחילה מעוררים את האטומים באנרגיה רבה, ואז מודדים את הקרינה שהם פולטים בחזרתם למצב היסוד — ואת אורכי הגל שבה. כל קו פליטה אופייני מסגיר יסוד, ועוצמתו קשורה לריכוזו.
6.11 היתרון הגדול של הפליטה
וכאן היתרון המכריע על פני AAS: בשיטת פליטה, האטומים המעוררים פולטים בו-זמנית את כל הקווים האופייניים שלהם, ושל כל היסודות שבדגימה גם יחד. לכן אפשר למדוד עשרות יסודות בו-זמנית, במדידה אחת — בניגוד ל-AAS, המוגבל ליסוד אחד בכל פעם. זהו חיסכון עצום בזמן, והוא הסיבה העיקרית שבגללה שיטות הפליטה (ובמיוחד פלזמה) השתלטו על השדה.
6.12 מקורות עירור
כדי לעורר את האטומים לפליטה דרושה אנרגיה, וההיסטוריה של השיטה היא במידה רבה היסטוריה של מקורות עירור חמים יותר ויותר: להבה, קשת חשמלית, ניצוץ, ולבסוף — החם והיעיל מכולם — פלזמה. ככל שמקור העירור חם יותר, כך הוא מאדה, מפרק ומעורר יותר יסודות, ביעילות רבה יותר. הפלזמה, שאליה נפנה כעת, היא שיא ההתפתחות הזו.
חלק ג’: ICP
6.13 מהו ICP?
ICP — Inductively Coupled Plasma (פלזמה מצומדת השראתית). זוהי כיום אחת השיטות החשובות והנפוצות ביותר לאנליזת יסודות, ובמעבדות רבות היא החליפה חלק גדול מן השיטות האטומיות הקלאסיות. ה-ICP אינו שיטת מדידה בפני עצמו אלא מקור עירור — דרך מצוינת ליצור אטומים ויונים מעוררים — שאליו מחברים אחד משני סוגי גלאים (אופטי או מסה), כפי שנראה.
6.14 מהי פלזמה?
פלזמה היא גז מיונן — גז שחומם עד כדי כך שאלקטרונים “נתלשו” מהאטומים, והוא מכיל בו-זמנית אטומים, יונים ואלקטרונים חופשיים. מכנים אותה לעיתים “המצב הרביעי של החומר” (לצד מוצק, נוזל וגז). מאחר שהיא טעונה חלקית, אפשר לחמם ולשלוט בה בעזרת שדות אלקטרומגנטיים — וזה בדיוק מה שמנצל ה-ICP. הטמפרטורה בפלזמה מגיעה לאלפי מעלות.
6.15 כיצד נוצרת פלזמת ICP?
המערכת משתמשת בדרך כלל בגז ארגון (אינרטי וזמין). סליל RF (סליל בתדר רדיו) עוטף את זרם הארגון ויוצר שדה אלקטרומגנטי מתחלף עוצמתי. השדה המשתנה “מסחרר” את האלקטרונים החופשיים, הם מתנגשים באטומי ארגון ומחממים אותם, וכך נוצרת ונשמרת פלזמה יציבה ולוהטת. הטמפרטורה האופיינית:
טמפרטורה זו גבוהה בהרבה מזו של כל להבה — וזהו המפתח ליתרונות השיטה.
6.16 מדוע ICP כה יעיל?
הטמפרטורה הקיצונית גורמת לארבעה תהליכים, יעילים כמעט לחלוטין: אידוי מהיר של הדגימה, פירוק כל התרכובות הכימיות, אטומיזציה (פירוק לאטומים בודדים), ועירור יעיל של האטומים. מאחר שכמעט כל אטום בדגימה עובר את התהליך, מתקבלים אותות חזקים מאוד ורגישות גבוהה — וכל זאת עבור עשרות יסודות בבת אחת. מכאן עליונותו של ICP.
הערה כימית שמתחברת לפרק 2: ה-ICP “שורף” את הדגימה לאטומים ויונים, ולכן הוא אדיש לחלוטין לצורה הכימית שבה היה היסוד — מתכת, תחמוצת או קומפלקס, הכל הופך לאטומים. זה גם הופך את הכנת הדגימה לקריטית: הדגימה חייבת להגיע כתמיסה צלולה ויציבה (נזכרים בסעיף 2.11 — חימוץ הדגימה כדי שהמתכות לא ישקעו לפני המדידה).
6.17 שיטת ICP-OES
שיטה משולבת ICP-OES — Optical Emission Spectroscopy (נקרא גם ICP-AES). כאן מודדים את האור הנפלט מן האטומים המעוררים בפלזמה — כלומר, זוהי ספקטרוסקופיית פליטה אטומית קלאסית, אך עם מקור העירור הטוב ביותר שיש. זהו אחד היישומים הנפוצים ביותר לאנליזת יסודות שגרתית, ומתאים לטווח ריכוזים רחב.
6.18 שיטת ICP-MS
שיטת ICP-MS — Mass Spectrometry. כאן השינוי מהותי: במקום למדוד את האור הנפלט, מודדים את היונים עצמם הנוצרים בפלזמה — ממיינים אותם לפי יחס מסה-למטען (m/z) וסופרים אותם. זוהי אחת השיטות הרגישות ביותר הקיימות לאנליזת יסודות, וגבולות הגילוי שלה נמוכים במיוחד — עד רמת חלקי-מיליארד (ppb) ואף פחות, כלומר אנליזת עקבות אמיתית.
(את עקרון הפעולה של ספקטרומטר המסות — כיצד ממיינים יונים לפי m/z — נלמד בהרחבה בפרק ייעודי בהמשך הקורס. כאן די לדעת שהפלזמה משמשת כמקור היונים, והמסה היא הגלאי.)
6.19 יתרונות ICP
- רגישות גבוהה מאוד (במיוחד ICP-MS, עד רמת עקבות);
- מדידה של עשרות יסודות בו-זמנית;
- תחום ריכוזים רחב (מעקבות ועד אחוזים);
- דיוק גבוה.
6.20 מגבלות ICP
- ציוד יקר;
- צריכת ארגון מתמדת (יקרה);
- הדגימה חייבת להיות במצב מתאים להזרקה — לרוב תמיסה צלולה, מה שדורש הכנה (המסה, עיכול חומצי) שעלולה בעצמה להכניס שגיאות או זיהומים;
- רגישות להפרעות מטריצה (השפעת שאר מרכיבי הדגימה על מדידת היסוד המבוקש).
חלק ד’: XRF
6.21 רעיון בסיסי
XRF — X-Ray Fluorescence (פלואורסצנציית קרני X). הרעיון כמעט זהה ל-EDS שראינו בפרק 5, בשינוי אחד: במקום לעורר את הדגימה באלקטרונים, מעוררים אותה בקרני X. קרני ה-X הפוגעות מעיפות אלקטרונים פנימיים מן האטומים, נוצר “חור”, אלקטרון צונח למלא אותו, ונפלטת קרינת X אופיינית — בדיוק אותו תהליך ואותה “טביעת אצבע” יסודית שראינו ב-EDS.
6.22 יתרונות XRF
היתרון הבולט, וזה שמתחבר ישירות לתפקידכם העתידי כמזמיני מדידות: XRF אינו הורס את הדגימה. קרני ה-X אינן דורשות ואקום מחמיר או דגימה מוליכה כמו ב-SEM/EDS, ולעיתים קרובות אפשר למדוד חפץ שלם כפי שהוא, בלי חיתוך, ליטוש או ציפוי. נוסף לכך השיטה מהירה ופשוטה יחסית — ולכן היא נפוצה מאוד בבקרה תעשייתית (למשל, בדיקת הרכב סגסוגת ישירות על חלק מוגמר, או מיון גרוטאות מתכת).
6.23 מגבלות XRF
- רגישות נמוכה יותר מ-ICP — אינו שיטת עקבות אמיתית;
- בעייתי עבור יסודות קלים (כמו EDS — חסרות להם הרמות המתאימות);
- מידע כימי מוגבל — מזהה יסודות, לא מצבי חמצון (להבדיל מ-XPS).
6.24 השוואת XRF לעומת EDS
שתי השיטות מבוססות על אותו אות בדיוק — קרינת X אופיינית — וההבדל היחיד הוא במקור העירור:
- ה-EDS מעורר באלקטרונים (בתוך SEM), ולכן מתאים לאנליזה מקומית של נקודה זעירה תחת המיקרוסקופ;
- ה-XRF מעורר בקרני X, על שטח גדול יותר, ולכן נותן הרכב ממוצע של אזור רחב או חפץ שלם, ובלי הרס.
הם משלימים: EDS לשאלה “ממה עשוי החלקיק הזה?”, XRF לשאלה “מהו ההרכב הכללי של החפץ הזה?”.
חלק ה’: כיצד בוחרים שיטה?
לאחר שהכרנו שורה של שיטות יסודיות (בפרק זה ובקודם), נשאלת השאלה המעשית: בהינתן בעיה, איזו שיטה לבחור? כפי שלמדנו בפרק 1, הבחירה נגזרת מן השאלה — וכאן שלוש שאלות מנחות שכדאי לשאול לפי הסדר.
6.25 שאלה ראשונה: מהו ריכוז היסוד?
אם היסוד נמצא בריכוז גבוה (אחוזים — כמו רכיב עיקרי בסגסוגת): XRF או EDS מספיקים.
אם היסוד נמצא בריכוז נמוך (עקבות — מזהם, יסוד רעיל בכמות זעירה): צריך ICP (ובמיוחד ICP-MS). XRF ו-EDS פשוט “לא יראו” אותו — נזכרים בגבול הגילוי מפרק 1.
6.26 שאלה שנייה: היכן נמצא היסוד?
אם רוצים הרכב ממוצע של כל הדגימה: ICP (אחרי המסה) או XRF.
אם רוצים הרכב מקומי — נקודה ספציפית, חלקיק, פאזה: EDS (בתוך SEM).
אם רוצים דווקא את פני השטח (ננומטרים עליונים): XPS או AES (מפרק 5).
זהו בדיוק עקרון העומק מפרק 5: אותה דגימה תיתן תשובות שונות לפי השאלה “איפה”.
6.27 שאלה שלישית: האם נדרש מצב כימי?
אם צריך לדעת לא רק איזה יסוד אלא גם באיזה מצב חמצון או קשור למה (Fe מתכתי מול Fe³⁺): רק XPS עונה על כך (דרך ה-Chemical Shift, פרק 5).
אם די לדעת אילו יסודות קיימים ובכמה: ICP, XRF או EDS — לפי שתי השאלות הקודמות.
שלוש השאלות יחד — כמה? איפה? ובאיזה מצב? — מובילות כמעט תמיד לשיטה הנכונה. זהו, בתמצית, מה שמבדיל מי שיודע להזמין מדידה ממי שסתם “שולח דגימה למכשיר”.
חלק ו’: אנליזת יסודות בחקר חומרים
יישומים אופייניים, בקצרה:
בקרת איכות — בדיקת הרכב סגסוגות, ואימות שהחומר עומד במפרט.
קורוזיה — זיהוי תוצרי קורוזיה והיסודות שבהם (כלורידים, חמצן, יוני מתכת בתמיסה).
ציפויים — בדיקת הרכב השכבות ועובי.
זיהומים — איתור מזהמים בריכוזים נמוכים (תחום ה-ICP-MS).
חקר כשל — השוואת הרכב בין אזורים שונים בדגימה, לאיתור מקור הכשל.
סיכום
בפרק זה הכרנו את שיטות האנליזה האטומית המרכזיות — AAS, ספקטרוסקופיית פליטה, ICP (על שני וריאנטיו OES ו-MS), ו-XRF — כולן נשענות על אותה פיזיקה: רמות אנרגיה אטומיות בדידות, וטביעת האצבע הספקטרלית הייחודית של כל יסוד.
כל השיטות עונות על אותה שאלה בסיסית — אילו יסודות קיימים, ובאיזו כמות — אך נבדלות זו מזו ברגישות (ICP-MS לעקבות, XRF לריכוזים גבוהים), בקצב (פליטה ופלזמה מודדות הכל בבת אחת; AAS — יסוד אחד בכל פעם), בעומק ובאופי (ממוצע מול מקומי, הורס מול לא-הורס). שלוש שאלות — כמה, איפה, ובאיזה מצב — מובילות לבחירה הנכונה.
עד כה עסקנו בשאלת היסודות. בפרקים הבאים נעבור לשאלה מורכבת יותר: כיצד בנויים הקשרים הכימיים, ומה ניתן ללמוד על מולקולות ועל המבנה האלקטרוני של החומר — באמצעות שיטות ספקטרוסקופיות כמו FTIR ו-Raman.
