8.1 מעבר מאלקטרונים לקשרים כימיים
בפרק הקודם למדנו כיצד קרינה בתחום ה-UV והנראה מעוררת אלקטרונים, ומאפשרת ללמוד על ריכוזים, מבנה אלקטרוני, כרומופורים וקומפלקסים. אך לעיתים קרובות השאלה המעניינת אינה “כיצד מסודרים האלקטרונים?”, אלא שאלה אחרת:
אילו קשרים כימיים קיימים בחומר?
לדוגמה: האם קיימת קבוצת הידרוקסיל (O–H)? האם הפולימר הוא פוליאסטר או פוליאמיד? האם פולימר התחמצן עם הזמן? האם נוצרה שכבת תחמוצת? האם יש קרבונטים בדגימה? אלה שאלות על סוגי הקשרים והקבוצות הפונקציונליות — לא על האלקטרונים כפרטים, אלא על האופן שבו אטומים מחוברים.
כדי לענות עליהן משתמשים בספקטרוסקופיות תנודתיות (vibrational), המבוססות על תנודות הקשרים. השתיים החשובות ביותר הן FTIR ו-Raman, והן נושא הפרק. כפי שנראה, הן משלימות זו את זו באופן יסודי — ולכן נלמד אותן יחד.
8.2 האם קשרים כימיים יכולים לרטוט?
במבט ראשון, קשר כימי נראה כחיבור קשיח בין שני אטומים — כמו מוט ברזל המחבר שתי כדורים. בפועל המצב שונה לחלוטין. האטומים נמצאים בתנועה מתמדת: הם מתקרבים ומתרחקים זה מזה ללא הרף, גם בטמפרטורת החדר, גם כשהמולקולה “במנוחה”. כל קשר כימי, ולמעשה כל מולקולה, רוטט כל הזמן.
הדימוי השימושי ביותר: לחשוב על קשר כימי כעל קפיץ זעיר המחבר שני אטומים. הקפיץ נמתח ומתכווץ, האטומים נעים הלוך ושוב — וכל מולקולה מבצעת אוסף של תנודות כאלה. דימוי הקפיץ אינו רק ציורי; הוא מדויק מספיק כדי לחזות את כל ההתנהגות שתעניין אותנו בפרק.
8.3 מודל הקפיץ
נקח את דימוי הקפיץ ברצינות, ונפיק ממנו את התובנה המרכזית. כל מי שמכיר קפיץ פיזי יודע ששני דברים קובעים את תדירות התנודה שלו: קשיחות הקפיץ ומסת המשקולת.
קשיחות (חוזק הקשר): ככל שהקשר הכימי חזק יותר, הקפיץ “קשיח” יותר, ותדירות התנודה גבוהה יותר. קשר משולש (חזק) רוטט מהר יותר מקשר כפול, וזה מהר יותר מקשר יחיד.
מסה (משקל האטומים): ככל שהאטומים המחוברים כבדים יותר, התנועה איטית יותר, והתדירות נמוכה יותר. אטום מימן קל ירטוט מהר; אטומים כבדים יזוזו לאט.
המסקנה: לכל סוג קשר תדירות תנודה אופיינית משלו, הנקבעת מחוזקו וממסת אטומיו. וזו בדיוק החתימה שנמדוד — וכפי שנראה בסעיף 8.11, היא גם מסבירה מראש איפה בספקטרום יופיע כל קשר. קשרי X–H (מימן קל) יופיעו בתדירות גבוהה; קשרים בין אטומים כבדים, בתדירות נמוכה.
8.4 מדוע זה חשוב?
כעת מתחבר הכל. אם נאיר על המולקולה קרינה שתדירותה שווה בדיוק לתדירות התנודה של קשר מסוים, הקשר “ייכנס לתהודה” ויבלע את האנרגיה — בדיוק כמו נדנדה שמגיבה חזק רק לדחיפות בקצב המתאים לה, ולא לדחיפות אקראיות. כל תדירות אחרת לא תיבלע.
מאחר שלכל קשר תדירות אופיינית, נוכל לזהות אילו קשרים קיימים בחומר פשוט על ידי בדיקה אילו תדירויות נבלעו. זהו הבסיס ל-FTIR — ולמעשה, אותה לוגיקת “תהודה” שכבר פגשנו (ב-NMR, ב-UV-Vis): קרינה בתדר הנכון פותחת תהליך מסוים בחומר.
חלק א’: תנודות מולקולריות
8.5 סוגי תנודות
הקפיץ יכול לרטוט בכמה אופנים. שני הסוגים העיקריים:
מתיחה (Stretching) — שינוי באורך הקשר: האטומים מתקרבים ומתרחקים לאורך הציר המחבר ביניהם.
כיפוף (Bending) — שינוי בזווית בין קשרים: האטומים נעים הצידה, והזווית ביניהם משתנה.
בפועל יש תת-סוגים רבים, בעלי שמות ציוריים: מתיחה סימטרית ואנטי-סימטרית (Symmetric / Asymmetric Stretching), ותנודות כיפוף שונות — Scissoring (גזירה, כמו מספריים), Rocking (נדנוד), Wagging (כשכוש), ו-Twisting (פיתול). לכל אחת תדירות מעט שונה, ומכאן עושר הספקטרום.
8.6 מספר התנודות
ככל שהמולקולה גדולה ומורכבת יותר, כך גדל מספר התנודות האפשריות שלה — במולקולות מורכבות יכולות להיות עשרות ואף מאות תנודות שונות. כל תנודה תורמת פסגה אפשרית בספקטרום, ולכן מתקבלים ספקטרים עשירים מאוד. עושר זה הוא חרב פיפיות: הוא מקשה על פירוש מלא, אך גם הופך כל מולקולה לבעלת “טביעת אצבע” ייחודית — נושא שנחזור אליו.
חלק ב’: ספקטרוסקופיית FTIR
8.7 מהו FTIR?
FTIR — Fourier Transform Infrared Spectroscopy (ספקטרוסקופיית אינפרה-אדום בהתמרת פורייה). זוהי אחת השיטות החשובות והנפוצות ביותר לזיהוי קבוצות פונקציונליות ולחקר חומרים אורגניים. (החלק “Fourier Transform” מתייחס לטכניקה מתמטית-אופטית חכמה למדידת כל התדירויות בבת אחת ובמהירות — אך לצורכי הבנת השיטה, די לדעת שהיא מודדת בליעת IR ביעילות גבוהה.)
8.8 עקרון הפעולה
המהלך פשוט: מאירים את הדגימה בקרינת אינפרה-אדום (IR), הסורקת טווח תדירויות. בכל תדירות שמתאימה לתנודה של קשר בדגימה — המולקולה בולעת את האנרגיה (כפי שראינו בסעיף 8.4). מודדים אילו תדירויות נבלעו וכמה, ומתקבל ספקטרום בליעה — מפה של כל הקשרים הרוטטים בחומר.
מדוע דווקא אינפרה-אדום? כי אנרגיית פוטוני ה-IR מתאימה בדיוק לאנרגיה הדרושה לעורר תנודות של קשרים — בדיוק כפי שראינו בפרק 3, שכל תחום אנרגיה “פותח” תהליך אחר. UV מעורר אלקטרונים; IR, הרך יותר, מעורר תנודות.
8.9 ציר הספקטרום — מספר גל
ספקטרי FTIR מוצגים כמעט תמיד ביחידות מיוחדות: cm⁻¹ (הופכי הסנטימטר), גודל הנקרא מספר גל (Wavenumber). מדוע לא תדירות רגילה או אורך גל?
מספר הגל הוא פשוט מספר הגלים שנכנסים בסנטימטר אחד, והוא פרופורציונלי ישירות לתדירות ולאנרגיה — מספר גל גבוה = תדירות גבוהה = אנרגיה גבוהה. זה נוח כפליים: המספרים יוצאים בטווח עגול ונוח (בערך 400–4000), והקשר לאנרגיה ישיר ופשוט. לכן כשרואים פסגה ב-cm⁻¹ גבוה, יודעים מיד: תנודה אנרגטית — כלומר קשר חזק או אטום קל.
8.10 מבנה ספקטרום FTIR
- ציר X: מספר גל (cm⁻¹), בדרך כלל מוצג מימין (גבוה) לשמאל (נמוך) — מוסכמה היסטורית;
- ציר Y: בליעה או טרנסמיטנס.
כל פסגה (או “עמק”, אם מוצג כטרנסמיטנס) מייצגת תנודה מולקולרית שנבלעה — כלומר, קשר מסוים בחומר.
8.11 אזורים חשובים בספקטרום
וכאן מתחברת תובנת הקפיץ (8.3) ישירות לקריאת הספקטרום. הספקטרום מתחלק לאזורים לפי תדירות, ולא במקרה — הסדר נובע ישירות מחוזק הקשר וממסת האטומים:
4000–2500 cm⁻¹ — קשרי X–H (O–H, N–H, C–H). תדירות גבוהה, כי אטום המימן קל מאוד (מסה קטנה → תדירות גבוהה).
2500–2000 cm⁻¹ — קשרים משולשים (C≡N, C≡C). תדירות גבוהה, כי הקשר המשולש חזק מאוד (קשיחות גבוהה → תדירות גבוהה).
2000–1500 cm⁻¹ — קשרים כפולים (C=O, C=C). תדירות בינונית — קשר חזק פחות מהמשולש.
מתחת ל-1500 cm⁻¹ — אזור טביעת האצבע (Fingerprint), שעליו בסעיף הבא.
שימו לב: אינכם צריכים לשנן את הטבלה הזו בעל-פה — היא נובעת מהיגיון הקפיץ. קשר חזק או אטום קל → תדירות גבוהה → שמאלה בספקטרום… למעשה ימינה, לפי המוסכמה. ההיגיון הוא שחשוב.
8.12 אזור טביעת האצבע
האזור שמתחת ל-1500 cm⁻¹ נקרא אזור טביעת האצבע (Fingerprint Region), והוא מן החשובים בספקטרום. הוא מכיל מספר עצום של תנודות מורכבות ומשולבות של המולקולה כולה — קשה מאוד לפרש כל פסגה בו בנפרד. אך דווקא במורכבות הזו טמון כוחו: שתי מולקולות שונות, אפילו דומות מאוד, יציגו אזור Fingerprint שונה לחלוטין — כמו טביעת אצבע אנושית.
לכן אין מנסים “לקרוא” את האזור הזה פסגה-פסגה, אלא משתמשים בו לזיהוי בדרך אחרת: משווים את כל התבנית למאגר ספקטרים ידועים. התאמה מלאה של אזור טביעת האצבע = זיהוי החומר. זהו בדיוק אופן השימוש המעשי הנפוץ ביותר ב-FTIR.
8.13 קבוצות פונקציונליות אופייניות
מעל אזור טביעת האצבע, פסגות מסוימות מזהות קבוצות פונקציונליות באופן ישיר ואמין:
- הידרוקסיל (O–H) — פס רחב אופייני (הרוחב נובע מקשרי מימן), סביב 3300 cm⁻¹;
- קרבוניל (C=O) — פס חזק מאוד וחד, סביב 1700 cm⁻¹ — מן הפסגות הקלות והשימושיות ביותר לזיהוי;
- אמין (N–H) — סביב 3300 cm⁻¹, צר יותר מ-O–H;
- קשרים ארומטיים — פסים אופייניים בתחומים מסוימים, המסגירים טבעת ארומטית.
צירוף הנוכחות וההיעדרות של פסגות אלה הוא הבסיס לפירוש “ידני” של ספקטרום — למשל, פס קרבוניל חזק שלא היה קודם מעיד שפולימר התחמצן.
8.14 ATR-FTIR
בעבר, מדידת FTIR דרשה הכנת דגימה מורכבת (למשל, לחיצת הדגימה עם KBr לכדור שקוף ל-IR). כיום נפוץ מאוד אבזר בשם ATR — Attenuated Total Reflection (החזרה פנימית מוחלשת), ששינה את התמונה לחלוטין.
ב-ATR פשוט מניחים את הדגימה על גביש מיוחד, וקרן ה-IR “ממששת” את פני השטח דרך החזרה פנימית. היתרונות עצומים מבחינה מעשית: השיטה מהירה, כמעט ללא הכנת דגימה, ומתאימה ישירות למוצקים ולפולימרים — מניחים חתיכת פלסטיק על הגביש, ותוך שניות מקבלים ספקטרום. זו אחת הסיבות ש-FTIR כה נפוץ וזמין היום: ATR הפך אותו לכלי כמעט “לחץ-וקבל”. למי שיעבוד במעבדה, זהו לרוב המפגש הראשון עם FTIR.
8.15 יישומים בחקר חומרים
FTIR נפוץ מאוד בזיהוי ואפיון של פולימרים, ציפויים, דבקים, חומרים אורגניים, תוצרי קורוזיה, וזיהומים אורגניים — בכל מקום שבו השאלה היא “אילו קשרים/קבוצות יש כאן?”.
חלק ג’: ספקטרוסקופיית Raman
8.16 מדוע נדרשת שיטה נוספת?
במבט ראשון נדמה ש-FTIR פותר הכל. אך יש מצבים רבים שבהם הוא מוגבל, ודווקא שם נכנסת Raman:
- מים בולעים חזק מאוד ב-IR — ולכן קשה למדוד דגימות מימיות ב-FTIR (אות המים מציף הכל). זו מגבלה קשה בחקר תמיסות ומערכות ביולוגיות;
- חלק מן התנודות אינן “פעילות” ב-IR — כלומר, פשוט אינן מופיעות בספקטרום (נסביר מיד מדוע);
- לעיתים קשה לבצע מדידות מקומיות ממוקדות ב-FTIR.
לכן פותחה Raman — שיטה תנודתית גם היא, אך המבוססת על מנגנון פיזיקלי שונה לחלוטין (פיזור במקום בליעה), ולכן משלימה את FTIR במקומות שבהם הוא חלש.
8.17 פיזור אור
כשאור פוגע בחומר, רוב הפוטונים מפוזרים ללא שינוי באנרגיה — הם פשוט משנים כיוון. זהו פיזור ריילי (Rayleigh), והוא הרוב המוחלט.
אך חלק זעיר מן הפוטונים (כאחד למיליון) מחליף אנרגיה עם המולקולה בעת הפיזור — הפוטון “נותן” או “לוקח” קצת אנרגיה, בכמות השווה בדיוק לאנרגיית תנודה של המולקולה. זהו פיזור רמאן (Raman), וזה האות הנושא את המידע. עצם היותו כה נדיר הוא שהופך את Raman לאות חלש (סעיף 8.22).
8.18 אפקט Raman — Stokes ו-Anti-Stokes
מה קורה באותו פיזור נדיר? שני מקרים:
- אם המולקולה קולטת אנרגיה מהפוטון (הפוטון יוצא חלש יותר): מתקבל Stokes Shift;
- אם המולקולה מוסרת אנרגיה לפוטון (הפוטון יוצא חזק יותר): מתקבל Anti-Stokes Shift.
בשני המקרים, שינוי האנרגיה של הפוטון שווה בדיוק לאנרגיית התנודה — וזה מה שמודדים. בדרך כלל פסי Stokes חזקים יותר מ-Anti-Stokes. הסיבה פשוטה ויפה: בטמפרטורת החדר, רוב המולקולות נמצאות במצב היסוד (הרמה התחתונה), ולכן רובן יכולות רק לקלוט אנרגיה (Stokes). רק מעטות נמצאות כבר במצב מעורר ויכולות למסור אנרגיה (Anti-Stokes). לכן מודדים בדרך כלל את פסי ה-Stokes.
8.19 כיצד מתקבל ספקטרום Raman?
מאירים את הדגימה בלייזר (אור חד-תדרי עוצמתי), ומודדים את שינוי האנרגיה של הפוטונים המפוזרים ביחס ללייזר המקורי. כל שינוי אנרגיה מתאים לתנודה מולקולרית. התוצאה היא ספקטרום הדומה במידה רבה לספקטרום FTIR — גם הוא מפה של תנודות החומר — אך מתקבל בדרך אחרת לגמרי, ולכן נושא מידע משלים.
8.20 כללי הברירה — מדוע השיטות משלימות
כאן הנקודה העמוקה והחשובה ביותר בהבנת היחס בין שתי השיטות: לא כל תנודה הנראית ב-FTIR מופיעה ב-Raman, ולהפך. מדוע? משום ששתי השיטות “מתעוררות” ממנגנונים פיזיקליים שונים:
- FTIR רגיש לתנודות שמשנות את מומנט הדיפול של המולקולה (חלוקת המטען). תנודה כזו “מתנדנדת חשמלית”, והשדה החשמלי של קרינת ה-IR יכול לאחוז בה.
- Raman רגיש לתנודות שמשנות את הקיטוביות (Polarizability) של המולקולה — כמה קל לעוות את ענן האלקטרונים שלה.
מכאן נובע כלל יפה: תנודות סימטריות נוטות להיות חזקות ב-Raman וחלשות (או נעדרות) ב-FTIR, ולהפך. דוגמה קיצונית: מולקולות סימטריות לחלוטין כמו O₂ ו-N₂ (שני אטומים זהים) אינן משנות מומנט דיפול בתנודתן, ולכן הן “שקופות” ל-IR לגמרי — אך נראות היטב ב-Raman. וההפך מסביר את מגבלת המים: למים מומנט דיפול גדול ותנודות חזקות ב-IR (ולכן הם מציפים את ספקטרום ה-FTIR), אך קיטוביותם משתנה מעט, ולכן הם חלשים ב-Raman — מה שהופך את Raman לאידיאלי דווקא לתמיסות מימיות.
זהו ההסבר היסודי לכל ההשלמה בין השיטות: הן “רואות” תנודות משלימות. תנודה שאחת מהן מחמיצה, השנייה לרוב תופסת.
8.21 יתרונות Raman
- מתאים לעבודה במים (בניגוד ל-FTIR) — יתרון מכריע לתמיסות וביולוגיה;
- הכנת דגימה מינימלית;
- רזולוציה מרחבית טובה — אפשר למקד את הלייזר לנקודה זעירה ולמדוד מקומית (אף למפות, ב-Raman microscopy);
- מתאים לחומרים אנאורגניים רבים (תחמוצות, פחמן, מינרלים).
8.22 מגבלות Raman
- אות חלש יחסית — שכן פיזור רמאן נדיר (כאחד למיליון, סעיף 8.17);
- פלואורסצנציה עלולה להפריע — אם הדגימה פולטת פלואורסצנציה, היא עלולה “להציף” את אות הרמאן החלש;
- ציוד יקר יותר (לייזר, גלאי רגיש).
חלק ד’: FTIR לעומת Raman
8.23 מה משותף?
שתי השיטות חוקרות תנודות מולקולריות, מספקות מידע על קשרים כימיים וקבוצות פונקציונליות, ומשמשות לזיהוי חומרים. במובן זה הן “בנות דודות” — אותה שאלה, מנגנונים שונים.

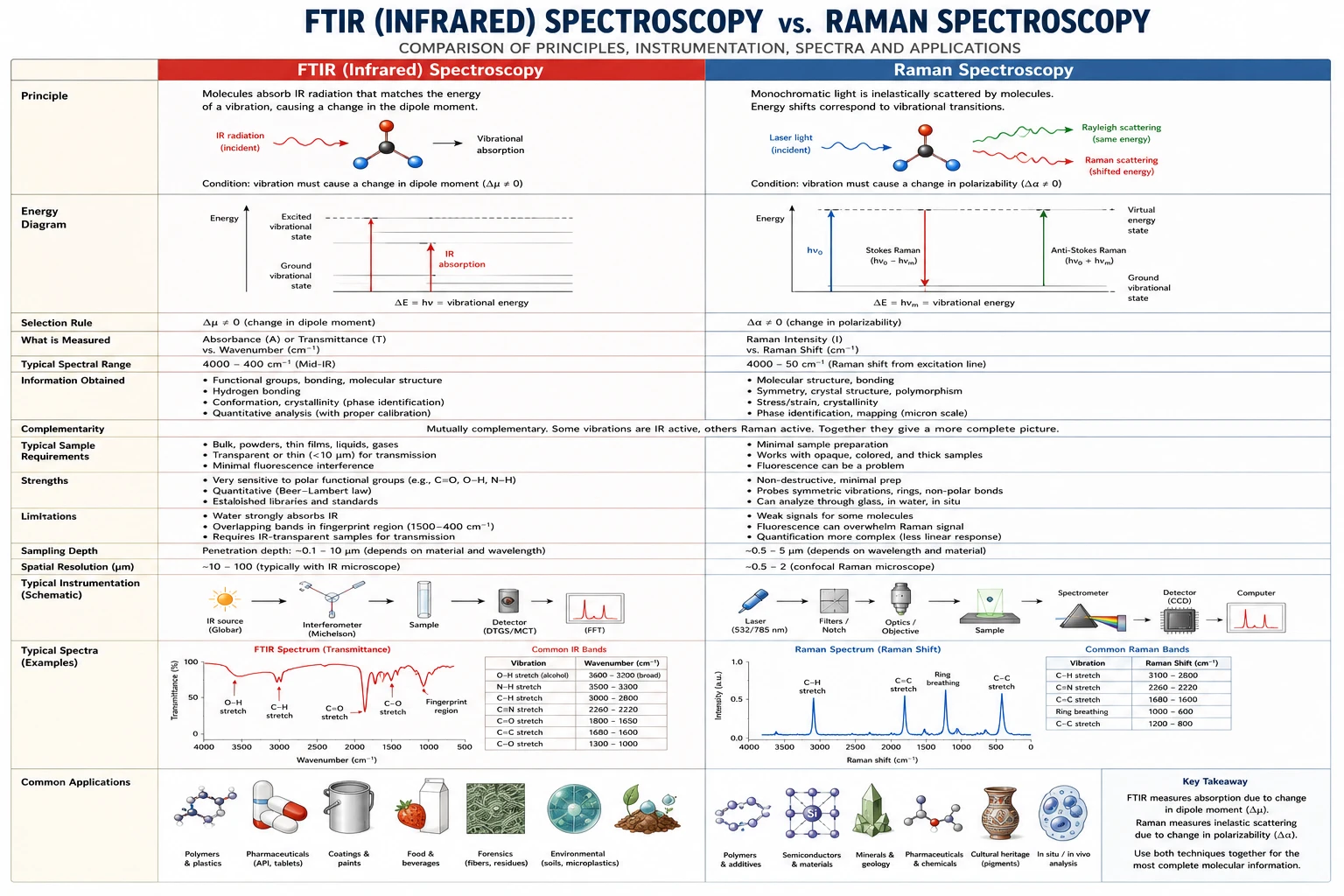

8.24 מה שונה?
| תכונה | FTIR | Raman |
|---|---|---|
| מנגנון | בליעת IR | פיזור לא-אלסטי |
| מקור קרינה | מקור IR | לייזר |
| רגיש לתנודה ש… | משנה מומנט דיפול | משנה קיטוביות |
| מים | בעייתיים (בליעה חזקה) | נוחים |
| מדידות מקומיות | מוגבלות | טובות |
| עוצמת אות | חזק | חלש |
8.25 מדוע משתמשים בשתיהן?
מכל מה שראינו, התשובה ברורה: מאחר ששתי השיטות רגישות לתנודות משלימות (דיפול מול קיטוביות), ספקטרום אחד לבדו לרוב אינו נותן את התמונה המלאה. תנודה “אילמת” ב-FTIR עשויה להיות חזקה ב-Raman. שילוב של שתיהן מאפשר לראות את כל התנודות, ולקבל תמונה מלאה של המבנה הכימי — ולכן במעבדות רבות הן עומדות זו לצד זו.
חלק ה’: יישומים בחקר חומרים
8.26 זיהוי פולימרים
אחד היישומים החשובים ביותר. בעזרת אזור טביעת האצבע אפשר להבחין בקלות בין פולימרים נפוצים — PE, PP, PET, ניילון, PMMA ורבים אחרים — כל אחד עם ספקטרום ייחודי. זהו כלי יומיומי בתעשיית הפלסטיק ובמיחזור.
8.27 קורוזיה
זיהוי תוצרי קורוזיה: תחמוצות, הידרוקסידים, קרבונטים, סולפטים. מאחר שאלה תרכובות בעלות קשרים אופייניים, השיטות התנודתיות מזהות אותן היטב (ו-Raman חזק במיוחד בתחמוצות).
8.28 ציפויים וצבעים
קביעת הרכב השכבות האורגניות, וזיהוי שינויים (התחמצנות, התפרקות).
8.29 חומרים קרמיים
זיהוי פאזות ומבנים מקומיים — כאן Raman שימושי במיוחד בזכות הרזולוציה המרחבית.
8.30 בקרת איכות
השוואה ישירה בין חומר תקין לחומר פגום — הספקטרום כ”טביעת אצבע” חושף מיד אם משהו השתנה בהרכב הכימי.
מה FTIR ו-Raman אינם יודעים לעשות?
חשוב לזכור את הגבולות. השיטות התנודתיות אינן מספקות בדרך כלל:
- הרכב יסודי (זו מלאכת EDS, XRF, ICP);
- מבנה גבישי (XRD);
- מידע מורפולוגי (מיקרוסקופיה);
- ריכוזים מדויקים ללא כיול מתאים.
הן מצוינות בשאלת “אילו קשרים וקבוצות?”, אך עיוורות לשאר. לכן, כרגיל בקורס, הן משמשות יחד עם XRD, SEM, EDS, XPS ו-NMR — כל אחת תורמת את חלקה לפאזל.
סיכום
FTIR ו-Raman הן שיטות ספקטרוסקופיות המבוססות על תנודות מולקולריות — דימוי הקפיץ, שבו חוזק הקשר ומסת האטומים קובעים את תדירות התנודה האופיינית של כל קשר.
FTIR מודד בליעת קרינת אינפרה-אדום, ורגיש לתנודות המשנות את מומנט הדיפול. Raman מודד פיזור לא-אלסטי של אור לייזר, ורגיש לתנודות המשנות את הקיטוביות. ההבדל הזה הוא בדיוק מה שהופך אותן למשלימות: תנודה אילמת באחת לרוב נראית בשנייה, ולכן שילובן נותן תמונה מלאה (וגם פותר את בעיית המים, שקשה ל-FTIR ונוח ל-Raman).
שתי השיטות מספקות מידע על קשרים וקבוצות פונקציונליות, ומשמשות נרחבות לזיהוי פולימרים, ציפויים ותוצרי קורוזיה. בפרק הבא נעבור לשיטה שונה לחלוטין, המבוססת לא על תנודות אלא על התנהגות גרעיני האטומים בשדה מגנטי — תהודה מגנטית גרעינית (NMR).
