פרק 9. תהודה מגנטית גרעינית (NMR)

9.1 מדוע נדרשת שיטה נוספת?

בפרקים הקודמים הכרנו שיטות אנליטיות חזקות. חלקן מספרות לנו אילו יסודות נמצאים בדגימה, אחרות מזהות קשרים כימיים או קבוצות פונקציונליות. כך, למשל, ספקטרוסקופיית FTIR או Raman מסוגלת לומר לנו שבמולקולה קיימת קבוצת קרבוניל או קשר O–H. זהו מידע יקר ערך, אך הוא חלקי.

שאלות רבות וחשובות נותרות ללא מענה:

• כיצד מחוברים האטומים זה לזה ברצף המבני?
• שתי מולקולות בעלות אותו הרכב יסודי — האם הן אכן אותה מולקולה, או איזומרים שונים?
• מהי הסביבה הכימית המדויקת של אטום מסוים?
• כיצד בנוי שלד הפחמן של פולימר?
• מה קורה ברמת האטום בתוך מוצק גבישי או זכוכיתי?

FTIR ו-Raman מזהות סוגי קשרים, אך אינן מספקות בדרך כלל תיאור מלא של המבנה — כלומר, סדר החיבור של האטומים והסביבה של כל אחד מהם בנפרד.

לשם כך פותחה אחת השיטות החשובות והעוצמתיות ביותר בכימיה ובמדע החומרים:

תהודה מגנטית גרעינית (Nuclear Magnetic Resonance, NMR).

הרעיון המרכזי של NMR שונה מהותית מכל מה שראינו עד כה: במקום לבחון את האלקטרונים או את הקשרים, אנו “מקשיבים” ישירות לגרעיני האטומים עצמם. מתברר שהגרעין רגיש בעדינות רבה לסביבתו האלקטרונית, ולכן הוא מדווח לנו — אטום אחר אטום — היכן בדיוק הוא יושב במולקולה.

---

9.2 מהו ספין גרעיני?

הבסיס הפיזיקלי של NMR הוא תכונה קוונטית של הגרעין הנקראת ספין.

חשוב להבהיר מיד: למרות השם (“סיבוב”), אין מדובר בסיבוב ממשי של הגרעין סביב צירו. הספין הוא תכונה פנימית ובסיסית של חלקיקים, בדומה למטען או למסה. ברמה היסודית ביותר, הספין קשור לאופן שבו החלקיק משתייך לסימטריה מסוימת של הטבע — אין לכך אנלוגיה מכנית פשוטה מעולם היומיום, וזו אחת הנקודות שבהן הפיזיקה הקלאסית פשוט אינה עובדת.

למרבה המזל, לצורך השימוש המעשי ב-NMR איננו זקוקים לתמונה הקוונטית המלאה. די בתמונה אינטואיטיבית אחת ומדויקת מספיק: גרעין בעל ספין מתנהג כמו מגנט זעיר. יש לו קוטב צפוני וקוטב דרומי, והוא מסוגל להגיב לשדה מגנטי חיצוני בדיוק כפי שמחט מצפן מגיבה לשדה המגנטי של כדור הארץ.

מכאן נובעת מיד הבחנה קריטית:

• גרעינים בעלי ספין אפס אינם מתנהגים כמגנטים כלל. הם “שקופים” לחלוטין לשדה מגנטי חיצוני, ולכן אי אפשר למדוד אותם ב-NMR.
• גרעינים בעלי ספין שונה מאפס מתנהגים כמגנטים זעירים, מגיבים לשדה החיצוני, ולכן הם נגישים למדידה.

כל שיטת NMR נשענת על הקבוצה השנייה.

---

9.3 אילו גרעינים ניתן למדוד?

מהאמור לעיל נובע שלא כל גרעין מתאים ל-NMR — הגרעין חייב להיות בעל ספין שונה מאפס.

קיים כלל אצבע אמפירי שימושי לקביעת השאלה אילו גרעינים פעילים: הדבר תלוי בזוגיות של מספר הפרוטונים ומספר הנייטרונים בגרעין. גרעין שבו גם מספר הפרוטונים וגם מספר הנייטרונים זוגיים — הספין שלו אפס, והוא בלתי פעיל ב-NMR. אם לפחות אחד מהם אי-זוגי, לגרעין יש ספין שונה מאפס והוא פעיל.

דוגמה מאלפת היא הפחמן. האיזוטופ הנפוץ ¹²C (שישה פרוטונים, שישה נייטרונים — שניהם זוגיים) הוא בלתי פעיל לחלוטין, בעוד שהאיזוטופ הנדיר ¹³C (שישה פרוטונים, שבעה נייטרונים) הוא פעיל. זו הסיבה שספקטרוסקופיית ¹³C, שנדון בה בהמשך, סובלת מרגישות נמוכה — האיזוטופ הפעיל מהווה רק כ-1% מהפחמן הטבעי.

בין הגרעינים החשובים והשימושיים ביותר:

• ¹H
• ¹³C
• ¹⁹F
• ³¹P
• ²⁹Si
• ²⁷Al

חלוקה לפי תחומי שימוש מבהירה את התמונה. בכימיה אורגנית עיקר העבודה נעשית עם ¹H ו-¹³C — הגרעינים שבונים כל מולקולה אורגנית. בחקר חומרים, לעומת זאת, חשיבות מיוחדת נודעת ל-²⁹Si (זכוכיות, סיליקטים), ²⁷Al (אלומינות, זאוליטים), ³¹P (פוספטים) ו-¹³C (פולימרים, חומרי פחמן).

---

9.4 מה קורה בשדה מגנטי?

כל עוד הגרעינים נמצאים מחוץ לשדה מגנטי, ה”מגנטים הזעירים” שלהם מצביעים לכל הכיוונים באקראי, וכל האוריינטציות שקולות באנרגייתן. המצב משתנה כאשר מכניסים את הדגימה לתוך שדה מגנטי חזק.

בשדה מגנטי הגרעין יכול להימצא במספר מצבי אנרגיה בדידים. מספר המצבים נקבע על פי אותו עיקרון קוונטי המוכר לנו מן הספין האלקטרוני: מספר המצבים שווה ל-

$M=2S+1$

כאשר $S$ הוא הספין הגרעיני.

המקרה הפשוט והחשוב ביותר הוא ספין $S=1/2$ (כמו ב-¹H וב-¹³C). כאן מתקבלים בדיוק שני מצבים ($M=2$):

• מצב בעל אנרגיה נמוכה יותר — המגנט הגרעיני מיושר עם השדה החיצוני (האנלוגיה: מחט מצפן שנחה לכיוון צפון).
• מצב בעל אנרגיה גבוהה יותר — המגנט מיושר נגד השדה (האנלוגיה: מחט מצפן שמחזיקים בכוח נגד כיוון צפון).

הפרש האנרגיה בין שני המצבים הוא קטן מאוד — קטן בהרבה מהפרשי האנרגיה שראינו בספקטרוסקופיות אופטיות. דווקא בגלל שהוא כה קטן, הוא נופל בתחום אנרגיות גלי הרדיו. וזה — כפי שנראה מיד — בדיוק מה שהופך את כל השיטה לאפשרית.

---

9.5 תהודה

אם מקרינים כעת את הדגימה בגלי רדיו, ומכווננים את תדר הקרינה כך שאנרגיית הפוטון תהיה שווה בדיוק להפרש האנרגיה בין שני מצבי הגרעין — מתרחש דבר מיוחד. הגרעינים סופגים את האנרגיה ו”קופצים” מן המצב התחתון אל המצב העליון.

ההתאמה המדויקת הזו בין תדר הקרינה להפרש האנרגיה היא תופעת התהודה (resonance), וממנה נגזר שם השיטה כולה. כאשר התדר אינו מתאים — לא קורה דבר; כאשר הוא מתאים בדיוק — המערכת בולעת אנרגיה.

ספיגת האנרגיה הזו ניתנת לגילוי: המכשיר קולט אות אלקטרוני שמקורו במעבר הגרעינים בין המצבים. מן האות הזה, לאחר עיבוד, נבנה הספקטרום — גרף שבו כל גרעין (או כל קבוצת גרעינים שקולים) מופיע כפסגה במיקום מסוים.

---

9.6 מדוע גרעינים של אותו יסוד נותנים אותות שונים?

כאן מגיעה הנקודה שבה NMR הופך מתופעה פיזיקלית מעניינת לכלי אנליטי רב עוצמה.

לכאורה, כל גרעיני המימן בעולם זהים זה לזה — אותו פרוטון בודד. אם כך, היינו מצפים שכל אטומי המימן בדגימה ייתנו אות אחד בלבד, באותו תדר בדיוק. אך בפועל, בספקטרום של מולקולה אורגנית טיפוסית מתקבלים כמה אותות נפרדים. מדוע?

התשובה היא לב העניין: הגרעין אינו “מרגיש” רק את השדה המגנטי החיצוני שהפעלנו עליו. הוא מוקף בענן של אלקטרונים — אלקטרוני הקשרים והאטום שלו — ואלקטרונים אלה, בהיותם חלקיקים טעונים בתנועה, יוצרים בעצמם שדות מגנטיים מקומיים זעירים.

השדה האפקטיבי שהגרעין חווה הוא אפוא הסכום של השדה החיצוני בתוספת התרומות המקומיות של האלקטרונים סביבו. מאחר שהסביבה האלקטרונית של כל אטום במולקולה היא ייחודית, כל גרעין בסביבה כימית שונה חווה שדה אפקטיבי שונה במקצת — ולכן נכנס לתהודה בתדר שונה במקצת. כך הופך הגרעין למעין “חיישן” של סביבתו הכימית.

---

9.7 המיסוך האלקטרוני

את ההשפעה של האלקטרונים נוח לתאר במונח מיסוך (Shielding).

האלקטרונים הסובבים את הגרעין מגינים עליו באופן חלקי מפני השדה החיצוני — הם “ממסכים” אותו. ככל שצפיפות האלקטרונים סביב הגרעין גבוהה יותר, כך המיסוך חזק יותר:

• גרעין מסוכך היטב (סביבה עשירת אלקטרונים) חווה שדה אפקטיבי חלש יותר.
• גרעין בלתי מסוכך (סביבה דלת אלקטרונים, למשל בקרבת אטום אלקטרושלילי) חווה שדה אפקטיבי חזק יותר.

ההבדלים בין הסביבות הם קטנים מאוד — שינויים של חלקי מיליון בשדה האפקטיבי — אך דווקא הבדלים זעירים אלה הם מקור המידע החשוב ביותר ב-NMR. עוצמתה של השיטה נובעת מן הרגישות יוצאת הדופן של הגרעין לסביבתו.

הערה על המכשיר וזהירות מעשית

כדי לייצר את ההבדלים הזעירים האלה ולמדוד אותם, דרוש שדה מגנטי חזק ויציב במיוחד. ליבו של מכשיר NMR מודרני הוא מגנט-על (סופרמגנט) — סליל מוליך-על המקורר בהליום נוזלי, היוצר שדה מגנטי קבוע ועצום בעוצמתו. סביב הדגימה מצוי גם סליל רדיו המשמש הן לשידור פולס גלי הרדיו והן לקליטת האות החוזר מן הגרעינים.

מכאן נובעת אזהרת בטיחות מעשית וחשובה: השדה המגנטי בקרבת מכשיר NMR חזק מאוד וקבוע, גם כאשר המכשיר “אינו מודד”. יש להרחיק מקרבת המגנט כל חפץ פרומגנטי, אך לא פחות חשוב — לאנשים עם קוצב לב אסור להתקרב למגנט, שכן השדה עלול לשבש את פעולתו. כמו כן, השדה מוחק לחלוטין כרטיסי אשראי, כרטיסי מגנט ומדיה מגנטית — אלה לעולם אינם צריכים להתקרב למכשיר.

---

9.8 היסט כימי

עלינו עכשיו במידה כמותית לתיאור מיקום האות. הגודל המשמש לכך נקרא היסט כימי (Chemical Shift), מסומן באות היוונית

$\delta$

ונמדד ביחידות של ppm (חלקי מיליון, parts per million).

מדוע davka ppm, ולא יחידת תדר ישירה כמו הרץ? כאן נמצאת אחת הנקודות החשובות והמבלבלות ביותר לסטודנטים, וכדאי להבין אותה לעומק.

תדר התהודה עצמו (בהרץ) תלוי בעוצמת המגנט של המכשיר. אותו פרוטון יתהודד בתדר אחד במכשיר של 300 MHz, ובתדר אחר לגמרי במכשיר של 600 MHz. אילו היינו מדווחים תדרים, לא ניתן היה כלל להשוות בין ספקטרום שנמדד במעבדה אחת לבין ספקטרום ממעבדה אחרת.

הפתרון: ההיסט הכימי δ מוגדר כיחס בין הזזת התדר של האות לבין תדר התפעול של המכשיר —

$\delta =\frac{{\nu }_{\text{דגימה}}-{\nu }_{\text{ייחוס}}}{{\nu }_{\text{מכשיר}}}\times 10^6$

מכיוון שגם המונה וגם המכנה גדלים פרופורציונית לעוצמת המגנט, המנה אינה תלויה במכשיר כלל. ערך ה-δ של פרוטון מסוים הוא תכונה של הסביבה הכימית שלו, זהה בכל מכשיר בעולם. בכך הופך ההיסט הכימי לשפה אוניברסלית. (המכפלה ב-$10^6$ היא בדיוק זו שנותנת את היחידה “חלקי מיליון”.)

---

9.9 חומר הייחוס

נותרה שאלה אחת: מהי נקודת האפס? כדי שכל המעבדות ידברו באותה שפה, נחוץ חומר ייחוס מוסכם, שכלפיו נמדד ההיסט של כל שאר האותות.

חומר הייחוס המקובל ב-¹H וב-¹³C NMR הוא TMS — טטרה-מתיל-סילאן (Tetramethylsilane), Si(CH₃)₄. עבורו מוגדר באופן שרירותי:

$\delta =0\text{ ppm}$

הבחירה ב-TMS אינה מקרית, והיא ממחישה יפה את כל מה שלמדנו על מיסוך:

• כל שנים-עשר הפרוטונים שלו שקולים (ארבע קבוצות מתיל זהות סביב אטום סיליקון מרכזי, בסימטריה גבוהה), ולכן הוא נותן פסגה אחת חדה בלבד — נוחה מאוד כסימן ייחוס.
• הסיליקון הוא יסוד בעל אלקטרושליליות נמוכה מזו של הפחמן. לכן הוא “דוחף” צפיפות אלקטרונים אל עבר הפרוטונים, אלה ממוסכים בצורה חזקה במיוחד, וההיסט שלהם נמצא בקצה אחד של הסקלה. כתוצאה מכך כמעט כל הפרוטונים האורגניים ה”רגילים” מופיעים בערכי δ גבוהים מאפס, וה-TMS משמש כקצה נוח ונקי של הסולם.
• הוא אינרטי כימית, נדיף (קל לסילוק מהדגימה), ואינו מתערבב במולקולה הנחקרת.

---

9.10 משמעות ההיסט הכימי

מאחר שההיסט הכימי משקף את הסביבה האלקטרונית, מתברר שכל סוג של פרוטון מופיע בתחום δ אופייני וצפוי. זו הסיבה שההיסט הכימי הוא כלי כה רב-ערך לזיהוי מבני.

כמה דוגמאות אופייניות (ל-¹H), המסודרות מן הממוסך אל הבלתי-ממוסך:

• פרוטונים של אלקאנים (C–H פשוט) — בערכי δ נמוכים, סביב 0.9–1.5 ppm.
• פרוטונים סמוכים לחמצן באלכוהולים ובאתרים — δ גבוה יותר, סביב 3.3–4.0 ppm, משום שהחמצן האלקטרושלילי מושך אלקטרונים ומחליש את המיסוך.
• פרוטונים ארומטיים — סביב 7 ppm.
• פרוטונים של אלדהידים (CHO) — גבוה מאוד, סביב 9–10 ppm.
• פרוטונים של חומצות קרבוקסיליות (COOH) — בקצה הסקלה, 10–12 ppm ואף יותר.

הכלל הכללי פשוט: ככל שהפרוטון קרוב יותר לאטומים או קבוצות אלקטרושליליות (המושכים ממנו צפיפות אלקטרונים ומחלישים את המיסוך), כך ההיסט הכימי שלו גבוה יותר. מיקום האות לבדו מספק אפוא רמז מבני ראשון ומשמעותי.

---

חלק א’: NMR של פרוטונים (¹H NMR)

לאחר שהבנו את העקרונות, נפנה לשיטה המרכזית בכימיה אורגנית — ¹H NMR. ניתוח של ספקטרום פרוטונים נשען על שלושה סוגי מידע, ונבנה אותם בזה אחר זה: מספר האותות, שטחם, והפיצול שלהם.

9.11 מספר האותות

השאלה הראשונה בכל ניתוח היא:

כמה אותות נפרדים קיימים בספקטרום?

הכלל פשוט ויסודי: מספר האותות שווה למספר סוגי המימנים השונים במולקולה. כל סוג של מימן — כל קבוצת פרוטונים בעלי סביבה כימית זהה — תורם אות אחד.

לפני שנמשיך, עלינו אם כן להבין מתי שני פרוטונים נחשבים “מאותו סוג”.

9.12 שקילות פרוטונים (Equivalence)

שני פרוטונים נקראים שקולים (equivalent) אם הם נמצאים בסביבה כימית זהה — כלומר, אם ניתן להחליף ביניהם מבלי לשנות דבר במולקולה. פרוטונים שקולים נותנים אות אחד משותף; פרוטונים בלתי-שקולים נותנים אותות נפרדים.

הדרך הפרקטית לבדוק זאת היא לבחון את הסימטריה של המולקולה. אם פעולת סימטריה (כגון שיקוף או סיבוב) מעבירה פרוטון אחד למקום השני, השניים שקולים. כך, למשל, שלושת הפרוטונים של קבוצת CH₃ שקולים תמיד זה לזה (הקבוצה מסתובבת חופשית סביב הקשר), וכן שני הפרוטונים של רוב קבוצות ה-CH₂.

עידון חשוב (לתשומת לב): לעיתים שני הפרוטונים של אותה קבוצת CH₂ אינם שקולים זה לזה, ואז הם עשויים לתת אותות נפרדים. זה קורה כאשר הסביבה משני צידי הקבוצה שונה — בפרט, כאשר במולקולה קיים מרכז כיראלי בקרבת מקום. פרוטונים כאלה נקראים דיאסטראוטופיים. אין צורך להעמיק כאן בטרמינולוגיה המלאה (הומוטופי / אננטיוטופי / דיאסטראוטופי); די לזכור את העיקרון: שני פרוטונים שקולים רק אם הסביבה הכימית סביבם זהה לחלוטין. כאשר אתם רואים בספקטרום יותר אותות ממה שציפיתם “בעיניים”, זה לעיתים קרובות המקור.

דוגמאות פשוטות

במתאן, CH₄ — כל ארבעת המימנים שקולים מטעמי סימטריה. מתקבל אות אחד.

באתנול, CH₃CH₂OH — קיימים שלושה סוגים שונים של מימנים:

• שלושת מימני ה-CH₃;
• שני מימני ה-CH₂;
• מימן ה-OH.

לכן מתקבלים שלושה אותות.

---

9.13 אינטגרציה

הסוג השני של המידע הוא עוצמת האות, או ליתר דיוק — השטח הכלוא מתחת לפסגה.

הכלל: שטח האות פרופורציונלי למספר הגרעינים התורמים לו. המכשיר מודד שטחים אלה ומציג אותם כ”אינטגרל” — לרוב בצורת מדרגה מעל כל אות, שגובהה פרופורציונלי לשטח.

מכאן ניתן לקבוע את היחס בין מספרי הפרוטונים בקבוצות השונות. נשוב לאתנול: שלוש קבוצות המימן (CH₃ : CH₂ : OH) מכילות 3, 2 ו-1 פרוטונים בהתאמה, ולכן שטחי האותות יעמדו ביחס

$3:2:1$

שימו לב לנקודה מתודית חשובה: האינטגרציה נותנת יחסים בלבד, לא מספרים מוחלטים. יחס של 3:2:1 זהה ליחס של 6:4:2. כדי לתרגם את היחס למספרים מוחלטים יש להיעזר במידע נוסף — למשל בנוסחה המולקולרית.

---

9.14 פיצול אותות

הסוג השלישי של המידע — ולעיתים העשיר ביותר — נסתר בצורת האות עצמו. עד כה התייחסנו לכל אות כאל פסגה יחידה, אך בפועל אותות רבים אינם פסגה אחת אלא מתפצלים למספר פסגות צמודות (דובלט, טריפלט וכן הלאה).

תופעה זו, הנקראת פיצול ספין-ספין (spin–spin coupling), נובעת מאינטראקציה מגנטית בין גרעין נתון לבין גרעיני המימן השכנים לו — אלה היושבים על האטום הסמוך.

הרעיון האינטואיטיבי: כפי שראינו, כל פרוטון הוא מגנט זעיר. פרוטון שכן יכול להיות מיושר עם השדה או נגדו, ובכל אחד משני המצבים הוא משנה במעט את השדה האפקטיבי שחווה הפרוטון הנמדד. כתוצאה מכך הפרוטון הנמדד “מרגיש” לא שדה אחד אלא כמה שדות מעט שונים — בהתאם לאוריינטציות האפשריות של שכניו — והאות שלו מתפצל בהתאם.

9.15 כלל n+1 ומשולש פסקל

הכלל המעשי המתאר את הפיצול הוא פשוט להפליא, בקירוב הראשון:

אות של פרוטון בעל n שכנים שקולים מתפצל ל-n + 1 פסגות.

הדוגמאות הבסיסיות:

• 0 שכנים → פסגה אחת → סינגלט
• 1 שכן → 2 פסגות → דובלט
• 2 שכנים → 3 פסגות → טריפלט
• 3 שכנים → 4 פסגות → קוורטט

אך הכלל אינו עוצר במספר הפסגות — הוא קובע גם את היחס בין עוצמותיהן, וזו נקודה שכמעט תמיד מפתיעה את הסטודנטים. הפסגות אינן שוות בגובהן. למשל, בטריפלט היחס אינו 1:1:1 אלא 1:2:1.

מדוע? נחזור לרעיון השכנים. נניח שני פרוטונים שכנים. כל אחד מהם יכול להיות “למעלה” (↑) או “למטה” (↓). יש אפוא ארבע אפשרויות שקולות בהסתברותן: ↑↑, ↑↓, ↓↑, ↓↓. אך מבחינת השדה שהן יוצרות על הפרוטון הנמדד, ↑↓ ו-↓↑ זהות (סך התרומה אפס). לכן מתקבלים שלושה שדות אפשריים, שהאמצעי שבהם נפוץ פי שניים — ומכאן היחס 1:2:1.

באופן כללי, היחסים בין עוצמות הפסגות נתונים בדיוק על ידי מקדמי משולש פסקל (Pascal’s triangle), שבו כל מספר הוא סכום שני המספרים שמעליו:

n = 0                1                סינגלט
n = 1              1   1              דובלט
n = 2            1   2   1            טריפלט
n = 3          1   3   3   1          קוורטט
n = 4        1   4   6   4   1        קווינטט

כך, קוורטט (3 שכנים) מורכב מארבע פסגות ביחס עוצמות 1:3:3:1. הכרת המשולש מאפשרת לא רק לספור פסגות אלא גם לאמת שהפיצול הנצפה אכן תואם את המבנה המשוער.

הערה על תוקף הכלל

כלל n+1 הוא קירוב התקף כאשר הפרוטונים השכנים שקולים זה לזה ומרוחקים בהיסט הכימי שלהם מן הפרוטון הנמדד. כאשר תנאים אלה אינם מתקיימים (שכנים מכמה סוגים שונים, או היסטים קרובים), הפיצול מורכב יותר. לרמת קורס זה די בכלל n+1 ובמודעות לכך שזהו קירוב.

---

9.16 כיצד קוראים ספקטרום? — סיכום השיטה

נאסוף כעת את שלושת סוגי המידע לכדי שיטת ניתוח אחת. לכל אות בספקטרום נשאל שלוש שאלות:

1. מיקום האות (δ) — באיזו סביבה כימית נמצא הפרוטון? (אלקאן? ליד חמצן? ארומטי?)
2. שטח האות (אינטגרציה) — כמה פרוטונים תורמים לאות?
3. הפיצול (כלל n+1) — כמה פרוטונים שכנים יש לפרוטון זה?

השילוב של שלושת הנתונים — איפה, כמה, ועם מי “מדבר” כל פרוטון — מאפשר להרכיב את המבנה כמו פאזל, ולקבוע מבנים פשוטים בוודאות גבוהה.

9.17 דוגמה קלאסית: אתנול

נדגים את השיטה על אתנול, CH₃CH₂OH. שלושת האותות, וניתוחם המלא:

קבוצה	δ (בקירוב)	אינטגרציה	שכנים	פיצול
CH₃	~1.2 ppm	3H	2 (ה-CH₂)	טריפלט
CH₂	~3.7 ppm	2H	3 (ה-CH₃)	קוורטט
OH	משתנה	1H	(ראו הערה)	סינגלט

ההיגיון: ה-CH₃ ממוסך, ולכן בעל δ נמוך; הוא “רואה” את שני פרוטוני ה-CH₂ ולכן מתפצל לטריפלט (2+1). ה-CH₂ קרוב לחמצן, ולכן בעל δ גבוה יותר; הוא “רואה” את שלושת פרוטוני ה-CH₃ ולכן מתפצל לקוורטט (3+1). האינטגרציה 3:2:1 מאשרת את ההקצאה.

הערה על ה-OH: מדוע ה-OH מופיע כסינגלט, ואינו מפצל את ה-CH₂ ואינו מתפצל בעצמו? בפועל, בדגימות רגילות פרוטון ה-OH מתחלף במהירות בין מולקולות (חילופי פרוטונים). החילוף המהיר “ממצע” את האינטראקציה, וכתוצאה ממנו ה-OH אינו משתתף בפיצול. זו דוגמה יפה לכך שהמציאות מעט עשירה מן הכלל הפשוט — ולכן זהו תרגיל לימוד קלאסי.

9.17א דוגמה מורכבת יותר: 2,3-דימתיל-פנטן-1-אול

נתקדם למולקולה מאתגרת יותר, כדי לראות את השיטה עובדת על שלד פחמני ממשי. המולקולה היא 2,3-dimethylpentan-1-ol.

נכתוב תחילה את השלד ונמספר את שרשרת הפחמן (חמישה פחמנים, עם שתי קבוצות מתיל מסתעפות בעמדות 2 ו-3, וקבוצת OH על C1):

        CH3        CH3
         |          |
  HO-CH2-CH --------CH-----CH2-CH3
   C1    C2         C3      C4   C5

נזהה את סוגי הפרוטונים השונים, אחד אחד:

1. OH (על C1) — פרוטון בודד; סינגלט רחב, δ משתנה (חילופים מהירים, כמו באתנול).
2. CH₂ של C1 (–CH₂–OH) — שני פרוטונים, צמודים לחמצן ולכן בעלי δ גבוה יחסית (~3.4 ppm). שכניהם: הפרוטון היחיד על C2. צפוי דובלט (n=1). עידון: מאחר ש-C2 הוא מרכז סטראוגני, שני פרוטוני ה-CH₂ הם דיאסטראוטופיים ובמדידה מדויקת עשויים להופיע כשני אותות נפרדים — אך לרמת ניתוח ראשונה נתייחס אליהם יחד.
3. CH של C2 — פרוטון בודד, δ בינוני. שכניו: שני פרוטוני ה-CH₂ (C1), שלושת פרוטוני המתיל שעל C2, והפרוטון היחיד שעל C3 — סך הכל שכנים מסוגים שונים, ולכן הפיצול מורכב (מולטיפלט). כאן כלל n+1 הפשוט כבר אינו חל ישירות.
4. CH₃ שעל C2 — שלושה פרוטונים, δ נמוך (~0.9 ppm). שכן יחיד: הפרוטון שעל C2. צפוי דובלט (n=1).
5. CH של C3 — פרוטון בודד, δ בינוני-נמוך. שכניו: הפרוטון על C2, שלושת פרוטוני המתיל שעל C3, ושני פרוטוני ה-CH₂ של C4 — שוב מולטיפלט מורכב.
6. CH₃ שעל C3 — שלושה פרוטונים, δ נמוך. שכן יחיד: הפרוטון על C3. צפוי דובלט.
7. CH₂ של C4 — שני פרוטונים, δ נמוך. שכניהם: הפרוטון על C3 ושלושת פרוטוני ה-CH₃ הסופי (C5) — מולטיפלט.
8. CH₃ של C5 — שלושה פרוטונים, δ נמוך (~0.9 ppm). שכן: שני פרוטוני ה-CH₂ של C4. צפוי טריפלט (n=2).

סיכום ההקצאה הצפויה (אינטגרציה כוללת — 16 פרוטונים):

פרוטונים	δ משוער (ppm)	אינטגרציה	פיצול צפוי
OH	משתנה	1H	סינגלט רחב
C1–H₂ (ליד O)	~3.4	2H	דובלט (מורכב)
C2–H, C3–H	~1.5	2H	מולטיפלטים
C4–H₂	~1.3	2H	מולטיפלט
שתי CH₃ מסתעפות	~0.9	6H	שני דובלטים
C5–H₃ (קצה)	~0.9	3H	טריפלט

המסר החינוכי המרכזי משתי הדוגמאות: באתנול הכל “נקי” וכלל n+1 עובד בדיוק; במולקולה מסועפת אמיתית רואים גם מולטיפלטים מורכבים (כשיש שכנים מכמה סוגים) וגם את אזור ה-0.9 ppm הצפוף של קבוצות המתיל. זהו בדיוק ההבדל בין דוגמת ספר לבין ספקטרום אמיתי, ולכן כדאי לתרגל את שני המקרים.

---

חלק ב’: ¹³C NMR

9.18 מדוע נדרש ¹³C NMR?

ספקטרום הפרוטונים מספק מידע עשיר, אך יש לו מגבלה מובנית: הוא “רואה” רק את אטומי המימן. שלד הפחמן עצמו — עמוד השדרה של כל מולקולה אורגנית — נצפה רק בעקיפין, דרך המימנים הקשורים אליו. פחמן רבעוני (ללא מימנים) “נעלם” כליל מספקטרום הפרוטונים.

לעיתים קרובות נחוץ אפוא מידע ישיר על הפחמנים, וכאן נכנסת לתמונה ספקטרוסקופיית ¹³C NMR.

9.19 האיזוטופ ¹³C

כפי שראינו בסעיף 9.3, רוב הפחמן בטבע הוא ¹²C — בלתי פעיל ב-NMR (שני מספרים זוגיים, ספין אפס). רק האיזוטופ הנדיר ¹³C הוא פעיל, והוא מהווה כ-1.1% בלבד מהפחמן הטבעי. עובדה זו היא בעלת שתי השלכות מנוגדות: מצד אחד היא מקור הרגישות הנמוכה של השיטה, ומצד שני היא מפשטת את הספקטרום (כפי שנראה מיד).

9.20 מה ניתן ללמוד מ-¹³C NMR?

• מספר סוגי הפחמנים במולקולה (כל סביבה שונה → אות נפרד);
• הסביבה הכימית של כל פחמן, דרך ההיסט הכימי שלו;
• נוכחות קבוצות פונקציונליות — לפחמני קרבוניל (C=O), למשל, היסט אופייני וגבוה מאוד (סביב 170–210 ppm), המרוחק מאוד משאר הפחמנים.

טווח ההיסטים ב-¹³C רחב בהרבה מזה של ¹H (כ-0 עד 220 ppm לעומת כ-0 עד 12), ולכן האותות מופרדים היטב זה מזה.

9.21 פישוט הספקטרום: decoupling (הסרת צימוד)

הספקטרום של ¹³C פשוט בדרך כלל בהרבה מספקטרום פרוטונים — לרוב מתקבל פסגה אחת חדה לכל סוג פחמן, ללא פיצול. שני גורמים אחראים לכך, וכדאי להבחין ביניהם.

הגורם הראשון — נדירות האיזוטופ. ההסתברות ששני אטומי ¹³C ישבו זה לצד זה באותה מולקולה היא זעירה (כ-1.1% × 1.1% ≈ 0.01%). לכן פחמן-פחמן צימוד כמעט אינו נצפה, וכל פחמן “בודד” מבחינת שכניו הפחמניים.

הגורם השני — צימוד למימנים, והסרתו. אטומי ¹³C כן מצומדים לפרוטונים הקשורים אליהם, וצימוד זה היה אמור לפצל כל אות פחמן למולטיפלט (לפי כלל n+1, על פי מספר המימנים הקשורים). הדבר היה הופך את הספקטרום למורכב וקשה לקריאה. כדי להימנע מכך משתמשים בטכניקה הנקראת decoupling — הסרת צימוד: בזמן מדידת הפחמנים מקרינים בו-זמנית את כל הפרוטונים בגלי רדיו מתאימים. הקרינה גורמת לפרוטונים להחליף מצבים במהירות רבה כל כך, עד שמבחינת הפחמן הם “מתמצעים” לערך אחד — והצימוד נעלם.

התוצאה של מדידה עם decoupling: כל סוג פחמן מופיע כסינגלט בודד. הספקטרום הופך לפשוט במיוחד — בעצם, ספירת פסגות = ספירת סוגי הפחמנים.

יש מחיר: כאשר מסירים את הצימוד, אנו מאבדים את המידע על מספר המימנים הקשורים לכל פחמן. ניתוח של אותו ספקטרום ללא decoupling היה מראה, למשל, פחמן CH₃ כקוורטט, CH₂ כטריפלט, CH כדובלט ופחמן רבעוני כסינגלט — מידע שימושי לזיהוי, אך במחיר ספקטרום צפוף ומסובך. בפועל נהוג למדוד עם decoupling לשם פשטות, ובמידת הצורך להשתמש בטכניקות ביניים (כגון DEPT) המשחזרות את מידע המימנים מבלי לאבד את הפשטות.

---

חלק ג’: NMR של מצב מוצק (Solid-State NMR)

9.22 מדוע ספקטרים במצב מוצק נראים אחרת?

עד כה דנו ב-NMR של תמיסות — וזהו המצב הרגיל בכימיה אורגנית. במצב נוזלי המולקולות מסתובבות ומתהפכות במהירות עצומה (מיליוני פעמים בשנייה לכל כיוון). תנועה אקראית ומהירה זו ממצעת אינטראקציות מגנטיות רבות התלויות בכיוון המולקולה ביחס לשדה. התוצאה: אינטראקציות מכוונות אלה מתבטלות בממוצע, ומתקבלים קווים צרים, חדים ונקיים.

במצב מוצק התמונה שונה לחלוטין. המולקולות (או היחידות הבונות) כלואות במקומן ואינן חופשיות לנוע. לכן האינטראקציות התלויות בכיוון אינן מתמצעות — כל גרעין חווה שדה מעט שונה בהתאם לאוריינטציה המקומית של סביבתו. כתוצאה מכך כל “אות” נמרח על פני טווח רחב של תדרים, והקווים יוצאים רחבים מאוד — לעיתים רחבים כל כך שכל המידע העדין נבלע בהם.

9.23 מקורות הרחבת הקווים

שלוש אינטראקציות עיקריות תורמות להרחבת הקווים במצב מוצק:

• אנאיזוטרופיה של ההיסט הכימי (Chemical Shift Anisotropy) — ההיסט הכימי עצמו תלוי באוריינטציה של המולקולה ביחס לשדה. בנוזל זה מתמצע; במוצק כל האוריינטציות קיימות בו-זמנית (אבקה גבישית) ויוצרות מריחה.
• אינטראקציות דיפול-דיפול — הצימוד המגנטי הישיר “במרחב” בין גרעינים שכנים, התלוי גם הוא בכיוון. בנוזל מתמצע; במוצק מרחיב מאוד.
• אינטראקציות קוודרופוליות — רלוונטיות לגרעינים בעלי ספין גדול מ-1/2 (כגון ²⁷Al), הנובעות מצורת התפלגות המטען הלא-כדורית של הגרעין.

9.24 הזווית הקסומה — מדוע דווקא 54.74°?

הפתרון המבריק להרחבה הוא רעיון פשוט: אם תנועת המולקולות בנוזל היא שמיצעה את האינטראקציות, ניצור תנועה מלאכותית במוצק — נסובב את הדגימה עצמה במהירות.

אך כאן טמון עומק. רבות מן האינטראקציות המרחיבות (אנאיזוטרופיית ההיסט והצימוד הדיפולרי) תלויות בכיוון דרך אותו גורם גיאומטרי:

$3{\cos }^2\theta -1$

כאשר $\theta$ הוא הזווית בין ציר הסיבוב לבין כיוון השדה המגנטי. אם נבחר את הזווית כך שגורם זה יתאפס, האינטראקציה התלויה בכיוון תתבטל בממוצע על פני הסיבוב.

נפתור $3{\cos }^2\theta -1=0$:

${\cos }^2\theta =\frac{1}{3}\Rightarrow \theta =\arccos !\left(\frac{1}{\sqrt{3}}\right)\approx 54.74°$

זוהי הזווית הקסומה (Magic Angle). היא אינה שרירותית כלל — היא בדיוק הזווית שבה הגורם הגיאומטרי המשותף לאינטראקציות המרחיבות מתאפס. (מעניין לציין שזוהי גם הזווית בין אלכסון הקובייה לפאותיה — אותה גיאומטריה בדיוק.)

9.25 Magic Angle Spinning (MAS)

השיטה המעשית הנגזרת מכך נקראת Magic Angle Spinning (MAS): מציבים את הדגימה בתוך רוטור הנטוי בדיוק בזווית 54.74° ביחס לשדה, ומסובבים אותו במהירות גבוהה מאוד (אלפי עד עשרות אלפי סיבובים בשנייה). הסיבוב המהיר בזווית הקסומה ממצע את האינטראקציות התלויות-כיוון, בדומה למה שעושה התנועה התרמית בנוזל — והקווים הרחבים מצטמצמים לפסגות חדות וניתנות לפענוח.

9.26 Cross Polarization (CP-MAS)

בעיה נוספת במצב מוצק היא רגישות נמוכה, בעיקר עבור גרעינים נדירים כמו ¹³C או ²⁹Si. כדי להתגבר עליה משלבים לעיתים קרובות טכניקה נוספת — Cross Polarization — ואז השיטה כולה נקראת CP-MAS.

הרעיון: מעבירים (“מזריקים”) קיטוב מן הפרוטונים השופעים והרגישים אל הגרעינים הנדירים. כך משתמשים ברגישות הגבוהה של מערכת הפרוטונים כדי להגביר את האות החלש של ¹³C או ²⁹Si, ומקצרים גם את זמן המדידה. השילוב CP-MAS הוא סוס העבודה המרכזי של NMR מצב-מוצק בחקר חומרים.

9.27 גרעינים חשובים בחקר חומרים

• ²⁹Si — זכוכיות, קרמיקות וסיליקטים. ההיסט רגיש למספר אטומי החמצן המגשרים סביב הסיליקון, ולכן מאפשר לאפיין את מידת הקישוריות של רשת הסיליקט.
• ²⁷Al — אלומינות, זאוליטים וחומרים קרמיים. מאפשר להבחין בין אלומיניום בקואורדינציה רביעית (טטרהדרלית) לבין שישית (אוקטהדרלית) — מידע מבני מכריע בזאוליטים.
• ³¹P — פוספטים, זכוכיות פוספטיות וחומרים ביולוגיים (כגון רקמת עצם).
• ¹³C — פולימרים, פחמן פעיל וחומרים אורגניים מוצקים.

9.28 מה ניתן ללמוד מ-NMR של מצב מוצק?

• הסביבה המקומית של אטומים (קואורדינציה, שכנים);
• מידת הסדר ואי-הסדר המבני (גבישי לעומת אמורפי);
• הבחנה בין פולימורפים (אותו הרכב, מבנה גבישי שונה);
• קישוריות כימית ברשתות (כגון רשתות סיליקט);
• שינויים מבניים בעקבות עיבוד תרמי או מכני.

הערך המיוחד: NMR מצב-מוצק רואה גם חומרים אמורפיים, שבהם עקיפת קרני X (XRD) חסרת אונים — שכן הוא רגיש לסביבה המקומית ולא לסדר ארוך-טווח.

---

חלק ד’: יתרונות, מגבלות, והשוואה לשיטות אחרות

9.29 יתרונות

• מידע מבני עשיר ומפורט במיוחד — לעיתים מבנה מלא;
• מידע מקומי, אטום אחר אטום;
• מתאים הן לנוזלים והן למוצקים;
• לעיתים מספק מידע שאי אפשר להשיג בשום דרך אחרת (למשל סביבה מקומית בחומר אמורפי).

9.30 מגבלות

• ציוד יקר מאוד (מגנט-על, קירור הליום);
• רגישות מוגבלת, במיוחד לגרעינים נדירים;
• פרשנות הספקטרום עלולה להיות מורכבת;
• לא כל הגרעינים פעילים (תנאי הספין).

9.31 NMR לעומת שיטות אחרות

כדאי למקם את NMR ביחס לשיטות שהכרנו, שכן כל אחת עונה על שאלה אחרת:

• FTIR ו-Raman אומרים אילו קשרים וקבוצות פונקציונליות קיימים.
• XPS אומר אילו יסודות נמצאים על פני השטח (ומה מצב החמצון שלהם).
• EDS אומר אילו יסודות קיימים בנפח הדגימה.
• NMR אומר דבר ייחודי משלו:

באיזו סביבה כימית מקומית נמצא כל אטום בנפרד, וכיצד הוא מחובר לשכניו.

לכן NMR אינו מתחרה בשיטות האחרות אלא משלים אותן — הוא הכלי שעונה על שאלת ה”מבנה” כאשר השאר עונות על שאלות ה”הרכב” וה”קשר”.

---

סיכום

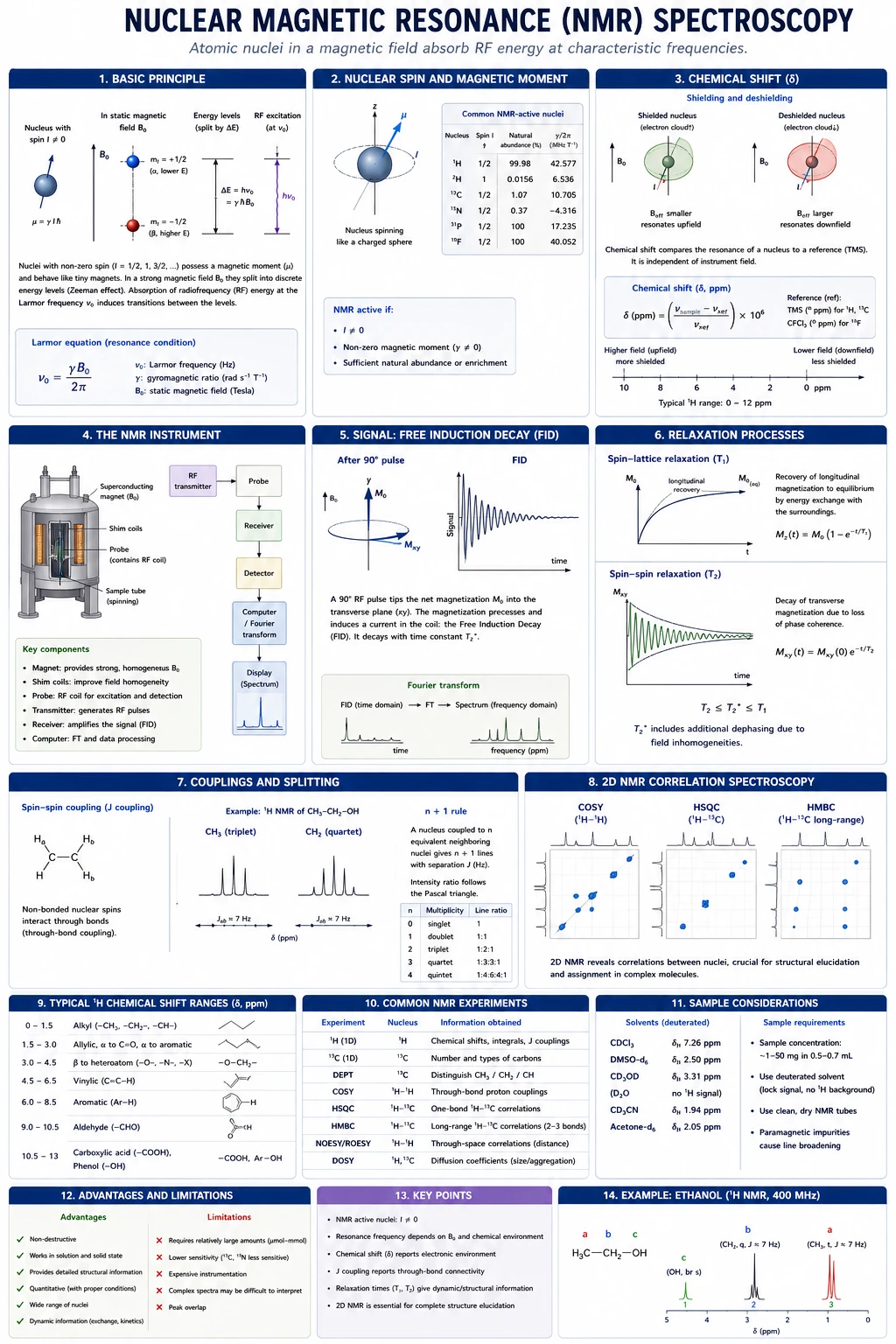

NMR היא אחת השיטות החשובות ביותר לחקר מבנה כימי. השיטה מבוססת על תגובתם של גרעינים בעלי ספין שונה מאפס לשדה מגנטי חזק ולקרינת גלי רדיו: הגרעין מתנהג כמגנט זעיר, ובתנאי תהודה הוא בולע אנרגיה ומפיק אות.

המפתח לכוחה הוא רגישות הגרעין לסביבתו האלקטרונית — דרך המיסוך — המתבטאת בהיסט הכימי. בספקטרום פרוטונים, שילוב של שלושה נתונים — מיקום האות, שטחו (אינטגרציה) והפיצול (כלל n+1 ומשולש פסקל) — מאפשר לקבוע מבנים מולקולריים. בספקטרום ¹³C, בעזרת decoupling, מתקבלת מפה פשוטה של שלד הפחמן.

במצב מוצק, טכניקות MAS ו-CP-MAS מתגברות על הרחבת הקווים ופותחות צוהר ייחודי אל הסביבה המקומית של אטומים בחומרים, פולימרים וקרמיקות — כולל חומרים אמורפיים הנסתרים מ-XRD.

בפרק הבא נכיר שיטה נוספת לחקר מבנה מולקולרי — ספקטרומטריית מסות — המבוססת לא על שדות מגנטיים ותהודה, אלא על מדידת מסות של יונים.
