פרק 12. אנליזה תרמית

12.1 מדוע לחמם חומר?

אחת הדרכים הפשוטות והעתיקות ביותר ללמוד על חומר היא פשוט לחמם אותו ולראות מה קורה. בניגוד לשיטות הספקטרוסקופיות שראינו, שבהן אנו “מאזינים” לחומר במצב נתון, כאן אנו מפעילים עליו תהליך — שינוי טמפרטורה — ובוחנים כיצד הוא מגיב.

כאשר הטמפרטורה עולה, חומר עשוי לעבור שורה ארוכה של שינויים:

• התכה (melting);
• התגבשות (crystallization);
• התאדות;
• פירוק (decomposition);
• חמצון;
• איבוד מים;
• מעבר זכוכיתי (glass transition);
• שינויים מבניים במצב מוצק.

הנקודה המרכזית: כל אחד מן התהליכים הללו משאיר “חתימה” מדידה — שינוי במסה, קליטה או פליטה של חום, או שינוי בנפח. בדיוק כפי שספקטרום IR מספר לנו על הקשרים הכימיים בחומר, כך האנליזה התרמית מספרת לנו כיצד החומר מתנהג כאשר מחממים אותו — ומתי, ובאיזו טמפרטורה, הוא משתנה.

---

12.2 מה ניתן ללמוד מאנליזה תרמית?

האנליזה התרמית עונה על שאלות מעשיות מאוד, החשובות במיוחד במדע החומרים:

• האם החומר יציב בטמפרטורה נתונה?
• באיזו טמפרטורה הוא מתפרק?
• האם הוא מכיל מים, ובאיזו צורה?
• האם כלואים בו ממסים שיוריים?
• האם מתרחש מעבר פאזה, ובאיזו טמפרטורה?
• מהי טמפרטורת ההתכה (Tm)?
• מהי טמפרטורת המעבר הזכוכיתי (Tg)?
• מהי מידת הגבישיות של פולימר?

חלק מן השאלות האלה — Tg, גבישיות, יציבות תרמית — הן ממש שאלות הליבה באפיון פולימרים וחומרים מתקדמים, ולכן האנליזה התרמית היא כלי יומיומי במעבדת חומרים.

---

12.3 הגישה הכללית

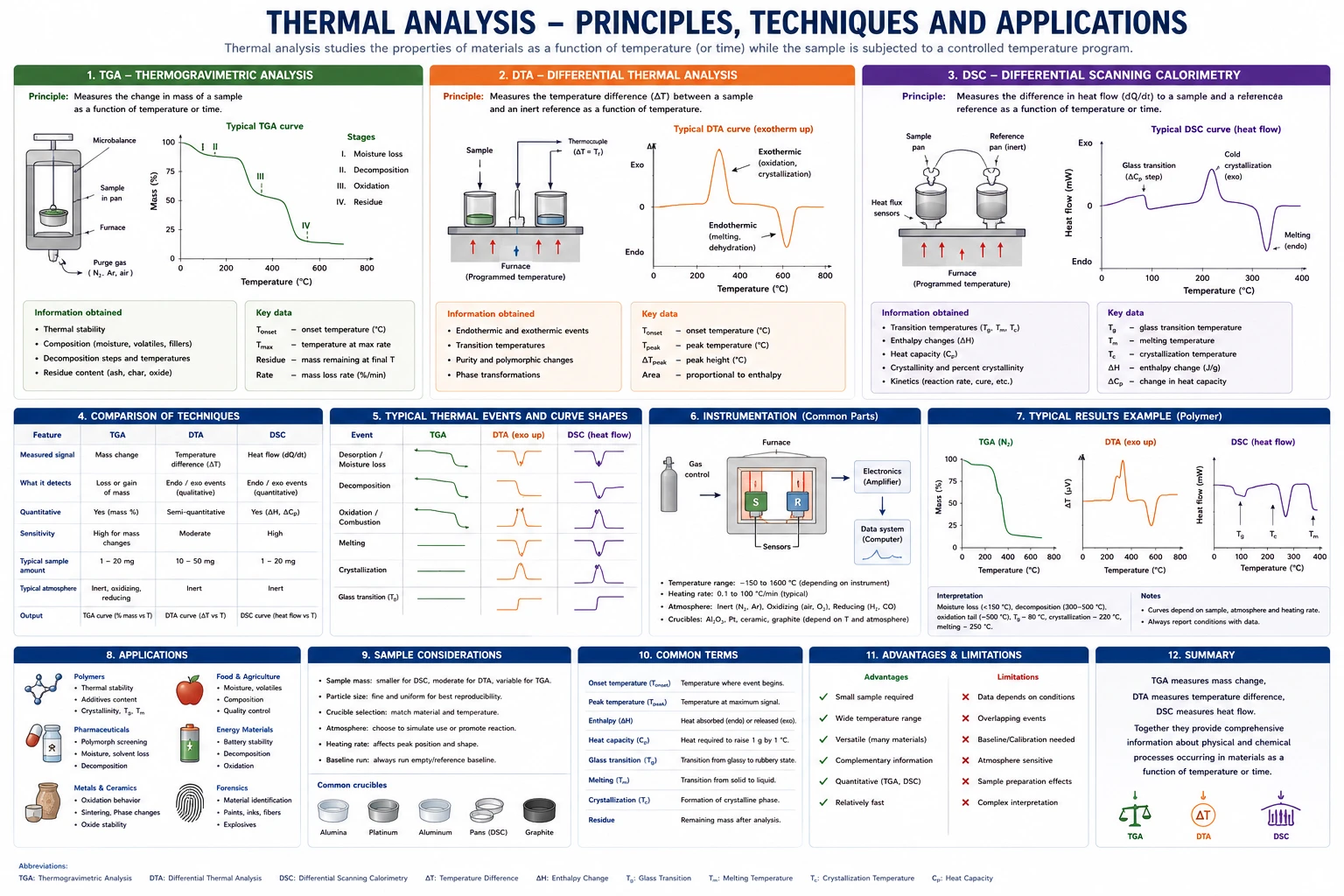

המכנה המשותף לכל שיטות האנליזה התרמית פשוט: מחממים את הדגימה בקצב מבוקר (למשל 10 מעלות לדקה), ובמקביל מודדים ברציפות גודל פיזיקלי כלשהו תוך כדי החימום. השיטות נבדלות בעיקר בשאלה איזה גודל מודדים:

• מסה → TGA;
• זרימת חום → DSC;
• הפרש טמפרטורה → DTA.

לבסוף בוחנים כיצד הגודל הנמדד משתנה כפונקציה של הטמפרטורה — וקריאת העקומה הזו היא לב הפרק.

---

חלק א’: TGA

12.4 מהו TGA?

Thermogravimetric Analysis (אנליזה תרמוגרבימטרית) — אחת השיטות הפשוטות והחשובות ביותר. הרעיון בבסיסה אלמנטרי: מודדים את מסת הדגימה ברציפות תוך כדי חימום. כל תהליך הכרוך באיבוד (או, לעיתים נדירות, בקליטת) חומר יתבטא בשינוי מסה.

12.5 עקרון הפעולה

הדגימה מונחת על מאזניים רגישים במיוחד (מאזני דיוק), הממוקמים בתוך תנור. במהלך החימום נמדדת המסה באופן רציף כפונקציה של הטמפרטורה. כל עוד לא מתרחש דבר — המסה קבועה. ברגע שמתחיל תהליך הכרוך בשחרור חומר (אדים, גז), המאזניים רושמים ירידה במסה.

חשוב להבין מגבלה מובנית של השיטה כבר כאן: TGA “רואה” רק תהליכים שמשנים את המסה. תהליך שאינו משנה מסה — כמו התכה — שקוף לחלוטין ל-TGA. נחזור לנקודה זו כשנגיע ל-DSC.

12.6 אילו תהליכים ניתן לזהות?

כל תהליך הכרוך בשינוי מסה, למשל:

• התאדות מים;
• התאדות ממסים שיוריים;
• פירוק תרמי של פולימרים;
• דה-הידרציה (איבוד מים מבניים);
• דה-קרבוקסילציה / פירוק קרבונטים;
• חמצון;
• שריפה.

12.7 עקומת TGA

• ציר X: טמפרטורה (או זמן);
• ציר Y: מסה — בדרך כלל מבוטאת באחוזים מן המסה ההתחלתית.

הצגת המסה באחוזים נוחה, משום שהיא מאפשרת להשוות דגימות בגדלים שונים ולקרוא ישירות “כמה אחוז מן החומר אבד בכל שלב”.

12.8 כיצד קוראים עקומת TGA?

העקומה האופיינית נראית כסדרה של “מדרגות”: אזורים שטוחים (מסה קבועה — יציבות) המופרדים בירידות (איבוד חומר). כל ירידה מעידה על תהליך. בקריאת העקומה שואלים שלוש שאלות מרכזיות:

• מתי מתחיל התהליך (טמפרטורת ההתחלה — onset)?
• מהו שיעור איבוד המסה (גובה המדרגה באחוזים)?
• כמה שלבים קיימים (כמה מדרגות)?

צירוף שלוש התשובות מאפשר לעיתים לזהות את הרכב החומר ואת תהליך פירוקו.

12.9 דוגמה: חומר המכיל מים

לעיתים קרובות הירידה הראשונה בעקומה, בטמפרטורות נמוכות יחסית, נובעת מאיבוד מים. מעניין שהטמפרטורה שבה המים יוצאים מסגירה את סוג הקשירה שלהם:

• מים חופשיים (ספוחים על פני השטח) יוצאים בטמפרטורה נמוכה, סביב 100°C;
• מים קשורים (קשורים בקשרי מימן או למשטחים) דורשים טמפרטורה גבוהה יותר;
• מים מבניים (חלק מהסריג הגבישי, כמו במלחים הידרטיים) יוצאים בטמפרטורה גבוהה עוד יותר, ולעיתים בשלבים נפרדים.

כך, עצם הטמפרטורה של איבוד המים נושאת מידע מבני.

12.10 דוגמה: פירוק פולימר

פולימרים רבים יציבים (מסה קבועה) עד טמפרטורה מסוימת, ומעליה מתחיל פירוק תרמי ניכר. עקומת TGA מאפשרת לקבוע:

• את טמפרטורת תחילת הפירוק (מדד מרכזי ליציבות תרמית);
• את קצב הפירוק;
• את השארית המוצקה שנותרת בטמפרטורה גבוהה (אפר, מילוי אי-אורגני, פחמן).

כמות השארית, למשל, מסגירה את תכולת המילוי האי-אורגני בפולימר מחוזק — מידע ישיר וחשוב לחומר מורכב (קומפוזיט).

12.11 דוגמה: קרבונטים

דוגמה קלאסית ונקייה היא פירוק קרבונט סידן, המלווה בפליטת CO₂:

${\text{CaCO}}_3\to \text{CaO}+{\text{CO}}_2\uparrow$

הירידה במסה כאן אינה רק “סימן” — היא כמותית ומדויקת. מן המשקלים המולקולריים ניתן לחשב שאיבוד ה-CO₂ מהווה 44% ממסת ה-CaCO₃ הטהור. לכן, אם נמדוד בדיוק ירידה של 44% בטמפרטורה האופיינית, נוכל לא רק לזהות את התהליך אלא גם לחשב את טוהר הדגימה. זו דוגמה יפה לכוח הכמותי של TGA.

---

חלק ב’: DTG

12.12 מדוע TGA אינה תמיד מספיקה?

לעיתים שני תהליכים (או יותר) מתרחשים בטמפרטורות קרובות וחופפות. בעקומת TGA הרגילה הם מתמזגים למדרגה אחת “מרוחה”, וקשה להבחין אם מדובר בתהליך אחד או בשניים. כדי לחדד את התמונה משתמשים ב-DTG.

12.13 מהו DTG?

Derivative Thermogravimetry — הנגזרת של עקומת TGA. במקום להציג את המסה עצמה, מציגים את קצב שינוי המסה ($dm/dT$) כפונקציה של הטמפרטורה.

הקשר בין השניים אינטואיטיבי: היכן שעקומת ה-TGA שטוחה (אין שינוי מסה), הנגזרת אפס; היכן שה-TGA יורדת בתלילות (איבוד מסה מהיר), הנגזרת מגיעה לשיא. כך, כל מדרגה ב-TGA הופכת לפסגה ב-DTG.

12.14 יתרונות DTG

הצגה זו מאפשרת:

• לזהות תהליכים חופפים — שתי מדרגות מרוחות שנראות כאחת ב-TGA עשויות להופיע כשתי פסגות נפרדות ב-DTG;
• לקבוע טמפרטורות שיא מדויקות לכל תהליך (טמפרטורת קצב הפירוק המרבי);
• להשוות בין חומרים בצורה חדה וברורה.

12.15 פרשנות עקומות DTG

כל שיא ב-DTG מציין תהליך שבו קצב איבוד המסה הגיע למקסימום. לעיתים קרובות קל בהרבה לספור ולמקם תהליכים בעקומת DTG מאשר בעקומת TGA המקורית — שתי השיטות מוצגות בדרך כלל יחד, זו על גבי זו, ומשלימות זו את זו.

---

חלק ג’: DSC

12.16 מדוע למדוד חום?

כזכור, TGA עיוורת לתהליכים שאינם משנים מסה. אך תהליכים תרמיים חשובים רבים הם בדיוק כאלה — שינוי מסה אפס:

• התכה;
• התגבשות;
• מעבר זכוכיתי.

בכל אלה החומר נשאר — אטום לא יצא ולא נכנס — אך משהו פנימי משתנה: הסדר המבני, מצב הצבירה, ניידות השרשראות. את אלה TGA אינה יכולה לראות כלל. הם דורשים שיטה המודדת לא מסה אלא אנרגיה — חום. זוהי DSC.

12.17 מהו DSC?

Differential Scanning Calorimetry (קלורימטריית סריקה דיפרנציאלית). השם מתפענח יפה: קלורימטריה = מדידת חום; סריקה = תוך כדי שינוי טמפרטורה הדרגתי; דיפרנציאלית = במדידת הפרש מול חומר ייחוס. השיטה מודדת את זרימת החום אל הדגימה או ממנה.

12.18 עקרון הפעולה

המכשיר מחזיק זו לצד זו שתי “כפיות”: אחת ובה הדגימה, ואחת ובה חומר ייחוס אינרטי (שאינו עובר שום תהליך בטווח הנמדד). שתיהן מחוממות יחד לפי אותה תוכנית טמפרטורה.

כל עוד הדגימה אינה עוברת תהליך, שתי הכפיות דורשות אותה כמות חום. אך כאשר בדגימה מתרחש תהליך תרמי, היא פתאום דורשת חום נוסף (אם התהליך בולע אנרגיה) או פולטת חום (אם משחרר אנרגיה). המכשיר מודד בדיוק את ההפרש בזרימת החום בין הדגימה לייחוס — וזהו האות.

12.19 תהליכים אנדותרמיים ואקסותרמיים

ההבחנה המרכזית ב-DSC היא בין שני סוגי תהליכים, ושווה להבין את הפיזיקה שמאחוריהם — לא רק לשנן.

תהליך אנדותרמי — הדגימה קולטת חום. הדוגמה הקלאסית היא התכה: כדי לשבור את הסדר הגבישי ולשחרר את האטומים לנוזל יש “לשלם” אנרגיה, ולכן הדגימה שואבת חום נוסף מן הסביבה. גם התאדות ודה-הידרציה אנדותרמיות.

תהליך אקסותרמי — הדגימה פולטת חום. הדוגמה הקלאסית היא התגבשות: כאשר אטומים מסתדרים מנוזל אל סריג מסודר, הם “מתמקמים” במצב אנרגיה נמוך יותר, והעודף משתחרר כחום. גם חמצון ושריפה אקסותרמיים, ולעיתים גם תגובות מצב מוצק.

ההיגיון הכללי: תהליך שהורס סדר (התכה) בולע אנרגיה; תהליך שיוצר סדר (התגבשות) פולט אנרגיה. שתי אלה הן בדיוק הפוכות זו לזו.

12.20 עקומת DSC

• ציר X: טמפרטורה;
• ציר Y: זרימת חום.

כל אירוע תרמי מופיע כסטייה מקו הבסיס: תהליכים אנדותרמיים בכיוון אחד, אקסותרמיים בכיוון ההפוך. (יש לשים לב לכיוון הצירים בכל מכשיר — מקובל שחץ מסמן איזה כיוון הוא “אקסו”.) חשוב מאוד: התכה והתגבשות יופיעו כפסגות בכיוונים מנוגדים — וזו דרך מיידית להבחין ביניהן.

12.21 טמפרטורת התכה (Tm)

אחד השימושים החשובים ביותר. ההתכה מופיעה כפסגה אנדותרמית ברורה. ממנה ניתן לחלץ שלושה נתונים:

• טמפרטורת ההתחלה (onset) — הטמפרטורה שבה ההתכה מתחילה (לרוב מדווחת כ-Tm);
• טמפרטורת השיא — שיא קצב ההתכה;
• אנתלפיית ההתכה ($\Delta H$) — מתקבלת משטח הפסגה. זהו יתרון כמותי מרכזי של DSC: השטח שמתחת לפסגה פרופורציונלי לכמות החום שנקלטה.

12.22 התגבשות

בעת קירור (ולעיתים גם תוך כדי חימום — “התגבשות קרה” בפולימרים), חומרים עשויים להתגבש. כאמור, זהו תהליך אקסותרמי, ולכן יופיע כפסגה בכיוון ההפוך לזה של ההתכה. השוואת אנתלפיות ההתכה וההתגבשות היא בסיס להערכת הגבישיות (סעיף 12.25).

12.23 מעבר זכוכיתי (Glass Transition) — ומדוע הוא נראה כמדרגה

זהו אחד המושגים החשובים ביותר בפולימרים, וגם אחד המבלבלים. טמפרטורת המעבר הזכוכיתי, המסומנת Tg, מפרידה בין שני מצבים של פולימר אמורפי (או של החלק האמורפי בפולימר):

• מתחת ל-Tg הפולימר קשיח ושביר (“זכוכיתי”) — השרשראות “קפואות”, לא ניידות;
• מעל Tg הפולימר נעשה גמיש וגומיי (“גומי-לזוג”) — השרשראות מקבלות ניידות ויכולות לנוע זו ביחס לזו.

והנה הנקודה הקריטית, שסטודנטים נוטים לפספס: המעבר הזכוכיתי אינו מעבר פאזה ממש, ולכן הוא אינו מופיע כפסגה ב-DSC — אלא כמדרגה (step) בקו הבסיס. מדוע? התכה היא מעבר פאזה אמיתי הבולע כמות חום מוגדרת (אנתלפיה) בטמפרטורה מסוימת — ומכאן פסגה. המעבר הזכוכיתי, לעומת זאת, אינו בולע “חבילת” חום סמויה; הוא רק משנה את קיבול החום של החומר (השרשראות הניידות “סופגות” חום מעט אחרת). שינוי בקיבול החום מתבטא בשינוי בגובה קו הבסיס — כלומר מדרגה, לא פסגה.

לכן, כשקוראים DSC: פסגה = התכה/התגבשות (מעבר פאזה); מדרגה = מעבר זכוכיתי. ההבחנה הזו לבדה פותרת חלק גדול מן הבלבול בקריאת עקומות פולימרים.

12.24 מדוע Tg חשוב?

Tg אינו נתון אקדמי בלבד — הוא קובע ישירות את שימושיות החומר:

• תחום הטמפרטורות לשימוש — פולימר שאמור להיות קשיח חייב לעבוד מתחת ל-Tg שלו; פולימר שאמור להיות גמיש, מעליו;
• התכונות המכניות — קשיחות מול גמישות;
• העמידות בטמפרטורה.

דוגמה אינטואיטיבית: גומי שעבר את Tg שלו (קרר מתחת אליו) הופך שביר כזכוכית — בדיוק מה שקרה לאטם הגומי באסון המעבורת צ’לנג’ר. Tg הוא פרמטר תכן הנדסי ממשי.

12.25 גבישיות בפולימרים

רוב הפולימרים הם חלקית-גבישיים — תערובת של אזורים מסודרים (גבישיים) ואזורים אקראיים (אמורפיים). DSC מאפשרת להעריך, מתוך אנתלפיית ההתכה (שטח פסגת ההתכה ביחס לערך של פולימר גבישי לחלוטין):

• את מידת הגבישיות;
• את ההיסטוריה התרמית של הדגימה (כיצד קוררה, אם עברה חישול);
• את השפעת תהליכי העיבוד (הזרקה, מתיחה) על המבנה.

זהו מידע יקר ערך, שכן הגבישיות משפיעה ישירות על החוזק, השקיפות והעמידות של הפולימר.

---

חלק ד’: DTA

12.26 מהו DTA?

Differential Thermal Analysis — שיטה ותיקה יותר, שקדמה ל-DSC, לזיהוי תהליכים תרמיים.

12.27 עקרון הפעולה

בדומה ל-DSC, מחממים יחד דגימה וחומר ייחוס. אך כאן אין מודדים זרימת חום — מודדים את הפרש הטמפרטורות ($\Delta T$) בין הדגימה לייחוס. כאשר בדגימה מתרחש תהליך אנדותרמי, היא “מפגרת” מעט בטמפרטורה אחרי הייחוס (כי חלק מהחום מושקע בתהליך); בתהליך אקסותרמי היא “מקדימה”. הפרש הטמפרטורה הזה הוא האות.

12.28 DTA לעומת DSC — מדוע DSC ניצחה

שתי השיטות דומות מאוד ברעיון, ושתיהן מזהות את אותם אירועים תרמיים. ההבדל המכריע הוא כמותי:

DTA מודדת הפרש טמפרטורה — גודל התלוי בגאומטריה, במוליכות החום ובפרטי המכשיר, ולכן קשה לתרגמו לכמות חום מוחלטת ומדויקת. DSC, לעומתה, מתוכננת למדוד ישירות את זרימת החום, ולכן שטח הפסגה נותן את אנתלפיית התהליך ($\Delta H$) בערכים מוחלטים וניתנים להשוואה.

במילים אחרות: DTA מצוינת לשאלה “מתי קורה משהו ובאיזה כיוון”, אך DSC עונה גם על “כמה חום מעורב”. משום כך DSC נפוצה כיום הרבה יותר, ו-DTA שמורה בעיקר לטמפרטורות גבוהות מאוד (קרמיקות, מתכות) שבהן קשה לבנות DSC.

---

חלק ה’: שילוב שיטות

12.29 מדוע לשלב TGA ו-DSC?

לעיתים קרובות תהליך אחד מלווה גם בשינוי מסה וגם בשינוי אנרגיה — למשל פירוק, חמצון או איבוד ממס. במצב כזה כל שיטה לבדה נותנת חצי תמונה. שילוב המדידות מאפשר לפענח את התהליך טוב בהרבה.

דוגמה מאלפת לכוח השילוב: נניח שב-DSC מופיעה פסגה אנדותרמית בטמפרטורה מסוימת. האם זו התכה (ללא שינוי מסה) או דה-הידרציה (איבוד מים, עם שינוי מסה)? שתיהן אנדותרמיות, ו-DSC לבדה אינה מכריעה. אך אם נביט בו-זמנית ב-TGA: מסה קבועה → התכה; ירידת מסה → דה-הידרציה. כך TGA מכריעה בספק של DSC, ולהפך.

12.30 STA

Simultaneous Thermal Analysis — מערכות מודרניות רבות מודדות TGA ו-DSC בו-זמנית על אותה דגימה באותו מכשיר. היתרון אינו רק נוחות: מאחר ששתי המדידות נעשות על אותה דגימה ובאותם תנאים בדיוק, ההצלבה ביניהן (כמו בדוגמה לעיל) אמינה לחלוטין, בלי חשש להבדלים בין דגימות או בין הרצות.

12.31 צימוד לספקטרומטריה — מה השתחרר?

ה-TGA אומרת לנו שמסה אבדה, אך לא מה התנדף. לעיתים קרובות זו בדיוק השאלה המעניינת. הפתרון: לחבר לפלט הגז של ה-TGA שיטת זיהוי, ולנתח את הגזים המשתחררים תוך כדי החימום:

• TGA-MS — ספקטרומטר המסות מזהה את הגזים לפי מסתם;
• TGA-FTIR — ספקטרוסקופ ה-FTIR מזהה אותם לפי הקשרים הכימיים.

כאן נסגר מעגל יפה עם הפרקים הקודמים: ה-MS וה-FTIR שלמדנו חוזרים, הפעם כגלאים המחוברים לאנליזה התרמית. כך אפשר, למשל, לאשר שאיבוד המסה ב-CaCO₃ אכן נובע מ-CO₂ ולא מגז אחר — או לזהות בדיוק אילו תוצרי פירוק נפלטים מפולימר מתפרק.

---

חלק ו’: אנליזה תרמית בחקר חומרים

12.32 פולימרים

• מעבר זכוכיתי (Tg);
• טמפרטורת התכה (Tm);
• מידת גבישיות;
• יציבות תרמית וטמפרטורת פירוק.

12.33 קרמיקות

• דה-הידרציה;
• פירוק קרבונטים;
• תגובות מצב מוצק וגיבוש (מידע חשוב לתכנון תהליכי שריפה/סינטור).

12.34 ציפויים

• יציבות תרמית של הציפוי;
• תכולת ממסים שיוריים;
• פירוק שכבות אורגניות.

12.35 קורוזיה

• חמצון של מתכות וסגסוגות;
• פירוק תוצרי קורוזיה;
• זיהוי תרכובות הידרטיות (תוצרי קורוזיה רבים מכילים מים מבניים, הניכרים ב-TGA).

12.36 בקרת איכות

השוואה בין חומרים מאצוות ייצור שונות (טביעת אצבע תרמית), ובדיקת השפעתם של תהליכי ייצור על תכונות החומר.

---

חלק ז’: יתרונות ומגבלות

12.37 יתרונות

• שיטות פשוטות יחסית להפעלה;
• מספקות מידע רב ומגוון מדגימה אחת;
• מתאימות במיוחד למוצקים;
• רגישות מאוד לתהליכים תרמיים, מעברי פאזה ויציבות.

12.38 מגבלות

• לעיתים קשה לזהות את מקור התהליך (מה בדיוק קרה) — האות אומר שמשהו קרה, לא תמיד מה;
• הפרשנות אינה תמיד חד-משמעית (כמו בדוגמת ההתכה מול הדה-הידרציה);
• לעיתים נדרשות שיטות משלימות לזיהוי מלא.

12.39 מה אנליזה תרמית יודעת ומה אינה יודעת?

האנליזה התרמית מצטיינת במתן מידע על:

• יציבות תרמית;
• מעברי פאזה (התכה, התגבשות, מעבר זכוכיתי);
• פירוק ותגובות תרמיות;
• כמויות אנרגיה (אנתלפיות) וכמויות חומר (אחוזי איבוד מסה).

אך בדרך כלל היא אינה מספקת:

• הרכב יסודי (זו מלאכת EDS, XRF, ICP);
• מבנה גבישי (XRD);
• מבנה מולקולרי מלא (NMR, MS).

לכן היא משתלבת היטב עם שאר הכלים — בין כשיטה משלימה ובין בצימוד ישיר (TGA-MS, TGA-FTIR). היא עונה על שאלת “כיצד מתנהג החומר בחום”, ומשאירה את שאלות ה”ממה הוא עשוי” ו”כיצד הוא מסודר” לשיטות האחרות.

---

סיכום

האנליזה התרמית חוקרת את תגובת החומר לשינוי טמפרטורה — גישה שונה במהותה מן השיטות הספקטרוסקופיות, שכן כאן אנו מפעילים תהליך ומודדים את התגובה אליו.

שלוש השיטות המרכזיות נבדלות בגודל הנמדד: TGA מודדת שינויי מסה (ומחדדת אותם ב-DTG); DSC מודדת זרימת חום ומבחינה בין תהליכים אנדותרמיים (התכה) לאקסותרמיים (התגבשות), כולל מעבר זכוכיתי המופיע כמדרגה ולא כפסגה; ו-DTA, השיטה הוותיקה, מודדת הפרשי טמפרטורה אך מספקת מידע כמותי פחות מ-DSC.

כוחן האמיתי מתממש בשילוב — STA המודדת TGA ו-DSC יחד, וצימוד ל-MS ול-FTIR המזהה מה משתחרר בחימום. שיטות אלה מספקות מידע מרכזי על יציבות, פירוק, מעברי פאזה ותכונות, והן חלק בלתי נפרד ממדע החומרים המודרני.

בפרק האחרון של הקורס נחבר את כל השיטות שלמדנו לכדי תמונה אחת, ונראה כיצד בונים אסטרטגיית אנליזה משולבת לפתרון בעיות מחקר אמיתיות.
