מאמצים ומעוותים

עד כה עסקנו במבנה הפנימי של החומרים. כעת נפנה לשאלה המעשית ביותר עבור מהנדס: כיצד מתנהג חומר כאשר מפעילים עליו כוח? האם יישבר? יתכופף? יחזור לצורתו? פרק זה מניח את היסודות להבנת התכונות המכניות.

מושגים בסיסיים

כדי לדבר על התנהגות מכנית באופן כמותי, אסור לנו להסתפק במושג “כוח”. כוח של 100 ניוטון יכול לכופף מוט דק או בקושי להשפיע על קורה עבה — הכול תלוי בשטח. לכן אנו זקוקים לשני מושגים מנורמלים: מאמץ ומעוות.

מאמץ (stress) — הכוח המופעל ליחידת שטח:

$\sigma =\frac{F}{A}$

יחידותיו פסקל ($\mathrm{Pa}=N/{\mathrm{m}}^2$), ובפועל מגה-פסקל (MPa). המאמץ מנרמל את הכוח כך שנוכל להשוות בין רכיבים בגדלים שונים.

מעוות (strain) — מידת השינוי היחסי במידות הגוף. במתיחה, זהו השינוי באורך חלקי האורך המקורי:

$\epsilon =\frac{\Delta L}{L_0}$

המעוות הוא גודל חסר ממדים (אורך חלקי אורך), ולעיתים מבוטא באחוזים.

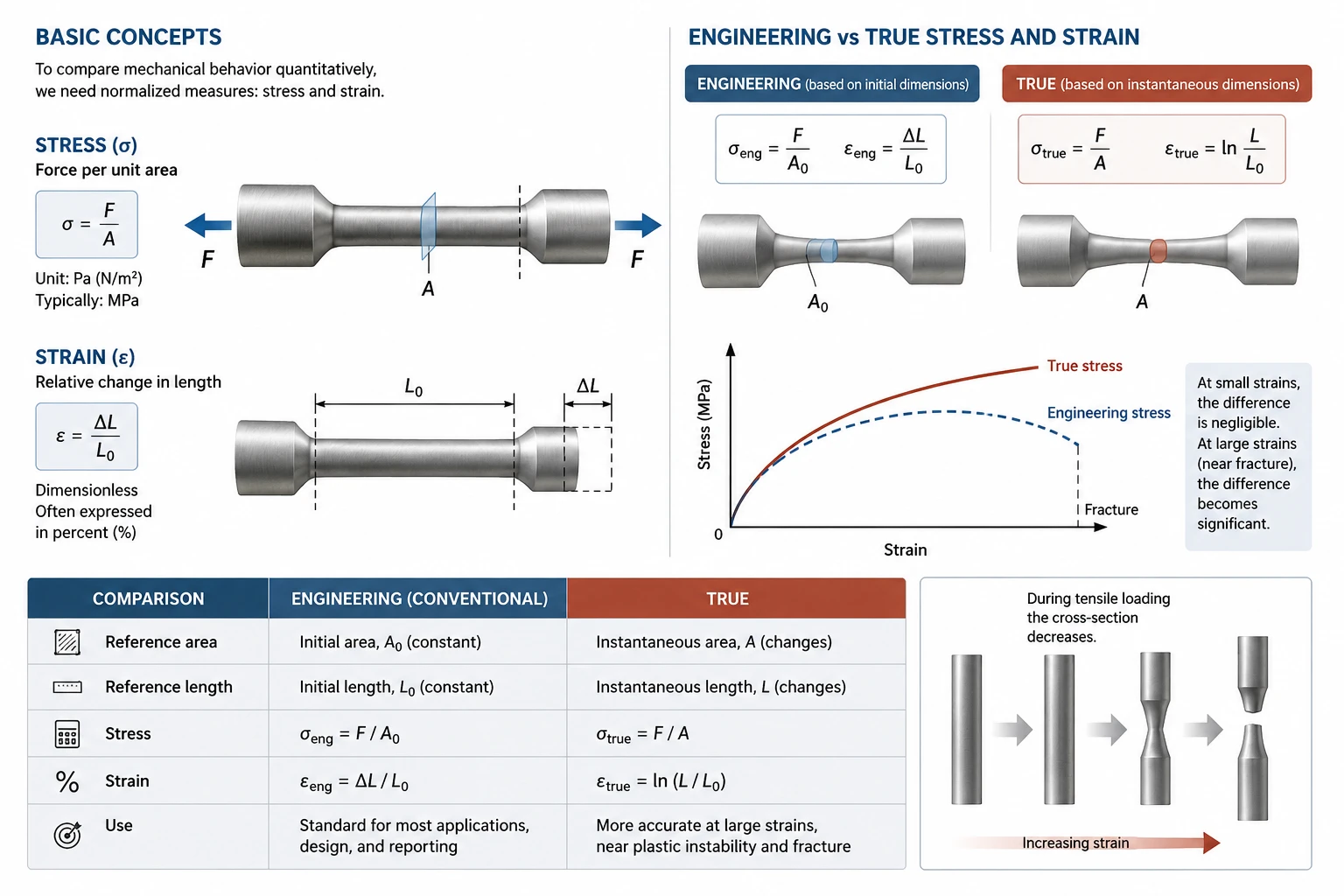

מאמץ ומעוות הנדסיים מול אמיתיים. כשמחשבים מאמץ, באיזה שטח להשתמש — השטח ההתחלתי או השטח המשתנה תוך כדי הניסוי? כאן נכנסת הבחנה חשובה:

• מאמץ ומעוות הנדסיים (engineering) — מחושבים ביחס למידות ההתחלתיות ($A_0$, $L_0$), הקבועות. זו הגישה הנוחה והנפוצה, ובה נשתמש כברירת מחדל.
• מאמץ ומעוות אמיתיים (true) — מחושבים ביחס למידות הרגעיות, המשתנות תוך כדי העמסה. כאשר מוט נמתח, חתכו הולך ומצטמצם, ולכן המאמץ ה”אמיתי” גבוה מן ההנדסי. ההבדל זניח במעוותים קטנים, אך נעשה משמעותי במעוותים גדולים, סמוך לשבר.

---

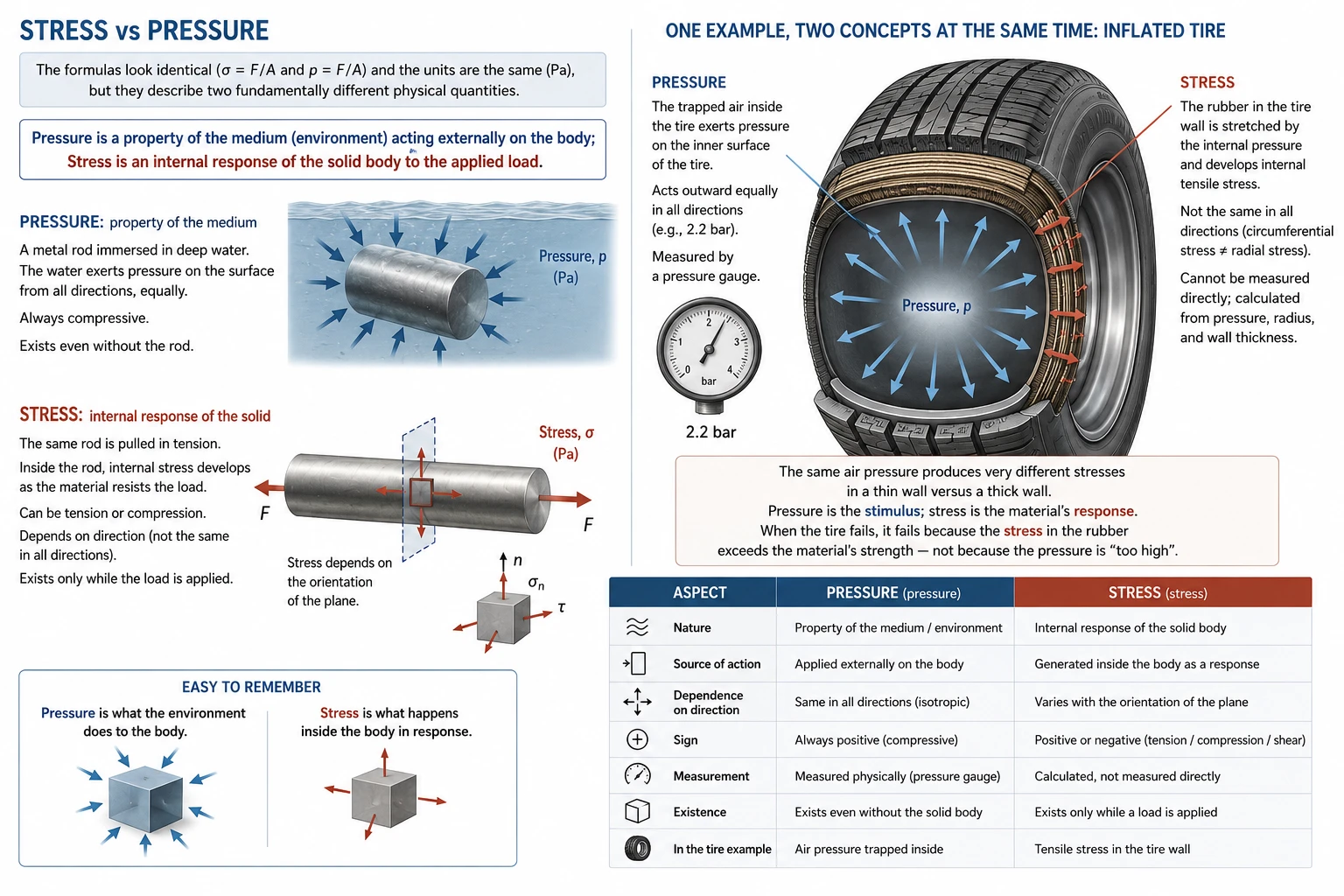

מאמץ מול לחץ

הנוסחאות נראות זהות ($\sigma =F/A$ ו־$p=F/A$), היחידות זהות (פסקל), ולכן עולה הרושם המוטעה ששני המושגים זהים — הבדל של שם בלבד. אך מדובר בשני דברים שונים בתכלית, וכל ההבדלים נובעים ממקור אחד:

הלחץ הוא תכונה של התווך (הסביבה), המופעל מבחוץ על הגוף; המאמץ הוא תגובה פנימית של הגוף המוצק לעומס.

נדמיין מוט מתכת. אם נטביל אותו במים עמוקים, המים מפעילים עליו לחץ — הם דוחפים מכל הכיוונים באותה עוצמה, תמיד פנימה (דחיסה), ללא תלות בכיוון. הלחץ קיים גם בלי המוט; הוא מאפיין של הנוזל. אם נמשוך כעת את אותו מוט בקצותיו, נוצר בתוכו מאמץ — הגוף “מתנגד” לעומס. מאמץ זה יכול להיות מתיחה או דחיסה, ערכו תלוי בכיוון המישור שבו אנו מסתכלים, והוא קיים רק כל עוד מופעל עומס. הלחץ פועל על הגוף; המאמץ נוצר בתוכו.

דוגמה אחת, שני המושגים יחד: צמיג מנופח

הדוגמה הטובה ביותר היא צמיג, משום ששני המושגים מתקיימים בו בו־זמנית — ובכך מתבררת ההבחנה:

• הלחץ הוא של האוויר הכלוא בתוך הצמיג. הוא פועל מבחוץ על דופן הצמיג, דוחף החוצה בכל הכיוונים באותה עוצמה (נניח 2.2 בר), ואותו אנו מודדים במד־לחץ.
• המאמץ נוצר בתוך חומר הדופן עצמו. הגומי, הנמתח על ידי הלחץ הפנימי, מפתח בתוכו מאמץ מתיחה כתגובה. מאמץ זה אינו זהה בכל הכיוונים (הוא שונה לאורך ההיקף לעומת לרוחב הדופן), ואי אפשר למדוד אותו ישירות — מחשבים אותו מתוך הלחץ, רדיוס הצמיג ועובי הדופן.

אותו לחץ אוויר ייצור מאמץ שונה לחלוטין בדופן דקה מול דופן עבה. הלחץ הוא הגירוי; המאמץ הוא התגובה של החומר אליו. כשדופן הצמיג נקרעת, היא נקרעת מפני שהמאמץ בגומי חרג מחוזק החומר — לא מפני שהלחץ “גדול מדי” כשלעצמו.

תמונה לזכירה: הלחץ הוא מה שהסביבה עושה לגוף; המאמץ הוא מה שקורה בתוך הגוף בתגובה.

טבלת השוואה

היבט	לחץ (pressure)	מאמץ (stress)
מהות	תכונה של התווך/הסביבה	תגובה פנימית של הגוף המוצק
מקור הפעולה	מופעל מבחוץ על הגוף	נוצר בתוך הגוף בתגובה לעומס
תלות בכיוון	זהה בכל הכיוונים (איזוטרופי)	משתנה עם כיוון המישור הנבחן
סימן	תמיד חיובי (דחיסה)	חיובי או שלילי (מתיחה / דחיסה / גזירה)
מדידה	נמדד פיזיקלית (מד־לחץ)	מחושב, אינו נמדד ישירות
קיום	קיים גם ללא הגוף המוצק	קיים רק כל עוד מופעל עומס
בדוגמת הצמיג	לחץ האוויר הכלוא בפנים	מאמץ המתיחה בחומר הדופן

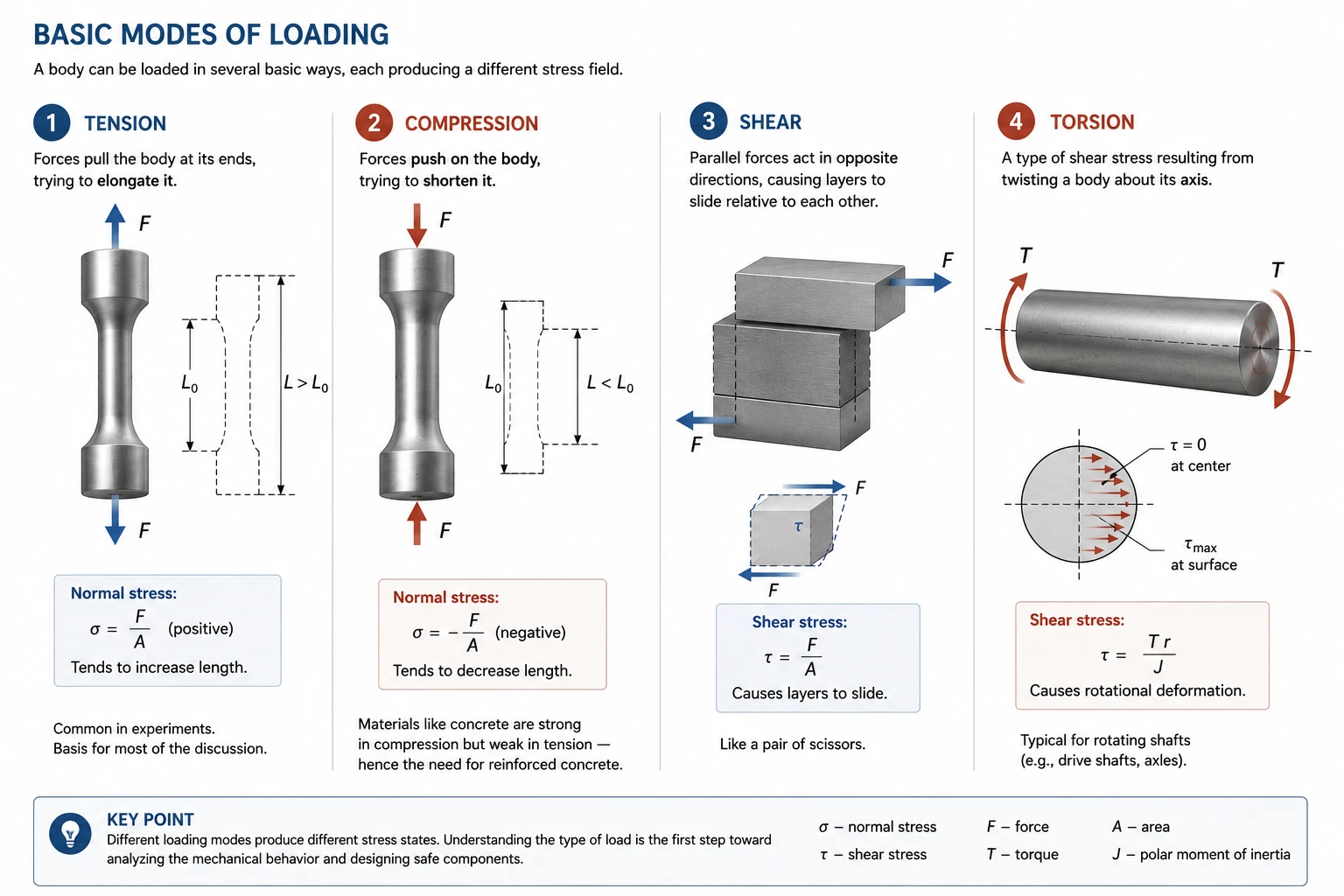

סוגי המאמץ

ניתן להעמיס גוף בכמה אופנים בסיסיים, וכל אחד מהם יוצר שדה מאמצים מסוג אחר:

מתיחה (tension) — כוחות המושכים את הגוף משני קצותיו, מנסים להאריך אותו. זהו סוג ההעמסה הנפוץ ביותר בניסויים, ועליו נבסס את רוב הדיון.

לחיצה (compression) — כוחות הדוחסים את הגוף, מנסים לקצר אותו. חומרים מסוימים, כגון בטון, חזקים מאוד בלחיצה אך חלשים במתיחה — ומכאן הצורך בבטון מזוין.

גזירה (shear) — כוחות מקבילים הפועלים בכיוונים מנוגדים, “מחליקים” שכבה אחת ביחס לשנייה (כמו מספריים).

פיתול (torsion) — מאמץ גזירה מסוג מיוחד, הנוצר כאשר מסובבים גוף סביב צירו (כמו סחיטת מטלית). אופייני לצירים מסתובבים.

---

חוק הוק

במעוותים קטנים, רוב החומרים מתנהגים באופן פשוט ויפה: המאמץ פרופורציוני למעוות. זהו חוק הוק (Hooke’s law):

$\sigma =E\cdot \epsilon$

קבוע הפרופורציה $E$ הוא מודול יאנג (Young’s modulus), או מודול האלסטיות. הוא מבטא את קשיחות החומר: ככל ש-$E$ גדול יותר, כך נדרש מאמץ רב יותר לאותו מעוות. פלדה, למשל, קשיחה פי שלושה בערך מאלומיניום (E גבוה יותר), וגומי בעל $E$ נמוך מאוד. חשוב להבחין: מודול יאנג הוא תכונה של החומר עצמו, ואינו תלוי בצורת הרכיב.

לצד מודול יאנג קיימים שני קבועים אלסטיים נוספים:

מודול גזירה (shear modulus, $G$) — מקביל למודול יאנג, אך עבור העמסת גזירה: היחס בין מאמץ גזירה למעוות גזירה.

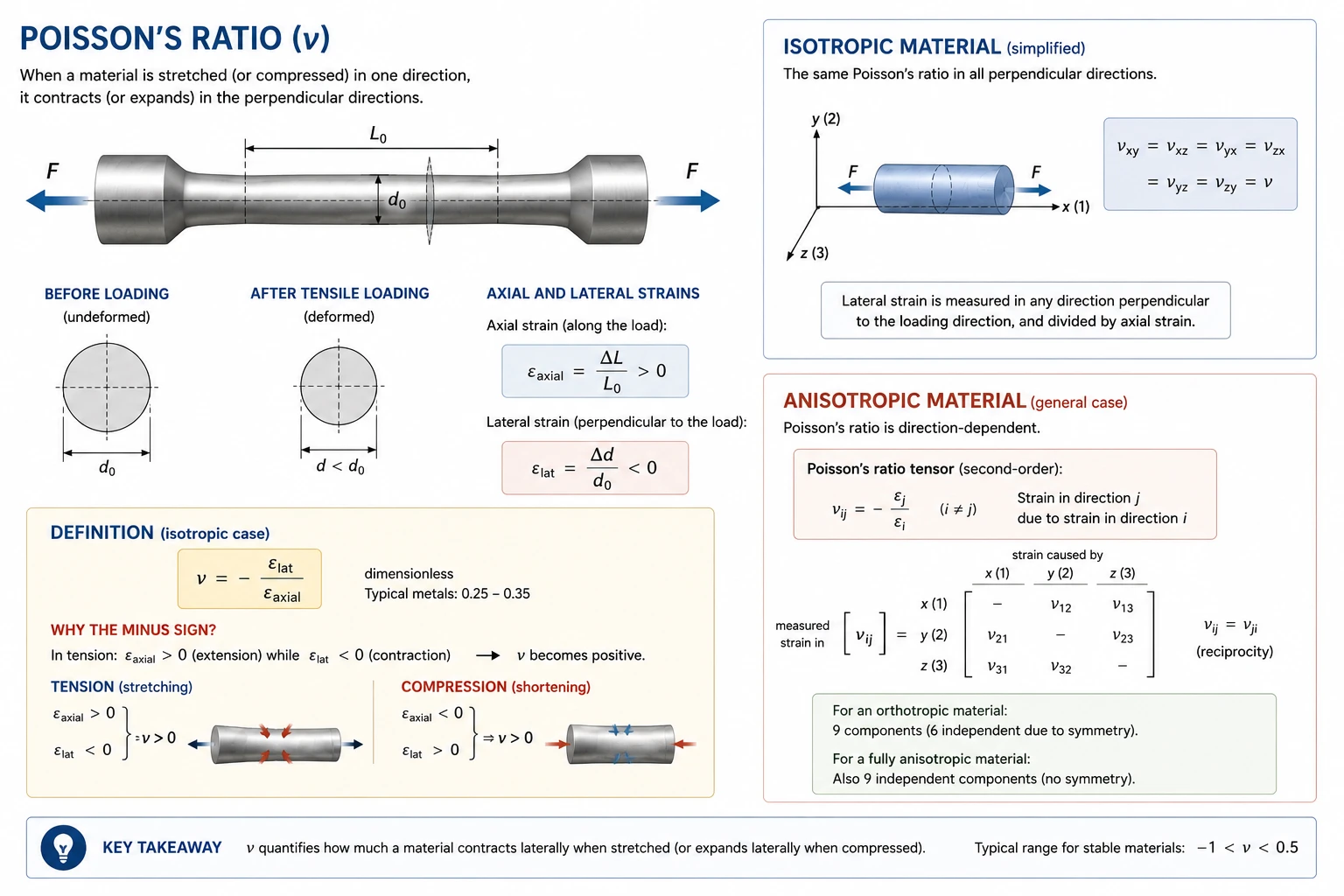

מקדם פואסון (Poisson’s ratio, $\nu$) — כאשר מותחים מוט, הוא לא רק מתארך אלא גם מתכווץ לרוחבו. מקדם פואסון הוא היחס (בערכו המוחלט) בין הכיווץ הרוחבי להתארכות האורכית. ברוב המתכות ערכו כ-0.3. שלושת הקבועים האלה קשורים זה בזה, כך שלחומר איזוטרופי די בשניים מהם כדי לתאר את כל התנהגותו האלסטית.

---

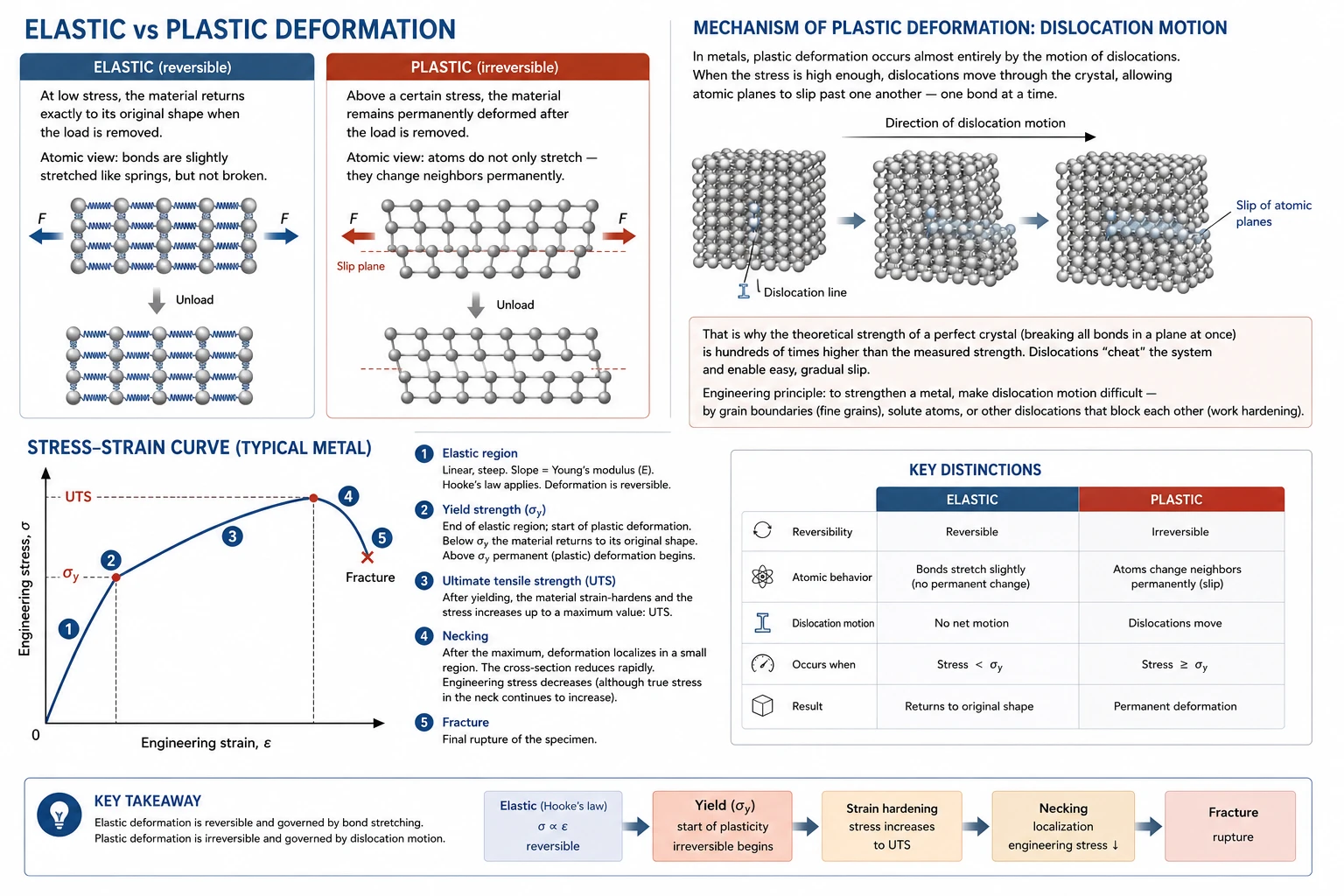

דפורמציה (עיוות) אלסטית ופלסטית

ההבחנה המכרעת בכל ההתנהגות המכנית היא בין שני סוגי מעוות:

מעוות אלסטי (elastic) — מעוות הפיך. כל עוד המאמץ נמוך, הגוף חוזר בדיוק לצורתו המקורית ברגע שהכוח מוסר. ברמה האטומית: הקשרים בין האטומים “נמתחים” מעט כמו קפיצים, אך אינם נשברים. זהו תחום תוקפו של חוק הוק.

מעוות פלסטי (plastic) — מעוות בלתי הפיך. מעל מאמץ מסוים, הגוף נשאר מעוות לצמיתות גם לאחר הסרת הכוח. ברמה האטומית קורה כאן משהו שונה לחלוטין: האטומים אינם רק נמתחים — הם משנים שכנים באופן קבוע.

---

מנגנון הדפורמציה הפלסטית

כאן מתחבר הפרק לנקעים שלמדנו קודם. המעוות הפלסטי במתכות מתרחש כמעט כולו באמצעות תנועת נקעים. כאשר המאמץ גדל דיו, הנקעים מתחילים לנוע דרך הגביש, ומאפשרים לשכבות אטומים להחליק זו על פני זו — קשר אחד בכל פעם, ולא כולם בבת אחת.

זה גם מסביר חידה: החוזק התאורטי של גביש מושלם (שבו צריך לנתק את כל הקשרים במישור בו-זמנית) גבוה פי מאות מן החוזק הנמדד בפועל. הנקעים הם הסיבה — הם “מרמים” את המערכת ומאפשרות החלקה הדרגתית וקלה. מכאן נובע גם עקרון מרכזי בהנדסה: כדי לחזק מתכת, יש להקשות על תנועת הנקעים — באמצעות גבולות גרעין רבים (גרגרים קטנים), אטומים זרים, או נקעים נוספים החוסמים זה את זה (חישול קר).

---

עקומת מאמץ–מעוות

הכלי המרכזי לאפיון מכני של חומר הוא עקומת מאמץ–מעוות, המתקבלת מניסוי מתיחה: מותחים מדגם בקצב קבוע ומודדים את המאמץ כפונקציה של המעוות. עקומה טיפוסית של מתכת משופעת עוברת כמה שלבים:

1. תחום אלסטי — קו ישר העולה תלול מן הראשית. שיפועו הוא מודול יאנג. כאן חל חוק הוק, והמעוות הפיך.

2. נקודת הכניעה (yield strength, ${\sigma }_y$) — המאמץ שבו מסתיים התחום האלסטי ומתחיל המעוות הפלסטי. זהו אחד הפרמטרים החשובים ביותר למהנדס: מתחתיו הרכיב חוזר לעצמו, מעליו הוא נפגע לצמיתות. בתכן הנדסי, ${\sigma }_y$ הוא לרוב הגבול שאסור לחצות.

3. חוזק מתיחה מרבי (ultimate tensile strength, UTS) — לאחר הכניעה, החומר ממשיך להתחזק (חישול בעבודה) והעקומה עולה עד שיא — המאמץ המרבי שהחומר מסוגל לשאת.

4. צמצום מקומי (necking) — לאחר השיא, המעוות מתרכז באזור מקומי אחד, שבו החתך מתחיל “להיחנק” ולהצטמצם במהירות. המאמץ ההנדסי יורד (אף שהמאמץ האמיתי באזור הצר ממשיך לעלות).

5. שבר (fracture) — הנקודה שבה המדגם נקרע סופית.

---

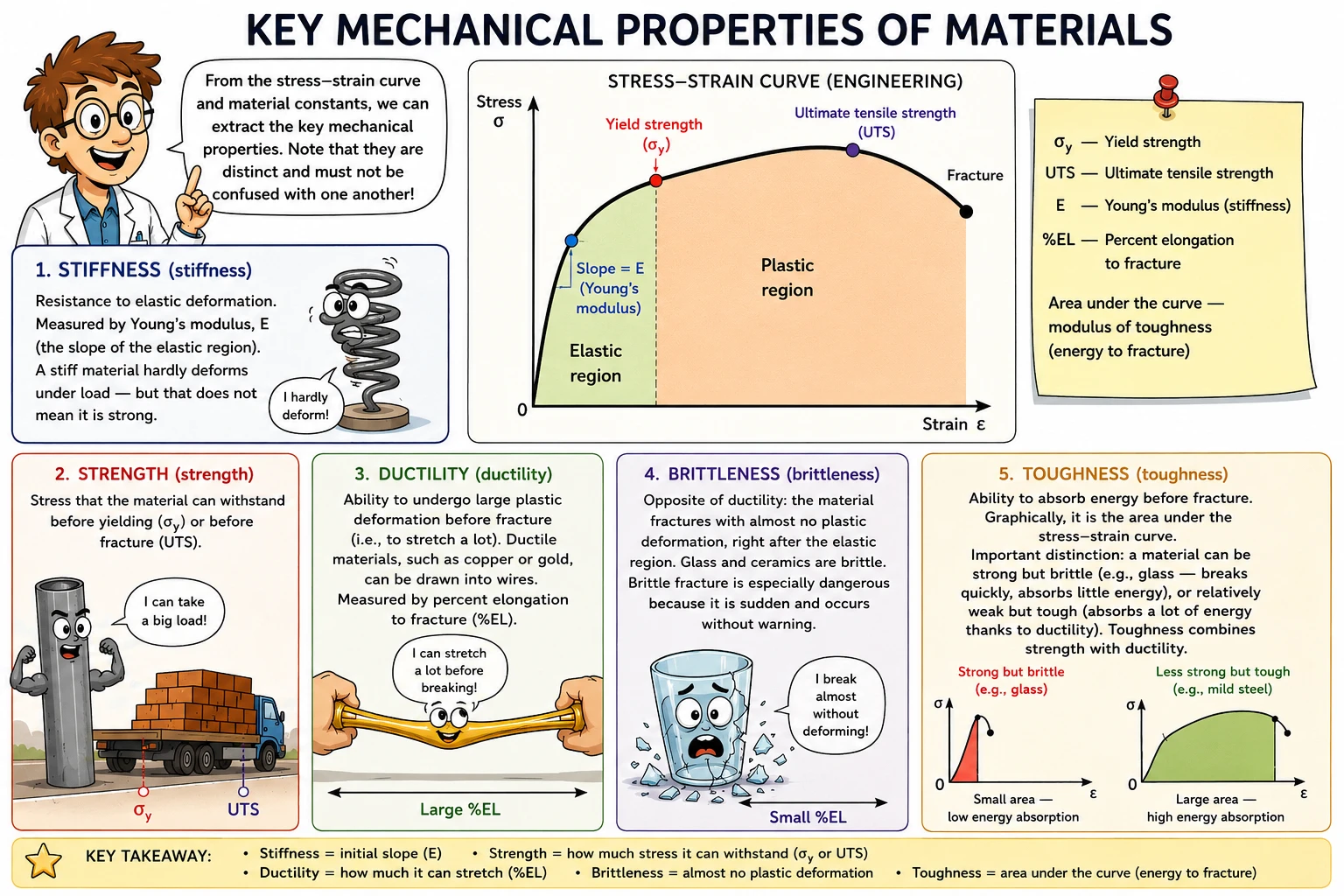

תכונות מכניות עיקריות

מעקומת המאמץ–מעוות ומקבועי החומר אפשר לקרוא את התכונות המכניות החשובות. שימו לב שהן נבדלות זו מזו ואסור לבלבל ביניהן:

קשיחות (stiffness) — ההתנגדות למעוות אלסטי. נמדדת במודול יאנג $E$ (שיפוע התחום האלסטי). חומר קשיח כמעט אינו מתכופף תחת עומס — אך אין זה אומר שהוא חזק.

חוזק (strength) — המאמץ שהחומר עומד בו לפני כניעה (${\sigma }_y$) או לפני שבר (UTS).

משיכות (ductility) — היכולת לעבור מעוות פלסטי רב לפני השבר (כלומר, להימתח הרבה). חומר רכיך, כמו נחושת או זהב, ניתן למתוח לחוטים. נמדדת באחוז ההתארכות עד השבר.

פריכות (brittleness) — ההפך מרכיכות: החומר נשבר כמעט ללא מעוות פלסטי, מיד בתום התחום האלסטי. זכוכית וקרמיקה פריכות. שבר פריך מסוכן במיוחד משום שהוא פתאומי וללא התראה מוקדמת.

חוזק אינטגרלי (toughness) — היכולת לספוג אנרגיה לפני השבר. גרפית, זהו השטח מתחת לעקומת המאמץ–מעוות. שימו לב להבחנה החשובה: חומר יכול להיות חזק אך פריך (כמו זכוכית — נשבר מהר, סופג מעט אנרגיה), או חלש יחסית אך קשוח (סופג אנרגיה רבה בזכות רכיכות). הקשיחות-לשבירה משלבת חוזק עם רכיכות.

מקדם בטיחות

המהנדס אינו מתכנן רכיב שיעמוד בדיוק בעומס הצפוי — זו הזמנה לאסון. תמיד נשארים עם שוליים. מקדם הבטיחות (factor of safety, FoS, SF) הוא היחס בין החוזק של החומר לבין המאמץ המרבי שאנו מתירים לעצמנו להפעיל בפועל:

$SF=\frac{{\sigma }_y}{{\sigma }_{allowed}}$

כלומר, המאמץ המותר בתכן הוא ${\sigma }_{allowed}={\sigma }_y/n$. מקדם בטיחות טיפוסי נע בין 1.5 ל-4 ואף יותר, בהתאם לתחום: בתעופה שואפים למקדם נמוך (כל גרם קובע) אך עם בקרת איכות קפדנית, ואילו במבנים שכשלם מסכן חיי אדם בוחרים מקדמים גבוהים. הבחירה במקדם הבטיחות מאזנת בין עלות ומשקל לבין הסיכון וחוסר הוודאות — והיא אחת ההחלטות ההנדסיות המהותיות ביותר.
