פרק 5. הנדסת פני שטח וציפויים

פרק 5: ציפויים והנדסת פני השטח

5.1 מטרות הציפוי

כאשר בוחרים חומר הנדסי, מתעוררת לעיתים קרובות בעיה בסיסית: החלק הפנימי של הרכיב נדרש לבצע משימה אחת, ואילו פני השטח נדרשים לבצע משימה אחרת לחלוטין.

לדוגמה, ציר פלדה צריך להיות חזק וקשיח כדי לשאת עומסים, אך פני השטח שלו צריכים להיות עמידים לשחיקה; גוף אלומיניום צריך להיות קל משקל, אך פניו צריכים לעמוד בקורוזיה; רכיב פלסטי צריך להיות זול וקל לעיבוד, אך לעיתים נדרשת ממנו מוליכות חשמלית דווקא על פני השטח.

זהו, למעשה, אותו רעיון שראינו בחומרים המרוכבים — לשלב חומרים שונים כדי לקבל את הטוב מכל אחד — אך כאן בקנה מידה של שכבה דקה. במקום להחליף את החומר כולו, די לעיתים קרובות לשנות את פני השטח בלבד. גישה זו עומדת בבסיס תחום הנדסת פני השטח, ובה משלבים בין:

• מצע (Substrate) המספק את התכונות המבניות (חוזק, קשיחות, משקל);
• ציפוי (Coating) המספק את תכונות פני השטח (עמידות, מראה, פונקציה).

כך מתקבל שילוב תכונות שלא ניתן להשיג בחומר יחיד. נסקור ארבע מטרות עיקריות.

הגנה מקורוזיה

אחת המטרות החשובות ביותר היא הגנה מפני קורוזיה, שראינו בפרק הקודם שהיא ביסודה תופעת פני שטח. הציפוי יוצר מחסום בין החומר לסביבה, וההגנה יכולה להתבסס על: בידוד פיזי של פני השטח; יצירת שכבת תחמוצת מגינה (פסיבית); הגנה גלוונית; או שילוב מנגנונים.

כדאי כבר עתה להבחין בין שני סוגי הגנה שונים במהותם, שנשוב אליהם בפרק הקורוזיה. ציפוי מחסומי (כמו צבע) מגן כל עוד הוא שלם — שריטה החושפת את המתכת מבטלת את ההגנה מקומית. לעומת זאת, בהגנה גלוונית (כמו אבץ על פלדה — גילוון), הציפוי הוא מתכת פעילה יותר מן המצע, ולכן הוא “מקריב את עצמו” ומגן על הפלדה גם אם נחשפה שריטה. דוגמאות מוכרות: פלדה מגולוונת, אלומיניום מאולגן, ופלדה צבועה.

עמידות לשחיקה

תהליכי שחיקה מתרחשים כמעט תמיד על פני השטח (כפי שנרחיב בפרק הבא על טריבולוגיה). לכן ניתן לשפר משמעותית את עמידות הרכיב באמצעות ציפוי מתאים, גם אם החומר שמתחתיו נשאר ללא שינוי. דוגמאות נפוצות: TiN על כלי חיתוך, כרום קשיח על בוכנות, וציפויי קרבידים על רכיבי שחיקה. לעיתים שכבת הציפוי מהווה אחוזים בודדים בלבד מעובי הרכיב — אך היא קובעת את רוב אורך חייו.

תכונות דקורטיביות

במקרים רבים המראה החיצוני חשוב לא פחות מן התפקוד. ציפויים דקורטיביים משפרים צבע, ברק, מרקם ואחידות מראה. לעיתים קרובות יש להם גם תפקיד כפול: שכבת כרום דקורטיבית, למשל, מעניקה גם הגנה מסוימת מפני קורוזיה ושחיקה.

תכונות פונקציונליות

לעיתים מטרת הציפוי אינה הגנה כלל, אלא הקניית תכונה חדשה לחלוטין: מוליכות חשמלית או בידוד חשמלי; מוליכות תרמית; החזרת אור או בליעתו; תאימות ביולוגית; פעילות קטליטית. במקרים אלה הציפוי הופך לחלק פעיל במערכת, ולא רק לשכבת הגנה — למשל הציפוי הקטליטי בממיר הקטליטי של מכונית, או ציפוי ביו-תאים על שתל רפואי.

---

5.2 מבנה הציפוי

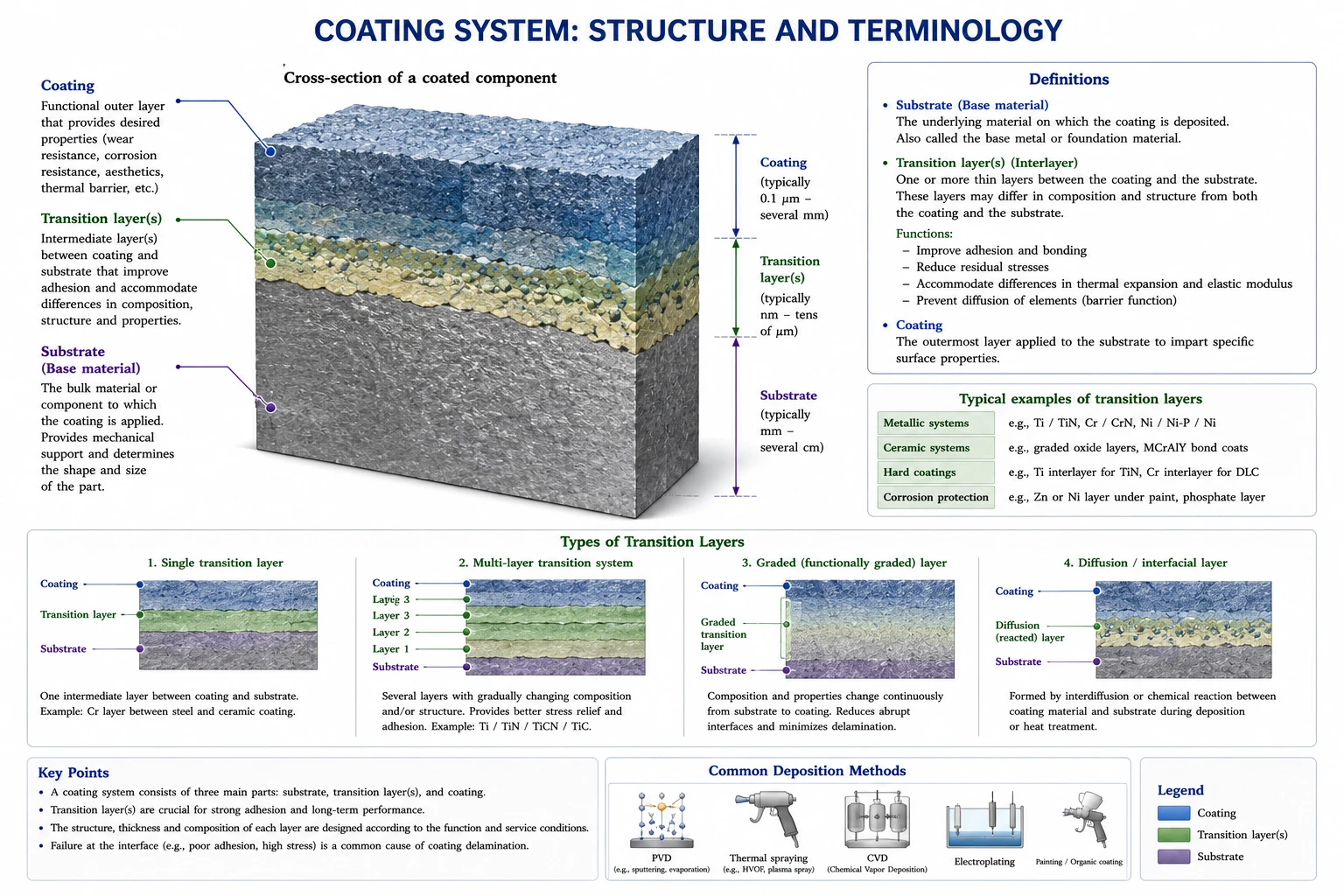

נהוג לדבר על “ציפוי” כאילו מדובר בשכבה אחת, אך בפועל מערכת מצופה היא לעיתים קרובות מבנה רב-שכבתי, שבו לכל שכבה תפקיד שונה.

מצע

המצע הוא החומר העיקרי שממנו מיוצר הרכיב. הוא נושא את העומסים המכניים ומכתיב את מרבית תכונות הנפח, ועשוי להיות פלדה, אלומיניום, טיטניום, פולימר או קרמיקה. בחירת הציפוי תלויה תמיד בתכונות המצע — ובמיוחד בהתאמה ביניהם, כפי שנראה מיד.

שכבת מעבר

במערכות רבות קיימת שכבת ביניים בין המצע לציפוי, שתפקידיה עשויים לכלול: שיפור האדהסיה; הפחתת מאמצים פנימיים; מניעת דיפוזיה בין המצע לציפוי; והתאמת מקדמי ההתפשטות התרמית.

הנקודה האחרונה חשובה ועדינה: אם המצע והציפוי מתרחבים בקצב שונה בחימום (מקדמי התפשטות שונים), נוצרים ביניהם מאמצי גזירה בממשק בכל שינוי טמפרטורה — והציפוי עלול להתקלף. שכבת מעבר בעלת מקדם ביניים “מגשרת” על הפער. (זהו בדיוק אותו עיקרון שראינו בבטון המזוין, שם התאמת מקדמי ההתפשטות של הפלדה והבטון הייתה תנאי לתפקוד המשותף.) לעיתים שכבה זו דקה מאוד, אך כשלהּ עלול להביא להתקלפות הציפוי כולו.

שכבת הציפוי

זוהי השכבה החיצונית הבאה במגע עם הסביבה, והאחראית בדרך כלל על עמידות לקורוזיה ולשחיקה, על תכונות אופטיות, חשמליות או ביולוגיות. במקרים מסוימים מערכת הציפוי מכילה כמה שכבות פונקציונליות שונות זו מעל זו, כל אחת לתפקידה.

---

5.3 סיווג ציפויים

קיימות שיטות רבות ליצירת ציפויים, וניתן לסווגן לפי מנגנון היצירה, מצב החומר, מקור האנרגיה או המטרה. לצורך הדיון נשתמש בחלוקה פשוטה לשלוש משפחות, על פי מקור חומר הציפוי.

ציפויי הסבה (Conversion coatings)

בציפויי הסבה, פני השטח עצמם עוברים תגובה כימית או אלקטרוכימית והופכים לשכבה מגינה. הציפוי אינו חומר זר המופקד מבחוץ, אלא חלק מן המצע עצמו שעבר שינוי כימי. דוגמאות חשובות: אנודיזציה (אלגון), פוספטיזציה וכרומטיזציה.

יתרונם המובנה הוא האדהסיה המצוינת: מאחר שהשכבה צומחת מתוך החומר עצמו, אין כלל ממשק “מודבק” שעלול להתקלף — היא חלק אורגני מן המצע.

ציפויים מופקדים (Deposited coatings)

כאן שכבת הציפוי נוצרת מחומר המגיע ממקור חיצוני, המועבר אל פני השטח ומופקד עליהם. לקבוצה זו שייכות שיטות רבות: PVD, CVD, ציפויים גלווניים, וחלק משיטות הצביעה. בקבוצה זו נתמקד ברוב הפרק.

ציפויים מרוססים (Thermal spraying)

בשיטות אלה חלקיקי חומר מותכים או מחוממים לטמפרטורה גבוהה ומואצים לעבר המצע. החלקיקים פוגעים בפני השטח, נמעכים זה על זה ונצמדים ויוצרים שכבה. המשפחה כוללת ריסוס בלהבה (Flame Spraying), ריסוס פלזמה (Plasma Spraying) ו-HVOF. יתרונן: יצירת שכבות עבות יחסית על מגוון רחב של חומרים.

עד כה עסקנו במטרות ובמשפחות. כעת נעבור לטכנולוגיות המרכזיות: PVD, CVD, ציפויים גלווניים ואנודיזציה.

---

5.4 שיקוע מאדים פיזיקךי (PVD)

אחת המשפחות החשובות ביותר היא PVD (Physical Vapor Deposition) — השקעה מפאזת אדים באמצעות תהליכים פיזיקליים. בשיטות אלה חומר הציפוי מועבר למצב אדי בתוך תא ואקום, ולאחר מכן מתעבה על פני המצע ויוצר שכבה דקה. הרעיון הבסיסי, בשלושה צעדים:

1. יוצרים אטומים או יונים של חומר הציפוי (אידוי או התזה);
2. מעבירים אותם דרך הוואקום;
3. מאפשרים להם לשקוע על פני החלק.

מאחר שהתהליך מתרחש בוואקום, הסיכון לזיהום קטן (כפי שראינו בפרק הקודם — בלחץ אטמוספרי פני שטח נספחים מולקולות מן הסביבה כמעט מיד), וניתן לקבל ציפויים נקיים ואחידים.

עקרון הפעולה

בתוך תא הוואקום ממוקמים מקור חומר הציפוי, המצע, מערכת ליצירת ואקום, ולעיתים גם מערכת פלזמה. חומר הציפוי עובר אידוי (חימום עד אידוי) או התזה (Sputtering — הפצצת מקור בִיונים ה”מבריחים” ממנו אטומים). האטומים שנוצרים נעים דרך הוואקום בקו ישר ופוגעים במצע, ובהדרגה נבנית שכבה דקה וצפופה. עובי הציפוי נע בדרך כלל בין שברי מיקרון לעשרות מיקרונים.

נקודה מעשית הנובעת מן ה”קו הישר”: ב-PVD, חומר הציפוי מגיע בעיקר מכיוון המקור (line of sight), ולכן כיסוי של חריצים עמוקים וצורות מורכבות מאתגר — חיסרון שבו, כפי שנראה, CVD דווקא מצטיין.

יתרונות

ניקיון גבוה; שליטה טובה בהרכב; קשיות גבוהה; עמידות טובה לשחיקה; וטמפרטורות תהליך נמוכות יחסית — ולכן השיטה מתאימה גם לחומרים רגישים לחום.

יישומים נפוצים

הדוגמה המפורסמת ביותר היא ציפוי TiN (Titanium Nitride), המעניק לכלי חיתוך קשיות גבוהה, עמידות לשחיקה והצבע הזהוב האופייני (מקור הברק הזהוב של מקדחים רבים). דוגמאות נוספות: TiAlN, CrN, ו-DLC (Diamond-Like Carbon — פחמן דמוי יהלום, קשה וחלק במיוחד). ציפויים אלה נפוצים בכלי עיבוד שבבי, בתבניות, ברכיבי מנועים וברכיבים רפואיים.

---

5.5 שיקוע מאדים כימי (CVD)

CVD (Chemical Vapor Deposition) היא משפחת תהליכים שבה הציפוי נוצר באמצעות תגובה כימית של גזים על פני המצע. זהו ההבדל המהותי מ-PVD: שם החומר מועבר פיזיקלית מוכן אל פני השטח, ואילו כאן החומר נוצר במקום, ישירות על המשטח, כתוצר של תגובה.

עקרון הפעולה

לתא התהליך מוזרמים גזים המכילים את יסודות הציפוי. כשהם מגיעים אל פני המצע החם, הם מתפרקים או מגיבים זה עם זה; תוצרי התגובה המוצקים יוצרים את שכבת הציפוי, וחומרי הלוואי הגזיים מורחקים מן התא:

גזים → תגובה על פני המצע → ציפוי מוצק + תוצרי לוואי גזיים

מאחר שהציפוי נוצר מתגובה של גזים — והגזים מגיעים לכל מקום — CVD מכסה באופן אחיד גם גיאומטריות מורכבות וחריצים עמוקים, שלא כמו PVD.

יתרונות וחסרונות

יתרונות: כיסוי אחיד של צורות מורכבות; שכבות צפופות; אדהסיה גבוהה; ויכולת לייצר חומרים שקשה לקבל אחרת.

חיסרון מרכזי: טמפרטורת התהליך גבוהה בדרך כלל (לעיתים מאות מעלות עד מעל 1000°C), ולכן לא כל מצע שורד אותה — בניגוד ל-PVD. בנוסף, חלק מן הגזים יקרים, רעילים או קורוזיביים, ודורשים טיפול זהיר.

דוגמאות

בין הציפויים המיוצרים ב-CVD: TiC, TiN, SiC, Si₃N₄, ושכבות רבות בתעשיית המוליכים למחצה. למעשה, חלק גדול מתעשיית המיקרואלקטרוניקה מבוסס על תהליכי CVD מסוגים שונים (כולל גרסאות בלחץ נמוך ובסיוע פלזמה, המאפשרות טמפרטורות נמוכות יותר).

השוואת PVD ו-CVD

PVD	CVD
תהליך פיזיקלי	תהליך כימי
טמפרטורות נמוכות יחסית	טמפרטורות גבוהות יחסית
כיסוי בקו ישר (line of sight)	כיסוי מצוין של גיאומטריות מורכבות
שליטה טובה בהרכב	יכולת לייצר חומרים מיוחדים
נפוץ בכלי חיתוך	נפוץ במיקרואלקטרוניקה ובציפויים מיוחדים

שתי הטכנולוגיות משלימות זו את זו ולא מתחרות: הבחירה ביניהן נקבעת לפי המצע (האם יעמוד בחום?), הגאומטריה (האם יש חריצים?) והחומר הרצוי.

---

5.6 ציפויים גלווניים

ציפויים גלווניים הם מן השיטות הוותיקות והנפוצות ביותר בתעשייה, והם מבוססים על תהליך אלקטרוכימי. המצע מוכנס לתמיסה המכילה יונים של המתכת הרצויה, וזרם חשמלי חיצוני גורם לשיקוע המתכת על פני השטח. (זהו, במובן מסוים, היפוך מכוון של הקורוזיה: בקורוזיה מתכת מתמוססת ליונים, וכאן יונים שבים והופכים למתכת מוצקה על המצע.)

עקרון הפעולה

בצורתו הפשוטה, התא הגלווני מורכב מאנודה, מקתודה ומאלקטרוליט. החלק המצופה משמש כקתודה. יוני המתכת החיוביים שבתמיסה נמשכים אל הקתודה, קולטים בה אלקטרונים (תגובת חיזור) ושוקעים כמתכת על פני השטח:

$M^{n+}+n{e}^{-}\to M$

כתוצאה מכך נבנית בהדרגה שכבת ציפוי מתכתית, שעובייה הסופי תלוי בעוצמת הזרם ובזמן התהליך (לפי חוקי פאראדיי — ככל שעובר יותר מטען, שוקעת יותר מתכת).

דוגמאות נפוצות

אבץ על פלדה (גילוון), ניקל, כרום, נחושת, כסף וזהב. ציפויים אלה משמשים להגנה מקורוזיה, לשיפור המראה ולשיפור תכונות חשמליות (למשל ציפוי זהב על מגעים חשמליים, המשלב מוליכות מצוינת עם עמידות בפני חמצון).

יתרונות וחסרונות

יתרונות: עלות נמוכה; התאמה לייצור המוני; אפשרות לשכבות עבות יחסית; ומגוון רחב של מתכות.

חסרונות: שימוש באלקטרוליטים כימיים (לעיתים רעילים, הדורשים טיפול בשפכים); רגישות גבוהה להכנת פני השטח (משטח מלוכלך → ציפוי לקוי, כפי שראינו בפרק הקודם); ובעיות אחידות בחלקים מורכבים — הזרם מתרכז בפינות ובקצוות (צפיפות זרם גבוהה שם), ולכן הציפוי עבה יותר בבליטות ודק יותר בחריצים עמוקים. היבטים אלה יידונו בהרחבה בקורס המוקדש לציפויים גלווניים.

---

5.7 אנודיזציה (אלגון)

אנודיזציה היא מטיפולי פני השטח החשובים ביותר של אלומיניום. בניגוד לציפוי רגיל, שבו מוסיפים חומר חדש, באנודיזציה יוצרים באופן מבוקר שכבת תחמוצת מתוך החומר עצמו — ולכן היא שייכת למשפחת ציפויי ההסבה.

שים לב לניגוד המעניין מול הגלוון: בגלוון, החלק הוא הקתודה ומתכת שוקעת עליו; באנודיזציה, החלק הוא האנודה ופניו מתחמצנים. השם עצמו מעיד על כך.

עקרון הפעולה

בתהליך האנודיזציה החלק מחובר כאנודה בתא אלקטרוכימי. במהלך התהליך מתרחשת צמיחה מבוקרת של תחמוצת אלומיניום על פני השטח, עבה בהרבה מן השכבה הטבעית הנוצרת באוויר (ננומטרים בודדים) — לרוב עד עשרות מיקרונים. כתוצאה מתקבלת שכבה קשה יותר, עמידה יותר לקורוזיה ויציבה יותר.

מדוע דווקא אלומיניום

אלומיניום מתאים במיוחד לאנודיזציה משום שתחמוצתו ($A{l}_2{O}_3$) יציבה, צפופה ונצמדת היטב למצע — אותה תחמוצת פסיבית מגינה שהכרנו בפרק הקודם, כאן מעובה ומחוזקת בכוונה.

תכונה ייחודית: לשכבת האנודיזציה מבנה נקבובי אופייני (תעלות זעירות מסודרות). הנקבוביות מאפשרת צביעה של השכבה (הצבע “ננעל” בתוך הנקבים), החדרת חומרים נוספים, והתאמת תכונות פני השטח — ולאחר מכן “אוטמים” את הנקבים לקיבוע. מסיבה זו נפוצים מוצרים מאולגנים צבעוניים רבים: פרופילי חלונות, חלקי אופניים, ציוד אלקטרוני (גופי טלפונים ומחשבים) ורכיבי תעופה.

---

5.8 בדיקות ציפויים

לאחר יצירת הציפוי יש לוודא שהוא עומד בדרישות, ולשם כך משתמשים במגוון שיטות בדיקה — לאיכות, לעובי, לאדהסיה, לקשיות ולמבנה הפנימי.

אדהסיה

זוהי אולי התכונה החשובה ביותר: גם הציפוי הקשיח והעמיד ביותר חסר ערך אם הוא מתקלף בקלות (כפי שהדגשנו לאורך הפרק הקודם — הממשק קובע). שיטות נפוצות לבדיקת אדהסיה: מבחן שריטה (scratch test), מבחן חיתוך שתי-וערב (cross-hatch), מבחן קילוף (peel test) ומבחני עומס שונים. בחירת השיטה תלויה בסוג הציפוי וביישום.

חתך רוחב מטלוגרפי

הכנת חתך מטלוגרפי (חיתוך, ליטוש וצריבה של הדגימה) מאפשרת לבחון את הציפוי “מן הצד” ולמדוד: עובי הציפוי, מספר השכבות, נקבוביות, סדקים ואיכות הממשק. לשם כך משתמשים במיקרוסקופ אופטי או ב-SEM (שניהם מן הפרק הקודם).

מיקרו-קשיות

ציפויים רבים נועדו לשפר עמידות לשחיקה, ולכן מקובל למדוד את קשיותם במבחני מיקרו-קשיות: מפעילים עומס קטן מאוד באמצעות חוד יהלום, ומודדים את גודל השקע. העומס הקטן חיוני — הוא מאפשר למדוד את קשיות הציפוי הדק בלבד, מבלי ש”החוד יחדור” אל המצע שמתחתיו ויקלקל את המדידה. כך ניתן להפריד בין קשיות הציפוי, קשיות המצע, והשפעת הטיפולים השונים.

---

סיכום הפרק

• מטרת הציפוי היא לשנות את תכונות פני השטח מבלי להחליף את החומר כולו — אותו רעיון “שילוב” שראינו בחומרים המרוכבים, בקנה מידה של שכבה.
• ציפויים משמשים להגנה מקורוזיה (מחסומית או גלוונית), לעמידות לשחיקה, למראה ולתכונות פונקציונליות.
• מערכת מצופה כוללת מצע, ולעיתים שכבת מעבר (החשובה במיוחד להתאמת מקדמי התפשטות ולמניעת התקלפות) ושכבת ציפוי.
• ציפויי הסבה צומחים מן המצע (אדהסיה מצוינת); ציפויים מופקדים מגיעים מבחוץ; ציפויים מרוססים מאפשרים שכבות עבות.
• PVD (פיזיקלי, קר, קו-ישר) ו-CVD (כימי, חם, כיסוי מצוין) הן שתי משפחות משלימות של ציפויים מופקדים.
• ציפויים גלווניים מבוססים על שיקוע אלקטרוכימי (חיזור יונים על הקתודה); אנודיזציה היא ציפוי הסבה של אלומיניום, שבו פני השטח מתחמצנים באנודה ליצירת שכבה נקבובית מגינה.
• איכות הציפוי נבדקת באדהסיה, בחתך מטלוגרפי ובמיקרו-קשיות.

בפרק הבא נעסוק בתופעת השחיקה ובטריבולוגיה — המדע העוסק בחיכוך, בשחיקה ובסיכה.
