פרק 6: טריבולוגיה — חיכוך, בלאי וסיכה
6.1 מבוא לטריבולוגיה
כאשר שני גופים נמצאים במגע ונעים זה ביחס לזה, מתרחשים על פני השטח שלהם תהליכים מורכבים ביותר. במבט ראשון נדמה שהבעיה פשוטה — גוף אחד מחליק על גוף אחר — אך בפועל מתרחשים בו-זמנית חיכוך, בלאי, התחממות, דפורמציה, שינויים כימיים ולעיתים גם קורוזיה.

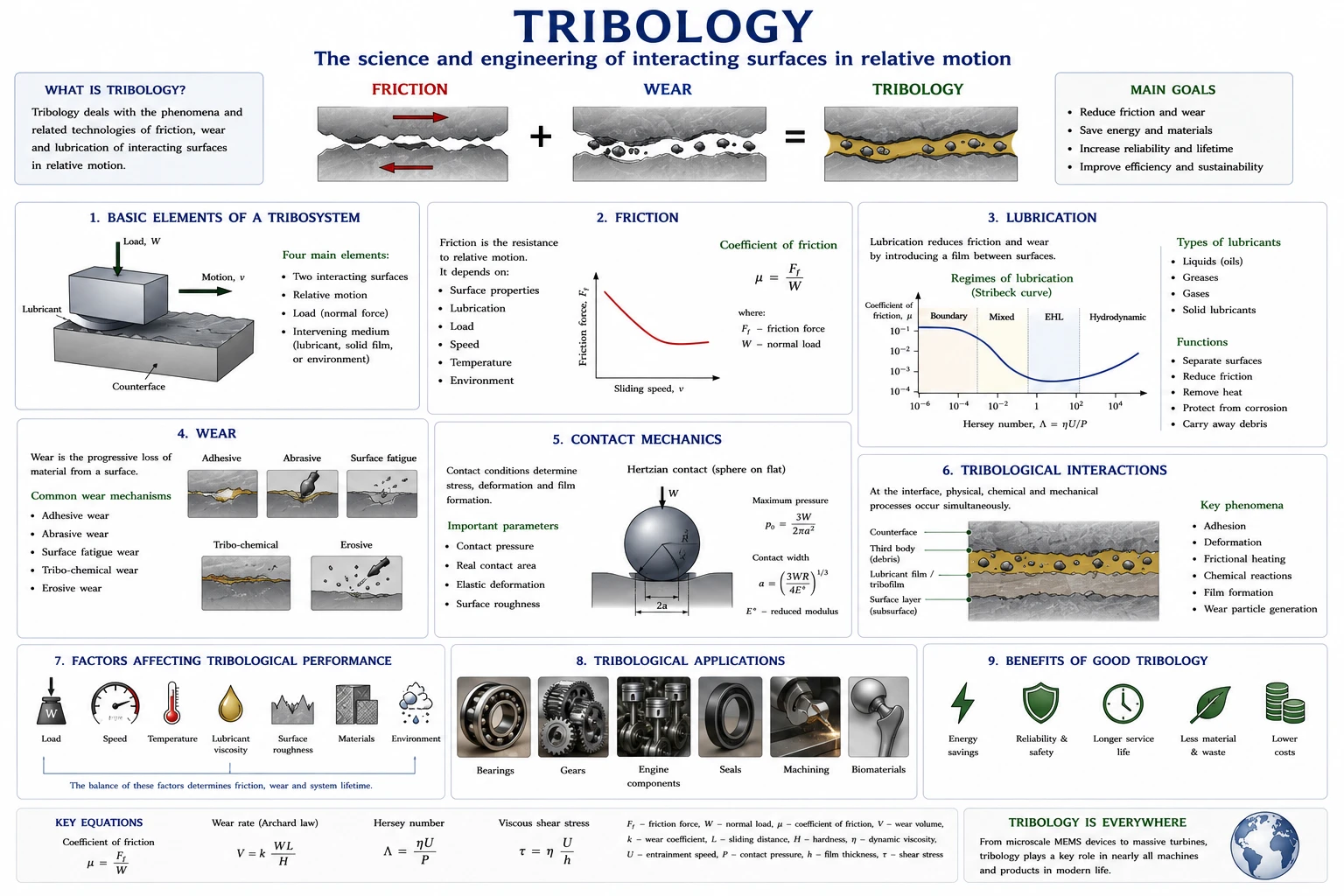

חקר התופעות הללו נקרא טריבולוגיה, ומקור המונח במילה היוונית tribos שפירושה שפשוף. הטריבולוגיה עוסקת בשלושה נושאים מרכזיים וקשורים זה לזה: חיכוך, בלאי וסיכה.
לנושאים אלה חשיבות עצומה בהנדסה, והיא נובעת ישירות מן הפרקים הקודמים: ראינו שפני השטח הם אזור מיוחד (פרק 4), ושניתן להנדס אותם בציפויים (פרק 5) — והטריבולוגיה היא, במובן רב, ה”מבחן” שבו נבדקות תכונות פני השטח הללו בפעולה. למעשה, חלק ניכר מן האנרגיה המיוצרת בעולם אובד עקב חיכוך, וחלק גדול מן הכשלים המכניים קשור לבלאי של פני שטח. מכאן המסקנה המעשית: שיפור טריבולוגי קטן עשוי לחסוך כמויות עצומות של אנרגיה ולהאריך משמעותית את חיי המוצר.
6.2 חיכוך
חיכוך הוא הכוח המתנגד לתנועה יחסית בין שני גופים במגע. לכאורה היה אפשר לצפות שככל שפני השטח חלקים יותר, כך החיכוך קטן יותר — אך בפועל התמונה מורכבת בהרבה.
כאן מתחבר הפרק ישירות למושג החספוס (פרק 4): גם משטחים מלוטשים מכילים פסגות ועמקים. לכן המגע האמיתי מתרחש רק בפסגות בודדות (אספריטיס) הנפגשות זו עם זו, ושטח המגע האמיתי קטן בהרבה מן השטח הנראה לעין — לעיתים באלפי מונים. כל העומס כולו נישא על ידי אותן פסגות מעטות, ולכן הלחץ עליהן עצום, והן נמעכות עד שטח המגע האמיתי גדל דיו לשאת את העומס.
תובנה זו מסבירה עובדה מפתיעה: כוח החיכוך כמעט אינו תלוי בשטח הנראה של המגע, אלא בעומס בלבד. כאשר מגדילים את העומס, נמעכות הפסגות ושטח המגע האמיתי גדל ביחס ישר לעומס — ומכאן נובע הקשר הליניארי הפשוט בין כוח החיכוך לעומס, שנראה מיד. זהו ההסבר המודרני לחוקי החיכוך הקלאסיים (אמונטון–קולון).
חיכוך יבש
חיכוך יבש מתרחש כאשר שני המשטחים במגע ללא חומר סיכה. במצב זה הפסגות באות במגע ישיר, ובנקודות המגע מופיעים לחצים גבוהים מאוד — לעיתים נוצרים שם אף קשרים מתכתיים מקומיים (מעין ריתוך זעיר בנקודה). במהלך התנועה קשרים אלה נוצרים ונשברים שוב ושוב, וזהו אחד המקורות העיקריים לחיכוך ולבלאי.
במקרים רבים ניתן לתאר את החיכוך בחוק אמפירי פשוט:
כאשר הוא כוח החיכוך, הכוח הנורמלי (העומס), ו- מקדם החיכוך — מספר חסר ממדים האופייני לזוג החומרים הנמצאים במגע (לא לחומר יחיד!). למרות פשטותו, קשר זה מתאר היטב מערכות רבות. ערכים אופייניים: עד למתכות יבשות, ונמוך בהרבה (עד פחות מ-) בנוכחות סיכה טובה. שים לב גם להבחנה מעשית בין חיכוך סטטי (ההתנגדות להתחלת התנועה, גבוה יותר) לבין חיכוך קינטי (ההתנגדות בזמן תנועה) — ההבדל ביניהם הוא הסיבה לכך שקשה יותר “להזיז” גוף מאשר “להמשיך להזיזו”.
חיכוך נוזלי
כאשר בין המשטחים קיימת שכבת נוזל רציפה, המגע הישיר ביניהם נעלם כמעט לחלוטין, וההתנגדות לתנועה נובעת רק מן הזרימה הפנימית (הצמיגות) של חומר הסיכה. זהו חיכוך נוזלי (hydrodynamic). חיכוך כזה נמוך בהרבה מחיכוך יבש, והבלאי קטן מאוד — שכן המשטחים אינם נוגעים זה בזה כלל.
נקודה יפה: השכבה הנוזלית הזו נוצרת לעיתים מאליה. כאשר משטח נע מספיק מהר, הוא “גורף” את השמן וכולא אותו בטריז, והלחץ ההידרודינמי הנוצר מרים את המשטחים ומפריד ביניהם. זהו המצב הרצוי במיסבים, במנועים, במשאבות ובטורבינות.
חיכוך בגבול הסיכה
בפועל לא תמיד מתקבלת שכבת נוזל מלאה. לעיתים השכבה דקה מאוד (בעובי של מולקולות בודדות), וחלק מן הפסגות עדיין נוגעות זו בזו. מצב זה נקרא חיכוך בגבול הסיכה (boundary lubrication), והוא מן החשובים ביותר הנדסית — שכן רבות מן המכונות פועלות בו לפחות בחלק מזמנן (במיוחד בהתנעה ובעצירה, כשהמהירות נמוכה מכדי ליצור שכבה הידרודינמית).
כאן ההגנה אינה הידרודינמית אלא כימית: חומרי סיכה רבים מכילים תוספים מיוחדים, הנספחים על פני השטח (זוכרים את הספיחה מפרק 4?) ויוצרים שכבה מולקולרית דקה ומגינה, המפחיתה את המגע המתכתי הישיר גם כשהשמן עצמו “נדחק החוצה”.
שלושת המצבים יחד: עקומת שטריבק

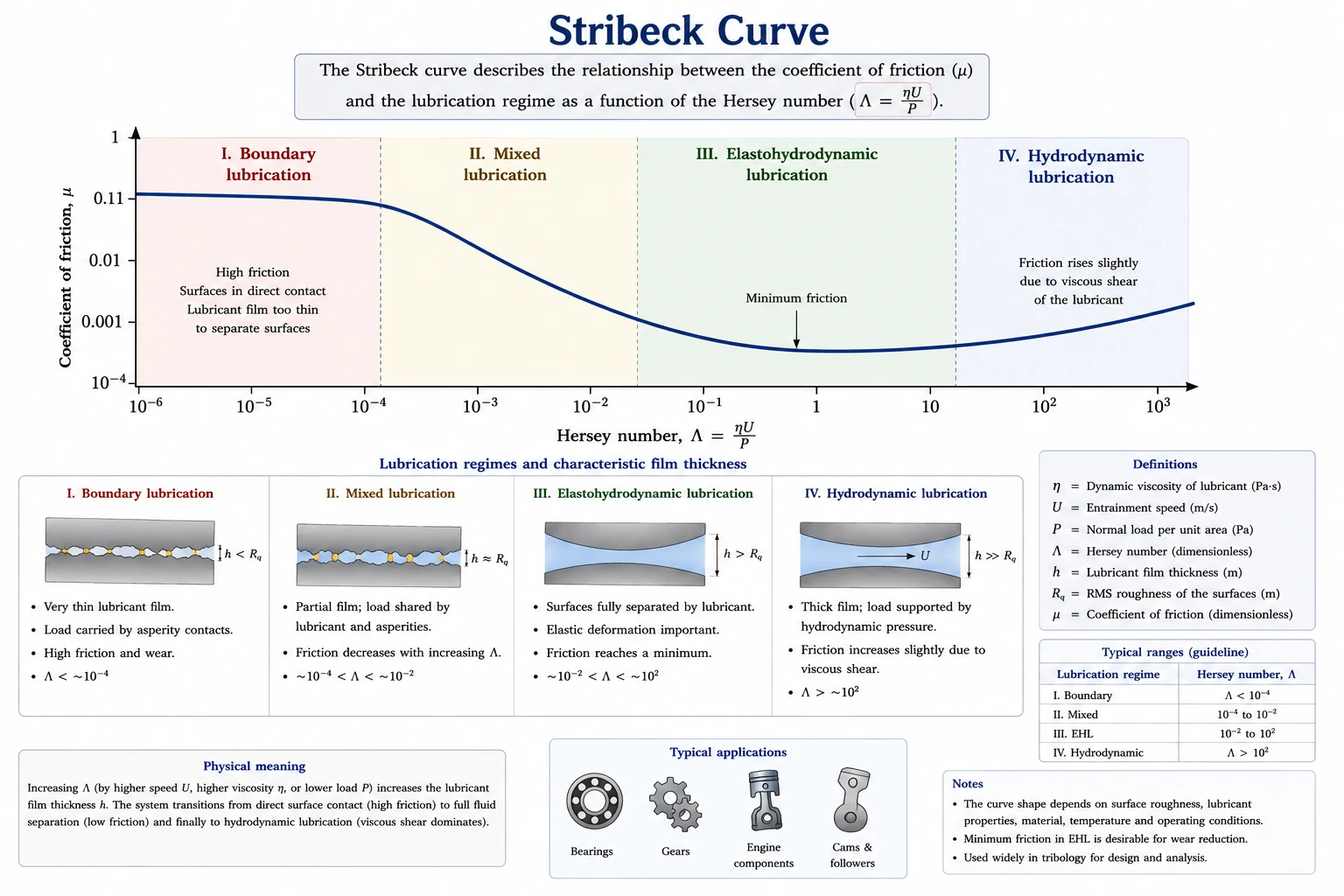

שלושת מצבי החיכוך אינם נפרדים, אלא שלבים על רצף אחד. ניתן לתאר זאת בעקומת שטריבק (Stribeck), הקושרת את מקדם החיכוך לשילוב של צמיגות, מהירות ועומס:
- במהירות נמוכה (או עומס גבוה, או שמן דליל) — שוררת סיכת גבול, והחיכוך גבוה;
- במהירות בינונית — מצב מעורב, שבו השכבה מתחילה להיווצר;
- במהירות גבוהה — נוצרת שכבה הידרודינמית מלאה, המשטחים נפרדים, והחיכוך צונח למינימום.
מעניין שאם ממשיכים להאיץ עוד, החיכוך שב ועולה מעט — כי הזרימה הצמיגה בשכבה העבה עצמה מתחילה לבזבז אנרגיה. מכאן שקיים תחום עבודה אופטימלי, וזו אחת הסיבות לכך שבחירת השמן היא פשרה, כפי שנראה בהמשך.
6.3 בלאי
בלאי הוא אובדן הדרגתי של חומר מפני השטח במהלך העבודה, והוא מן הגורמים המרכזיים לכשל של רכיבים מכניים. קיימים מנגנוני בלאי רבים, אך שלושה חשובים במיוחד — וכדאי לשים לב שכל אחד מהם מתחבר למושג שכבר הכרנו.
בלאי שוחק (Abrasive)
בלאי שוחק מתרחש כאשר חלקיקים קשים או בליטות קשות חורצים את פני השטח הרך יותר — בדומה לפעולת נייר זכוכית (וזהו בדיוק העיקרון שראינו בחומרי השחיקה בפרק הקרמיקות). הוא נפוץ בציוד כרייה, במשאבות בוצה (slurry), בכלי חקלאות ובמערכות להובלת אבקות. ההגנה המרכזית מפניו: קשיות גבוהה של פני השטח — ככל שהמשטח קשה מן החלקיקים השוחקים, כך קשה יותר לחרוץ אותו. כאן נכנסים לתמונה הציפויים הקשים מן הפרק הקודם (TiN, כרום קשיח, קרבידים).
בלאי אדהסיבי (Adhesive)
בלאי אדהסיבי הוא ההמשך הישיר של מנגנון החיכוך היבש: פסגות שני המשטחים יוצרות קשרים מקומיים, ובמהלך התנועה הקשרים נקרעים — אך לעיתים הקרע אינו בנקודת המגע המקורית אלא בתוך אחד החומרים, וכך פיסת חומר מועברת ממשטח אחד לאחר. במקרים קיצוניים מתרחשת תפיסה (Seizure): המשטחים “מתרתכים” יחד, החיכוך מזנק, והמנגנון נעצר. בלאי אדהסיבי חמור במיוחד במגע בין מתכות דומות ללא סיכה — שתי מתכות זהות “אוהבות” ליצור ביניהן קשרים מתכתיים (זכרו את הקשר המתכתי כ”ים אלקטרונים” משותף), ולכן נדבקות בקלות. מסיבה זו נמנעים, למשל, מהרצת פלדה על פלדה זהה ללא סיכה או ציפוי מפריד.
בלאי עייפות (Fatigue)
בלאי עייפות נובע ממאמצים מחזוריים חוזרים — אותה עייפות שהכרנו בפרק הפולימרים, כאן בהקשר של פני שטח. גם כשהמאמצים נמוכים יחסית, מספר רב של מחזורי העמסה גורם להיווצרות סדקים תת-שטחיים (מתחת לפני השטח, היכן שמאמצי הגזירה מרביים). הסדקים מתקדמים בהדרגה אל פני השטח, ולבסוף פיסת חומר מתפוררת ונושרת (פיטינג, pitting). מנגנון זה אופייני במיוחד לרכיבים מתגלגלים: מיסבים, גלגלי שיניים, מסילות וגלגלי רכבת. בניגוד לשני המנגנונים הקודמים, כאן הבלאי אינו הדרגתי-חלק אלא מופיע “פתאום” לאחר מספר מחזורים אופייני — ולכן הוא מסוכן וקשה יותר לחיזוי.
6.4 סיכה
אחת הדרכים היעילות ביותר להפחתת חיכוך ובלאי היא שימוש בחומרי סיכה. חומר הסיכה מפריד בין המשטחים ומקטין את המגע הישיר, אך תפקידו אינו מסתכם בכך — הוא גם מפזר חום (חשוב מאוד, שכן החיכוך מחמם), מונע קורוזיה, שוטף מזהמים וחלקיקי בלאי, ומפחית רעידות. למעשה, חומר סיכה טוב ממלא את כל התפקידים הללו בו-זמנית.
שמנים
שמנים הם חומרי הסיכה הנפוצים ביותר, ויכולים להיות מינרליים (מזוקקים מנפט), סינתטיים (מתוכננים כימית לביצועים גבוהים) או מבוססי מקורות ביולוגיים. התכונה החשובה ביותר של שמן היא הצמיגות — וכאן, כפי שראינו בעקומת שטריבק, מדובר תמיד בפשרה: צמיגות נמוכה מדי לא תספיק ליצור שכבה מפרידה, והמערכת תיפול לסיכת גבול ולבלאי; צמיגות גבוהה מדי תיצור שכבה עבה אך תבזבז אנרגיה על זרימה צמיגה (וגם תקשה על ההתנעה בקור). בחירת השמן היא תמיד איזון בין השניים, בהתאם למהירות, לעומס ולטמפרטורת העבודה.
תוספים נפוצים בשמנים כוללים תוספי לחץ קיצוני (EP — Extreme Pressure), המגיבים כימית עם פני השטח תחת לחץ וחום ויוצרים שכבת הגנה דווקא בתנאי סיכת הגבול הקשים — בדיוק שם שבו השמן לבדו אינו מספיק.
גריזים
גריז הוא, למעשה, שמן כלוא בתוך חומר מסמיך (לרוב סבון מתכתי, היוצר רשת סיבית הסופגת את השמן כמו ספוג). מבנה זה מאפשר לחומר הסיכה להישאר במקומו גם ללא מערכת מחזור שמן רציפה — הוא “יושב” במיסב ומשחרר שמן בהדרגה. גריזים נפוצים במיסבים, במנועים חשמליים, בציוד תעשייתי ובמערכות אטומות, ויתרונם הגדול הוא פשטות התחזוקה (אין צורך במשאבות, מאגרים ומסננים). חסרונם: הם מפזרים חום פחות טוב משמן זורם, ולכן פחות מתאימים למהירויות גבוהות מאוד.
חומרי סיכה מוצקים
בתנאים מסוימים שמנים וגריזים פשוט אינם מתאימים — בטמפרטורות גבוהות מאוד (שבהן השמן מתפרק), בוואקום (שבו הוא מתאדה — חשוב בחלל ובציוד מדעי), או בסביבות קורוזיביות. במקרים אלה משתמשים בחומרי סיכה מוצקים, ובראשם גרפיט, MoS₂ (מוליבדן דיסולפיד) ו-PTFE (טפלון).
לשניים הראשונים מכנה משותף יפה שמחבר אותנו לפרקים הקודמים: מבנה שכבתי. ראינו בפרק הקרמיקות שהגרפיט בנוי משכבות החלקות זו על זו בקלות; אותו עיקרון בדיוק חל על MoS₂. השכבות מתפקדות כמעין “קלפים” המחליקים זה על זה, ומספקות סיכה גם ללא נוזל כלל. ה-PTFE, לעומתם, פועל מכוח האנרגיה הפנימית הנמוכה של פני השטח שלו (משטח “חלקלק” שאליו דבר אינו נצמד).
6.5 מיסבים

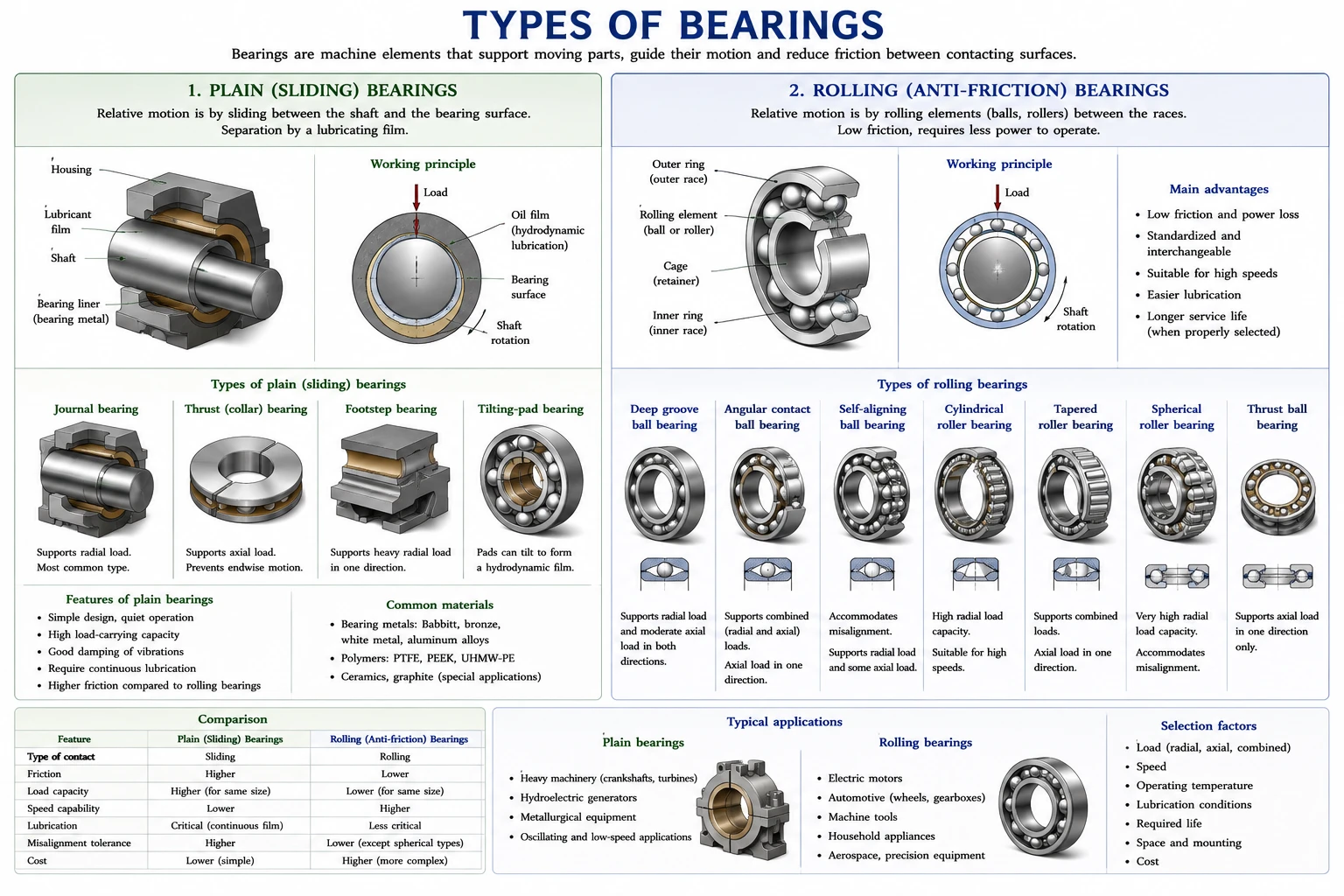

מיסב הוא רכיב שתפקידו לאפשר תנועה יחסית תוך הקטנת החיכוך והבלאי. המיסבים הם מן הרכיבים החשובים ביותר בהנדסה המכנית — ולמעשה, חלק גדול מן העקרונות הטריבולוגיים פותח במקור כדי להבין ולשפר את פעולתם. הם מתחלקים לשתי משפחות עיקריות, הנבדלות בשאלה הבסיסית: החלקה או גלגול?
מיסבי החלקה
במיסב החלקה (plain / journal bearing), התנועה מתבצעת באמצעות החלקה של משטח אחד על פני השני, כשביניהם בדרך כלל שכבת סיכה. כאן בא לידי ביטוי החיכוך הנוזלי שראינו: בסיבוב מהיר נוצר טריז שמן הידרודינמי המרים את הציר ומפריד אותו מן המיסב.
יתרונות: מבנה פשוט וזול, יכולת נשיאת עומסים גבוהים מאוד, ופעולה שקטה. חסרונות: רגישות לאיכות הסיכה, וחיכוך גבוה יחסית בזמן ההתנעה — ברגע הראשון, לפני שנוצרת שכבת השמן, המיסב נמצא בסיכת גבול עם מגע מתכתי (זו, אגב, אחת השחיקות העיקריות במנועים, המתרחשת דווקא בהתנעה ולא בנסיעה).
מיסבים מתגלגלים
במיסבים מתגלגלים (rolling-element bearings) מוכנסים בין המשטחים גופים מתגלגלים — כדורים, גלילים או מחטים. בכך מוחלפת ההחלקה בעיקרה בגלגול, ומכאן יתרונם המרכזי: התנגדות הגלגול קטנה בהרבה מהתנגדות ההחלקה, ולכן החיכוך נמוך משמעותית (וגם חיכוך ההתנעה נמוך — יתרון על מיסב ההחלקה). הם נפוצים במגוון עצום של מערכות: מנועים, מכונות ייצור, כלי רכב וציוד ביתי.
חסרונם נובע ישירות ממנגנוני הבלאי שראינו: מאחר שמספר קטן של גופים מתגלגלים נושא את כל העומס במגע נקודתי, המאמצים המקומיים גבוהים מאוד, והרכיב רגיש במיוחד לבלאי עייפות (פיטינג) — שהוא, כזכור, מנגנון הכשל האופייני לרכיבים מתגלגלים. כן הם רגישים יותר לזיהומים ולעומסי הלם מאשר מיסבי החלקה.
סיכום הפרק
- טריבולוגיה עוסקת בחיכוך, בבלאי ובסיכה — והיא ה”מבחן בפעולה” של תכונות פני השטח מן הפרקים הקודמים.
- המגע האמיתי בין משטחים מתרחש רק בפסגות בודדות, ולכן כוח החיכוך תלוי בעומס ולא בשטח הנראה ().
- קיימים שלושה מצבי חיכוך — יבש, נוזלי ובגבול הסיכה — המתוארים יחד בעקומת שטריבק, שבה החיכוך מינימלי במשטר ההידרודינמי.
- מנגנוני הבלאי העיקריים: שוחק (חריצה, נמנע בקשיות), אדהסיבי (העברת חומר, חמור במתכות דומות, עד כדי תפיסה), ועייפות (סדקים תת-שטחיים ופיטינג, אופייני לרכיבים מתגלגלים).
- חומרי סיכה מפחיתים חיכוך ובלאי, ובמקביל מפזרים חום, מונעים קורוזיה ושוטפים מזהמים.
- שמנים (צמיגות כפשרה, עם תוספי EP), גריזים (שמן במסמיך, נוחים לתחזוקה) וחומרי סיכה מוצקים (גרפיט ו-MoS₂ השכבתיים, PTFE) מתאימים לתנאי עבודה שונים.
- מיסבים ממחישים את כל העקרונות: מיסבי החלקה (פשוטים, נשיאת עומס גבוהה, רגישים בהתנעה) מול מיסבים מתגלגלים (חיכוך נמוך, רגישים לבלאי עייפות).
בפרקים הבאים נפנה למשפחות החומרים עצמן, ונבחן כיצד מבנן ותכונותיהן קובעים את התאמתן ליישומים הנדסיים שונים.
