פרק 8: מערכת הברזל–פחמן
8.1 מערכת הברזל–פחמן
מבין כל מערכות הסגסוגות המוכרות לאדם, מערכת הברזל–פחמן היא ללא ספק החשובה ביותר. למרות הופעתם של חומרים מתקדמים רבים, פלדות וברזלי יציקה ממשיכים להוות את עמוד השדרה של התעשייה המודרנית. הצלחתה של מערכת זו נובעת משילוב נדיר של זמינות גבוהה, עלות נמוכה, תכונות מכניות טובות, אפשרות לעיבוד, ובמיוחד — אפשרות לטיפולים תרמיים מגוונים. למעשה, חלק ניכר מן המטלורגיה המודרנית התפתח מתוך הניסיון להבין ולשלוט במערכת זו.
פרק זה הוא, במובן מסוים, הפגישה שבה כל הכלים שצברנו נפגשים. דיאגרמות הפאזות (פרק 2) והטיפולים התרמיים (פרק 7) יבואו כאן לידי ביטוי מעשי, על מערכת אחת קונקרטית — וזו הסיבה שבחרנו להקדיש לה פרק שלם.

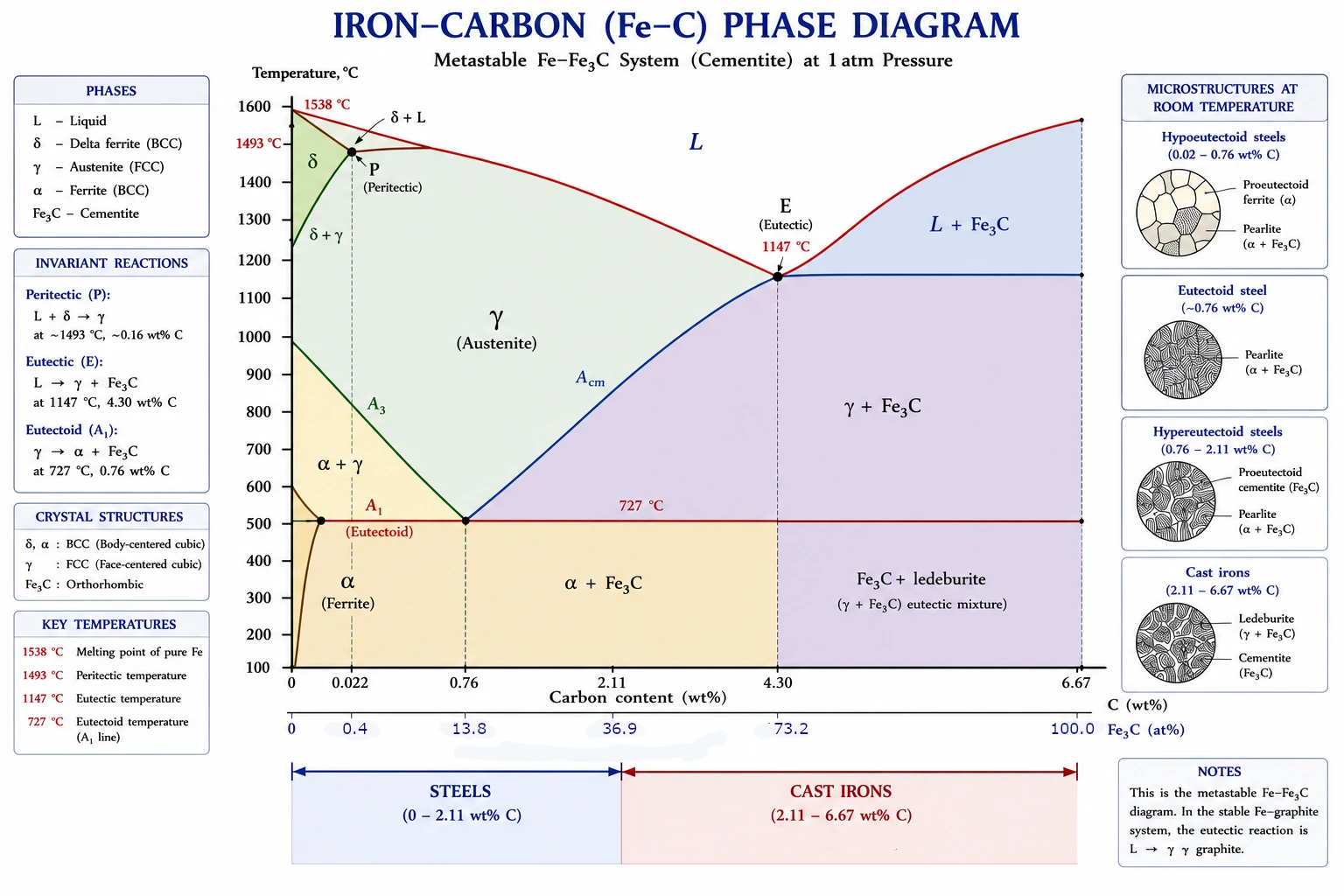

דיאגרמת הברזל–פחמן
דיאגרמת הפאזות של מערכת הברזל–פחמן מורכבת בהרבה מן הדיאגרמות האיזומורפיות והאיטקטיות הפשוטות שפגשנו קודם. למעשה, היא מאגדת כמעט את כל “אבני הבניין” שלמדנו בפרק על דיאגרמות פאזות:
- מספר פאזות מוצקות;
- תגובה איטקטית;
- תגובה פריטקטית;
- מסיסות משתנה של פחמן (קווי סולבוס);
- תרכובת בינמתכתית חשובה.
שלוש הפאזות המרכזיות הן פריט, אוסטניט וצמנטיט, ומצירופיהן נוצרים המבנים החשובים ביותר של פלדות וברזלי יציקה. נכיר תחילה את שלוש הפאזות, ואז את המבנים המורכבים מהן.
פלדה וברזל יציקה
נהוג לחלק את סגסוגות הברזל–פחמן לשתי משפחות עיקריות — פלדות וברזלי יציקה — והגבול המקובל ביניהן נמצא סביב 2.1% פחמן: מתחת לריכוז זה מתקבלות פלדות, ומעליו ברזלי יציקה. אין זה גבול “קדוש”, אך הוא שימושי הנדסית, והוא משקף הבדל אמיתי: גבול זה הוא, בקירוב, ריכוז הפחמן המרבי שאוסטניט יכול להמיס, ולכן הוא מפריד בין סגסוגות המתמצקות דרך אוסטניט בלבד (פלדות) לבין כאלה שעוברות גם תגובה איטקטית (ברזלי יציקה).
8.2 פריט
פריט (Ferrite) הוא תמיסה מוצקה חדירותית של פחמן בברזל α. כפי שראינו בפרק על תמיסות מוצקות, “חדירותית” פירושה שאטומי הפחמן הקטנים נדחקים אל החללים שבין אטומי הברזל. לברזל α מבנה BCC, ובו החללים הבין-סריגיים קטנים יחסית — ולכן מסיסות הפחמן בפריט נמוכה מאוד (פחות מ-0.02%). זוהי עובדה שתתברר כקריטית בהמשך.
לפריט תכונות אופייניות: רכות, משיכות גבוהה, קשיחות טובה ומוליכות סבירה. במיקרוסקופ מטלוגרפי הוא מופיע בדרך כלל כאזורים בהירים, ובפלדות דלות פחמן הוא מהווה את עיקר המבנה.
8.3 אוסטניט
אוסטניט (Austenite) הוא תמיסה מוצקה חדירותית של פחמן בברזל γ. לברזל γ מבנה FCC — ואף שזהו מבנה צפוף יותר, החללים הבין-סריגיים בו דווקא גדולים יותר (חלל אחד גדול במרכז, במקום כמה קטנים). לכן מסיסות הפחמן באוסטניט גבוהה בהרבה מזו של הפריט (עד כ-2.1%).
הבדל זה במסיסות בין שתי צורות הברזל — מעט מאוד בפריט, הרבה באוסטניט — הוא המנוע של כל המטלורגיה של הפלדות, ונשוב אליו פעם אחר פעם. לאוסטניט תפקיד מרכזי: מרבית הטיפולים התרמיים החשובים מתחילים בחימום הפלדה עד ליצירת אוסטניט (שבו הפחמן מומס במלואו), ורק אז מקררים. בטמפרטורת החדר אוסטניט יציב רק בסגסוגות מסוימות (כפי שנראה בפלדות האל-חלד), אך בטמפרטורות גבוהות הוא מופיע כמעט בכל הפלדות.
8.4 צמנטיט
צמנטיט () הוא תרכובת בינמתכתית המכילה 6.67% פחמן. בניגוד לפריט ולאוסטניט, הוא אינו תמיסה מוצקה אלא פאזה בעלת הרכב כמעט קבוע — ומופיע בדיאגרמה כקו אנכי, כפי שראינו עבור תרכובות סטויכיומטריות.
תכונותיו הפוכות לאלה של הפריט: קשיות גבוהה מאוד, שבירות גבוהה ומשיכות נמוכה מאוד — בדיוק ההתנהגות ה”קרמית” שייחסנו לתרכובות בינמתכתיות בפרק על דיאגרמות פאזות. למרות שבירותו, לצמנטיט חשיבות עצומה: הוא הפאזה הקשה שתורמת לחוזקן ולקשיותן של פלדות רבות. כאן מופיע שוב רעיון הפאזה הרציפה והמפוזרת: צמנטיט המפוזר נכון בתוך מטריצת פריט רכה מחזק את החומר, מבלי להפכו שביר מדי.
8.5 פרליט
פרליט (Pearlite) הוא אחד המבנים החשובים ביותר במטלורגיה, וחשוב להבין מיד: הוא אינו פאזה אלא מיקרוסטרוקטורה — תערובת מסודרת של שתי פאזות. הוא נוצר בתגובה איטקטואידית:
אוסטניט → פריט + צמנטיטעצרנו רגע על המונח “איטקטואיד”. בפרק על דיאגרמות פאזות הכרנו את התגובה האיטקטית, שבה נוזל מתפרק לשתי פאזות מוצקות. התגובה האיטקטואידית דומה לה לחלוטין במבנה — פאזה אחת מתפרקת לשתיים — אלא שכאן הפאזה המתפרקת היא מוצקה (אוסטניט), ולא נוזל. הסיומת “-אואיד” פירושה “דמוי”, כלומר “דמוי-איטקטי”. זוהי גם תגובה בלתי-משתנה (F = 0), המתרחשת בטמפרטורה ובהרכב קבועים (בפלדה: כ-727°C ו-0.8% פחמן).
מדוע מתקבל מבנה למלרי (שכבתי)? כאשר האוסטניט (0.8% פחמן) מתפרק, עליו “למיין” את הפחמן: הפריט כמעט אינו סובל פחמן (0.02%), ואילו הצמנטיט עתיר פחמן (6.67%). הדרך היעילה ביותר למיין היא ביצירת שכבות צמודות ומתחלפות — הפחמן “נדחק” מאזורי הפריט המתהווים אל שכבות הצמנטיט הסמוכות, במרחק קצר. כך נוצר המבנה האופייני: פסים מתחלפים של פריט וצמנטיט, הנראים במיקרוסקופ כמו טביעת אצבע או ברק של פנינה (מכאן השם).
השילוב הזה — שכבות רכות ומשיכות של פריט, לסירוגין עם שכבות קשות של צמנטיט — מעניק לפרליט איזון נוח של חוזק, קשיות ומשיכות. מסיבה זו הוא נפוץ מאוד בפלדות פחמן.
8.6 לדבוריט
לדבוריט (Ledeburite) הוא מיקרוסטרוקטורה חשובה נוספת, והפעם תוצר של התגובה האיטקטית (לא איטקטואידית):
נוזל → אוסטניט + צמנטיטההבדל מן הפרליט מאלף: הפרליט נוצר ממוצק (אוסטניט) בטמפרטורה נמוכה, ואילו הלדבוריט נוצר ישירות מן הנוזל בטמפרטורה גבוהה — ולכן הוא מופיע רק בברזלי יציקה עתירי פחמן (מעל 2.1%), שבהם הסגסוגת אכן מגיעה לתגובה האיטקטית. בקירור נוסף, האוסטניט שבתוך הלדבוריט מתפרק בעצמו (לפרליט), אך המונח “לדבוריט” נשאר בשימוש לתיאור המבנה שמקורו בתגובה האיטקטית. ללדבוריט קשיות גבוהה מאוד, והוא אופייני לברזלי יציקה לבנים.
8.7 פלדות פחמן
פלדות פחמן הן פלדות שבהן הפחמן הוא יסוד הסגסוג העיקרי, ותכונותיהן נשלטות במידה רבה בריכוזו. הקשר פשוט ועקבי — ומובן היטב לאור מה שלמדנו: ככל שתכולת הפחמן עולה, כך גדלה כמות הצמנטיט הקשה במבנה, ולכן:
- החוזק גדל;
- הקשיות גדלה;
- המשיכות פוחתת (יותר פאזה שברירית);
- הרתיכות נפגעת (יותר פחמן → סיכון גבוה יותר למרטנזיט שביר באזור מושפע החום, כפי שראינו בפרק הריתוך).
חלוקה מקובלת היא לשלוש תת-משפחות.
פלדות דלות פחמן
תכולת פחמן נמוכה, ומכאן משיכות גבוהה, רתיכות טובה ועיבוד קל. זו הפלדה ה”יומיומית”, הנפוצה ביותר. דוגמאות: פח לרכב, פרופילי בנייה, צינורות.
פלדות בינוניות פחמן
מציעות איזון בין חוזק למשיכות, ולעיתים קרובות עוברות השבחה (חיסום + הרפיה חלקית, כפי שלמדנו) לכוונון התכונות. דוגמאות: צירים, גלגלי שיניים וחלקי מכונות.
פלדות עתירות פחמן
תכולת פחמן גבוהה, ומכאן קשיות גבוהה ועמידות לשחיקה — אך גם שבירות וקושי בריתוך. דוגמאות: קפיצים, סכינים וכלי עבודה.
8.8 ברזלי יציקה
ברזלי יציקה מכילים פחמן בריכוז גבוה מזה של פלדות (מעל 2.1%). הריכוז הגבוה משפר מאוד את היציקות (נקודת התכה נמוכה יותר, נזילות טובה — חיבור לתגובה האיטקטית שמורידה את טמפרטורת ההתכה), אך משנה מהותית את המיקרוסטרוקטורה.
השאלה המרכזית בברזלי יציקה היא באיזו צורה יופיע עודף הפחמן — כצמנטיט הקשה, או כגרפיט הרך? צורת הפחמן, יותר מכמותו, היא שקובעת את תכונות החומר. הבחירה ביניהן תלויה בהרכב (במיוחד תכולת הצורן) ובקצב הקירור: קירור איטי וצורן מעודדים גרפיט; קירור מהיר מעודד צמנטיט. נסקור את ארבעת הסוגים העיקריים.
ברזל יציקה אפור
הפחמן מופיע כפתיתי גרפיט (flakes), והשבר מקבל צבע אפור אופייני — מכאן השם. יתרונותיו: יציקות מצוינת, שיכוך רעידות טוב (הפתיתים “בולעים” אנרגיה), ועבידות שבבית טובה. מסיבה זו הוא נפוץ מאוד בבסיסי מכונות ובגופי מנועים. חסרונו: פתיתי הגרפיט החדים פועלים כריכוזי מאמצים (זוכרים מן הקרמיקות — סדק חד מתחיל כשל), ולכן הוא שביר יחסית במתיחה.
ברזל יציקה לבן
מרבית הפחמן מופיע כצמנטיט (וכלדבוריט). התוצאה: חומר קשה מאוד, עמיד לשחיקה, אך שביר. השבר בהיר — ומכאן “לבן”. הוא משמש היכן שנדרשת עמידות שחיקה קיצונית, ולעיתים כשלב ביניים לייצור ברזל חשיל.
ברזל יציקה חשיל (Malleable)
מתקבל מטיפול תרמי ממושך של ברזל יציקה לבן: החום מפרק את הצמנטיט ומשנה את צורת הפחמן לגושים מעוגלים, וכך המשיכות משתפרת ניכרות. זוהי דוגמה נוספת לעיקרון המרכזי — שינוי מבנה (ולא הרכב) משנה תכונות. שימש שנים רבות לרכיבים מכניים שונים.
ברזל יציקה כדורי (Ductile / Nodular)
כאן הגרפיט מופיע ככדוריות (במקום פתיתים), בזכות תוספת זעירה של מגנזיום או צריום הנעשית במתכת הנוזלית. הצורה הכדורית היא ההבדל הקריטי: כדור, בניגוד לפתית חד, אינו מרכז מאמצים — ולכן ריכוזי המאמצים ההרסניים של הברזל האפור נעלמים. התוצאה היא שילוב מצוין של חוזק, קשיחות (עמידות לשבר) ויציקות. ברזל יציקה כדורי נחשב כיום לאחד מחומרי היציקה החשובים ביותר, ומשמש אף ברכיבים מאומצים כגלי ארכובה וצנרת לחץ.
8.9 פלדות אל-חלד
פלדות אל-חלד (Stainless Steel) הן משפחה מיוחדת המכילה בדרך כלל לפחות כ-11% כרום. הכרום הוא סוד העמידות: הוא יוצר על פני השטח שכבת תחמוצת () דקה, צפופה ויציבה, המגינה על המתכת מפני המשך קורוזיה — תופעה הנקראת פסיבציה. כאן נסגר מעגל יפה עם הפרק על פני השטח: זוהי בדיוק אותה שכבת תחמוצת מגינה (פסיבית) שהזכרנו, כמו באלומיניום ובטיטניום, אלא שכאן היא מושגת בסגסוג ולא בציפוי. ויתרון מובנה: אם נשרטת השכבה, הכרום שמתחת יוצר אותה מחדש מיד (“ריפוי עצמי”).
למרות השם, פלדות אל-חלד אינן חסינות לחלוטין לקורוזיה, אך עמידותן גבוהה בהרבה מזו של פלדות פחמן. נהוג לחלקן לפי המבנה המיקרוסקופי השולט — ושמות המשפחות יזוהו מיד, שכן הם הפאזות שהכרנו בתחילת הפרק.
פלדות אל-חלד פריטיות
מבוססות על מבנה פריטי. יתרונותיהן: עמידות קורוזיה טובה, מחיר נמוך יחסית (תכולת ניקל נמוכה או אפסית), והן מגנטיות. נפוצות בציוד ביתי וביישומים תעשייתיים.
פלדות אל-חלד מרטנזיטיות
מכילות מספיק פחמן כדי לאפשר חיסום (יצירת מרטנזיט), ולכן ניתן לקבל בהן קשיות גבוהה ועמידות לשחיקה — תוך שמירה על עמידות קורוזיה סבירה. כאן מתאחדים שני העולמות: גם הכרום המגן וגם המרטנזיט הקשה מן הפרק הקודם. משמשות לסכינים, לכלי ניתוח ולחלקי משאבות.
פלדות אל-חלד אוסטניטיות
המשפחה החשובה ביותר. הן מכילות, נוסף על הכרום, גם ניקל — שתפקידו לייצב את האוסטניט עד לטמפרטורת החדר (זה ההסבר לכך, שהזכרנו בסעיף 8.3, שאוסטניט יכול להיות יציב בטמפרטורת החדר “בסגסוגות מסוימות”). יתרונותיהן: עמידות קורוזיה מצוינת, משיכות גבוהה, רתיכות טובה, והן אינן מגנטיות. הדוגמה המפורסמת ביותר היא פלדת 304, הנפוצה מאוד בתעשייה הכימית, בתעשיית המזון ובציוד רפואי.
סיכום הפרק
- מערכת הברזל–פחמן היא מערכת הסגסוגות החשובה ביותר בהנדסה, ודיאגרמתה מאגדת כמעט את כל סוגי התגובות שלמדנו.
- שלוש הפאזות המרכזיות: פריט (פחמן בברזל BCC, מסיסות נמוכה, רך), אוסטניט (פחמן בברזל FCC, מסיסות גבוהה) וצמנטיט (, תרכובת בינמתכתית קשה ושברירית).
- ההבדל במסיסות הפחמן בין פריט לאוסטניט הוא המנוע של מטלורגיית הפלדות.
- פרליט (פריט+צמנטיט למלרי) נוצר בתגובה איטקטואידית ממוצק; לדבוריט נוצר בתגובה איטקטית מנוזל — שניהם מבנים, לא פאזות.
- בפלדות פחמן, תכולת הפחמן קובעת את התכונות (יותר פחמן → חזק וקשה אך פחות משיך ורתיך).
- בברזלי יציקה, צורת הפחמן (צמנטיט מול גרפיט, פתיתים מול כדוריות) חשובה מכמותו; הברזל הכדורי מצטיין משום שהכדוריות אינן מרכזות מאמצים.
- פלדות אל-חלד מבוססות על פסיבציה בזכות הכרום, ומחולקות לפי מבנה: פריטיות, מרטנזיטיות ואוסטניטיות (304).
- העיקרון המאחד, שוב: שליטה במיקרוסטרוקטורה מאפשרת מגוון עצום של תכונות מסגסוגות המבוססות על שני יסודות בלבד — ברזל ופחמן.
בפרק הבא נעבור למשפחה שונה לחלוטין של חומרים — הקרמיקות — שבהן הקשרים היוניים והקוולנטיים מובילים להתנהגות שונה מאוד מזו של המתכות.
