פרק 13: חומרים מרוכבים
בפרקים הקודמים הכרנו את שלוש משפחות החומרים ההנדסיות העיקריות:
- מתכות;
- קרמיקות;
- פולימרים.
לכל אחת מהן יתרונות וחסרונות משלה: המתכות חזקות וקשיחות אך כבדות; הקרמיקות קשות ועמידות בחום אך שבירות; הפולימרים קלים וזולים אך רכים ובעלי עמידות תרמית מוגבלת. לעיתים קרובות אין חומר יחיד המסוגל לספק את כל התכונות הדרושות ליישום מסוים — נדרש, למשל, חומר חזק כמתכת אך קל כפולימר.
במקרים כאלה ניתן לשלב מספר חומרים במערכת אחת, כך שכל רכיב יתרום את מה שהוא “טוב בו”. גישה זו הובילה להתפתחות משפחת החומרים המרוכבים — והיא, במובן מסוים, שיא הרעיון של הנדסת חומרים: לא לבחור חומר קיים, אלא לתכנן חומר חדש לפי הצורך.

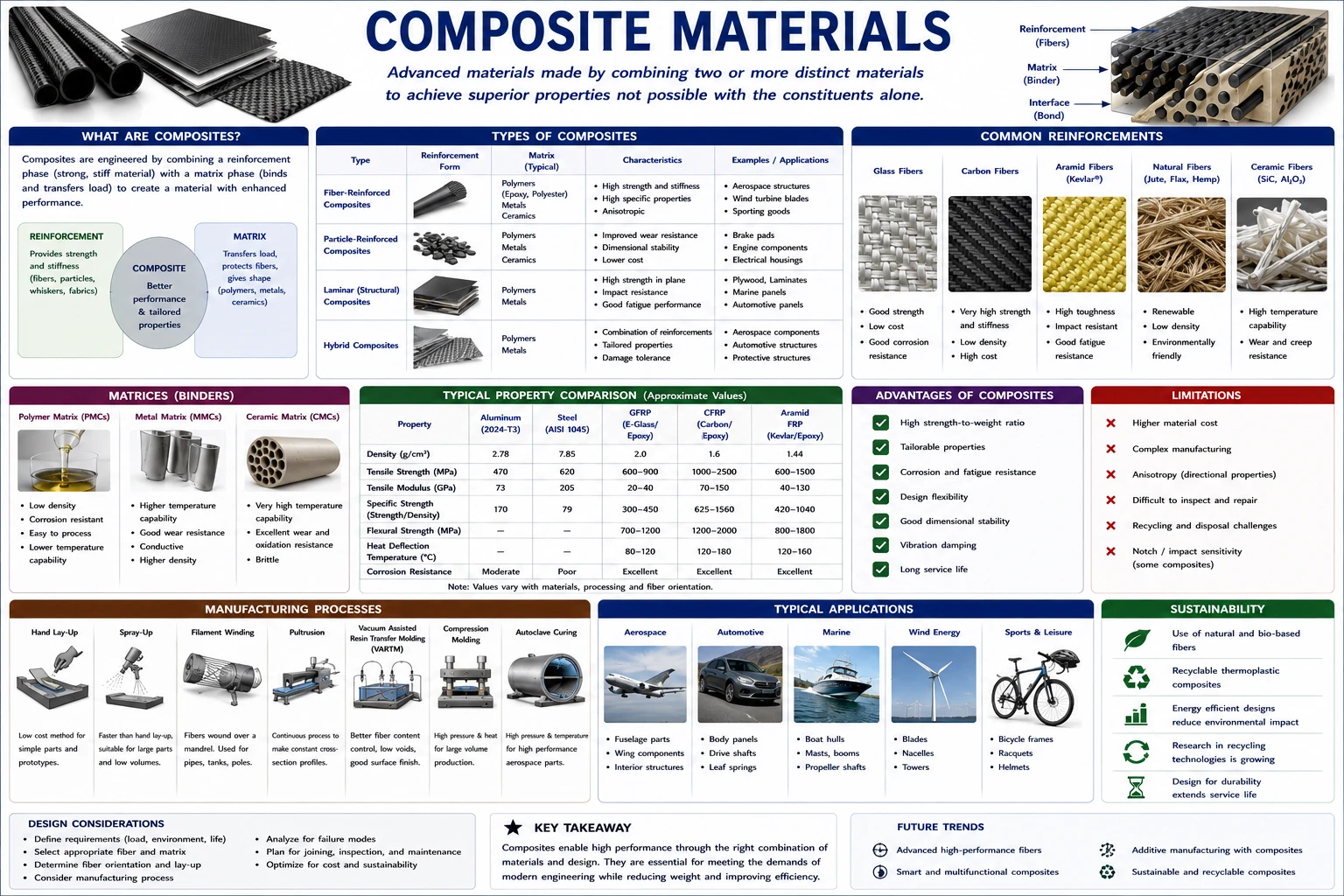

13.1 מהו חומר מרוכב
חומר מרוכב (Composite Material) הוא חומר המורכב משני רכיבים שונים לפחות, אשר נשארים נפרדים מבחינה מבנית — אינם נמסים זה בזה ואינם מגיבים כימית ליצירת חומר אחיד — אך פועלים יחד כמערכת אחת.
נקודה זו חשובה להבחנה: סגסוגת (כמו פלדה) אינה חומר מרוכב, משום שהמרכיבים מעורבבים ברמה האטומית. בחומר מרוכב, לעומת זאת, ניתן עדיין להבחין בשני החומרים הנפרדים — סיבים בתוך שרף, חצץ בתוך מלט.
מטרת השילוב היא לקבל תכונות שאינן קיימות באף אחד מן המרכיבים בנפרד. לעיתים קרובות ניתן להשיג בו-זמנית:
- חוזק גבוה;
- משקל נמוך;
- קשיחות גבוהה;
- עמידות קורוזיה;
- עמידות שחיקה.
באופן סכמטי:
חומר א
+
חומר ב
=
חומר חדש בעל תכונות משופרותחומרים מרוכבים בטבע
הרעיון של חומר מרוכב אינו המצאה מודרנית — הטבע השתמש בו זמן רב לפנינו, ולעיתים הפתרונות הטבעיים משוכללים מאלה שלנו. דוגמאות מוכרות:
- עץ — סיבי תאית (חזקים במתיחה) המוטמעים במטריצת ליגנין;
- עצם — סיבי קולגן גמישים המחוזקים בגבישי מינרל קשיחים (הידרוקסיאפטיט); שילוב המקנה לעצם גם חוזק וגם עמידות לשבר;
- צדפים — שכבות מינרל קשות המודבקות בשכבות חלבון דקות, מבנה המקנה קשיחות יוצאת דופן.
בכל המקרים מתקבל שילוב של רכיבים בעלי תפקידים שונים — בדיוק העיקרון של החומר המרוכב ההנדסי.
חומרים מרוכבים בהנדסה
כיום חומרים מרוכבים משמשים ב:
- תעופה (כנפיים, גוף מטוס);
- רכב;
- בנייה;
- אנרגיה (להבי טורבינות רוח);
- ספורט (מחבטים, אופניים, מקלות גולף);
- רפואה.
במקרים מסוימים הם מחליפים מתכות מסורתיות — מטוסי הדור החדש, למשל, עשויים ברובם מחומרים מרוכבים מבוססי סיבי פחמן.
13.2 מבנה החומר המרוכב
למרות המגוון הגדול, רוב החומרים המרוכבים בנויים משני מרכיבים עיקריים: מטריצה ופאזה מחזקת.
מטריצה (Matrix)
המטריצה היא הפאזה הרציפה — החומר ש”עוטף” את הכול. היא מקיפה את רכיבי החיזוק ומחברת אותם למערכת אחת. תפקידיה:
- העברת מאמצים — כשמופעל עומס, המטריצה מעבירה אותו אל רכיבי החיזוק;
- הגנה על החיזוק — מפני שחיקה, קורוזיה ופגיעה מכנית;
- שמירת צורת הרכיב והחזקת החיזוק במקומו ובכיוונו;
- הקניית קשיחות ועמידות מסוימת בכוחות לחיצה וגזירה.
המטריצה עשויה להיות פולימרית (הנפוצה ביותר), מתכתית או קרמית — וההבחנה הזו מגדירה שלוש תת-משפחות גדולות של מרוכבים (PMC, MMC, CMC).
פאזה מחזקת (Reinforcement)
הפאזה המחזקת היא המרכיב התורם את עיקר החוזק או הקשיחות. במקרים רבים דווקא החיזוק הוא הנושא את רוב העומס המכני, בעוד המטריצה רק מעבירה אליו את המאמץ. החיזוק עשוי להופיע כ:
- חלקיקים;
- סיבים (הצורה היעילה ביותר לחיזוק);
- פתיתים (flakes);
- שכבות (laminae).
חשיבות הממשק (Interface)
בין המטריצה לבין החיזוק קיים ממשק — אזור המגע ביניהם. זוהי אחת הנקודות הקריטיות, ולעיתים קרובות פחות מוערכת: תכונות החומר המרוכב נקבעות במידה רבה על ידי איכות הממשק.
ההיגיון פשוט: אם ההיצמדות (אדהזיה) בין המטריצה לחיזוק חלשה, המטריצה אינה מסוגלת להעביר מאמצים אל החיזוק ביעילות. במצב כזה, החיזוק החזק “יושב בחיבוק ידיים” בזמן שהמטריצה החלשה נושאת את העומס ונכשלת. לכן תכנון הממשק — לעיתים באמצעות ציפויים מיוחדים על הסיבים — הוא אחד הנושאים החשובים ביותר בהנדסת מרוכבים.
13.3 מרוכבים חלקיקיים
במרוכבים חלקיקיים החיזוק מופיע כחלקיקים מפוזרים בתוך המטריצה. זהו הסוג הפשוט ביותר של חומרים מרוכבים, ובניגוד לסיבים, החלקיקים אינם מקנים כיווניות — תכונותיהם דומות בכל הכיוונים (איזוטרופיות).
דוגמאות
- בטון (מרכיביו: חלקיקי חול וחצץ במטריצת מלט);
- פולימרים ממולאים (פלסטיק עם חומר מילוי);
- קרמיקות מחוזקות חלקיקים.
השפעת החלקיקים
החלקיקים עשויים לשפר:
- קשיחות;
- עמידות שחיקה;
- יציבות תרמית;
- יציבות ממדית (פחות התכווצות והתרחבות).
עוצמת ההשפעה תלויה בגודל החלקיקים, בצורתם ובכמותם היחסית. לעיתים קרובות החלקיקים גם פשוט מוזילים את החומר (חומר מילוי זול המחליף פולימר יקר).
13.4 קרמטים
קרמט (Cermet) הוא חומר מרוכב המשלב פאזה קרמית ופאזה מתכתית. השם עצמו הוא הלחם של שתי המילים:
Ceramic + Metalהרעיון
הקרמט הוא דוגמה מצוינת לפילוסופיית המרוכב — לקחת את הטוב משני העולמות ולפצות על החיסרון של כל אחד. כפי שראינו בפרק הקרמיקות, הקרמיקה קשה ועמידה אך שבירה; המתכת קשיחה ועמידה לשבר אך רכה יותר. בקרמט:
- הקרמיקה תורמת קשיות, עמידות שחיקה ועמידות בטמפרטורות גבוהות;
- המתכת תורמת קשיחות, עמידות לשבר (“מדביקה” את גרגרי הקרמיקה ומונעת התפשטות סדקים), ויכולת עיבוד מסוימת.
דוגמאות
הדוגמה המפורסמת ביותר היא:
WC–Coקרביד טונגסטן (WC, הפאזה הקרמית הקשה) במטריצת קובלט (Co, המתכת המלכדת). חומר זה — המכונה לעיתים “מתכת קשה” — משמש באופן נרחב בכלי חיתוך, במקדחים ובמשחזות, היכן שנדרשת קשיות קיצונית יחד עם עמידות מספקת לשבר.
13.5 פולימרים מחוזקי סיבים
זהו כנראה הסוג החשוב ביותר של חומרים מרוכבים מודרניים. במערכות אלה מטריצה פולימרית (לרוב שרף אפוקסי או פוליאסטר — תרמוסטים שהכרנו בפרק הקודם) מחוזקת בסיבים ארוכים וחזקים. הסיבים נושאים את העומס; הפולימר מעביר אליהם את המאמץ ומגן עליהם.
סיבי זכוכית (Glass Fiber)
החיזוק הנפוץ ביותר. יתרונותיהם: מחיר נמוך, חוזק טוב ועמידות קורוזיה. המרוכב המתקבל (המוכר כ”פיברגלס”) משמש ב:
- סירות;
- מכלים וצנרת;
- מבנים קלים ולוחות.
סיבי פחמן (Carbon Fiber)
סיבי פחמן מצטיינים בחוזק גבוה, קשיחות גבוהה ומשקל נמוך — יחס חוזק-למשקל מן הטובים ביותר הקיימים. מחירם גבוה, ולכן הם נפוצים ביישומים שבהם המשקל קריטי:
- תעופה ורכיבי חלל;
- ספורט תחרותי (אופני מירוץ, מחבטים);
- מכוניות יוקרה ומירוץ.
סיבי ארמיד (Aramid)
סיבי ארמיד (המוכרים בעיקר בשם המסחרי קוולר / Kevlar) ידועים בעמידותם הגבוהה במתיחה ובפגיעה, וביכולתם לספוג אנרגיה. יישומים אופייניים:
- אפודי מגן נגד ירי;
- קסדות;
- רכיבים קלי משקל הדורשים עמידות לפגיעה.
אניזוטרופיה — תכונה ויתרון
אחד המאפיינים החשובים ביותר של מרוכבי סיבים הוא האניזוטרופיה: תכונות החומר תלויות בכיוון. מרוכב חזק מאוד לאורך הסיבים, אך חלש בהרבה בכיוון הניצב להם (שם רק המטריצה החלשה נושאת את העומס).
במבט ראשון זה נשמע כחיסרון — אך זהו דווקא כלי תכנוני רב-עוצמה. המהנדס יכול להניח את הסיבים בדיוק בכיוונים שבהם צפויים העומסים הגדולים, ולחסוך חומר במקומות אחרים. בלוחות רב-שכבתיים (laminates) מניחים שכבות סיבים בזוויות שונות זו על זו, וכך מתקבל חומר חזק בכל הכיוונים הנדרשים — חומר “תפור למידה” עבור היישום.
13.6 בטון מזוין
בטון מזוין הוא כנראה החומר המרוכב הנפוץ ביותר בעולם, והוא דוגמה כה מוצלחת עד שקל לשכוח שמדובר במרוכב כלל. הוא משלב:
- בטון;
- פלדת זיון (מוטות פלדה).
חלוקת התפקידים
כפי שראינו בפרק הקרמיקות, הבטון (כמו רוב הקרמיקות) מצטיין בעמידות ללחיצה אך חלש מאוד במתיחה. פלדת הזיון היא בדיוק ההפך: חזקה במיוחד במתיחה. השילוב פותר את חולשת הבטון: בקורה טעונה, החלק העליון נתון בלחיצה (שם הבטון מצוין) והחלק התחתון במתיחה (שם הפלדה נכנסת לפעולה). כך מתמודדת המערכת עם שני סוגי המאמצים בו-זמנית.
יתרון נוסף, לא מובן מאליו: מקדם ההתפשטות התרמית של פלדה ושל בטון דומה מאוד, ולכן הם מתרחבים ומתכווצים יחד בשינויי טמפרטורה מבלי שייפרדו — תנאי הכרחי לתפקוד המשותף ארוך הטווח. בנוסף, הבטון הבסיסי (אלקליין) מגן על הפלדה מפני קורוזיה.
חשיבות הנדסית
מרבית המבנים המודרניים — גשרים, בניינים, סכרים — מבוססים במידה זו או אחרת על בטון מזוין. זוהי אחת הדוגמאות המוצלחות והנפוצות ביותר של הנדסת חומרים מרוכבים.
13.7 תכונות מכניות של מרוכבים
תכונותיו של חומר מרוכב אינן תכונות של אף אחד ממרכיביו, אלא תוצאה של שילובם. הן תלויות במספר גורמים:
- תכונות המטריצה;
- תכונות החיזוק;
- היחס הנפחי ביניהם (כמה חיזוק יש);
- גיאומטריית החיזוק (חלקיקים? סיבים? באיזה כיוון?);
- איכות הממשק.
כלל אצבע שימושי הוא כלל התערובות (rule of mixtures): בקירוב, תכונה של המרוכב היא הממוצע המשוקלל של תכונות מרכיביו, לפי חלקם הנפחי. כך, למשל, ככל שמגדילים את שבר הנפח של הסיבים, עולה חוזק המרוכב.
חוזק וקשיחות
באמצעות בחירה נכונה של החיזוק ניתן להשיג בו-זמנית חוזק גבוה, קשיחות גבוהה ומשקל נמוך. התוצאה המרשימה ביותר היא שיחס החוזק-למשקל של מרוכבים טובים עולה על זה של פלדות רבות — ומכאן חשיבותם העצומה בתעופה, שבה כל קילוגרם נחסך הוא חיסכון בדלק.
עמידות לעייפות
חומרים מרוכבים רבים מציגים עמידות טובה לעייפות (כשל תחת העמסה מחזורית, שהכרנו בפרק הפולימרים). יתרון זה הופך אותם למתאימים במיוחד לתעופה וליישומים הנתונים לעומסים חוזרים.
התנהגות שבר
התנהגות השבר של מרוכבים מורכבת בהרבה מזו של חומרים הומוגניים, משום שקיימים בהם כמה “רכיבים” שיכולים להיכשל בנפרד. מנגנוני הכשל האפשריים כוללים:
- שבר הסיבים עצמם;
- היפרדות בממשק שבין הסיב למטריצה (debonding);
- שליפת סיבים מן המטריצה (pull-out);
- סדיקה במטריצה;
- התקלפות בין שכבות (delamination).
מורכבות זו היא חרב פיפיות: מצד אחד היא מקשה על ניבוי הכשל; מצד שני, ריבוי המנגנונים מאפשר למרוכב לספוג אנרגיה רבה לפני כשל סופי (כל מנגנון “בולם” אנרגיה), ובכך לרכך את השבירוּת.
13.8 יתרונות ומגבלות
כמו כל פתרון הנדסי, גם לחומרים מרוכבים יתרונות בולטים לצד מגבלות אמיתיות — והבנת שני הצדדים היא חלק מבחירת חומר נכונה.
יתרונות
- יחס חוזק-למשקל גבוה במיוחד;
- עמידות קורוזיה טובה;
- אפשרות לתכנון תכונות לפי הצורך (כולל ניצול האניזוטרופיה);
- קשיחות גבוהה;
- חיסכון משמעותי במשקל.
מגבלות
- עלות גבוהה יחסית (חומרי גלם וייצור כאחד);
- ייצור מורכב, הדורש שליטה ודיוק;
- קושי בתיקון (בניגוד למתכת, אי אפשר פשוט “לרתך” מרוכב סדוק);
- קושי במיחזור (במיוחד תרמוסטים מחוזקי סיבים — בעיה סביבתית גוברת);
- רגישות לפגמים פנימיים ולפגיעות נסתרות (מכה עלולה לגרום נזק פנימי בלתי נראה).
סיכום הפרק
- חומר מרוכב בנוי משתי פאזות לפחות, הנשארות נפרדות מבחינה מבנית אך פועלות יחד כמערכת אחת — בכך הוא שונה מסגסוגת.
- רוב החומרים המרוכבים כוללים מטריצה (פאזה רציפה) ופאזה מחזקת, והממשק ביניהן קריטי לתכונות.
- מרוכבים חלקיקיים, קרמטים ומרוכבי סיבים הם המשפחות החשובות ביותר.
- בטון מזוין הוא אחד החומרים המרוכבים הנפוצים בעולם — הבטון נושא לחיצה, הפלדה נושאת מתיחה.
- מרוכבי סיבים הם אניזוטרופיים, ותכונה זו היא כלי תכנוני רב-ערך.
- מרוכבים מאפשרים השגת יחס חוזק-למשקל גבוה במיוחד, ועמידות טובה לעייפות.
- לצד היתרונות קיימות מגבלות הקשורות לעלות, למורכבות הייצור, לתיקון ולמיחזור.
בפרק הבא נפנה למשפחה מיוחדת של חומרים, שתכונותיהם החשמליות חוללו מהפכה טכנולוגית — המוליכים למחצה.
