פרק שביעי: תורת המעגלים בזרם ישר — באמצעות הידרודינמיקה

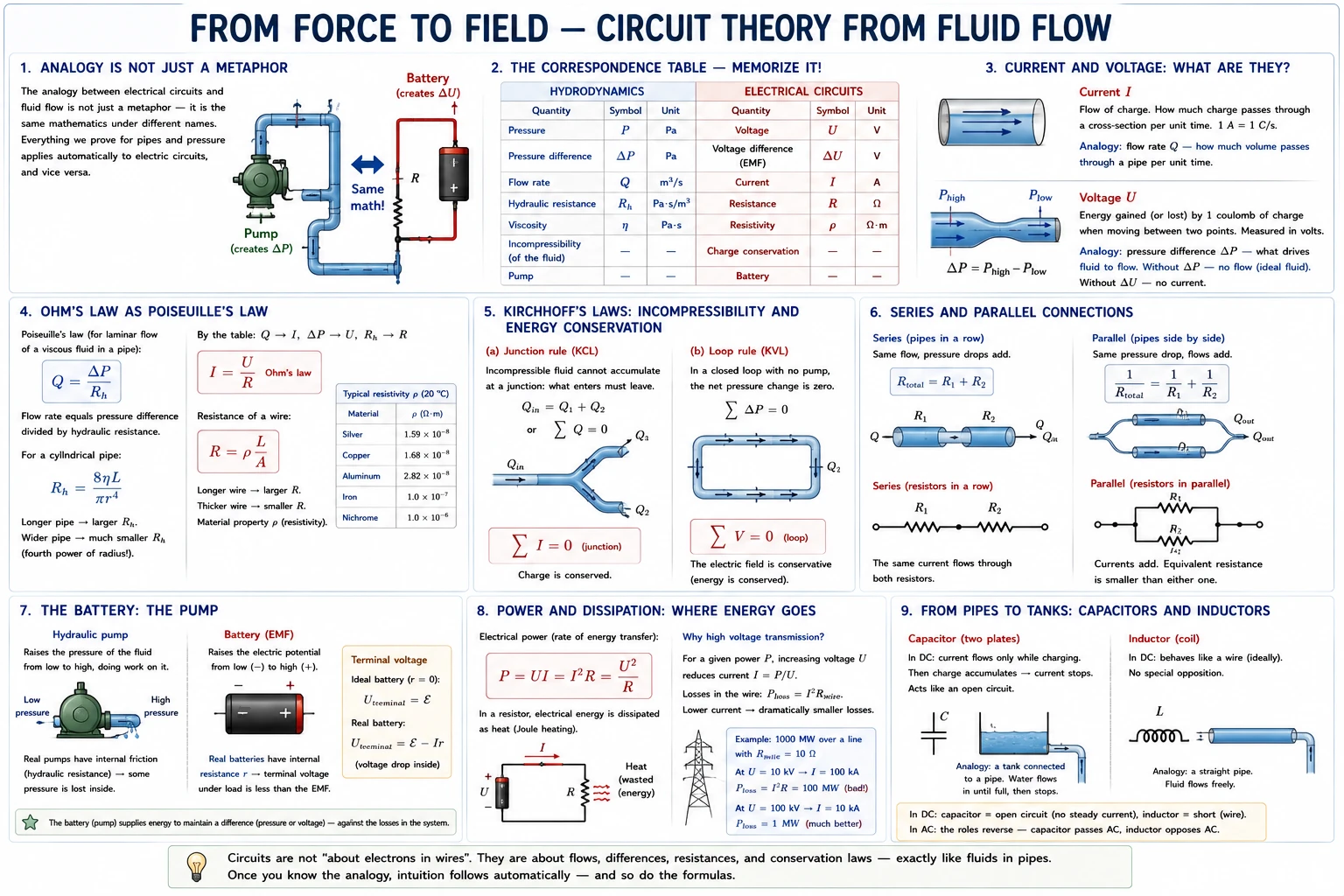

אנלוגיה היא לא רק מטפורה

לפני שנתחיל, כדאי לעצור ולומר משהו על אנלוגיות בפיזיקה. לפעמים אנלוגיה היא “רק” עזר פדגוגי — דרך לעזור להבין משהו חדש, כאשר האנלוגיה עצמה אינה מדויקת. ולפעמים — האנלוגיה היא מבנה מתמטי אחד, שמופיע פעמיים בהקשרים שונים לגמרי.

האנלוגיה בין מעגלים חשמליים לזרימת נוזלים היא מהסוג השני. המשוואות זהות — עד לשינוי שמות המשתנים. זה אומר שכל דבר שנוכיח בגיאומטריה של “צינורות ולחץ”, תקף אוטומטית במעגל חשמלי, ולהפך. לכן, הפרק הזה אינו “נעזר” בהידרודינמיקה — הוא בונה ממנה את תורת המעגלים.

---

הטבלה — קראו אותה ואל תשכחו אותה

הידרודינמיקה	סמל	יחידה	חשמל	סמל	יחידה
לחץ (pressure)	$P$	Pa	מתח (voltage)	$U$	V
הפרש לחצים	$\Delta P$	Pa	הפרש מתחים (EMF)	$\Delta U$	V
ספיקה (flow rate)	$Q$	m³/s	עוצמת זרם (current)	$I$	A
התנגדות הידראולית	$R_h$	Pa·s/m³	התנגדות (resistance)	$R$	Ω
צמיגות (viscosity)	$\eta$	Pa·s	התנגדות סגולית (resistivity)	$\rho$	Ω·m
אי-דחיסות הנוזל	—	—	שימור המטען	—	—
משאבה (pump)	—	—	סוללה (battery)	—	—

את הטבלה הזו שווה לשמור לנגד העיניים לאורך כל הפרק.

---

זרם ומתח: מה זה בכלל?

זרם

זרם חשמלי הוא, פשוטו כמשמעו, זרימה של מטען. כמה מטען עובר דרך חתך נתון ביחידת זמן — זהו הזרם, ומדדים אותו באמפר (A). אמפר אחד פירושו קולון אחד של מטען שעובר בכל שנייה.

האנלוגיה ההידרודינמית היא ספיקה — כמה נפח של נוזל עובר דרך חתך של צינור ביחידת זמן. אם הצינור רחב, יכולה לזרום בו ספיקה גדולה. אם הוא צר — ספיקה קטנה, גם אם הלחץ גדול. בדיוק כמו שזרם גדול יכול לזרום בתיל עבה יותר מאשר בתיל דק.

מתח

מתח חשמלי (או הפרש פוטנציאלים) הוא כמה אנרגיה מרוויח (או מפסיד) מטען של קולון אחד כשהוא עובר בין שתי נקודות. מודדים אותו בוולט (V).

האנלוגיה ההידרודינמית היא הפרש לחצים: מה שמניע נוזל לזרום בצינור הוא ההפרש בין הלחץ בכניסה ללחץ ביציאה. ללא הפרש לחצים — אין זרימה (עבור נוזל אידיאלי). ללא הפרש מתחים — אין זרם.

---

חוק אוהם כחוק פואזיי

חוק פואזיי (Poiseuille) מתאר זרימה של נוזל צמיג בצינור:

$Q=\frac{\Delta P}{R_h}$

ספיקה שווה להפרש לחצים חלקי התנגדות הידראולית. ה-$R_h$ תלוי בגיאומטריה של הצינור ובצמיגות הנוזל: צינור רחב יותר — $R_h$ גדול יותר; צינור צר יותר — $R_h$ גדול בהרבה (התנגדות גדלה כחזקה רביעית של הרדיוס — הצינור הוא ה”צוואר בקבוק” המשמעותי ביותר בכל מערכת הידראולית).

כעת, הציבו בטבלה: $Q\to I$, $\Delta P\to U$, $R_h\to R$. מה מקבלים?

$I=\frac{U}{R}$

זהו חוק אוהם — אחד החוקים השימושיים ביותר בכל הפיזיקה היישומית. הוא פשוט תרגום של חוק פואזיי לשפה החשמלית.

מה קובע את $R$?

בדיוק כמו שהתנגדות הידראולית של צינור תלויה בגיאומטריה, כך ההתנגדות החשמלית של תיל תלויה:

• באורך $L$: תיל ארוך יותר — התנגדות גדולה יותר (כמו צינור ארוך יותר)
• בשטח החתך $A$: תיל עבה יותר — התנגדות קטנה יותר (כמו צינור רחב יותר)
• בחומר: מאפיין החומר הוא התנגדות סגולית $\rho$ (resistivity), האנלוג להתנגדות הידרודינמית של צמיגות:

$R=\rho \frac{L}{A}$

זה מסביר מיד, בלי שום שינון: למה נחושת (עם $\rho$ נמוך) משמשת כתיל חשמלי, ולמה ניקרום (עם $\rho$ גבוה) משמש כחוט חימום — אותו עיקרון, אותה נוסחה, רק חומר אחר.

---

חוקי קירכהוף: אי-דחיסות ושימור אנרגיה

חוק הזרמים (הצומת)

דמיינו צינור שמתפצל לשניים. אם הנוזל אינו דחיס (כלומר, נפחו קבוע, אי אפשר “לדחוס” אותו לנקודת הצומת) — כל הנוזל שנכנס לצומת חייב לצאת ממנו. הנוזל לא יכול “להצטבר” שם:

$Q_{in}=Q_1+Q_2$

או, באופן שווה ערך: הסכום הכולל של ספיקות בצומת הוא אפס (נוזל שנכנס — נוזל שיוצא = אפס).

בחשמל: מטען חשמלי נשמר — לא נוצר ולא נעלם. לכן:

$\sum I=0\text{(junction)}$

זהו חוק הזרמים של קירכהוף (Kirchhof’s current law ,KCL). הוא לא “חוק חשמלי” מיוחד — הוא שימור המטען, שהוא, בתורו, אחד מחוקי הטבע הבסיסיים ביותר.

חוק המתחים (הלולאה)

עכשיו דמיינו מערכת צינורות סגורה — לולאה, ללא משאבה, שמים בה נוזל. ניחשו מה יקרה? — שום דבר. לא תהיה זרימה. אם לא מכניסים אנרגיה (לחץ מהמשאבה) — הנוזל לא ינוע.

אם נסגור לולאה ונמדוד את הפרשי הלחצים בכל קטע בנפרד — נגלה שהסכום שלהם אפס: עלייה בלחץ כאן, ירידה שם, ובסך הכל — חזרה לאותו לחץ.

בחשמל: השדה החשמלי הוא שדה נשמר (conservative field) — בדיוק כמו כוח הכבידה. הסכום של הפרשי המתחים סביב כל לולאה סגורה הוא אפס:

$\sum V=0\text{(cycle)}$

זהו חוק המתחים של קירכהוף (Kirchhof’s voltage law, KVL). שוב — לא כלל שרירותי שצריך לשנן, אלא ביטוי של שמירת האנרגיה במערכת.

---

חיבור בטור ובמקביל: הגיאומטריה של זרימה

חיבור בטור — צינורות בזה אחר זה

אם מחברים שני נגדים בטור (בזה אחר זה), בדיוק כמו שני צינורות בזה אחר זה — הזרם (הספיקה) דרך שניהם זהה, ואילו הפרשי המתחים (הלחצים) מצטרפים:

$R_{total}=R_1+R_2$

למה? כי הנוזל שעבר את הצינור הראשון חייב לעבור גם את השני — אין לו ברירה. כל צינור “מוסיף” את ההתנגדות שלו לסך הכול. זה אינטואיטיבי לחלוטין: שני צינורות זהים בזה אחר זה שקולים לצינור אחד באורך כפול — ועל פי $R=\rho L/A$, ההתנגדות כפולה.

חיבור במקביל — צינורות זה לצד זה

אם מחברים שני נגדים במקביל (זה לצד זה, עם אותם הכניסה והיציאה) — הפרש המתחים (הלחצים) עליהם זהה, ואילו הזרמים (הספיקות) מצטרפים:

$\frac{U}{R_{total}}=\frac{U}{R_1}+\frac{U}{R_2}\Rightarrow$ $\frac{1}{R_{total}}=\frac{1}{R_1}+\frac{1}{R_2}$

למה? כי שני “נתיבים” מקבילים מציעים לנוזל יותר אפשרויות לזרום. ב”קליבר” כולל גדול יותר — התנגדות כוללת נמוכה יותר. בפרט: שני נגדים זהים במקביל נותנים חצי מהתנגדות של כל אחד לבד — כמו שני צינורות זהים זה לצד זה, שקולים לצינור אחד עם שטח חתך כפול, ועל פי $R=\rho L/A$, התנגדות חצויה.

---

מה עושה הסוללה? — המשאבה

בכל מה שתיארנו עד כה, הנוזל (המטען) זורם בגלל הפרש לחצים (מתחים). אבל מי יוצר את הפרש הלחצים הזה?

בהידרודינמיקה: משאבה. המשאבה לוקחת נוזל בלחץ נמוך מהצד האחד, ומוציאה אותו בלחץ גבוה מהצד השני — תוך הזרמת אנרגיה (חשמלית, מכנית) לתוך המערכת.

בחשמל: סוללה (או מקור מתח כלשהו). הסוללה “מגביהה” את הפוטנציאל של המטען — לוקחת מטען מהצד השלילי (פוטנציאל נמוך) ו”דוחפת” אותו לצד החיובי (פוטנציאל גבוה), תוך שחרור האנרגיה הכימית הצבורה בה.

הכוח האלקטרו-מניע (EMF, electromotive force) של הסוללה הוא ה”לחץ” שהיא מספקת — הפרש המתחים שהיא “יוצרת”. וכמו שמשאבה יעילה נותנת לחץ גבוה בלי לבזבז אנרגיה בצינורות הפנימיים שלה, כך סוללה “אידיאלית” נותנת את כל ה-EMF שלה למעגל החיצוני. סוללה אמיתית מכילה התנגדות פנימית — צינורות פנימיים צרים שבהם חלק מהלחץ “אובד” כבר בתוך המשאבה עצמה. לכן, כשמחוברת לעומס גדול (ספיקה גדולה, זרם גדול), המתח שמודדים על הדקי הסוללה נופל — חלקו כבר “נצרך” להתגבר על ההתנגדות הפנימית.

---

הספק ובזבוז: איפה האנרגיה הולכת?

הספק — כמות אנרגיה המועברת ביחידת זמן — ניתן לבטא בכמה דרכים שקולות, כולן נובעות מחוק אוהם:

$P=U\cdot I=I^{2}R=\frac{U^2}{R}$

כל הצורות שקולות — השתמשו בנוחה ביותר לבעיה.

המשמעות הפיזיקלית: אנרגיה מועברת מהסוללה לנגד, ושם היא מתפזרת כחום (חימום ג׳אול joule heating). בדיוק כמו שנוזל צמיגי הזורם בצינור צר “מחמם” את הצינור — חיכוך בין שכבות הנוזל הופך אנרגיה קינטית לחום. בנגד חשמלי, “חיכוך” בין אלקטרונים ויוני הסריג מחמם את הנגד.

עיקרון $P=I^{2}R$ מסביר מיד מדוע קווי מתח גבוה יעילים להולכת חשמל למרחקים: אם צריך להעביר הספק $P$ קבוע, אפשר לעשות זאת עם זרם גדול ומתח נמוך, או זרם קטן ומתח גבוה. ההפסדים בתיל הם $P_{loss}=I^2{R}_{wire}$ — פרופורציונליים לריבוע הזרם. הורדת הזרם פי 10 (ועלייה במתח פי 10 כדי לשמור על אותו הספק) מפחיתה את ההפסדים פי 100. זו הסיבה שרשתות חשמל עובדות בעשרות אלפי וולטים.

---

מצינורות לבריכות: קבלים ומשרנים

האנלוגיה בין צינורות לנגדים עובדת יפה לזרם ישר. אבל המעגל האמיתי מכיל לא רק נגדים — יש בו גם קבלים (capacitors) ומשרנים (סלילים) (inductors). ומה הם עושים בזרם ישר?

• קבל: שני לוחיות מתכת זו מול זו, מופרדות ב”חלל” (או חומר בידוד). זרם ישר — לא יכול לזרום דרכו. מטען מצטבר על הלוחיות עד שהמתח עליהן שווה למתח המקור, ואז הזרם מפסיק. האנלוג ההידרודינמי הוא בריכה המחוברת לצינור: מים זורמים אליה עד שהיא מלאה, ואז הזרימה עוצרת. בזרם ישר — קבל הוא פשוט נתק (“הפסקה”).
• משרן (סליל): גל תיל מלופף. זרם ישר זורם דרכו חופשי — כמו צינור ישר. אין שום “התנגדות מיוחדת” בזרם ישר. האנלוג ההידרודינמי: צינור רגיל.

כלומר — בזרם ישר, קבל הוא “מכשול” שמוציא קטע מהמעגל, וסליל הוא “שקוף”. התמונה השתנה לחלוטין בזרם חילופין: אז הקבל “עובד”, והסליל מתנגד. זה נושא הפרק הבא.

מה למדנו בפרק זה

הנושא המרכזי של הפרק הוא לא “חוק אוהם” כנוסחה לשנן — אלא הרעיון שמערכות שונות לגמרי יכולות לשתף מבנה מתמטי זהה, ואז כל תובנה בתחום אחד מתורגמת אוטומטית לתחום השני.

• חוק אוהם הוא חוק פואזיי בתחפושת: $I=U/R$ הוא $Q=\Delta P/R_h$.
• חוקי קירכהוף הם שימור המטען (אי-דחיסות) ושמירת האנרגיה (שדה שמרני) — לא כללים חדשים, אלא ישנים בלבוש חדש.
• חיבור בטור ומקבילי נגזר מהגיאומטריה של הזרימה — ניתן להבין ולא לשנן.
• הספק $P=I^{2}R$ מסביר מדוע מתח גבוה יעיל להולכה למרחקים.
• קבל וסליל בזרם ישר הם, בהתאמה, “חסימה” ו”שקיפות” — ובזרם חילופין, הם מקבלים תפקיד חדש לגמרי.

בפרק הבא — זרם חילופין — נראה מה קורה כאשר מניחים שה”לחץ” (מתח) מתנדנד כגל. ונגלה שהמתמטיקה הדומה לפרקים 1-2 (גלים, תהודה) חוזרת כאן, בלבוש חשמלי.
