פרק עשירי: מכניקה קוונטית — מגלים למסלולים אטומיים, ואל הקוונטים של המוצק

מה כבר ידוע — ומה חסר

בפרקים הקודמים צברנו, אולי מבלי לשים לב, כמעט את כל החומרים הגולמיים של המכניקה הקוונטית:

• גלים והתאבכות (פרק [[|1]]- 2)
• ): גל יכול “להיות בכמה מקומות” ולהתאבך עם עצמו
• גלים עומדים ותדירויות עצמיות (פרק 2): מערכת מוגבלת — מיתר, עמוד אוויר — מתנדדת רק בתדירויות בדידות
• סימטריה קובעת צורת הפתרון (פרק 3): פוטנציאל כדורי-סימטרי → פתרון חייב להיות כדורי-סימטרי
• עקרון הפעולה ואינטגרל המסלול (פרק 9): חלקיק קוונטי “עובר בכל הנתיבים”, והנתיב הקלאסי הוא זה שסביבו ההתאבכות בונה

מה שחסר הוא הצעד האחד: לאפשר לגל לתאר את החלקיק עצמו — לא כ”עזר חישובי”, אלא כמציאות פיזיקלית.

---

גל דה-ברויי: לכל חלקיק יש אורך גל

ב-1924 הציע לואי דה-ברויי (de Broglie) הצעה פשוטה מפתיעה:

לכל חלקיק בעל תנע $p$ מתאים אורך גל: $\lambda =\frac{h}{p}$

כאשר $h$ הוא קבוע פלנק.

זה לא מטפורה. זה ניבוי ניסויי שנבדק ואושר: קרן אלקטרונים, ירויה על גביש, מתאבכת ומראה פסי דיפרקציה — בדיוק כמו אור על סריג דיפרקציה מפרק 2. נייטרונים, אטומים, ואפילו מולקולות גדולות כמו $C_{60}$ (כדור לכדורגל) — כולם הראו התאבכות בניסויים מתאימים.

המסקנה: חלקיקים הם גלים. לא “מתנהגים כמו גלים לפעמים” — הם גלים במובן מלא, עם אורך גל מוגדר, שמשתנה עם התנע.

ולהפך: גלי אור הם גם חלקיקים — פוטונים, עם תנע $p=h/\lambda$. זה, אגב, בדיוק מה שמסביר את האפקט הפוטואלקטרי (שעליו קיבל איינשטיין את פרס נובל): אור לא “מצטבר” בחומר לאט-לאט, אלא מגיע “בחבילות” — פוטונים — שכל אחד מהם מעביר את כל אנרגיתו $E=h\nu$ בבת-אחת.

---

עקרון אי-הוודאות — לא כישלון הניסוי, אלא טבע הגל

יש אי-הבנה נפוצה לגבי עיקרון אי-הוודאות של הייזנברג. לעיתים מסבירים אותו כך: “כדי למדוד את מיקומו של אלקטרון, צריך להאיר עליו פוטון; הפוטון “דוחף” את האלקטרון ומשבש את תנעו”. זה נכון, אך שטחי — כאילו הבעיה היא שהמדידה גסה. עם מדידה “עדינה” יותר, אולי ניתן לדעת הכל?

התשובה היא לא. העיקרון עמוק יותר.

הסיבה האמיתית נגזרת ישירות מטבע הגל — ואנחנו כבר מכירים אותה מפרק 1:

גל בעל אורך גל מוגדר היטב ($\lambda$ מדויק → $p$ מדויק) הוא גל סינוסואידי אינסופי — פרוס על כל המרחב בלי גבול. מיקומו אינו מוגדר בכלל: הוא “נמצא בכל מקום”.

גל מוגבל במרחב (חבילת גל, wave packet — נמצא “פה”, במקום מסוים) בנוי מסופרפוזיציה של גלים רבים עם אורכי גל שונים. ככל שהחבילה צרה יותר במרחב ($\Delta x$ קטן), כך צריך יותר אורכי גל שונים לבנות אותה ($\Delta p$ גדול).

זהו אותו קשר בין רוחב ספקטרום לרוחב חבילה שנובע ממשפט פורייה — ממש כמו שאות קצר בזמן (פולס) דורש ספקטרום רחב של תדירויות. בצורה כמותית:

$\Delta x\cdot \Delta p\ge \frac{\hslash }{2}$

אי-הוודאות אינה כישלון של הניסוי — היא תכונה מובנית של מציאות שבה חלקיקים הם גלים.

---

משוואת שרדינגר: הגל שמתאר את החלקיק

אם חלקיק הוא גל, נדרשת משוואה שמתארת כיצד הגל הזה מתפתח בזמן ובמרחב. זוהי משוואת שרדינגר (1926):

$i\hslash \frac{\partial \psi }{\partial t}=\hat{H}\psi$

כאשר $\psi$ היא פונקציית הגל — הגל המתאר את החלקיק — ו-$\hat{H}$ הוא ההמילטוניאן מפרק 9, שהפך לאופרטור.

פרשנות $\psi$: $|\psi {|}^2$ הוא צפיפות ההסתברות — הסיכוי למצוא את החלקיק בנקודה מסוימת אם נמדוד את מיקומו. זה לא “אנחנו לא יודעים איפה הוא” — זה “אין לו מיקום מוגדר עד שמודדים”.

עבור מצבים בעלי אנרגיה מוגדרת $E$ (מצבים עצמיים), משוואת שרדינגר הופכת למשוואה בלתי-תלויה בזמן:

$\hat{H}\psi =E\psi$

זוהי בעיית ערכים עצמיים: עבור אילו פונקציות $\psi$ ואנרגיות $E$ היא מתקיימת? הפתרונות — המצבים הקוונטיים — הם בדידים: לא כל אנרגיה מותרת, רק ערכים מסוימים.

---

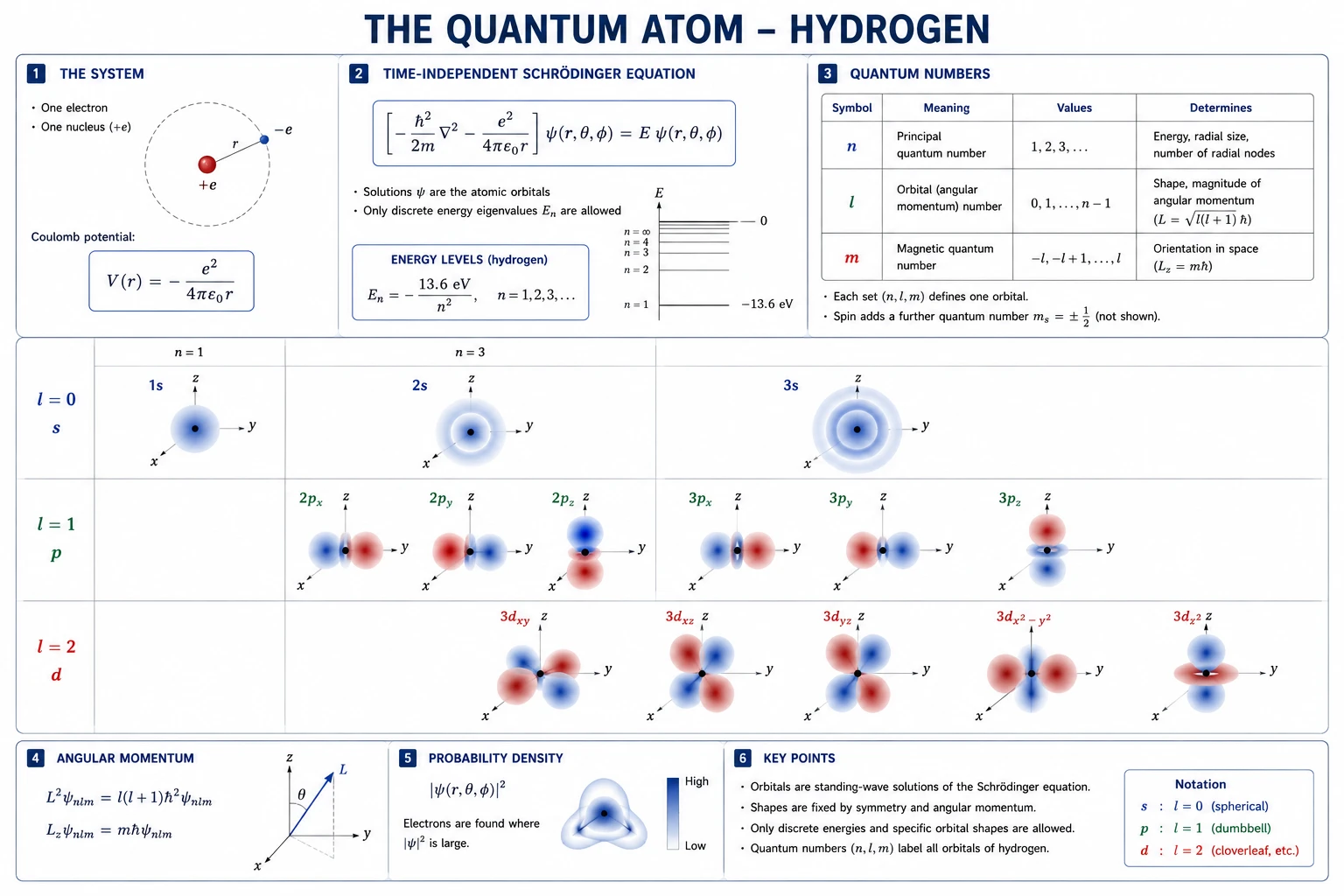

האטום: גלים עומדים בתלת-ממד

נחזור לאטום המימן — אלקטרון אחד, גרעין אחד. האלקטרון נמשך לגרעין בכוח קולוני: $V\propto -1/r$.

האנלוגיה למיתר מפרק 2 עובדת כאן בצורה מופלאה, רק בתלת-ממד:

• מיתר בעל קצוות קבועים → רק תדירויות עצמיות מסוימות מותרות
• אלקטרון כבול לגרעין → רק אנרגיות עצמיות מסוימות מותרות

הפתרונות $\psi$ של משוואת שרדינגר עבור אטום המימן הם האורביטלים האטומיים — $1s$, $2s$, $2p$, $3d$ וכד’. צורתם אינה שרירותית:

• אורביטל $s$: כדורי-סימטרי — כי הפוטנציאל הוא כדורי-סימטרי (פרק 3!), ומצב הבסיס “לא יודע” כיוון מועדף
• אורביטלי $p$: שני “עלים” לאורך ציר — כי יש תנע זוויתי אחד (קוונטי), ויש כיוון מועדף
• אורביטלי $d$: צורות מורכבות יותר — תנע זוויתי גדול יותר, סימטריות מורכבות יותר

הספרות והאותיות ($1s$, $2p$, $3d$…) אינן מוסכמה שרירותית — הן מספרי קוונטים שנגזרים ישירות מסימטריית הבעיה:

• $n$ — המספר הקוונטי הראשי: מספר “הצמתים” בפונקציית הגל הרדיאלית (כמה “שיאים ושפלים” לאורך $r$)
• $l$ — מספר קוונטי אורביטלי: כמות התנע הזוויתי ($l=0$ → $s$, $l=1$ → $p$, $l=2$ → $d$)
• $m$ — מספר קוונטי מגנטי: כיוון התנע הזוויתי

כל שילוב של מספרים קוונטיים מגדיר אורביטל אחד, עם אנרגיה וצורה מוגדרות.

ספין ועיקרון האיסור של פאולי

מלבד שלושת המספרים הקוונטיים למעלה, לאלקטרון יש תכונה נוספת — ספין (spin). הספין הוא תכונה קוונטית פנימית, ללא אנלוגיה קלאסית מדויקת (לפעמים מדמים אותה ל”סיבוב עצמי”, אבל זה מטעה). הוא יכול לקבל שני ערכים בלבד: “למעלה” ($+\frac{1}{2}$) או “למטה” ($-\frac{1}{2}$).

כלומר, כל מצב אלקטרוני מוגדר על-ידי ארבעה מספרים קוונטיים: $n$, $l$, $m$, $s$.

ועכשיו מגיע העיקרון שמסביר את כל הכימיה:

עיקרון האיסור של פאולי: שני אלקטרונים לא יכולים לשכון באותו מצב קוונטי — כלומר, לא יכולים לשאת את אותם ארבעת המספרים הקוונטיים בו-זמנית.

לכל אורביטל (שילוב מוגדר של $n$, $l$, $m$) — מותרים שני אלקטרונים בלבד: אחד ספין למעלה, אחד למטה.

ומכאן — כל הטבלה המחזורית. אם ממלאים אורביטלים לפי סדר האנרגיה (עקרון האופבאו), עם לכל היותר שני אלקטרונים לאורביטל — מתקבל בדיוק הסדר של היסודות בטבלה. הליום: שני אלקטרונים, $1s$ מלא — ולכן אינרטי כימית. ליתיום: שלושה אלקטרונים — שניים ב-$1s$, אחד ב-$2s$ — ולכן יש לו “אלקטרון ערכיות” אחד, בדיוק כמו מימן, ולכן כימיה דומה. ועד הסוף.

הטבלה המחזורית אינה “טבלה” — היא מפה של מצבי הגל האפשריים של אלקטרון בשדה של גרעין.

---

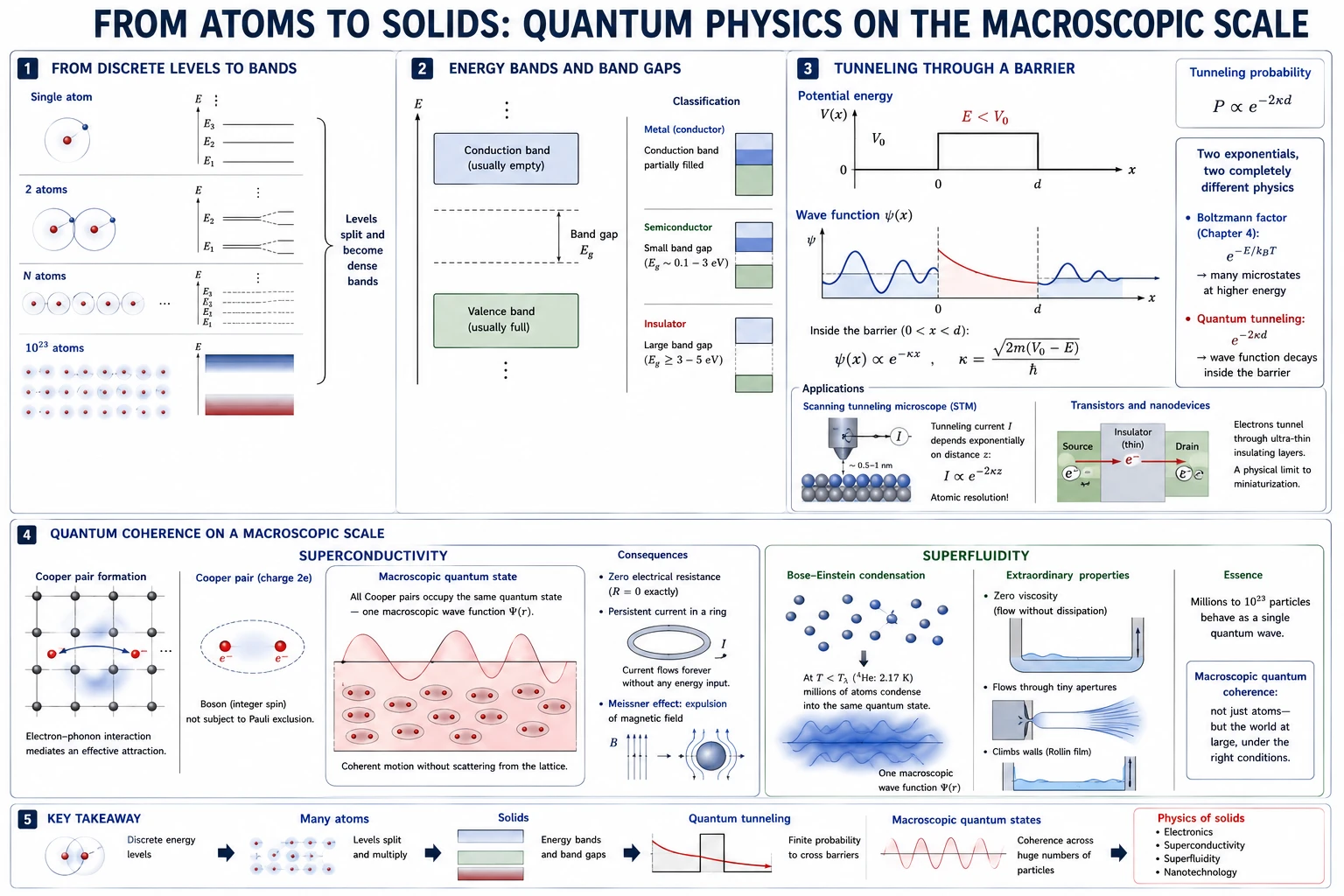

כאשר אטומים רבים נפגשים: כניסה לפיזיקת המוצק

עד כה דיברנו על אטום בודד. מה קורה כאשר מציבים $10^{23}$ אטומים זה לצד זה — כלומר, יוצרים מוצק?

פיצול רמות → פסים

אטום בודד — רמות אנרגיה בדידות: $E_1$, $E_2$, $E_3$…

שני אטומים זה לצד זה — רמותיהם מקיימות אינטראקציה ומתפצלות: כל רמה הופכת לשתי רמות צמודות. עשרה אטומים — כל רמה הופכת לעשר. $10^{23}$ אטומים — כל רמה הופכת ל-$10^{23}$ רמות צפופות כל כך עד שהן בלתי ניתנות להפרדה — הן יוצרות פס אנרגיה (energy band).

בין הפסים נשארים פערים (band gaps) — אזורים של אנרגיות שאין בהם מצבים קוונטיים מותרים.

מוליך, מבודד, מוליך-למחצה — כולם נגזרים מאותה תמונה, כפי שנראה בפרק 12.

מנהור: לעבור דרך קיר

בפיזיקה קלאסית, אם חלקיק מגיע למחסום אנרגטי גבוה מהאנרגיה שלו — הוא פשוט נעצר ומוחזר. הוא “לא יכול” לעבור.

בקוונטים — הסיפור שונה. פונקציית הגל $\psi$ אינה מתאפסת פתאום בקיר — היא דועכת בתוכו אקספוננציאלית:

$\psi (x)\propto e^{-\kappa x}$

כאשר $\kappa =\sqrt{2m(V-E)}/\hslash$ תלוי בהפרש האנרגיות ובמסת החלקיק. אם הקיר דק מספיק, פונקציית הגל לא מספיקה להתאפס לגמרי לפני שהיא יוצאת מהצד השני — ויש הסתברות ממשית למצוא את החלקיק מעבר לקיר. זהו מנהור קוונטי (quantum tunneling).

הסתברות המנהור תלויה אקספוננציאלית בעובי המחסום $d$:

$P\propto e^{-2\kappa d}$

כאן מגיעה ההערה שהבטחנו: גם כאן אקספוננטה, אבל מסיבה שונה לחלוטין מהתפלגות בולצמן שראינו בפרק 4. שם: $e^{-E/k_{B}T}$ — כי מספר המיקרומצבים גדל אקספוננציאלית עם האנרגיה, והסיכוי לאנרגיה גבוהה קטן בהתאם. כאן: $e^{-2\kappa d}$ — כי פונקציית הגל עצמה דועכת בתוך המחסום, ואם המחסום עבה — הגל לא מספיק לחצות. שתי אקספוננטות, שתי פיזיקות שונות לחלוטין — אך שתיהן מובנות מהעקרונות הבסיסיים.

יישומים מעשיים:

• מיקרוסקופ מנהור סורק (STM): מחט מתכת נעה מעל פני משטח במרחק של ננומטרים בודדים. זרם המנהור — שתלוי אקספוננציאלית במרחק מהמשטח — מאפשר לצלם פני שטח ברמת אטום בודד. שינוי של 0.1 nm במרחק משנה את הזרם פי עשרה — ולכן הרגישות יוצאת דופן.
• טרנזיסטורים: בשבבים מודרניים, שבהם רכיבים בגודל ננומטרי בודד, מנהור של אלקטרונים דרך שכבות בידוד דקות הוא מגבלה פיסיקלית על ההמשך המיניאטוריזציה. אחת הסיבות שהמשך “חוק מור” הפך לקשה כל כך.

קוונטים על סקלה מאקרוסקופית: מוליכות-על וסופרפלואיד

הדבר המפתיע ביותר במכניקה קוונטית — ואולי היפה ביותר — הוא שתחת תנאים מסוימים, מערכות מאקרוסקופיות יכולות להתנהג כגוף קוונטי אחד.

מוליכות-על (superconductivity): בחומרים מסוימים, בטמפרטורות נמוכות מאוד, אלקטרונים יוצרים זוגות קופר (Cooper pairs) — שני אלקטרונים הנקשרים יחד דרך אינטראקציה עם סריג הגביש. זוג קופר הוא חלקיק קוונטי מסוג שונה מאלקטרון בודד — בוזון, שאינו כפוף לעיקרון ההדרה של פאולי. לכן, כל הזוגות יכולים לשכון באותו מצב קוונטי — פונקציית גל מאקרוסקופית אחת, המכסה את כל המוליך.

התוצאה: כל הזוגות נעים בתיאום מושלם, ולא “מתנגשים” בסריג — ולכן ההתנגדות החשמלית אפס במדויק. לא קרובה לאפס — אפס. זרם שהוזרם בטבעת מוליכת-על ימשיך לזרום לנצח, ללא מקור אנרגיה.

סופרפלואיד (superfluidity): אותו עיקרון, ביישום שונה. הליום נוזלי, בקירור לתחת 2.17 K, הופך לסופרפלואיד — נוזל עם צמיגות אפס. הוא זורם מבלי לאבד אנרגיה, עולה על דפנות כלים, וחולש דרך סדקים קטנים מכל. שוב: מקרוסקופיה שנשלטת על-ידי פונקציית גל קוונטית אחת.

שני המקרים — מוליכות-על וסופרפלואיד — הם ביטויים של קוהרנטיות קוונטית מאקרוסקופית: מיליוני חלקיקים שמתנהגים כגל אחד. זה, אולי יותר מכל דבר אחר, מראה עד כמה מכניקה קוונטית היא לא רק “פיזיקה של אטומים” — היא מבנה עמוק יותר שמשתלט גם על עולם גדול, תחת תנאים מתאימים.

מה למדנו בפרק זה

גל דה-ברויי ($\lambda =h/p$) הוא לא מטפורה — חלקיקים מפגינים דיפרקציה והתאבכות ניסויית. זה, יחד עם אינטגרל המסלול של פיינמן (פרק 9), מקנה למכניקה קוונטית בסיס מוצק.

עיקרון אי-הוודאות נובע ישירות מטבע הגל: לא גסות המדידה, אלא העובדה שגל מוגבל = ספקטרום רחב.

האורביטלים האטומיים הם גלים עומדים תלת-ממדיים — הפתרונות של משוואת שרדינגר בפוטנציאל קולוני. צורתם נגזרת מסימטריית הבעיה.

עיקרון הדרה של פאולי + מילוי לפי סדר האנרגיה = הטבלה המחזורית. לא עובדה, אלא תוצאה.

מנהור קוונטי ($P\propto e^{-2\kappa d}$) מאפשר לחלקיקים לחצות מחסומים אנרגטיים קלאסית בלתי-עבירים — עם יישומים ישירים ב-STM, טרנזיסטורים, ותהליכים כימיים. האקספוננטה כאן שונה באופן מהותי מאקספוננטת בולצמן — שם: ספירת מצבים; כאן: דעיכת גל.

פסי אנרגיה הם תוצאה של $10^{23}$ אטומים בסמיכות: רמות בדידות מתפצלות לפסים. זה הבסיס לתורת הפסים (פרק 12).

קוהרנטיות קוונטית מאקרוסקופית — מוליכות-על וסופרפלואיד — מראה שמכניקה קוונטית אינה רק “פיזיקה של הקטן”: תחת תנאים מתאימים, מיליוני חלקיקים מתנהגים כגל קוונטי אחד, ואז ההתנגדות שווה בדיוק לאפס, והצמיגות — גם כן.
