פרק 4 — יסודות האלקטרוכימיה

4.1 מבוא

עד כאן עסקנו בעיקר בקורוזיה כימית — תהליכים שבהם המתכת מגיבה ישירות עם הסביבה הגזית, ושבהם אין הפרדה מרחבית בין אתרי החמצון והחיזור. אבל רוב הקורוזיה שאנחנו פוגשים בחיי היומיום ובתעשייה אינה כזאת. הברזל שמחליד על גשר, הצינור שנאכל מתחת לאדמה, הסיפון שנשחק ממי הים, הבורג שנהרס ממגע עם אלומיניום — כל אלה הם תהליכים אלקטרוכימיים.

קורוזיה אלקטרוכימית שולטת בכל מצב שבו קיים אלקטרוליט — תמיסה מימית שבה יונים יכולים לנוע — ושבו תהליכי החמצון והחיזור מופרדים במרחב. ברגע שיש הפרדה כזאת, נוצרים זרמים חשמליים ויוניים, ומתפתחים תאים אלקטרוכימיים שיכולים להרוס מתכת ביעילות מפתיעה. לכן, כדי להבין קורוזיה מודרנית, יש להבין תחילה את יסודות האלקטרוכימיה — ובכך עוסק הפרק הנוכחי.

---

4.2 חמצון וחיזור

הבסיס של כל אלקטרוכימיה הוא חמצון-חיזור. בקורוזיה, חמצון הוא תהליך שבו המתכת מאבדת אלקטרונים:

$$\mathrm{Fe}\to {\mathrm{Fe}}^{2+}+2e^{-}$$

האלקטרונים שנפלטו אינם יכולים להישאר “באוויר” — הם חייבים להתקבל על ידי משהו אחר. קבלת האלקטרונים נקראת חיזור, ושתי תגובות החיזור הנפוצות ביותר בתנאים מימיים הן:

$$2{\mathrm{H}}^{+}+2e^{-}\to {\mathrm{H}}_2$$ $${\mathrm{O}}_2+2{\mathrm{H}}_2\mathrm{O}+4e^{-}\to 4{\mathrm{OH}}^{-}$$

הראשונה דומיננטית בתמיסות חומציות, השנייה — בתמיסות נייטרליות ובסיסיות ובנוכחות חמצן מומס. שתיהן, כפי שנראה בהמשך, משחקות תפקיד מרכזי בקורוזיה יומיומית.

העיקרון הבסיסי הוא: חמצון וחיזור תמיד מתרחשים יחד, ובכמות שווה של אלקטרונים. אלקטרונים אינם יכולים להיעלם.

---

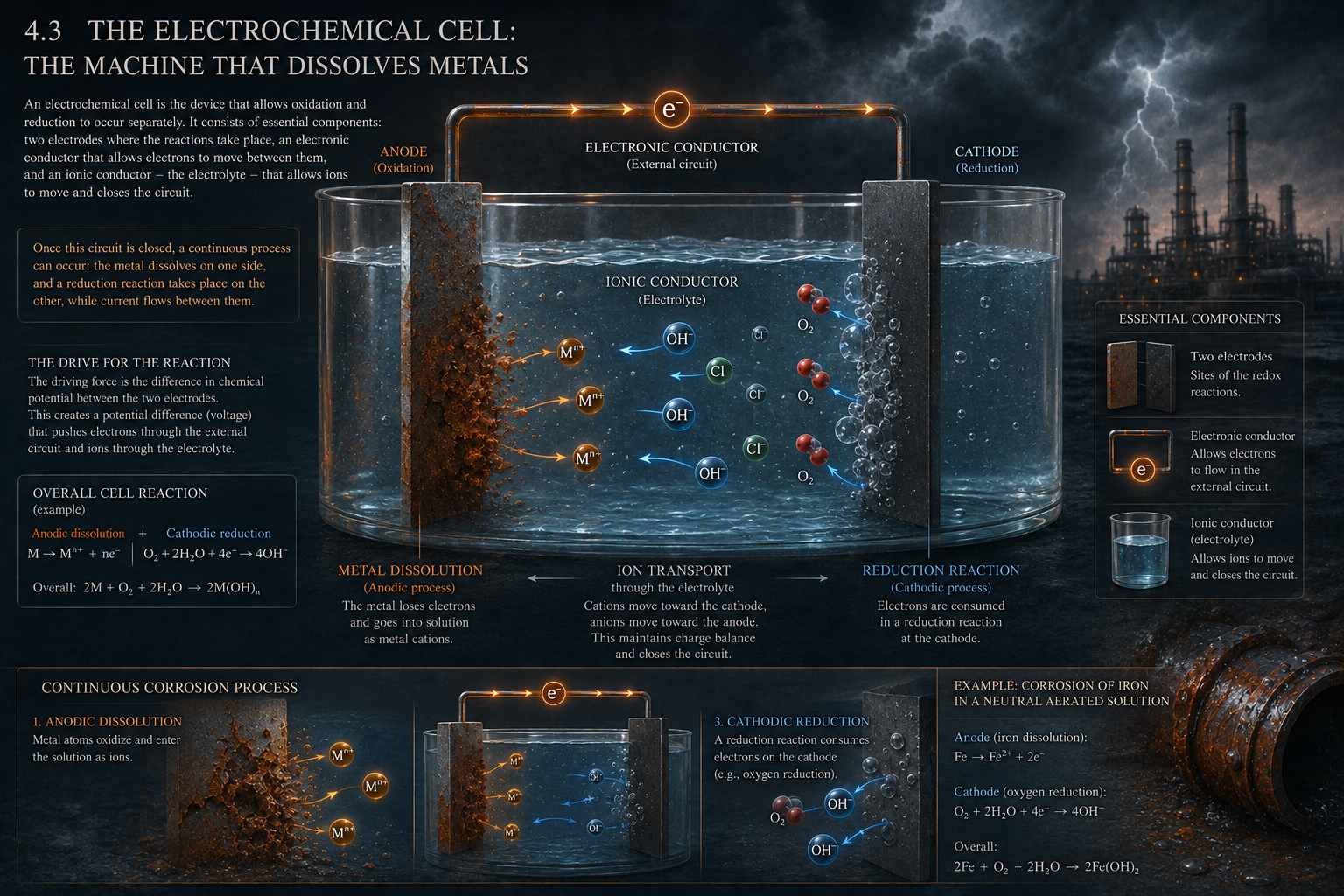

4.3 תא אלקטרוכימי: המכונה שמפרקת מתכות

תא אלקטרוכימי הוא המתקן שמאפשר לחמצון ולחיזור לפעול בנפרד. הוא מורכב ממספר מרכיבים הכרחיים: שתי אלקטרודות שבהן מתרחשות התגובות, מוליך אלקטרוני שמחבר ביניהן ומאפשר לאלקטרונים לנוע, ומוליך יוני — האלקטרוליט — שמאפשר ליונים לנוע ולסגור את המעגל.

ברגע שמעגל זה סגור, תהליך רציף יכול להתרחש: המתכת מתמוססת באחד הצד, ותגובת חיזור מתרחשת בצד השני, כאשר הזרם זורם ביניהם.

4.4 אנודה וקתודה

שתי האלקטרודות בתא אלקטרוכימי אינן שוות — כל אחת ממלאת תפקיד שונה.

האנודה היא האלקטרודה שבה מתרחש החמצון — שם המתכת מאבדת אלקטרונים ומתמוססת. למשל, אנודת אבץ בתא גלווני:

$$\mathrm{Zn}\to {\mathrm{Zn}}^{2+}+2e^{-}$$

הקתודה היא האלקטרודה שבה מתרחש החיזור — שם האלקטרונים מגיעים ומשתתפים בתגובה. במקרה של קורוזיה ימית, תגובת החיזור תהיה לרוב:

$${\mathrm{O}}_2+2{\mathrm{H}}_2\mathrm{O}+4e^{-}\to 4{\mathrm{OH}}^{-}$$

הכלל הפשוט שאי-אפשר לשכוח: חמצון תמיד באנודה, חיזור תמיד בקתודה — בסוללות, בקורוזיה, באלקטרוליזה, בתאי דלק, בציפויים. זהו כלל אוניברסלי ללא יוצאי דופן.

---

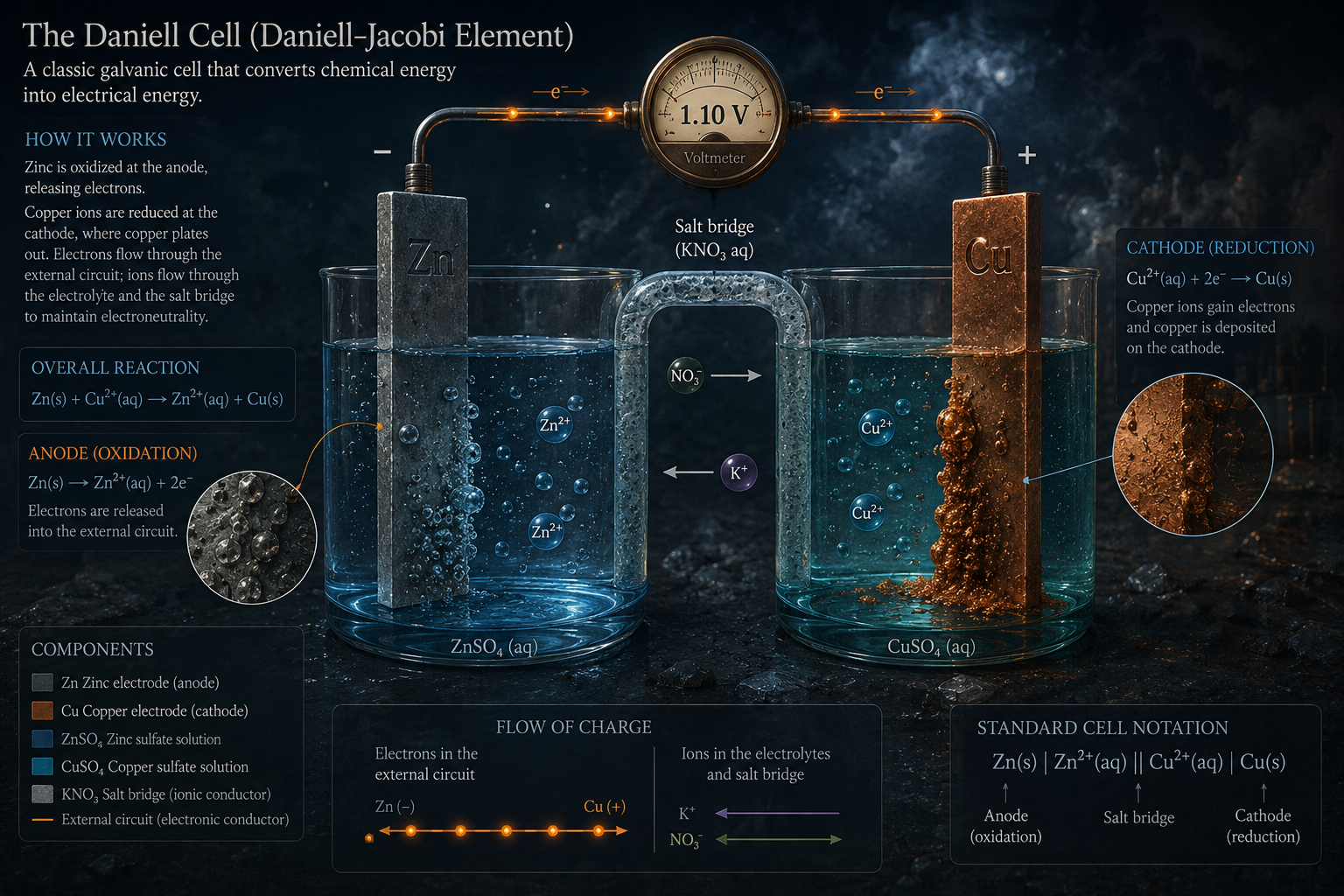

4.5 תאים גלווניים — כאשר שתי מתכות נפגשות

הדוגמה הקלאסית לתא אלקטרוכימי היא התא הגלווני: שתי מתכות שונות, מחוברות חשמלית וטבולות באלקטרוליט משותף.

נניח שהמתכות הן אבץ ונחושת. האבץ, שהוא פעיל יותר מבחינה אלקטרוכימית, יתחמצן ויהפוך לאנודה. הנחושת, שהיא אצילה יותר, תשמש כקתודה. האלקטרונים ייזרמו מהאבץ אל הנחושת דרך המוליך המתכתי, ויונים יאזנו מטען בתמיסה.

התוצאה: האבץ נאכל, הנחושת שלמה. אם תחליפו את הנחושת בפליז ואת האבץ בפלדה — תקבלו בדיוק את הבעיה הנפוצה שמתרחשת כאשר ברגי פליז מחוברים לצינור פלדה.

---

4.6 מדוע זורם זרם?

הכוח המניע של הזרם בתא גלווני הוא הפרש הפוטנציאלים בין שתי האלקטרודות. לכל אלקטרודה יש נטייה משלה — להתחמצן או לעבור חיזור — ונטייה זו באה לידי ביטוי בפוטנציאל האלקטרוכימי שלה. כאשר שתי אלקטרודות עם פוטנציאלים שונים מחוברות, המערכת שואפת למזג את ההפרש — ובתהליך הזה מגיעה ל”שיווי-משקל” תוך הזרמת מטען. הכוח המניע הוא, כאמור, תרמודינמי: המערכת נעה למצב של אנרגיה חופשית נמוכה יותר.

---

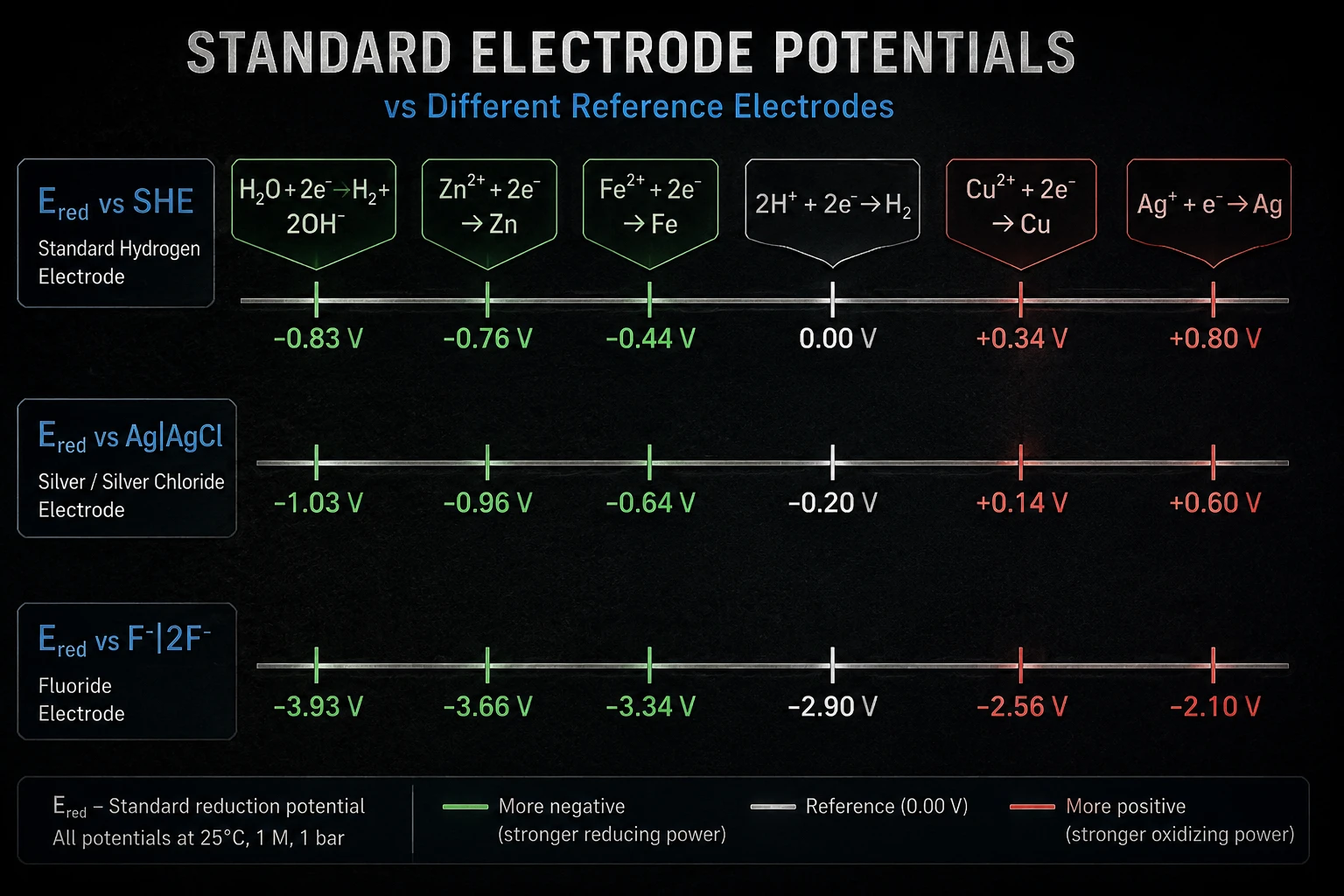

4.7 פוטנציאל אלקטרודה סטנדרטי והסדרה האלקטרוכימית

כדי לאפשר השוואה בין מתכות שונות, יש צורך בנקודת ייחוס. לפי מוסכמה בין-לאומית, כל הפוטנציאלים נמדדים ביחס לאלקטרודת המימן הסטנדרטית (Standard Hydrogen Electrode, SHE), המוגדרת על ידי:

$$2{\mathrm{H}}^{+}+2e^{-}\leftrightarrow {\mathrm{H}}_2{E}^{\circ }=0\mathrm{V}$$

בתנאים סטנדרטיים — ריכוז פרוטונים אחד מול לליטר, לחץ מימן אחד אטמוספרה, וטמפרטורת 25°C.

באמצעות SHE ניתן לבנות את הסדרה האלקטרוכימית — טבלה שמדרגת מתכות לפי פוטנציאל החיזור הסטנדרטי שלהן:

מתכת	פוטנציאל סטנדרטי (קירוב)
Li	−3.04 V
Mg	−2.37 V
Al	−1.66 V
Zn	−0.76 V
Fe	−0.44 V
H₂	0.00 V
Cu	+0.34 V
Ag	+0.80 V
Au	+1.50 V

ככל שהפוטנציאל שלילי יותר, כך המתכת פעילה יותר — נוטה להתחמצן ולשמש כאנודה בתא גלווני. ככל שהפוטנציאל חיובי יותר, כך המתכת אצילה — עמידה יותר בפני חמצון. זו הסיבה שבה מגנזיום נאכל מהר בנוכחות ברזל, וזהב אינו מחליד בתנאים כלשהם.

---

4.8 יציבות המים והשפעת pH

במערכות מימיות, מתכות אינן הגורם היחיד שיש להביאו בחשבון — גם המים עצמם משתתפים בתגובות אלקטרוכימיות. מים יכולים לעבור חיזור (עם פליטת מימן) ולעבור חמצון (עם פליטת חמצן):

$$2{\mathrm{H}}^{+}+2e^{-}\to {\mathrm{H}}_2$$ $$2{\mathrm{H}}_2\mathrm{O}\to {\mathrm{O}}_2+4{\mathrm{H}}^{+}+4e^{-}$$

שתי תגובות אלה מגדירות את “חלון היציבות” של מים — טווח הפוטנציאלים שבו המים עצמם לא מתפרקים. כל תהליך אלקטרוכימי חייב לפעול בתוך חלון זה, או לשלם מחיר אנרגטי.

נקודה קריטית: פוטנציאלי שתי תגובות אלה תלויים ב-pH:

$$E=E^{\circ }-0.059\times \mathrm{pH}\text{(ב-25°C)}$$

כלומר, בכל עלייה של יחידת pH אחת, הפוטנציאל יורד בכ-59 מילי-וולט. זוהי עובדה פשוטה שמשמעותה עצומה: סביבה חומצית, נייטרלית ובסיסית מתנהגות באופן שונה לחלוטין מבחינה אלקטרוכימית. עניין זה יהיה מרכזי בפרק הבא, כשנדון בדיאגרמות Pourbaix.

---

4.9 פוטנציאל מעגל פתוח (OCP)

כאשר מתכת טבולה באלקטרוליט ללא כל זרם חיצוני, מה קורה?

בתחילה, אם המתכת הגיעה לסביבה חדשה, מתרחשות תגובות שמשנות את מצב פני השטח. אבל לאחר זמן מסוים, המערכת מגיעה לשיווי-משקל דינמי, ואפשר למדוד ערך פוטנציאל יציב. ערך זה נקרא פוטנציאל מעגל פתוח — Open Circuit Potential, OCP — או, בהקשר קורוזיבי, פוטנציאל הקורוזיה ($E_{corr}$).

ב-OCP, קצב החמצון שווה בדיוק לקצב החיזור:

$$i_{anodic}=i_{cathodic}$$

חשוב מאוד להבין: “שיווי-משקל” כאן אינו אומר שהתגובות נעצרו. אטומי מתכת עדיין מתמוססים, יונים עדיין נפרקים, אלקטרונים עדיין עוברים — אבל הכל בכיוונים הפוכים ובאותו קצב. אין זרם נטו, אבל יש קורוזיה. זהו אחד הרעיונות החשובים ביותר באלקטרוכימיה, והזנחתו היא מקור לטעויות שכיחות בניתוח מדידות.

---

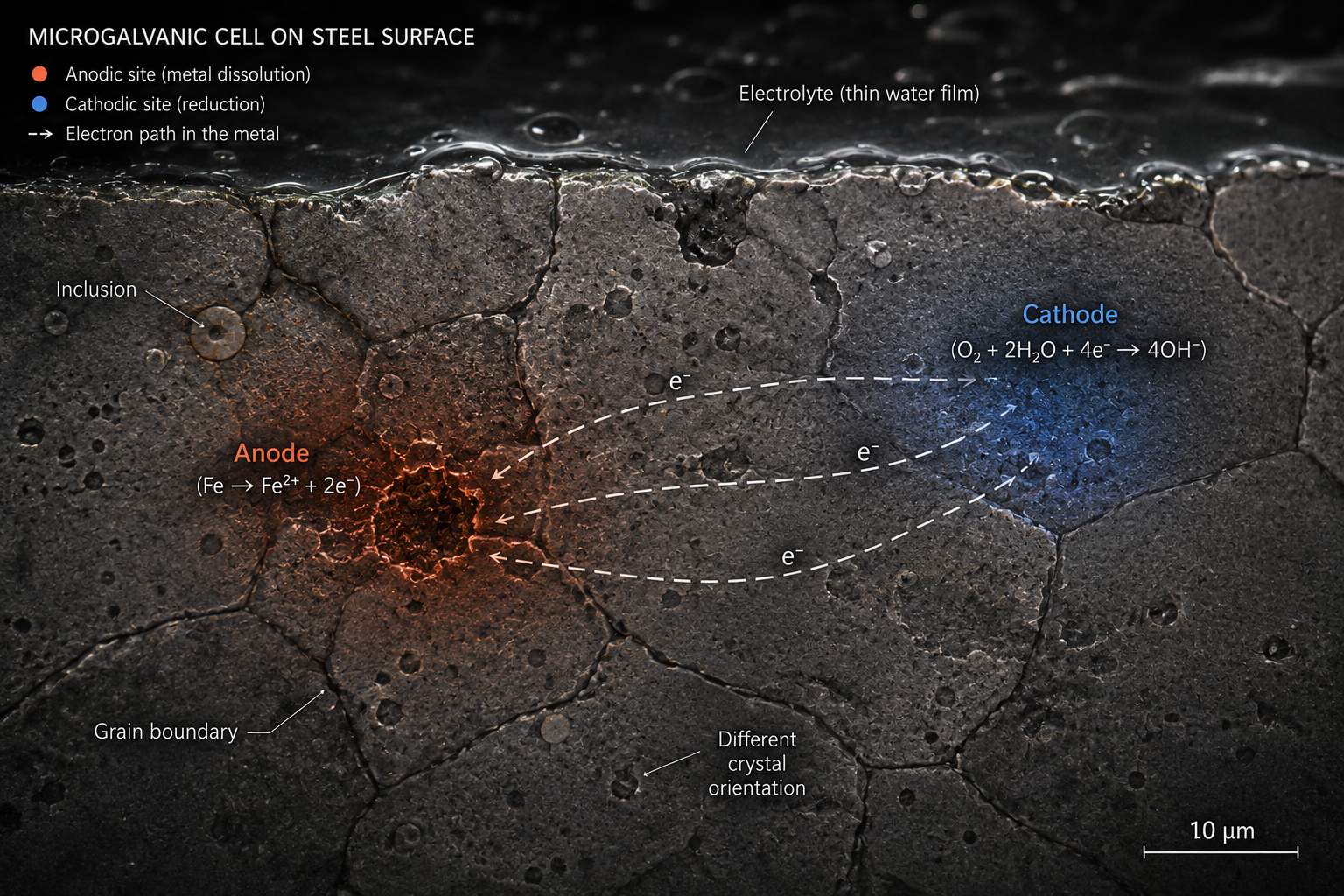

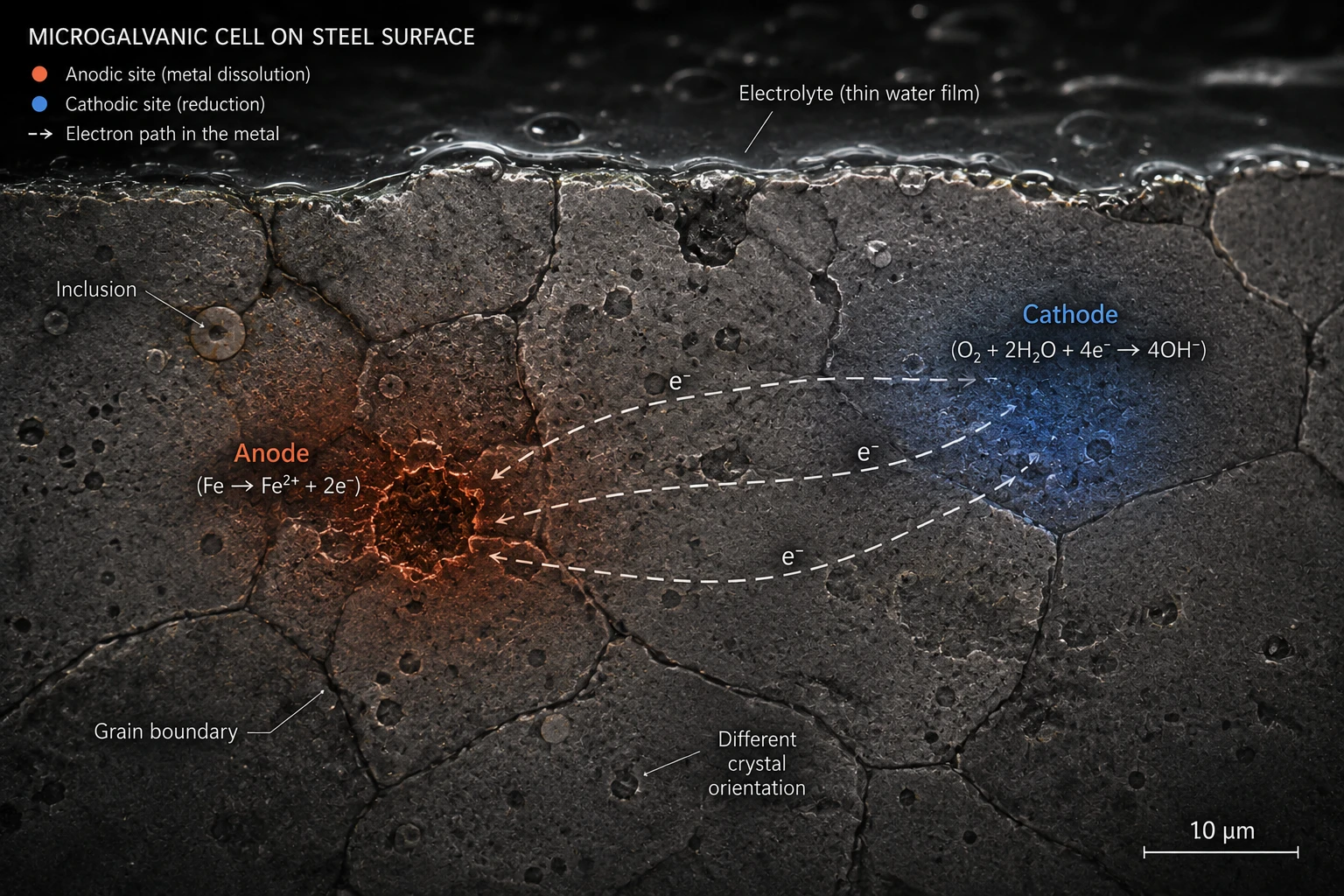

4.10 מקרו-תאים ומיקרו-תאים בקורוזיה

התא הגלווני הפשוט עם שתי אלקטרודות ניתן לראות בעין. אבל קורוזיה מעשית מתרחשת לרוב ברמה הרבה יותר מיקרוסקופית.

חתיכת מתכת אחת יכולה להכיל אזורים בעלי פוטנציאלים אלקטרוכימיים שונים — בגלל הבדלים בהרכב הכימי (תכלילים, פרקיפיטטים), גרדיאנטים בריכוז החמצן המומס, מאמצים שאריתיים מתהליכי הייצור, או פשוט הבדלים בין גרעינים שכנים במיקרו-מבנה. כל הבדל כזה הוא בפוטנציה תא גלווני זעיר — אנודה מקומית וקתודה מקומית המחוברות על ידי גוף המתכת עצמו.

פלדה אחת יכולה להכיל, בו-זמנית, מיליוני מיקרו-תאים כאלה פעילים. זאת הסיבה שקורוזיה היא תהליך הטרוגני במהותו, ולמה מקומות “חלשים” — שריטה, ריתוך, אזור מאמץ — הם תמיד נקודות ההתחלה של הבעיה.

---

4.11 האלקטרוליט — שחקן מרכזי

קיומו של אלקטרוליט הוא תנאי הכרחי לקורוזיה אלקטרוכימית. אלקטרוליט הוא כל חומר המכיל יונים ניידים: מי ים עם כלוריד וסולפט, חומצה גופרתית, תמיסת NaCl, קרקע לחה, ואפילו שכבת מים דקה מאוד שנוצרת על מתכת בלחות גבוהה — כולם יכולים להוות אלקטרוליט מספיק יעיל.

לעומת זאת, פחמימנים טהורים — בנזין, שמנים — כמעט ואינם מוליכי יונים, ולכן לא גורמים לקורוזיה אלקטרוכימית בפני עצמם. הסכנה עם מערכות דלק אינה הבנזין אלא מים הנמצאים בו — כקונדנסט, כזיהום, כלחות שחדרה. אפילו ריכוזים קטנים מאוד של מים מספיקים.

---

4.12 עיקרון ההגנה: ניתוק המעגל

מתוך הבנת מבנה התא האלקטרוכימי נובע ישירות עקרון הגנה פשוט ועוצמתי: אם ניתק אחד מהשניים — מוליך האלקטרונים או מוליך היונים — הקורוזיה האלקטרוכימית נעצרת.

ציפוי אפוקסי, צבע, או פשוט שכבת שמן, מנתקים את מסלול היונים בין המתכת לסביבה. הגנה קתודית מגדילה את הזרם האלקטרוני בכיוון ההפוך ומאפסת את הזרם האנודי. הפרדה פיזית בין שתי מתכות שונות (מגן בידוד בין הנחושת לאלומיניום) מנתקת את מסלול האלקטרונים. ריבוי שיטות ההגנה מקורו בדיוק ברב-פנים המנגנון האלקטרוכימי.

---

4.13 אלקטרוכימיה ככלי מדידה ושליטה

נוסף על ההיבט המכניסטי, לאלקטרוכימיה יש מימד מעשי נוסף: היא הבסיס לשיטות המדידה המרכזיות בחקר קורוזיה. עקומות קיטוב, שיפועי טאפל, מדידת התנגדות קיטוב לינארית (LPR), ספקטרוסקופיית עכבה אלקטרוכימית (EIS) ווולטמטריה ציקלית — כולן שיטות שמנצלות את העובדה שניתן לשלוט בפוטנציאל האלקטרודה וכך “לשאול” את מערכת הקורוזיה שאלות מדויקות.

הפרקים הבאים יבנו את היסודות התרמודינמיים והקינטיים שדרושים להבנת שיטות אלה.

---

4.14 סיכום

בפרק זה הנחנו את הבסיס לכל מה שיבוא בהמשך. קורוזיה אלקטרוכימית היא, בסופו של דבר, תהליך של מעגל חשמלי: חמצון באנודה, חיזור בקתודה, אלקטרונים ביניהם דרך המתכת, ויונים ביניהם דרך האלקטרוליט. הסדרה האלקטרוכימית מספרת לנו אילו מתכות ייטו לשמש אנודה ואילו קתודה. פוטנציאל מעגל פתוח הוא הפוטנציאל שבו קצבי החמצון והחיזור שווים — ממנו מתחיל כל ניתוח. ו-pH של הסביבה משפיע על כל תגובה בצורה כמותית ומדויקת.

בפרק הבא נוסיף על בסיס זה את הכלי החזותי האולי-עוצמתי ביותר בתרמודינמיקה של קורוזיה — דיאגרמות Pourbaix — שמאפשרות לראות בבת-אחת את כל מה שיציב, פסיבי, ונאכל, כפונקציה של פוטנציאל ו-pH.
