5.1 מבוא
בפרק הקודם ביססנו את המסגרת התיאורטית: חמצון וחיזור, פוטנציאלי אלקטרודה, הסדרה האלקטרוכימית. עכשיו עולה שאלה מעשית: כיצד בוחנים את כל אלה בניסוי? כיצד שולטים בפוטנציאל של מתכת, מודדים את זרם הקורוזיה, ומאלצים מערכת לחשוף את ההתנהגות האלקטרוכימית שלה?
הכלי המרכזי הוא הפוטנציוסטט ותא האלקטרוכימי הניסויי. כמעט כל מדידה מודרנית בחקר קורוזיה — עקומות קיטוב, EIS, וולטמטריה ציקלית, מדידות LPR — מבוצעת במסגרת כזאת. הבנת אופן פעולתה אינה תנאי לשימוש בתוכנה, אבל היא תנאי לפרשנות נכונה של התוצאות.

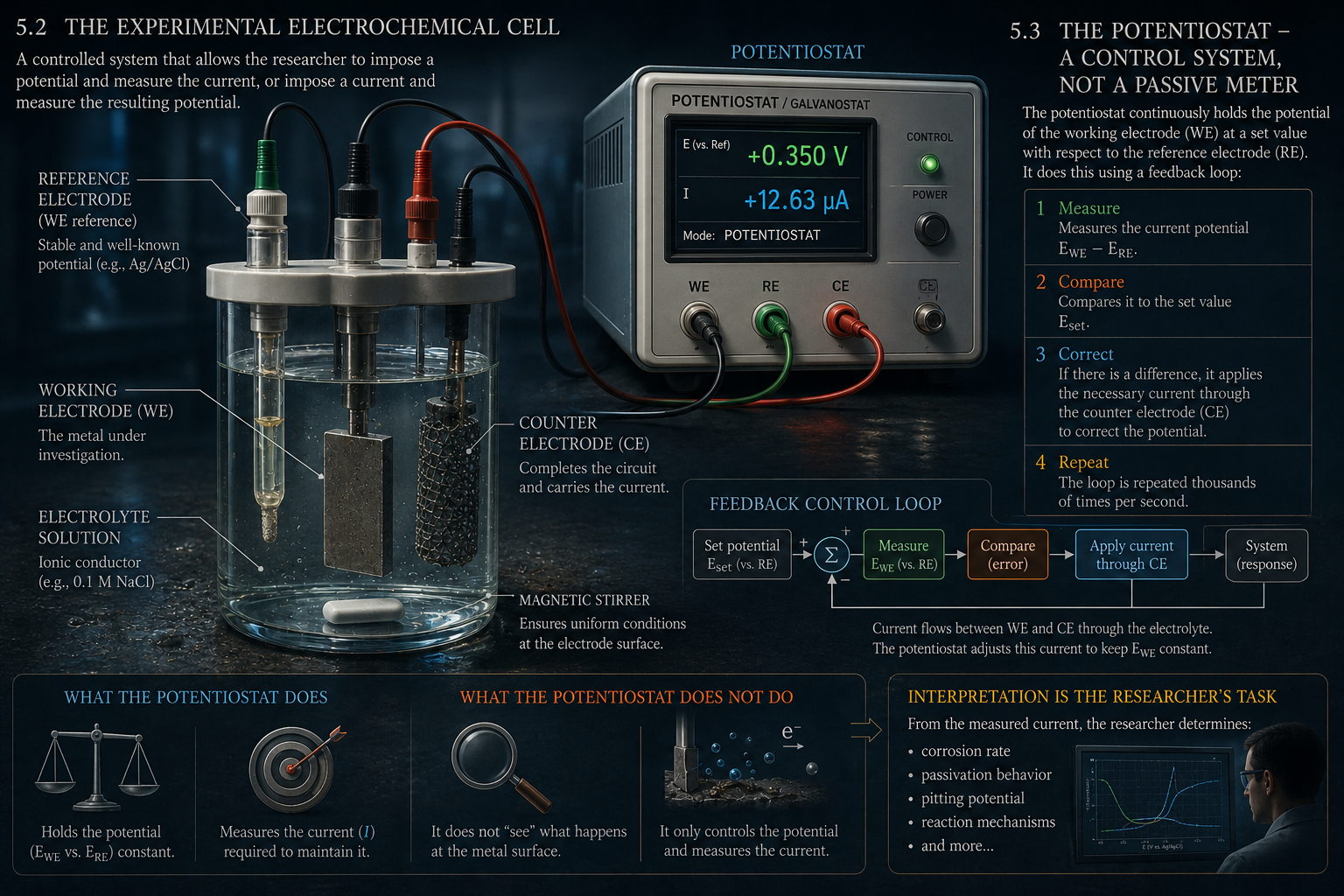

5.2 מה כולל תא אלקטרוכימי ניסויי
בניגוד לתא הגלווני הספונטני שבו שתי מתכות מתחברות ו”עושות מה שבא להן”, תא אלקטרוכימי ניסויי הוא מערכת מבוקרת. מטרתה היא לאפשר למדען לכפות על המתכת הנחקרת פוטנציאל ידוע ולמדוד את זרם התגובה, או להפך — לכפות זרם ולמדוד את הפוטנציאל המתקבל.
הרכיבים ההכרחיים הם: תמיסה אלקטרוליטית, המתכת הנחקרת (שנקראת אלקטרודה עובדת), אלקטרודת ייחוס, אלקטרודת נגד, ומכשיר הבקרה — הפוטנציוסטט.
5.3 הפוטנציוסטט — מערכת בקרה, לא מכשיר מדידה פסיבי
פוטנציוסטט הוא מכשיר שמחזיק, בלי הפסקה, את הפוטנציאל של האלקטרודה הנחקרת ביחס לאלקטרודת ייחוס קבוע וידוע. הוא עושה זאת בלולאת משוב: מודד את הפוטנציאל הנוכחי, משווה אותו לערך שהגדיר המשתמש, ואם יש הפרש — מזרים זרם כדי לתקן. התהליך מתרחש אלפי פעמים בשנייה.
חשוב להפנים שהפוטנציוסטט אינו “רואה” מה קורה על פני המתכת — הוא רק שומר על הפוטנציאל ומודד את הזרם שנדרש לשם כך. הפרשנות של הזרם הזה — מהי מהירות קורוזיה, האם יש פסיבציה, היכן נמצאת נקודת הפיטינג — היא עניין שנשאר לחוקר.
5.4 שלוש האלקטרודות ותפקידן
מערכת תלת-אלקטרודית היא הסידור הסטנדרטי כמעט בכל ניסוי קורוזיה. כל אחת משלוש האלקטרודות ממלאת תפקיד מוגדר ואינה ניתנת להחלפה עם האחרות.
האלקטרודה העובדת (Working Electrode, WE) היא המתכת הנחקרת — הדגם שעליו מתבצעות התגובות ושעליו ממוקד כל עניין החוקר. על פניה מתרחשים החמצון, החיזור, הפסיבציה, ההתמוססות. זה הדגם שיישלח בסיום לניתוח SEM, שהפוטנציאל שלו ייקבע, ושהזרם שלו יימדד.
אלקטרודת הייחוס (Reference Electrode, RE) היא נקודת הייחוס הפוטנציאלית — אלקטרודה בעלת פוטנציאל יציב, מדויק וידוע, שאינה אמורה להעביר זרם כלל. כדי שתישאר בשיווי-משקל, הפוטנציוסטט מחבר אותה דרך מגבר בעל התנגדות כניסה עצומה — כך שהזרם דרכה קטן עד כדי שניתן להזניחו. ה-RE הנפוצות הן Ag/AgCl (המועדפת בניסויים מימיים), SCE (קלומל רווי), ו-SHE — שלמרות שהיא ה”אלקטרודה הסטנדרטית” מבחינה תיאורטית, בפועל נדירה למדי בשל הקושי הטכני בהכנתה.
אלקטרודת הנגד (Counter Electrode, CE) היא זו שמשלימה את מעגל הזרם. כל האלקטרונים שהפוטנציוסטט מחדיר לתא חייבים לצאת דרכה — היא “הצד השני” של המעגל. בניגוד ל-WE ו-RE, הCE אינה נחקרת כלל; תפקידה פשוט להיות פעילה מבחינה אלקטרוכימית עם שטח פנים גדול ואינרטיות כימית. לכן משתמשים בפלטינה, גרפיט, או טיטניום מצופה.

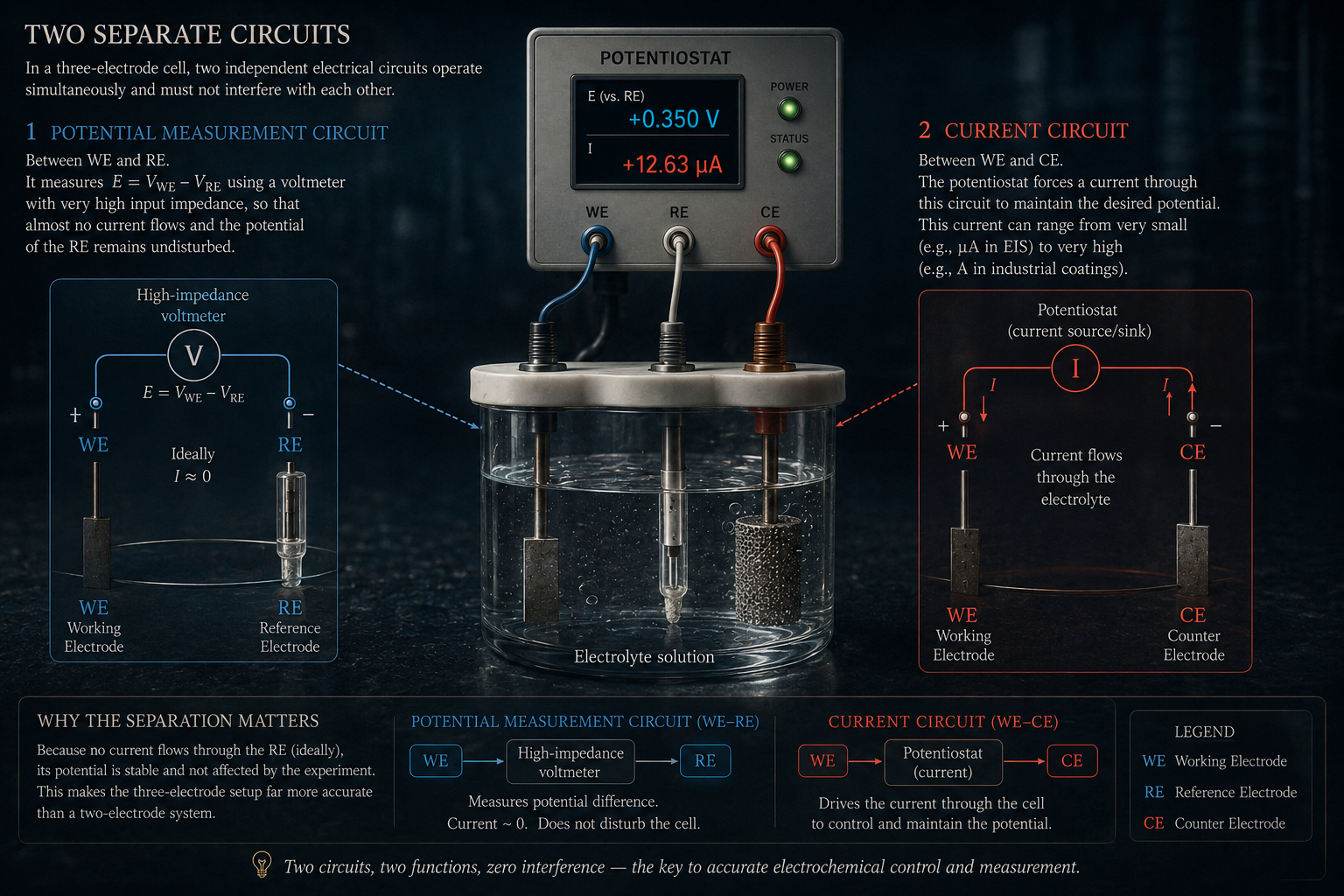

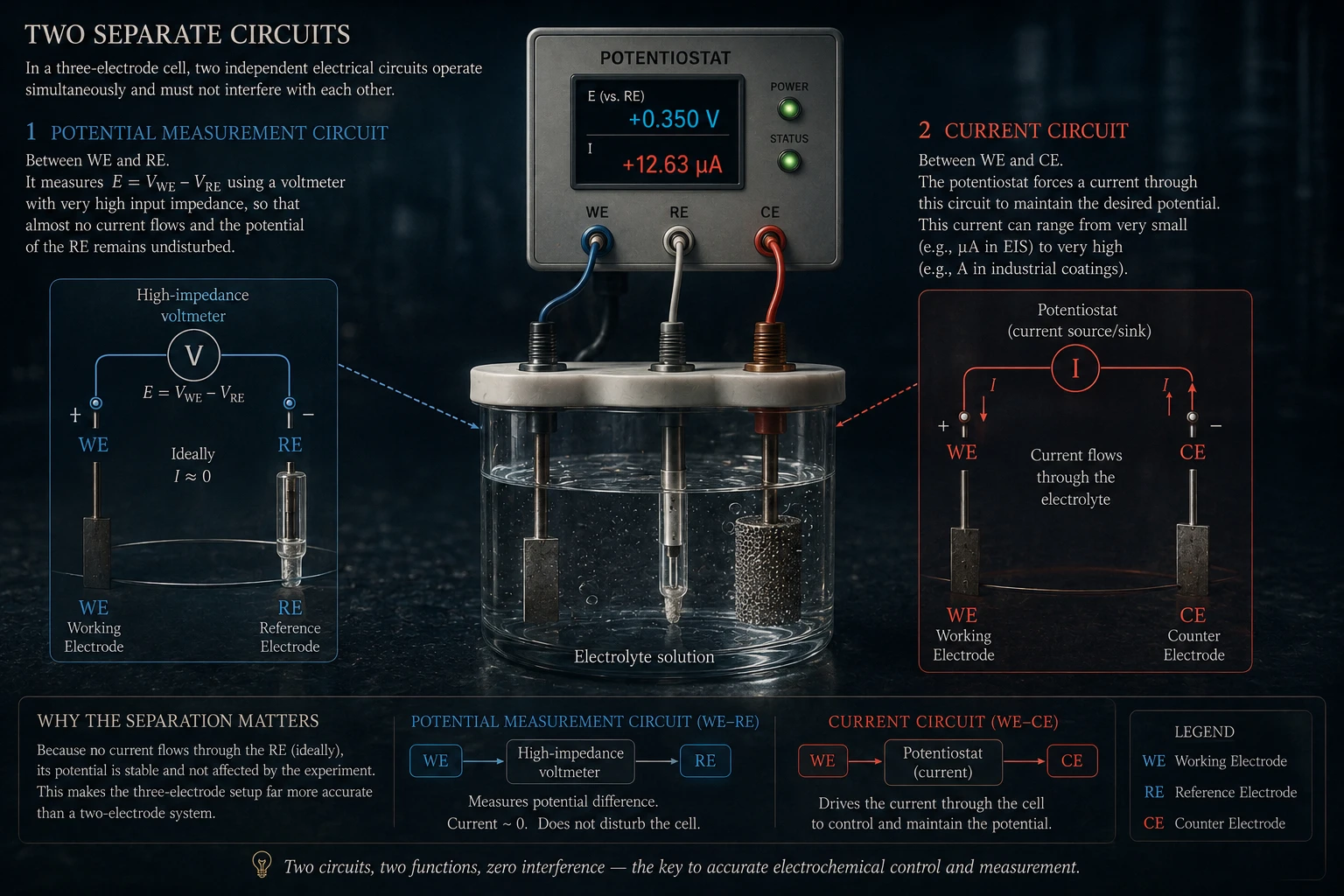

5.5 שני המעגלים הנפרדים
אחת הנקודות שמבלבלות לעיתים קרובות: בתא תלת-אלקטרודי פועלים בו-זמנית שני מעגלים חשמליים שונים לחלוטין, ועליהם לא להפריע זה לזה.
מעגל מדידת הפוטנציאל נמצא בין WE ל-RE. הוא מודד את בעזרת וולטמטר בעל התנגדות פנימית גבוהה מאוד — כדי שכמעט אין זרם שיכול לשנות את פוטנציאל ה-RE.
מעגל הזרם נמצא בין WE ל-CE. הפוטנציוסטט מחדיר דרכו זרם כדי לשמור על הפוטנציאל הרצוי. זרם זה יכול להיות קטן מאוד (ב-EIS לדוגמה, בתחום ה-µA) ועד גבוה מאוד (בציפויים תעשייתיים, בתחום ה-A).
ההפרדה הזאת היא הסיבה שמערכת תלת-אלקטרודית מדויקת הרבה יותר ממערכת דו-אלקטרודית: ב-RE לא זורם זרם, ולכן הפוטנציאל שלה אינו מושפע מהניסוי עצמו.
5.6 נפילת מתח אוהמית — הבעיה שלא רואים
כאשר זרם זורם דרך אלקטרוליט, נוצרת נפילת מתח לאורך הנתיב. לפי חוק אוהם:
כאשר הוא הזרם ו- היא ההתנגדות של האלקטרוליט בין פני ה-WE לבין מיקום ה-RE.
הבעיה היא שהפוטנציוסטט “מאמין” שהוא שולט בפוטנציאל האמיתי של פני השטח — אבל למעשה הוא מודד את הפוטנציאל של ה-RE, שנמצאת במרחק מסוים. ההפרש בינהם הוא נפילת המתח האוהמית, המכונה IR drop:
בזרמים נמוכים הטעות זניחה. אבל בניסויים שבהם הזרם גבוה — ציפויים אלקטרוכימיים, בדיקות קורוזיה בתמיסות בעלות התנגדות גבוהה, EIS בתדרים גבוהים — הטעות עלולה להיות עשרות עד מאות מילי-וולט. פרשנות עקומת קיטוב עם תיקון IR שגוי, או ללא תיקון כלל, יכולה להוביל למסקנות שגויות לחלוטין.

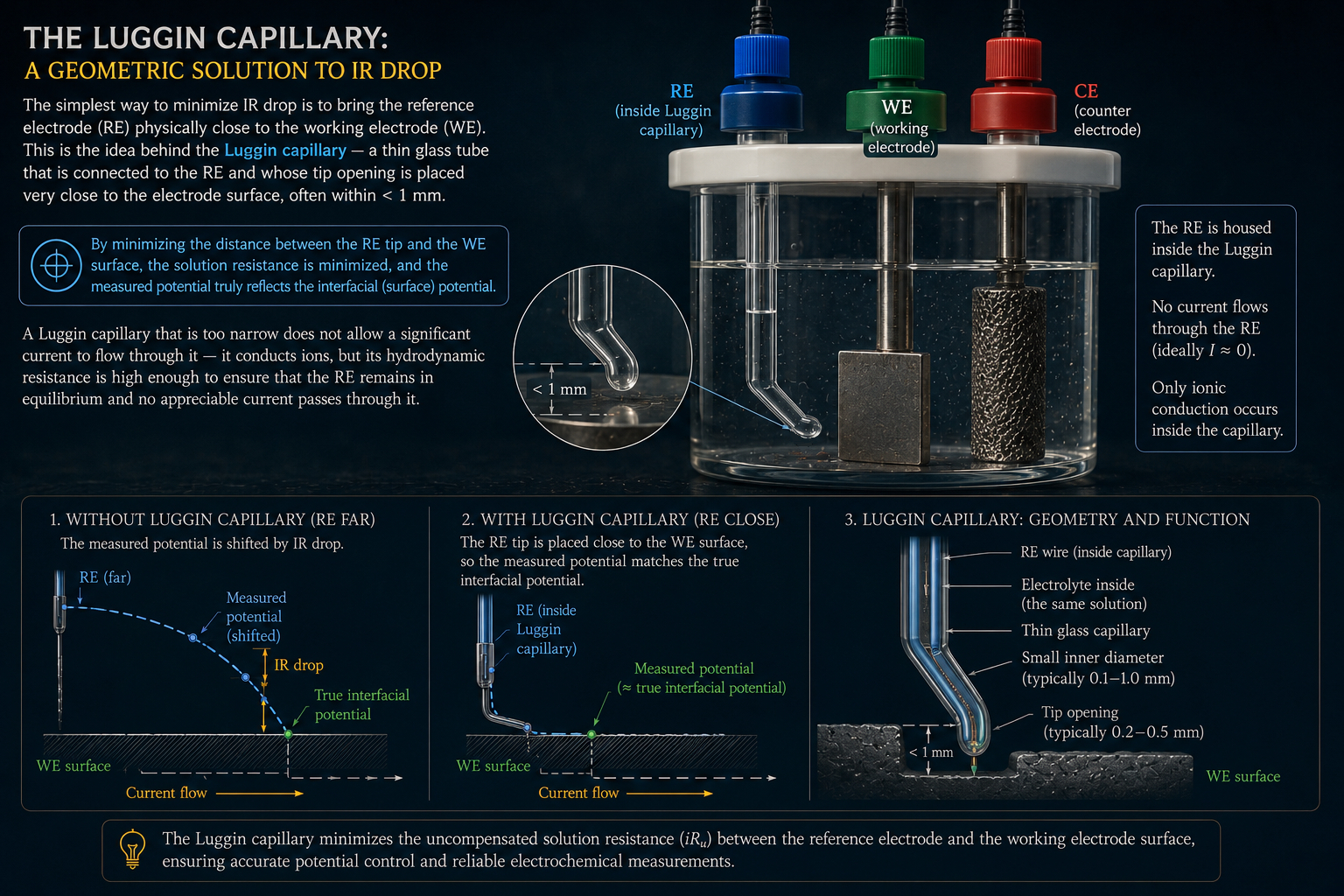

5.7 קפילרת לוגין — פתרון גיאומטרי
הדרך הפשוטה ביותר לצמצם IR drop היא לקרב פיזית את קצה ה-RE לפני השטח של ה-WE. זו הרעיון מאחורי קפילרת לוגין (Luggin Capillary) — צינורית זכוכית דקה שמחוברת ל-RE ושקצה הפתוח שלה ממוקם קרוב מאוד לדגם, לעיתים במרחק של פחות ממילימטר. כך ההתנגדות בין נקודת המדידה לבין פני השטח קטנה עד כדי מינימום, והמדידה משקפת את הפוטנציאל האמיתי של הממשק.
יש לשים לב שקפילרת לוגין צרה מדי לא מאפשרת זרם משמעותי לזרום דרכה — היא מוליכת יונים, אבל ההתנגדות ההידרודינמית שלה גדולה מספיק כדי להבטיח שה-RE שבצדה השני נשארת בשיווי-משקל.
5.8 אלקטרודת חישה (SE) ומערכת ארבע-אלקטרודית
בניסויים מדויקים במיוחד — כגון EIS בתדרים גבוהים, ציפויים בתאים תעשייתיים, או מדידות בסוללות ותאי דלק — מוסיפים אלקטרודה רביעית: אלקטרודת חישה (Sense Electrode, SE). היא ממוקמת קרוב מאוד לפני השטח של ה-WE, אך אינה מחוברת לאותו נקודה שדרכה זורם הזרם. כך ניתן למדוד את הפוטנציאל האמיתי של פני השטח מבלי שנפילת המתח על מוליך ה-WE עצמו תשפיע על המדידה.
בניסויים רגילים — כאשר הזרמים קטנים וההתנגדויות נמוכות — ה-WE וה-SE מחוברים יחד ומתפקדים כאלקטרודה אחת. ההפרדה ביניהם רלוונטית בעיקר כאשר עוברים לזרמים גבוהים או לדיוק קיצוני.
5.9 מצב פוטנציוסטטי ומצב גלוונוסטטי
פוטנציוסטט מסוגל לפעול בשני מצבים עיקריים, ולכל אחד יש שימושים שונים.
במצב פוטנציוסטטי, המשתמש מגדיר פוטנציאל, והמכשיר מודד את הזרם המתקבל. זהו המצב הנפוץ ביותר לחקר קורוזיה: עקומות קיטוב, מדידות פסיבציה, איתור פוטנציאל הפיטינג — כולן מבוצעות בשיטה זו. הפוטנציאל הוא המשתנה הנשלט, הזרם הוא המידע.
במצב גלוונוסטטי, המשתמש מגדיר זרם, והמכשיר מודד את הפוטנציאל. מצב זה שימושי כאשר צריך לשלוט ישירות בקצב הקורוזיה או בקצב ציפוי, או בניסויים שבהם מצב פוטנציוסטטי אינו יציב (למשל, בגלל תנודות מהירות של שכבת הפסיבציה).
5.10 ניסויים בתעשייה לעומת ניסויים במחקר
בתנאי מחקר — תא קטן, זרמים נמוכים, מים מזוקקים, אלקטרוליט ידוע — אפשר לשלוט בתנאים בצורה טובה ולקבל מדידות נקיות. בתנאים תעשייתיים התמונה שונה לחלוטין: האלקטרוליט הוא מי ים, שפכים או קרקע; הזרמים גדולים; ה-IR drop עצום; לעיתים אין אלקטרודת ייחוס מוגדרת; וגיאומטריית התא משפיעה באופן שקשה לכמת.
זה לא אומר שהכלים האלקטרוכימיים אינם שימושיים בתעשייה — להפך, הם בשימוש נרחב. אבל המעבר מהמחקר לשדה דורש הבנה עמוקה של מה מודדים בפועל, ואילו הנחות פשטניות כבר לא מחזיקות.
5.11 מה גורם לרעש ואי-ודאות?
מדידות אלקטרוכימיות רגישות למגוון גורמים שלא תמיד נלקחים בחשבון. רעש אלקטרומגנטי מציוד בסביבה, חיבורי הארקה לא תקינים, בועות גז על פני ה-WE שמשנות את שטח הפנים האפקטיבי, זרימת אלקטרוליט שמשנה את תנאי מעבר המסה, וטמפרטורה לא יציבה — כולם יכולים להשפיע על המדידה בצורה שנראית כמו תכונה של הדגם הנחקר. לכן איכות ניסויית גבוהה — ניקיון פני השטח, שיטת הכנת הדגם, אופן מיקום האלקטרודות, בקרת הטמפרטורה — היא לא בירוקרטיה אלא תנאי הכרחי לפרשנות משמעותית.
5.12 סיכום
פרק זה עשה את הגשר בין התיאוריה למדידה. הפוטנציוסטט אינו “קופסה שחורה” שמייצרת תוצאות — הוא מערכת בקרה שמכפה תנאים ידועים על המתכת הנחקרת ומתעדת את תגובתה. שלוש האלקטרודות — WE, RE, CE — ממלאות תפקידים מוגדרים ואינן ניתנות להחלפה. IR drop הוא טעות מערכתית שחייבים לכמת ולתקן. ומצבי הפוטנציוסטטי והגלוונוסטטי הם שני כלים עם שימושים שונים, לא גרסאות שונות של אותו כלי.
בפרק הבא נשתמש בכלים אלה כדי לעסוק במשוואת נרנסט ובפוטנציאלי אלקטרודה בתנאים לא-אידאליים — כלומר, בכל מה שמחוץ לטבלת הפוטנציאלים הסטנדרטיים.
