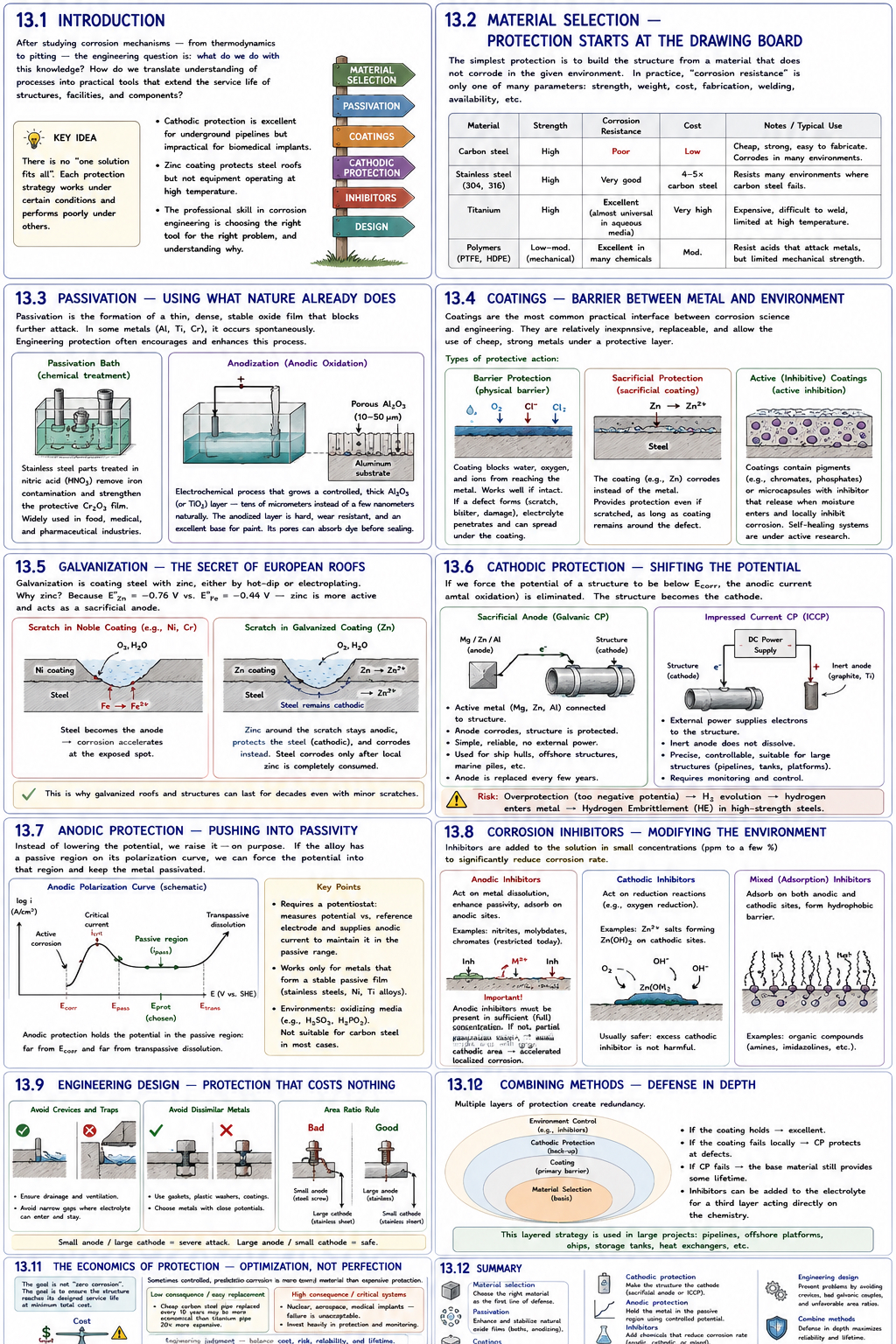

13.1 מבוא
לאחר פרקים שעסקו במנגנוני קורוזיה — מהתרמודינמיקה ועד לפיטינג — הגיע הזמן לשאול את השאלה ההנדסית: מה עושים עם כל זה? כיצד מתרגמים הבנה של תהליכים לכלים מעשיים שמאריכים את אורך חיי מבנים, מתקנים, ורכיבים?
התשובה אינה “פתרון יחיד”. כל אסטרטגיית הגנה פועלת עם תנאים מסוימים ומתפקדת פחות טוב עם תנאים אחרים. הגנה קתודית מצוינת לצינור תת-קרקעי אך בלתי מעשית לשתל ביו-רפואי. ציפוי אבץ מגן על גגות פלדה אך לא על מתקן שעובד בטמפרטורה גבוהה. לכן חלק מהיכולת המקצועית בהנדסת קורוזיה הוא בדיוק זה — לדעת לאיזה בעיה שייך איזה כלי, ולמה.
13.2 בחירת חומר — ההגנה שמתחילה בשולחן השרטוט
ההגנה הפשוטה ביותר מבחינה עקרונית היא לבנות את המבנה מחומר שאינו סובל קורוזיה בסביבה הנתונה. בפועל, “עמידות קורוזיה” היא אחד הפרמטרים בין רבים — לצד חוזק, משקל, מחיר, עיבוד, ריתוך, וזמינות.
נירוסטה אוסטניטית (304, 316) מחזיקה מעמד בסביבות רבות שפלדת פחמן לא תשרוד בהן, אבל עולה פי 4–5. טיטניום עמיד כמעט בכל סביבה מימית כולל מי ים, אך יקר, קשה לריתוך, ויש לו מגבלות טמפרטורה. פולימרים (PTFE, HDPE) עמידים לחומצות שהורגות כל מתכת, אבל אינם יכולים לשאת מאמצים הנדסיים גבוהים. בחירת חומר אינה שאלה של “איזה עמיד יותר” — אלא מציאת האיזון האופטימלי לדרישות הספציפיות של המערכת.
13.3 פסיבציה — לנצל את מה שהטבע כבר עושה
פסיבציה היא, כפי שראינו, יצירת שכבת תחמוצת דקה, צפופה ויציבה שחוסמת המשך תקיפה. בחלק מהמתכות — אלומיניום, טיטניום, כרום — זה קורה ספונטנית ברגע החשיפה לאוויר. ההגנה ההנדסית לעיתים נעשית על ידי עידוד ושיפור תהליך זה.
אמבט פסיבציה (Passivation Bath): טיפל כימי של חלקי נירוסטה בחומצה חנקתית (HNO₃) מסיר זיהומי ברזל מפני השטח ומחזק את שכבת . מקובל מאוד בתעשיית המזון, הרפואית והתרופות.
אלגון (Anodization): תהליך אלקטרוכימי שמחמצן את פני האלומיניום (או הטיטניום) בצורה מבוקרת ויוצר שכבת עבה בהרבה מהשכבה הטבעית — עד עשרות מיקרון, לעומת ננומטרים בודדים בשכבה הספונטנית. שכבת האנודייזינג קשה, עמידה לשחיקה, ומספקת בסיס מצוין לצבע. היא גם ניתנת לצביעה בצבעים — כי הנקבוביות שלה “קולטת” צבע לפני שאוטמים אותה.
13.4 ציפויים — מחסום בין מתכת לסביבה
ציפויים הם הדרך הנפוצה ביותר בפועל לממשק בין עולם הקורוזיה לעולם ההנדסי: הם זולים יחסית, ניתנים להחלפה, ומאפשרים לשמור על מתכות זולות ובעלות תכונות מכניות טובות תחת שכבת הגנה. מנגנון ההגנה של ציפוי יכול להיות אחד מכמה:
ציפוי מחסום (Barrier Protection) — הציפוי חוסם פיזית את מגע המים, החמצן, והיונים עם המתכת. זה עובד מצוין כל עוד הציפוי שלם. ברגע שנוצר פגם — שריטה, בועה, פגיעה מכנית — חדירת האלקטרוליט מתחילה ויכולה להתפשט מתחת לציפוי.
ציפוי הקרבה (Sacrificial Protection) — הציפוי עצמו עובר קורוזיה במקום המתכת. הציפוי הקלאסי הזה הוא גלוון (אבץ על פלדה), שנדון בהרחבה למטה.
ציפוי מעכב קורוזיה (Active Inhibition) — ציפויים מודרניים מסוימים מכילים פיגמנטים (כגון כרומטים, פוספטים, ואחרים) שמשתחררים כאשר לחות חודרת ופועלים כמעכבי קורוזיה מקומיים. ציפויים “self-healing” בתחום המחקר מכילים קפסולות מיקרוסקופיות ממולאות inhibitor שנשברות כאשר הציפוי ניזוק.
13.5 גלוון — הסוד של גגות האירופה
גלוון (galvanization) הוא ציפוי פלדה באבץ — בין אם בטבילה חמה (hot-dip galvanizing) ובין אם בציפוי אלקטרוליטי. מדוע אבץ? כי לעומת — האבץ פעיל יותר ומשמש כאנודה מוקרבת.
ההבדל המהותי בין ציפוי הקרבה לציפוי “אציל” (כגון ניקל או כרום, שניהם אציליים מברזל): כאשר שריטה חושפת את הפלדה בציפוי ניקל, הפלדה הופכת לאנודה — והקורוזיה מואצת ממש בנקודה החשופה. כאשר שריטה חושפת פלדה בציפוי גלוון, האבץ הסמוך עדיין מגן — הוא ממשיך לשמש כאנודה, שומר על הפלדה קתודית, ורק כאשר כל האבץ באזור נגמר הפלדה מתחילה לחלוד. זו הסיבה שגגות מגולוונות שורדות עשרות שנים גם עם שריטות קלות.
13.6 הגנה קתודית (Cathodic Protection) — לעקם את הפוטנציאל
הגנה קתודית היא הגדרה ישירה מהאלקטרוכימיה: אם נכריח את הפוטנציאל של המבנה לרדת מתחת ל-, הזרם האנודי (חמצון המתכת) ייבטל. המבנה הופך לקתודה — ולקתודה אין קורוזיה אנודית.
שיטת האנודה המוקרבת (Sacrificial Anode): מתכת פעילה יותר — מגנזיום, אבץ, או אלומיניום מיוחד — מחוברת למבנה. היא נעשית האנודה, והמבנה — הקתודה. האנודה נאכלת ומוחלפת מדי כמה שנים. פשוטה, אמינה, לא דורשת חשמל. מקובלת מאוד בהגנת בוצות ספינות ועמודי תחנות ימיות.
הגנה קתודית בזרם מוטבע (Impressed Current Cathodic Protection, ICCP): מקור זרם חיצוני דוחף אלקטרונים למבנה ומשמר אותו קתודי. האנודה היא בדרך כלל חומר אינרטי (גרפיט, טיטניום ממצופה). מדויקת יותר, ניתנת לשליטה ולוויסות, ומתאימה למבנים גדולים כגון צינורות גז ונפט, פלטפורמות ימיות, ומאגרי אחסון. מחייבת ניטור ובקרה שוטפים.
הסכנה: כאשר פוטנציאל קתודי גדול מדי, נוצר מימן אטומי בתגובת החיזור. מימן זה חודר למתכת ועלול לגרום ל-Hydrogen Embrittlement — בדיוק כפי שנדון בפרק הקודם. בפלדות בחוזק גבוה, הגנה קתודית “אגרסיבית” מדי היא, פרדוקסלית, גורם סיכון בפני עצמו.
13.7 הגנה אנודית (Anodic Protection) — לדחוף לפסיביות
הגנה אנודית היא, במובן מסוים, ההיפך הפרדוקסלי של ההגנה הקתודית: במקום להוריד את הפוטנציאל, אנו מעלים אותו — ובכוונה תחילה. אם לסגסוגת יש אזור פסיבי ברור על עקומת הקיטוב שלה, ניתן לכפות עליה מצב פסיבי יציב על ידי הזזת הפוטנציאל לתוך אזור זה. המתכת “נעולה” מאחורי שכבת אוקסיד דחוסה — והקורוזיה נעצרת.
העיקרון האלקטרוכימי: עקומת הקיטוב האנודית מראה לפעמים את הרצף הבא: קורוזיה פעילה → פיק קריטי () → נפילה חדה בזרם → אזור פסיבי () → ולבסוף, בפוטנציאלים גבוהים מאוד, התמוססות טרנספסיבית. הגנה אנודית מציבה את הפוטנציאל בדיוק באזור הפסיבי — הרחק מ-, הרחק מהטרנספסיביות. הזרם הנשמר שם הוא קטן מאוד: עשוי להיות קטן מ- בכמה סדרי גודל.
ביצוע בפועל: שלא כמו הגנה קתודית, כאן דרוש פוטנציוסטט — מכשיר שמודד את הפוטנציאל של המבנה ביחס לאלקטרודת ייחוס ומזרים זרם אנודי כדי לשמר אותו בטווח הפסיבי. אין כאן “בטרייה פשוטה”; המערכת דורשת בקרה פעילה ומתמשכת. זוהי גם חולשתה — וגם עוצמתה.
איפה היא עובדת: הגנה אנודית מיושמת רק כאשר המתכת מפתחת שכבת פסיביות יציבה ומוגדרת. פלדת אל-חלד, ניקל וסגסוגותיו, טיטניום — מתאימים. פלדה פחמנית רגילה — בדרך כלל לא. הסביבה חשובה לא פחות: בתמיסות מחמצנות (חומצה גפרורית, חומצה זרחתית) ההגנה האנודית עשויה להיות יעילה ביותר, שם שיטות אחרות לא עובדות כלל.
היעילות: כאשר התנאים מתאימים — ההגנה האנודית היא שיטה בעלת יעילות גבוהה במיוחד. הירידה בקצב הקורוזיה יכולה להגיע לכמה סדרי גודל ביחס ל- הלא מוגן. זאת לא מקריות: היא נובעת ישירות מהמנגנון — שכבת הפסיביות מבודדת את פני המתכת מהסביבה האגרסיבית ממש כפי שהיא מיועדת לעשות.
היישומים: תעשיית הכימיקלים — מאגרי אחסון וצינורות לחומצה גופרתית לא מרוכזת, 10-70% (המרוכזת מאדשת מתכות רבות בפני עצמה — בשל ריכוזה הגבוה ואקטיביות המים הנמוכה, שבה שכבת האוכסיד יציבה ואינה נמסה), מחליפי חום בתהליכים מחמצנים. אלה הם בדיוק הסביבות שבהן הגנה קתודית קשה לביצוע, ואנודה מוקרבת לא תחזיק מעמד.
ההבדל מהגנה קתודית — בקצרה: הגנה קתודית מבטלת את הקורוזיה על ידי ביטול הזרם האנודי לחלוטין. הגנה אנודית מקטינה את הזרם האנודי בכמה סדרי גודל — אך אינה מבטלת אותו לחלוטין. בפועל, בתנאים הנכונים, ההבדל הזה אינו משמעותי: קטן עד כדי כך שקצב הקורוזיה הנותר הוא זניח לחלוטין.
13.8 מעכבי קורוזיה (Inhibitors) — שינוי הסביבה
מעכב קורוזיה הוא חומר שמוסיפים לתמיסה בריכוז קטן (לרוב ppm עד אחוזים בודדים) ושמקטין משמעותית את קצב הקורוזיה. מנגנוני הפעולה מגוונים:
מעכבים אנודיים פועלים בעיקר על תגובת החמצון — מחזקים פסיבציה, נספחים לאתרים אנודיים ומונעים המשך תמוססות. ניטריטים, מולבדטים, כרומטים (אסורים היום בשימוש נרחב בגלל רעילות) הם דוגמאות. מעכב אנודי חזק יכול להפוך מתכת פעילה לפסיבית. אבל כאן טמון הסכנה: מעכב אנודי שאינו בריכוז מספיק עשוי לפסיב רק חלק מהשטח, ואז האזור הלא-מוגן הופך לאנודה קטנה מול קתודה גדולה — קורוזיה מקומית מואצת. זהו הכלל: מעכבים אנודיים חייבים להיות בריכוז מלא, לא “מעט”.
מעכבים קתודיים פועלים על תגובת החיזור — כגון מלחי אבץ שמשקיעים על האתרים הקתודיים ומאיטים חיזור חמצן. בטוחים יותר כי “עודף” של מעכב קתודי לרוב אינו מזיק.
מעכבים מעורבים פועלים על שני הצדדים — לרוב מולקולות אורגניות גדולות שנספחות על פני השטח ויוצרות שכבה הידרופובית.
13.9 תכנון הנדסי — ההגנה שאינה עולה כסף
חלק ניכר מבעיות הקורוזיה אינו נפתר בחומר חדש או בציפוי יקר — אלא היה ניתן למניעה בשלב התכנון, בעלות אפסית. כמה עקרונות מרכזיים:
הימנעות ממרווחים וחריצים — כל מקום שבו אלקטרוליט יכול להיכנס ולא לצאת הוא מקום שבו קורוזיה במרווחים תתפתח. תכנון שמבטיח ניקוז, חיבורים אטומים או מאווררים היטב, ומניעת בריכות מים עומדים.
הפרדה בין מתכות שאינן מתאימות — חיבור ברגי פלדה לפרופיל אלומיניום, חיבור נחושת לאוצינק, טייטניום לנירוסטה — כל זוג כזה יוצר תא גלווני. ניתן להפריד פיזית על ידי גומיות, מגשי פלסטיק, ציפויים, ובבחירת חומרים עם פוטנציאלים קרובים.
כלל יחס השטחים — אנודה קטנה מול קתודה גדולה היא הגרוע מכל. ברג קטן מפלדה פשוטה שמחבר שני דפנות נירוסטה גדולים — הברג יתאכל מהר מאוד. ברג נירוסטה שמחבר שתי פחות נחושת — אין בעיה כי הקתודה קטנה והאנודה גדולה.
13.10 שילוב שיטות — ההגנה האמיתית
בפרויקטים גדולים — צינורות תת-קרקעיים, פלטפורמות ים, מכליות — לא מסתמכים על שיטה אחת. הגישה הנפוצה היא Defense in Depth: ציפוי חיצוני כשכבה ראשונה, הגנה קתודית כרשת ביטחון כאשר הציפוי נפגם, ובחירת חומר הולם כבסיס. אם הציפוי מחזיק — מצוין; אם לא, ה-CP מונע קורוזיה בפגמים; ואם ה-CP כושל, הפלדה בכל זאת תחזיק זמן סביר לפני כשל.
לעיתים מוסיפים גם מעכבים לאלקטרוליט הנוגע במבנה (למשל, מוסיפים inhibitor למי הקירור בחליפי חום) — שכבה שלישית של הגנה שפועלת על עצם הכימיה של הסביבה.
13.11 הכלכלה של ההגנה — אופטימיזציה, לא פרפקציוניזם
נקודה חשובה שלעיתים נשמטת בדיונים אקדמיים: מטרת ההגנה מקורוזיה אינה “אפס קורוזיה”. מטרתה היא להבטיח שהמבנה יחזיק מעמד עד לסיום אורך חיים מתוכנן — בעלות מינימלית.
לעיתים, קורוזיה מבוקרת ומוכרת כלכלית עדיפה על ציפוי יקר. צינור פלדה זול שמוחלף כל עשר שנים עשוי להיות פתרון כלכלי טוב יותר מצינור טיטניום שמחיר שלו גבוה פי עשרים. ולהפך — בתעשיית הגרעין, האווירונאוטיקה, או השתלות רפואיות — מחיר הכשל גדול כל כך עד שהשקעה כמעט ללא גבולות בהגנה מוצדקת.
13.12 סיכום
הגנה מקורוזיה היא שדה יישומי רחב שמגלה כל פרק שלמדנו. פסיבציה — מניצול שכבת תחמוצת טבעית ועד anodization מבוקר. ציפויים — ממחסום פיזי פשוט ועד למערכות רב-שכבתיות אקטיביות. הגנה קתודית — מאנודה קורבנית פשוטה ועד ICCP ממוחשב. מעכבים — מהכרת מנגנון הפעולה ועד לבחירה מי בטוח ומי מסוכן. ותכנון נכון — שמונע בעיות לפני שהן נוצרות.
בפרק האחרון נפגוש נושאים שפחות נדונו אבל חשובים: קורוזיה בטמפרטורות גבוהות, קורוזיה ביולוגית, ומגמות עתידיות בתחום.
