פרק שמיני: תורת המעגלים בזרם חילופין — אימפדנס כהכללה של התנגדות

מה השתנה?

בפרק הקודם עסקנו בזרם ישר (DC) — מתח קבוע, זרם קבוע, הכל סטטי. המשוואה המרכזית הייתה $I=U/R$, וההתנגדות $R$ הייתה מספר אחד, מאפיין של הרכיב.

כעת נרפה ממגבלה אחת: המתח (ה”לחץ”) אינו קבוע, אלא מתנדנד — גל סינוסואידלי:

$U(t)=U_0\sin (\omega t)$

מה יקרה לזרם? ברגע שנשאל את השאלה הזו, מתגלה שהתשובה אינה פשוט $I(t)=U(t)/R$ — לפחות לא לכל הרכיבים. הסיבה: קבל וסליל מגיבים למתח משתנה בצורה שמכניסה עיכוב בזמן בין המתח לזרם. העיכוב הזה — היסט הפאזה — הוא הדבר החדש שלא היה בזרם ישר, וממנו נגזר כל הפרק.

---

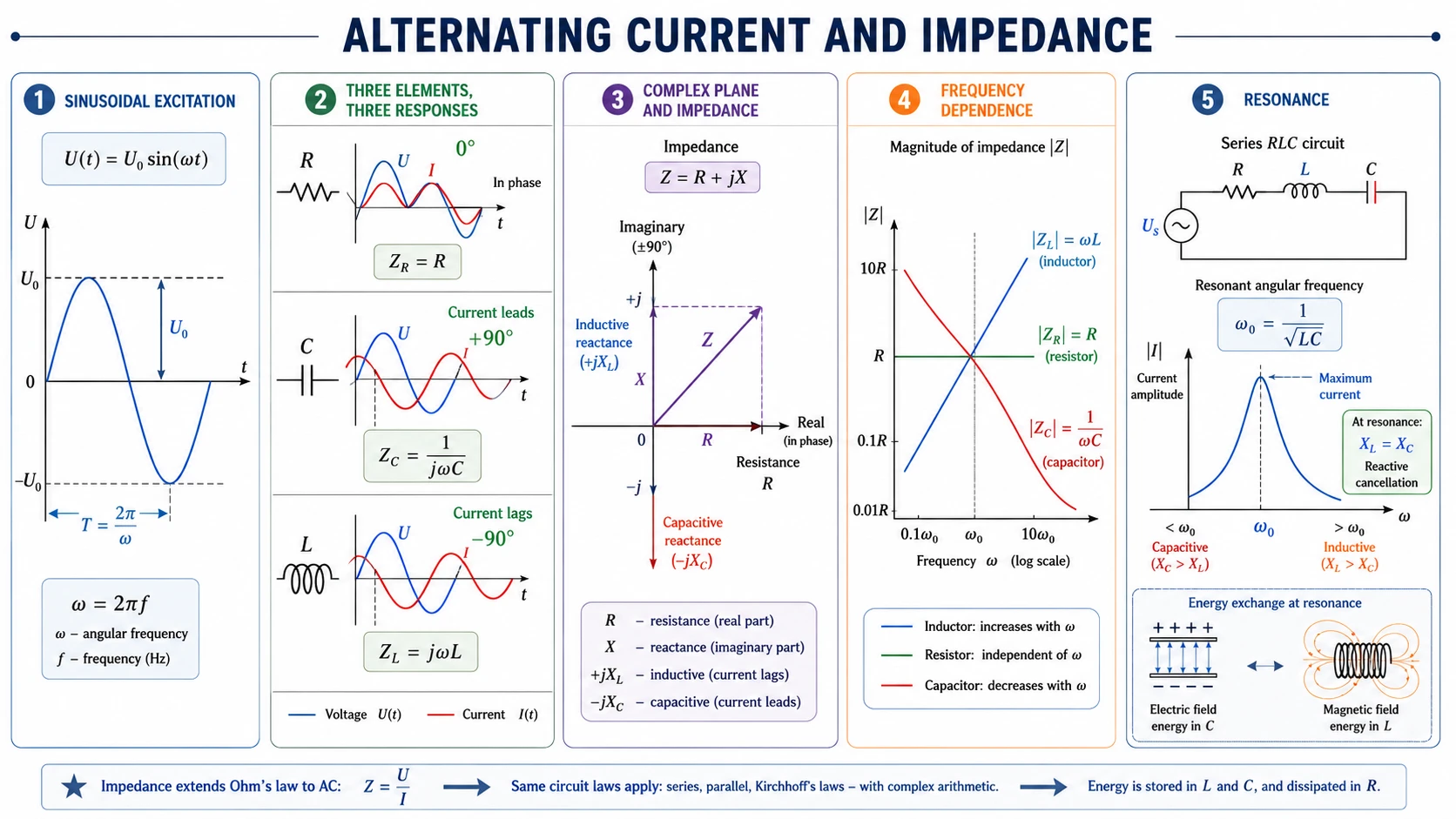

שלושה רכיבים, שלושה אופי תגובה

נגד — ישן-נושן

נגד (resistor) מציית לחוק אוהם בכל רגע: אם $U(t)=U_0\sin (\omega t)$, אז:

$I(t)=\frac{U_0}{R}\sin (\omega t)$

המתח והזרם בפאזה — כשהמתח במקסימום, הזרם במקסימום. כשהמתח אפס, הזרם אפס. אין היסט פאזה. אין תלות בתדירות. כל אנרגיה שנכנסת — מתפזרת כחום. הנגד הוא הרכיב ה”פאסיבי” לחלוטין.

קבל — הזיכרון של המתח

קבל (capacitor) מאגר מטען: $Q=CV$, כאשר $C$ הוא הקיבול (capacitance). הזרם דרך קבל הוא שינוי המטען ביחידת זמן — כלומר, הנגזרת:

$I=C\frac{dU}{dt}$

אם $U(t)=U_0\sin (\omega t)$, אז:

$I(t)=C\cdot U_0\omega \cos (\omega t)=C{U}_0\omega \sin \left(\omega t+\frac{\pi }{2}\right)$

שני דברים קרו כאן:

1. הזרם מקדים את המתח ב-90° — כאשר המתח מתחיל לעלות מאפס, שיעור השינוי שלו הוא המקסימלי, ולכן הזרם הוא המקסימלי. כשהמתח מגיע לשיאו ו”מפסיק לטפס” — הנגזרת אפס, והזרם אפס.
2. תגובת הזרם פרופורציונלית ל-$\omega$ — בתדירות גבוהה, הקבל “מספיק לתגובה” פחות, הוא כמו שקוף; בתדירות נמוכה, הוא צובר מטען ו”חוסם”.

סליל — הזיכרון של הזרם

משרו / סליל (inductor) מתנגד לשינוי בזרם. המתח עליו פרופורציונלי לשינוי הזרם:

$U=L\frac{dI}{dt}$

אם $U(t)=U_0\sin (\omega t)$, אז הזרם הוא אינטגרל של $U$:

$I(t)=\frac{U_0}{L\omega }\sin \left(\omega t-\frac{\pi }{2}\right)$

הזרם מתעכב מהמתח ב-90° — ובתדירות גבוהה, $L\omega$ גדול, הסליל כמעט חוסם; בתדירות נמוכה — שקוף לחלוטין.

סיכום — מה כל רכיב “עושה” לפאזה

רכיב	היסט פאזה (זרם יחסית למתח)	תלות בתדירות
נגד $R$	אפס	אין
קבל $C$	$+90°$ (זרם מקדים)	גדל עם $\omega$
סליל $L$	$-90°$ (זרם מפגר)	קטן עם $\omega$

---

למה צריך מספרים מרוכבים?

עד כה תיארנו כל רכיב בנפרד. אבל במעגל אמיתי יש שילוב של רכיבים — ואז צריך לדעת להוסיף את התרומות שלהם. הבעיה: אחד נותן אמפליטודה עם היסט פאזה $+90°$, אחר עם $-90°$, ועוד אחד עם $0°$. איך “מחברים” דברים שנמצאים בפאזות שונות?

הכלי המתמטי היעיל ביותר לכך הוא מספרים מרוכבים (complex numbers). לא ניכנס לתורה המלאה שלהם — רק לרעיון המרכזי:

מספר מרוכב $Z=a+jb$ (כאשר $j=\sqrt{-1}$) הוא, גיאומטרית, וקטור במישור: הציר ה”ממשי” ($a$) מייצג את הרכיב “בפאזה”, והציר ה”מדומה” ($b$) מייצג את הרכיב “בהיסט פאזה של 90°”. חיבור מספרים מרוכבים הוא חיבור וקטורי — ממש כמו חיבור כוחות.

האימפדנס $Z$ הוא “ההתנגדות הכללית” לזרם חילופין, מוגדר כיחס המרוכב:

$Z=\frac{U}{I}$

כאשר $U$ ו-$I$ הם אמפליטודות מרוכבות — מספרים המכילים גם גודל וגם פאזה. מה שמקבלים:

$Z_R=R;Z_C=\frac{1}{j\omega C};Z_L=j\omega L$

כל נוסחה אומרת בדיוק מה שתיארנו קודם:

• נגד: $Z_R=R$: ממשי, ללא פאזה, ללא תלות בתדירות
• קבל: $Z_C=1/(j\omega C)$: מדומה-שלילי (היסט פאזה $+90°$ לזרם), קטן עם $\omega$ (שקוף בתדירות גבוהה)
• משרן: $Z_L=j\omega L$: מדומה-חיובי (היסט פאזה $-90°$ לזרם), גדל עם $\omega$ (חוסם בתדירות גבוהה)

הנקודה המרכזית: כל כלל שלמדנו בפרק 7 לגבי חיבור נגדים — חיבור בטור, במקביל, חוקי קירכהוף — תקף גם לאימפדנסים, רק עם חשבון מרוכב במקום חשבון רגיל. המבנה זהה לחלוטין; רק הכלי חשבוני גדל בממד אחד.

---

תהודה: כשקבל וסליל מחליפים אנרגיה ביניהם

אחת התופעות המרתקות ביותר במעגלי זרם חילופין היא תהודה — ואותה הכרנו, בצורה בולטת, לפרק 2.

בפרק 2, ראינו שמערכת עם קצוות קבועים (מיתר, עמוד אוויר בחליל) מתנהגת כמו “מסנן תדירויות”: היא רוטטת ביעילות רק בתדירויות הספציפיות שלה — תדירויות העצמיות. מעגל LC (סליל $L$ וקבל $C$ יחד) הוא האנלוג החשמלי המדויק:

הסליל מאגר אנרגיה בשדה המגנטי שלו (בדומה לאנרגיה הקינטית של המיתר). הקבל מאגר אנרגיה בשדה החשמלי שלו (בדומה לאנרגיה הפוטנציאלית של המיתר). כשהזרם מגיע למקסימום, המתח על הקבל אפס — כל האנרגיה בסליל. כשהמתח מגיע למקסימום, הזרם אפס — כל האנרגיה בקבל. האנרגיה “מתנדנדת” בין השניים, בדיוק כמו בין קינטית לפוטנציאלית במטוטלת.

התדירות הטבעית של המעגל היא:

${\omega }_0=\frac{1}{\sqrt{LC}}$

בתדירות הזו, $Z_L=j{\omega }_{0}L$ ו-$Z_C=1/(j{\omega }_{0}C)$ הם שווים ומנוגדים בסימן — הם מבטלים זה את זה, ומה שנשאר הוא רק ההתנגדות הממשית של המעגל. זו תהודה — בתדירות הנכונה, המעגל “שוכח” שיש בו קבל וסליל, ומתנהג כמו נגד פשוט. עוצמת הזרם במקסימום, העברת האנרגיה — במקסימום.

הוסיפו נגד למעגל — הנגד “מוציא” אנרגיה מהמתנד (כחום) ויוצר ריסון (damping), בדיוק כמו חיכוך בפרק 2. גורם האיכות $Q$ של המעגל הוא מדד לחדות התהודה: $Q$ גבוה — תהודה חדה וצרה, תחנת רדיו מוגדרת היטב; $Q$ נמוך — תהודה רחבה ומטושטשת.

---

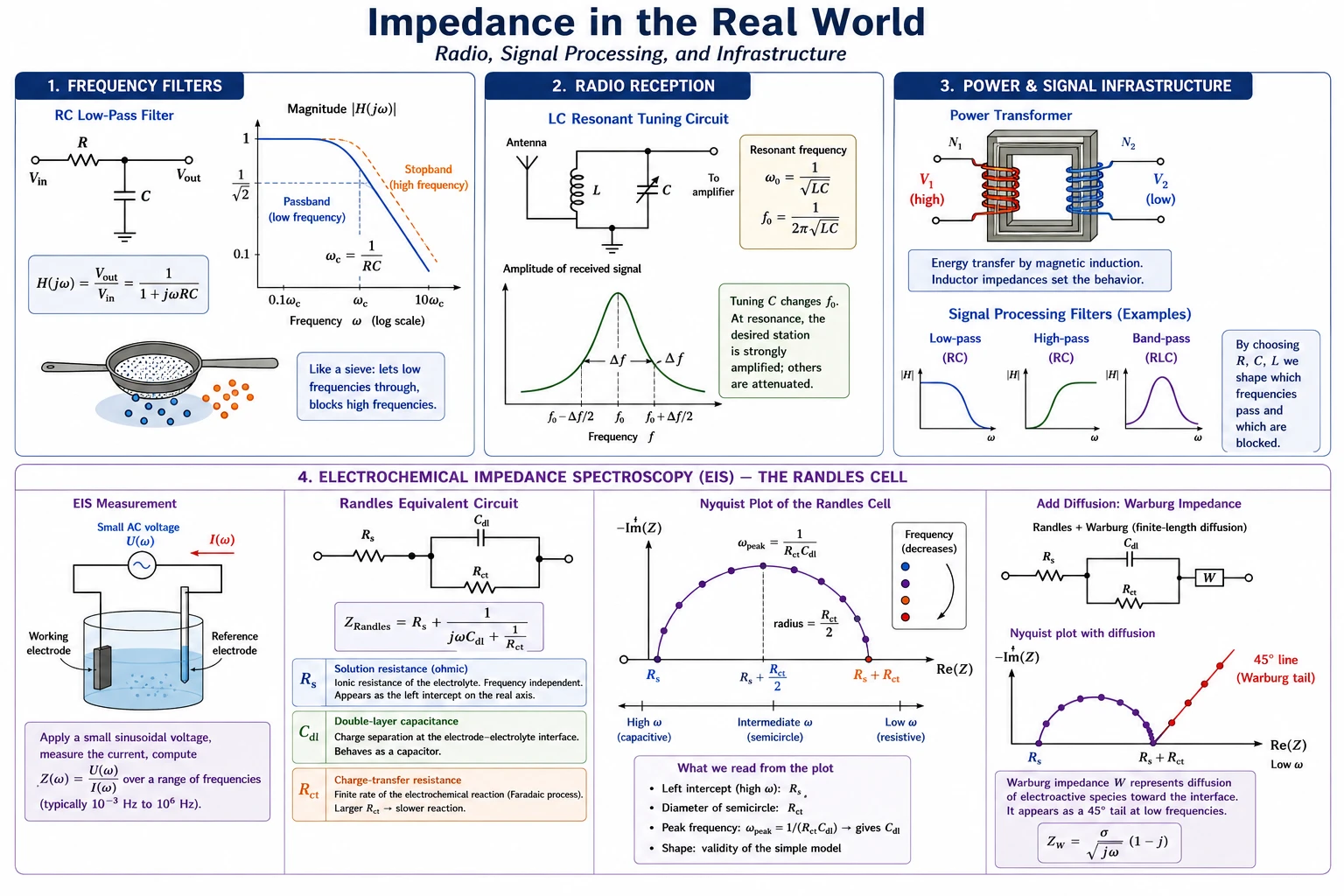

אימפדנס בעולם האמיתי: רדיו, עיבוד אותות, ותשתיות

לפני שנגיע לאלקטרוכימיה — כדאי לעצור ולראות את האימפדנס בתפקידו הרחב יותר. הוא אינו כלי של אלקטרוכימאים — הוא הכלי המרכזי של כל ההנדסה החשמלית.

מסנני תדירות

כל פעם ש”מסננים” תדירות מסוימת — מוציאים רעש, מאפשרים העברת אות מסוים, חוסמים אחר — עושים זאת בעזרת מעגלי אימפדנס. המבנה הפשוט ביותר הוא מחלק מתח: שני אימפדנסים בטור, וה”יציאה” נמדדת על אחד מהם. כיוון שהאימפדנס של קבל וסליל תלוי בתדירות, היחס בין שני האימפדנסים משתנה עם התדירות — וזו, בדיוק, פעולת הסינון.

מסנן נמוך (low-pass filter, RC בטור): בתדירות נמוכה, $Z_C$ גדול — רוב המתח על הקבל, האות “עובר”. בתדירות גבוהה, $Z_C$ קטן — רוב המתח על הנגד, האות “נחסם”. ממש כמו נפה או מסננת מים שמעבירה חלקיקים קטנים (תדירות נמוכה) וחוסמת גדולים (גבוהה) — רק שהגודל כאן הוא תדירות.

קליטת רדיו

תחנת רדיו שידורית על תדירות $f_0$ ב-AM (קצר, בינוני, ארוך) או FM. הרדיו שלכם צריך “לבחור” את התחנה הזו בין עשרות תחנות שכולן מגיעות לאנטנה באותו זמן. איך? — מעגל LC בתהודה: כוונון הקבל (בימי הרדיו האנלוגי, זה היה הכפתור שמסובבים) משנה את $C$, ובכך משנה את ${\omega }_0=1/\sqrt{LC}$ של מעגל הקליטה. כשמגיעים ל-${\omega }_0$ שתואמת את תדירות השידור הרצוי — המעגל נכנס לתהודה, עוצמת האות של אותה תחנה מתחזקת דרמטית, ותחנות אחרות — בתדירויות שונות — נחלשות. כוונון תחנת רדיו הוא, פשוטו כמשמעו, כוונון תדירות עצמית של מעגל LC.

העברת חשמל ועיבוד אותות

שנאי — ההתקן שמשנה מתח מ-380,000V של קו המתח הגבוה ל-220V של שקע הבית — פועל על עיקרון השראה המגנטית (פרק 6) ועל האימפדנסים הסלילים שלהם. פילטרים בעיבוד אותות דיגיטלי — כל כרטיס קול, כל ממשק USB, כל שבב תקשורת — מכילים מעגלי RC ו-LC שתפקידם לעצב את ספקטרום התדירויות של האות. ה”עיצוב” הזה מתאפשר בגלל שאימפדנס הוא פונקציה של תדירות — אפשר לבחור איזה תדירויות לעבור ואיזה לחסום, על-ידי בחירת ערכי $R$, $C$, $L$.

---

ספקטרוסקופיית אימפדנס אלקטרוכימי — תא רנדלס

עכשיו נחזור הביתה — לאלקטרוכימיה ולמדעי החומרים. ספקטרוסקופיית אימפדנס אלקטרוכימי (EIS) היא, בעצם, מדידת האימפדנס של תא אלקטרוכימי כפונקציה של תדירות. מפעילים מתח קטן סינוסואידלי על פני האלקטרודה, מודדים את הזרם המתקבל, ומחשבים $Z(\omega )=U(\omega )/I(\omega )$ על פני טווח תדירויות — לרוב מ-$10^{-3}$ Hz עד $10^6$ Hz.

מה שמקבלים הוא “טביעת אצבע” ספקטרוסקופית של כל התהליכים המתרחשים בתא — ולכל תהליך יש אימפדנס אופייני, עם תלות אופיינית בתדירות. כך ניתן להפריד ולזהות תהליכים שבשיטות DC היו “מתערבבים” יחד.

תא רנדלס — המודל הבסיסי

המודל הנפוץ ביותר לאלקטרודה אלקטרוכימית הוא תא רנדלס (Randles cell). הוא מכיל שלושה רכיבים פיזיקליים, שכל אחד מהם מייצג תהליך אמיתי:

$Z_{Randles}=R_s+\frac{1}{j\omega C_{dl}+\frac{1}{R_{ct}}}$

נפרק אותו:

$R_s$ — התנגדות המוליך האיוני (התמיסה)

הזרם האיוני בתמיסה האלקטרוליטית פוגש התנגדות אוהמית פשוטה — בדיוק כמו נגד. $R_s$ אינו תלוי בתדירות, מופיע בכל התדירויות, ונמדד כ”התזוזה” של ספקטרום ה-EIS לאורך ציר $\text{Re}(Z)$. בתמיסה מרוכזת — $R_s$ קטן; בתמיסה מהולה — $R_s$ גדול.

$C_{dl}$ — קיבול השכבה הכפולה (double layer)

בממשק אלקטרודה-אלקטרוליט נוצרת שכבה כפולה חשמלית (electrical double layer): שכבת מטענים על האלקטרודה מול שכבת יוני-נגד בתמיסה, שתיהן קרובות מאוד — מרחק של ננומטרים בודדים. זהו, פיזיקלית, קבל: שתי “לוחיות” טעונות, צמודות מאוד, מופרדות על-ידי “בידוד” (שכבת הממס). קבל זה אינו מאפשר למטענים “לקפוץ” בין האלקטרודה לתמיסה — הוא טוען ופורק בכל מחזור של המתח.

$R_{ct}$ — התנגדות העברת המטען

התגובה האלקטרוכימית עצמה — אלקטרון שקופץ מהאלקטרודה לאיון בתמיסה (או להפך) — היא מהירות סופית לתהליך. ה”קצב” הזה, ביחס לזרם, מתנהג כמו נגד. $R_{ct}$ גדול — תגובה איטית, ממשק “קפוא”; $R_{ct}$ קטן — תגובה מהירה, ממשק “פעיל”. במקביל לקבל: מטען יכול לעבור את הממשק בשתי דרכים — לטעון את הקבל (זרם קיבולי), או לעבור בתגובה (זרם פאראדי). שתי הדרכים מקבילות — לכן $C_{dl}$ ו-$R_{ct}$ מחוברים במקביל.

$R_s$ בטור: כל הזרם — בלי קשר לאיפה הוא עובר בממשק — חייב לעבור דרך תמיסה. $R_s$ הוא הסכום הטורי שמגיע לפני הכל.

דיאגרמת ניקוויסט של תא רנדלס

כיצד תא רנדלס נראה על דיאגרמת ניקוויסט (Nyquist diagram)? ציר ה-$x$ הוא $\text{Re}(Z)$, וציר ה-$y$ הוא $-\text{Im}(Z)$ (מינוס — בגלל מוסכמה, שכך החצי-עיגול מתקבל מעל הציר).

בתדירויות גבוהות מאוד: $Z_C=1/j\omega C_{dl}$ קטן מאוד — הקבל כמו “מקצר” את $R_{ct}$, וכל הזרם עובר דרכו. כל האימפדנס הוא $R_s$ בלבד. ב-Nyquist: נקודה בציר הממשי, ב-$Z’=R_s$.

בתדירויות נמוכות מאוד: $Z_C$ גדול מאוד — הקבל כמו מנותק, כל הזרם חייב לעבור דרך $R_{ct}$. האימפדנס הכולל מגיע ל-$R_s+R_{ct}$. ב-Nyquist: נקודה בציר הממשי, ב-$Z’=R_s+R_{ct}$.

בתדירויות ביניים: מתקבל חצי-עיגול מושלם, שמרכזו ב-$Z’=R_s+R_{ct}/2$, ורדיוסו $R_{ct}/2$.

$\boxed{\text{semicircle-Nyquist}=R_{ct}\parallel C_{dl}}$

זה לא מקרה — אפשר להוכיח אלגברית שכל מקביל RC נותן חצי-עיגול ב-Nyquist. הרדיוס הוא $R_{ct}/2$, ותדירות השיא של החצי-עיגול מתרחשת ב:

${\omega }_{peak}=\frac{1}{R_{ct}{C}_{dl}}$

— מה שנותן אמצעי נוח למדוד את $C_{dl}$ ישירות מהספקטרום, ברגע ש-$R_{ct}$ ידוע.

מה קורא הנייקוויסט?

כל נקודה בדיאגרמה מתאימה לתדירות מסוימת. כש”מהלכים” על הדיאגרמה משמאל לימין — עוברים מתדירויות גבוהות לנמוכות:

• נקודת ההתחלה (שמאל): $Z’=R_s$, תדירות גבוהה
• שיא החצי-עיגול: תדירות ${\omega }_{peak}=1/R_{ct}{C}_{dl}$
• נקודת הסיום (ימין): $Z’=R_s+R_{ct}$, תדירות נמוכה

ומה אפשר “לקרוא” ישירות מהגרף?

מה רואים	מה זה אומר
נקודת ההתחלה בציר $x$	$R_s$ — התנגדות התמיסה
קוטר החצי-עיגול	$R_{ct}$ — התנגדות העברת המטען
תדירות השיא	$1/(R_{ct}{C}_{dl})$ ← מכאן $C_{dl}$
צורת החצי-עיגול	האם המודל הפשוט מתאים, או שיש תהליכים נוספים

לתא רנדלס שלם מוסיפים לפעמים גם אימפדנס ורבורג ($W$) — רכיב שמייצג דיפוזיה של מינים אלקטרואקטיביים לממשק. הוא מופיע כ”זנב” ישר, בזווית 45°, בתדירויות הנמוכות ביותר, כשהגבלת הדיפוזיה הופכת לשלטת. כאן לא ניכנס לפיתוחו — אבל כשתראו את ה”זנב” ב-Nyquist, תדעו מה הוא רומז.

---

מה למדנו בפרק זה

הפרק הזה היה, במובן מסוים, השיא של שרשרת ארוכה: גל (פרק 1) → תהודה (פרק 2) → שדה (פרק 6) → מעגל (פרק 7) → אימפדנס (פרק זה).

• שלושת הרכיבים מגיבים למתח מתנדנד בצורה שונה: נגד — ללא היסט פאזה; קבל — הזרם מקדים ב-90°; סליל — הזרם מפגר ב-90°. כל רכיב עם תלות שונה בתדירות.
• אימפדנס $Z$ הוא “ההתנגדות הכללית” — מספר מרוכב שמכיל גם גודל וגם פאזה. חלקו הממשי — מפזר אנרגיה; חלקו המדומה — אוגר ומחזיר.
• תהודה במעגל LC היא האנלוג החשמלי המדויק לתהודה מכנית מפרק 2: אנרגיה “מתנדנדת” בין שדה חשמלי (קבל) לשדה מגנטי (סליל), וב-${\omega }_0=1/\sqrt{LC}$ — הממשק “נפתח” לחלוטין.
• בהנדסה ובאלקטרוניקה — מסנני תדירות, כוונון רדיו, טרנספורמטורים — כולם אימפדנס בפעולה.
• תא רנדלס הוא הדגמה מרוכזת של כל הכלים: $R_s$ (תמיסה, נגד), $C_{dl}$ (שכבה כפולה, קבל), $R_{ct}$ (תגובה, נגד) — ביחד נותנים חצי-עיגול ב-Nyquist, שממנו קוראים ישירות שלושה פרמטרים פיזיקליים. זהו הבסיס שעליו בנויה כל ספקטרוסקופיית EIS.
