פרק שלושה-עשר: פונונים — אקוסטיקה והולכת חום באמצעות תורת הפסים

האטומים לא עומדים במקום

עד כה דיברנו על גביש כאילו האטומים קבועים בנקודות הסריג — חלקיקים נקודתיים מסודרים בתבנית מושלמת. זה, כמובן, לא המציאות.

בטמפרטורה כלשהי מעל אפס מוחלט, כל אטום מתנדד סביב מיקום שיווי המשקל שלו. ב-$T=0$ עצמו — גם כן, בגלל אנרגיית נקודת האפס הקוונטית (עיקרון אי-הוודאות: אטום ב”מנוחה מוחלטת” יהיה עם מיקום ותנע מוגדרים בו-זמנית — אסור).

התנודות האלה אינן אקראיות לחלוטין. אטומים קשורים זה לזה בסריג, כמו כדורים המחוברים בקפיצים. כשאטום אחד זז — הוא דוחף את שכניו, שדוחפים את שכניהם. התנדודה מתפשטת כגל דרך הגביש.

בפרק 1 ראינו שגל ניתן לתאר כגודל מחזורי המתפשט במרחב. בפרק 9 ראינו שמכניקה קוונטית מקוונטטת כל גל — מעניקה לו “חבילות” בדידות של אנרגיה. הקוואנט של גל ה-EM הוא פוטון. הקוואנט של גל הקול (גל אלסטי בגביש) הוא — פונון.

---

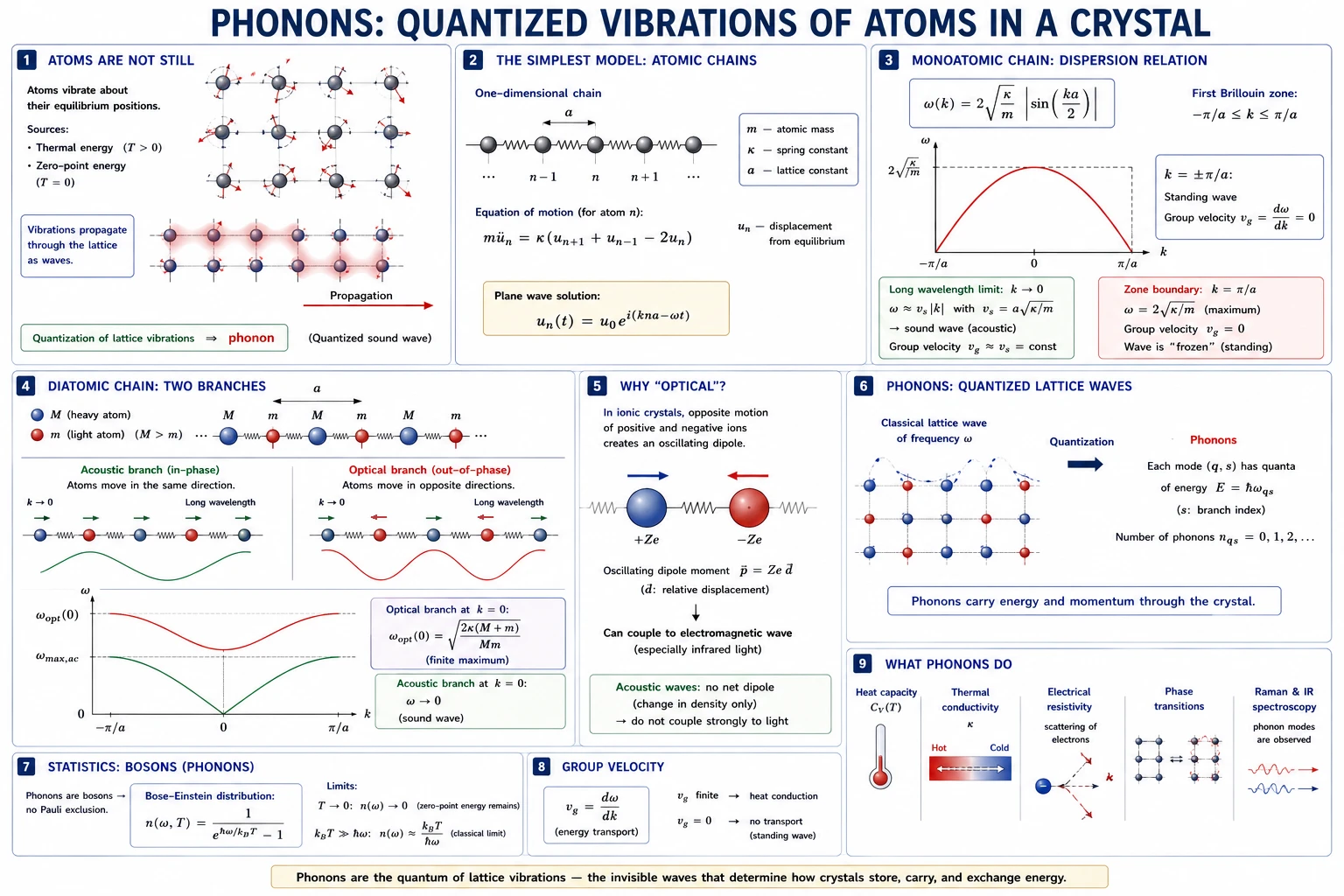

שרשרת אטומים: המודל הפשוט ביותר

שרשרת חד-אטומית

דמיינו שרשרת של אטומים זהים, מחוברים בקפיצים, עם מרחק $a$ בין כל שניים. אם אטום אחד סוטה ממיקומו — הקפיצים מחזירים אותו, וגל מתפשט לאורך השרשרת.

ניתוח פשוט נותן יחס הדיספרסיה של השרשרת:

$\omega (k)=2\sqrt{\frac{\kappa }{m}}\left|\sin \left(\frac{ka}{2}\right)\right|$

כאשר $\kappa$ הוא קבוע הקפיץ ו-$m$ מסת האטום.

שני גבולות חשובים:

• כאשר $k\to 0$ (אורכי גל ארוכים): $\omega \approx k\cdot a\sqrt{\kappa /m}$ — לינארי ב-$k$. זו מהירות הקול $v_s=a\sqrt{\kappa /m}$. גלים ארוכים “לא מרגישים” את מבנה הסריג — הם מתנהגים כגל קול בתווך רציף.
• כאשר $k=\pi /a$ (גבול אזור ברילואן): $\omega =2\sqrt{\kappa /m}$ — מקסימום, ו-$d\omega /dk=0$. מהירות הקבוצה אפס — הגל עומד. בדיוק כמו האלקטרון בגבול אזור ברילואן בפרק 12: הגל “נתקע”, הוא גל עומד.

שרשרת דו-אטומית — שתי ענפים

כאשר בתא היחידה יש שני אטומים שונים (מסות $M$ ו-$m$, $M>m$) — כמו בגביש NaCl — מספר המשוואות מוכפל. מקבלים שני ענפים:

ענף אקוסטי (acoustic branch): בגבול $k\to 0$, שני האטומים נעים באותו כיוון — כמו ״רכבות נוסעים״ באוטובוס מלא שכולם מתנדנדים יחד. זהו גל קול רגיל, $\omega \to 0$ כאשר $k\to 0$.

ענף אופטי (optical branch): שני האטומים נעים בכיוונים מנוגדים — אחד הולך קדימה ואחד אחורה. ב-$k=0$, תדירות המקסימום של הענף האופטי היא:

${\omega }_{opt}(0)=\sqrt{\frac{2\kappa (M+m)}{Mm}}$

למה נקרא “אופטי”? כי בגבישים יוניים (כמו NaCl), החלקיקים טעונים. תנועה בניגוד פאזה של יונים חיוביים ושליליים יוצרת תנודה של מומנט דיפול חשמלי — ולכן הגל האופטי מקיים התאבכות עם אור (בעיקר תת-אדום). זה בדיוק הקשר לספקטרוסקופיית IR שראינו בפרקים קודמים.

---

סטטיסטיקת בוזה-אינשטיין: פונונים כבוזונים

פונון הוא בוזון — לא פרמיון. בניגוד למה שקורה לאלקטרונים, שלהם עיקרון פאולי אוסר שניים באותו מצב, כל מספר פונונים יכול לשכון באותו מצב.

הסטטיסטיקה המתאימה היא התפלגות בוזה-אינשטיין (Bose-Einstein):

$⟨n(\omega )⟩=\frac{1}{e^{\hslash \omega /k_{B}T}-1}$

זהו בדיוק חוק פלנק לקרינת גוף שחור — אותה נוסחה, כי פוטונים גם הם בוזונים. הרעיון מאחורי זה: כמה “חבילות” אנרגיה $\hslash \omega$ יש בממוצע במצב אחד, בטמפרטורה $T$.

שימו לב לשלושת הסטטיסטיקות שאספנו לאורך הקורס:

• בולצמן (פרק 4): חלקיקים בלתי-תלויים זה בזה, ניתן להבחין ביניהם — $e^{-E/k_{B}T}$
• פרמי-דיראק (פרק 12): פרמיונים, עיקרון פאולי — $1/(e^{(E-E_F)/k_{B}T}+1)$
• בוזה-אינשטיין (פרק זה): בוזונים, ריבוי אפשרי — $1/(e^{\hslash \omega /k_{B}T}-1)$

שלוש שאלות “כמה חלקיקים יש במצב?”, שלוש תשובות שונות — בהתאם לזהות הקוונטית של החלקיק.

---

קיבול חום סגולי: מהקלסיקה לקוונטים

התוצאה הקלאסית: דולונג-פטי

אם כל אטום בגביש הוא מתנד הרמוני בשלושה כיוונים — כל כיוון תורם $k_{B}T$ לאנרגיה (חוק החלוקה השווה). $N$ אטומים, 3 כיוונים → אנרגיה כוללת $3N{k}_{B}T$, ולכן חום סגולי:

$C_V=3N{k}_B$

כ-25 J/(mol·K) עבור כל מוצק. זהו חוק דולונג-פטי (1819) — והוא עובד יפה בטמפרטורות גבוהות.

הכישלון: קיבול חום סגולי בטמפרטורות נמוכות

ניסויים הראו שבטמפרטורות נמוכות, $C_V$ יורד ושאף לאפס. זה מוזר: מדוע האטומים “מפסיקים” לקלוט חום?

מודל איינשטיין (1907): כל אטום הוא מתנד קוונטי — לא רציף, אלא עם רמות אנרגיה בדידות $n\hslash \omega$. ב-$k_{B}T\ll \hslash \omega$: רוב האטומים נמצאים ברמת היסוד ולא יכולים לקלוט חום — אין רמות ביניים. חום סגולי נופל אקספוננציאלית.

מודל דביי (1912): שיפור חשוב — לא כל הפונונים בתדירות אחת. יש ספקטרום של תדירויות, מ-0 עד ${\omega }_D$ (תדירות דביי). בטמפרטורות נמוכות, רק הפונונים הנמוכים ב-$\omega$ (הארוכים, האקוסטיים) מעוררים. תוצאה:

$C_V\propto T^3(T\to 0)$

חוק $T^3$ של דביי — אחת הניבויים הקוונטיים המאושרים הראשונים — מתחייב ישירות מכך שיש ספקטרום לינארי ($\omega \propto k$) בתדירויות נמוכות.

---

הולכת חום: פונונים כגז

כיצד חום “זורם” בגביש?

בשפה של פונונים: מוליכות חום היא תנועה של פונונים ממקום חם (הרבה פונונים) למקום קר (מעט פונונים). בדיוק כמו מוליכות חום בגז — אלא שהגז הוא גז של פונונים, לא מולקולות.

מתיאוריה קינטית פשוטה:

$\kappa =\frac{1}{3}{C}_V\cdot v_s\cdot \ell$

כאשר $C_V$ הוא קיבול החום הסגולי, $v_s$ מהירות הקול (= מהירות הפונון), ו-$\ell$ אורך המסלול החופשי של הפונון.

מה מפזר פונונים?

שלושה מנגנונים עיקריים, כל אחד שולט בטווח אחר:

1. פונון-פונון (אנהרמוניות): פונון יכול “לפגוש” פונון אחר ולהתפזר ממנו — אבל זה אפשרי רק אם הפוטנציאל אינו הרמוני בדיוק (קפיץ לא לינארי). תמיד קיים ברמה מסוימת.
2. פגמים ואטומי סיוב: כל אי-סדר בסריג — אטום זר, ריק, פגם קווי — מפזר פונונים, במיוחד אלה שאורך הגל שלהם דומה לגודל הפגם.
3. גבולות גרגרים: בחומר רב-גבישי, גבולות בין גרגרים מפזרים פונונים. שולט בטמפרטורות נמוכות מאוד, או בננו-חומרים עם גרגרים זעירים.

אומקלפ (Umklapp): הסיבה ש-$\ell$ לא אינסופי גם בגביש מושלם

הנה בעיה מעניינת: בגביש מושלם, ללא פגמים ובטמפרטורה סבירה — האם המוליכות תרמית אינסופית?

לא. הסיבה נובעת מגבולות אזור ברילואן — ושמה הוא תהליך אומקלפ (Umklapp process, מגרמנית: “היפוך”).

שני פונונים יכולים להתאחד ליצירת פונון שלישי. שימור התנע (וקטור גל) דורש:

$k_1+k_2=k_3$

אבל יש תנאי: אם $k_1+k_2$ יוצא מחוץ לאזור ברילואן הראשון — פונון שלישי עם $k_3$ כה גדול אינו קיים. אז מה קורה?

הגביש “לוקח” את עודף וקטור הגל — בדיוק בווקטור הסריג ההדדי $G$:

$k_1+k_2=k_3+G$

כלומר, $k_3=k_1+k_2-G$ — וקטור הגל של הפונון השלישי קופץ לצד השני של אזור ברילואן. אם שני פונונים נעו ימינה, הפונון הנוצר נע שמאלה.

זהו תהליך אומקלפ: שני פונונים “מתאחדים” ופונון אחד נוצר בכיוון הפוך. תנע הפונונים אינו נשמר — הגביש קלט את ההפרש.

ותוצאה: זרם החום מתהפך בתהליכים אלה — חלק מהאנרגיה “מוחזרת” לאחור. לכן מוליכות חום סופית גם בגביש מושלם.

תהליכי אומקלפ פעילים בטמפרטורות גבוהות (יש מספיק פונונים בעלי $k$ גדול להגיע לגבול אזור ברילואן). לכן מוליכות חום של גביש מושלם יורדת עם עליית טמפרטורה — ככל שיש יותר חום, יש יותר אומקלפ.

---

יישומים: יהלום, סגסוגות, ונאנו-חומרים

למה יהלום מוליך חום טוב מנחושת?

נחושת היא מוליך מצוין — אלקטרונים חופשיים מולידים הולכת חום אלקטרונית. אבל יהלום מוליך חום טוב יותר ($\kappa \approx 2000$ W/mK לעומת $400$ של נחושת) — ורק דרך פונונים, כי הוא מבודד חשמלי.

הסיבות: פרמטר סריג קטן (קשרי C–C חזקים מאוד $\Leftarrow$ $v_s$ גבוהה), מסה אטומית קטנה ($m$ קטנה $\Leftarrow$ $v_s$ גדולה), וסריג מסודר מאוד $\Leftarrow$ מעט פיזור. שלושת המרכיבים של $\kappa =\frac{1}{3}{C}_V{v}_s\ell$ — כולם מקסימליים.

למה סגסוגות מוליכות חום גרוע ממתכות טהורות?

אטומי הסגסוגת יוצרים אי-סדר — כל אטום “זר” מפזר פונונים. $\ell$ קטן. זו הסיבה שניכרום (סגסוגת Ni-Cr) משמש כחוט חימום: מוליכות חשמלית בינונית, מוליכות תרמית נמוכה (פחות אובדן חום לסביבה).

תרמואלקטריים ונאנו-הנדסה:

בחומרים תרמואלקטריים (שהופכים הפרש טמפרטורות לחשמל), רוצים מוליכות חשמלית גבוהה (אלקטרונים) ומוליכות תרמית נמוכה (פונונים). זה נשמע כמו סתירה — אבל בחומרים מסוימים ניתן להפריד: גודל גרגרים קטן מאוד מפזר פונונים (שאורך גלם גדול) מבלי לפגוע באלקטרונים (שאורך גלם קצר יותר). ננו-הנדסה של גרגרים — אחד הכיוונים המחקריים הפעילים ביותר בתרמואלקטריים.

---

פונונים וספקטרוסקופיה: IR ורמאן

ספקטרוסקופיית IR: פוטון בתחום האינפרה-אדום יכול להתאבך עם פונון אופטי — אם תנודת הפונון משנה את המומנט הדיפולי של תא היחידה. בגבישים יוניים (NaCl, MgO) כל הפונונים האופטיים פעילים ב-IR; בגבישים קוולנטיים עם מרכז היפוך (Si, גרפיט) — השינוי במומנט דיפולי אסור מטעמי סימטריה (פרק 3).

ספקטרוסקופיית רמאן: פוטון מתפזר מהגביש תוך יצירה או הרס של פונון, ותדירות הפוטון שנוצר שווה לתדירות הפונון. הדבר גורם לכך שברמאן פעילים דווקא המודים הלא-פעילים ב-IR (ולהפך, בגבישים עם מרכז היפוך). לכן IR ורמאן משלימים זה את זה — יחד הם “מאזינים” לכל המודים.

פונון בענף האקוסטי: אינו פעיל בשיטות IR/רמאן רגילות (תדירות נמוכה מדי), אבל נמדד בספקטרוסקופיית ברילואן (Brillouin scattering) — פיזור רמאן מגלים אקוסטיים. פחות נפוצה, אך חשובה לחקר אלסטיות.

---

מה למדנו בפרק זה

פונון הוא הקוואנט של גל אלסטי בגביש — בדיוק כפי שפוטון הוא הקוואנט של גל EM. פונונים הם בוזונים: אין איסור פאולי, מספרם גדל עם הטמפרטורה.

שרשרת חד-אטומית נותנת ענף אקוסטי אחד. שרשרת דו-אטומית נותנת שני ענפים: אקוסטי (אטומים בפאזה) ואופטי (אטומים בניגוד פאזה). הענף האופטי פעיל ב-IR.

סטטיסטיקת בוזה-אינשטיין (שלישית לאחר בולצמן ופרמי-דיראק) מתארת כמה פונונים יש בכל מצב. ב-$T$ נמוך — מעט פונונים; חום סגולי יורד כ-$T^3$ (דביי).

הולכת חום $\kappa =\frac{1}{3}{C}_V{v}_s\ell$ — נשלטת על-ידי מהירות הפונון ואורך מסלולו החופשי. תהליכי אומקלפ — קפיצת וקטור הגל דרך גבול אזור ברילואן — מהפכים את כיוון הזרם ומגבילים $\ell$ גם בגביש מושלם.

יישומים: יהלום (מוליכות חום גבוהה בגלל $v_s$ ו-$\ell$ גדולים), סגסוגות (אי-סדר מפזר פונונים), תרמואלקטריים (ננו-הנדסה מפרידה מוליכות חשמלית ממוליכות תרמית).

בIR ורמאן — שתי שיטות ספקטרוסקופיה שמאזינות לפונונים אופטיים, עם חוקי בחירה משלימים הנגזרים מסימטריה.

בפרק האחרון נסיים את הסיפור: כיצד אור מקיים אינטראקציה עם גביש — בליעה, החזרה, ולומינסנציה.
