פרק ארבעה-עשר: אופטיקה של מצב מוצק — בליעה, החזרה, לומינסנציה

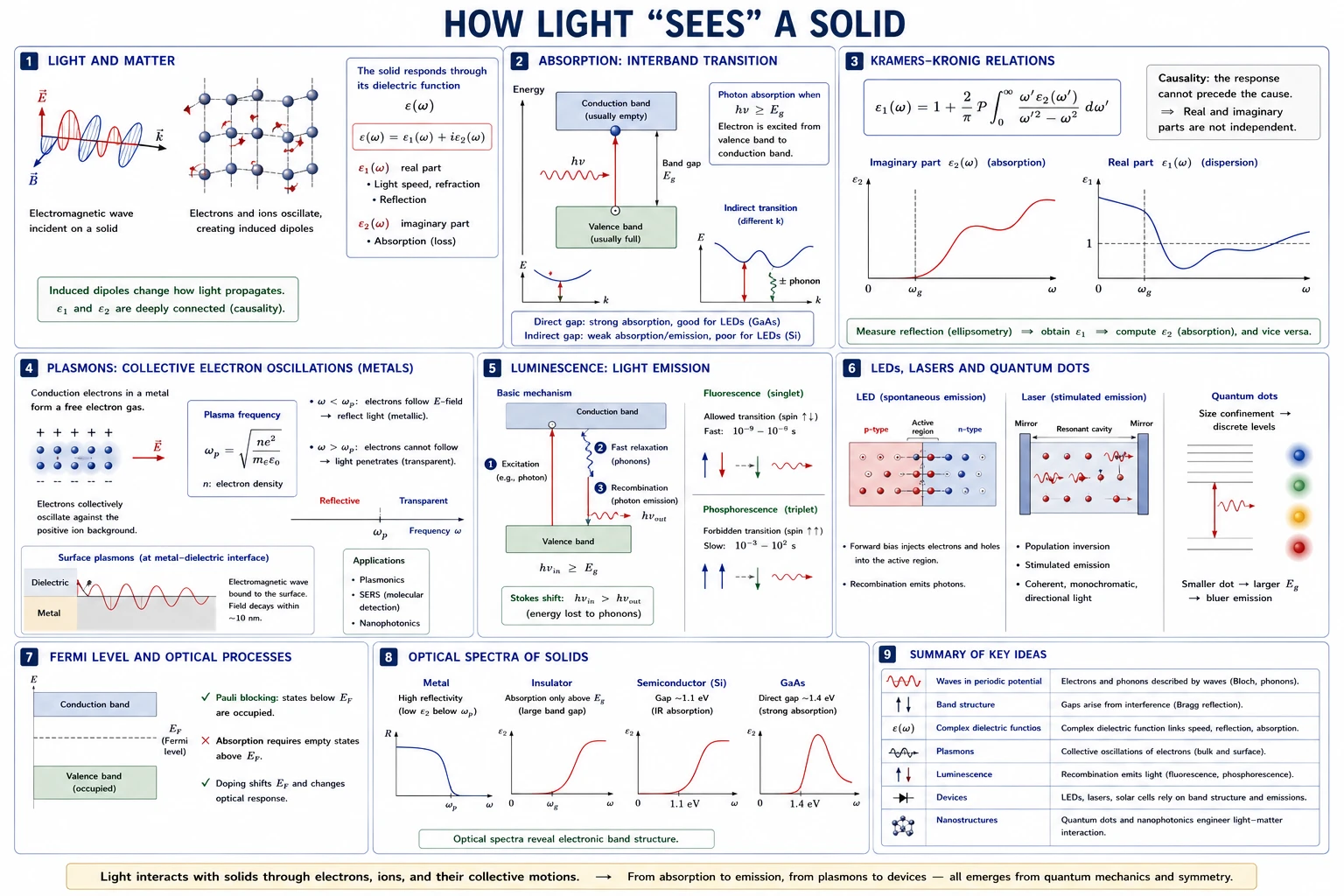

כיצד אור “רואה” מוצק

בפרק 6 ראינו שאור הוא גל אלקטרומגנטי — שדה חשמלי ומגנטי “מתנדנדים” יחד ומתפשטים במרחב. כאשר גל כזה נופל על מוצק, מה בדיוק קורה?

האלקטרונים והיונים בתוך המוצק מגיבים לשדה החשמלי של האור: הם מתנועים, יוצרים דיפולים מושרים, ובכך משנים את האופן שבו האור מתפשט. הפונקציית הדיאלקטרית (dielectric function) $\epsilon (\omega )$ מתארת בדיוק זאת: כיצד המוצק “מגיב” לשדה חשמלי מתנדנד בתדירות $\omega$.

פנקציית $\epsilon (\omega )$ היא מרוכבת:

$\epsilon (\omega )={\epsilon }_1(\omega )+i{\epsilon }_2(\omega )$

• הרכיב הממשי ${\epsilon }_1$: קובע את מהירות האור במוצק ואת החזרת האור.
• הרכיב המדומה ${\epsilon }_2$: קובע את הבליעה — כמה אנרגיה האור מפסיד לאורך הדרך

שני הגדלים הללו קשורים קשר עמוק — לא ניתן לשנות אחד מהם מבלי לשנות את האחר. הסיבה, כפי שנראה, היא עיקרון הסיבתיות עצמו.

---

בליעה: אלקטרון קופץ בין פסים

המנגנון הפשוט ביותר לבליעת אור במוצק הוא מעבר בין-פסי (interband transition): פוטון נבלע, ואלקטרון “קופץ” מפס הערכיות לפס ההולכה.

כדי שזה יקרה, על האנרגיה של הפוטון להיות לפחות שווה לפס האסור:

$h\nu \ge E_g$

מתחת לסף זה — האור אינו נבלע (המוצק שקוף לאור זה). מעל הסף — בליעה חזקה. זו הסיבה ש:

• זכוכית (SiO₂, $E_g\approx 9$ eV) שקופה לאור נראה (1.8–3.1 eV)
• סיליקון ($E_g=1.1$ eV) אטום לאור נראה, אבל שקוף לתת-אדום רחוק
• גליום ארסניד GaAs ($E_g=1.4$ eV) בולע יפה אור אדום — ולכן משמש בלייזרים ו-LEDs אדומים

מעברים ישירים ועקיפים

יש עוד פרט עדין, שמסביר למה סיליקון הוא לד גרוע ו-GaAs הוא לד מצוין:

ב-GaAs, מינימום פס ההולכה ומקסימום פס הערכיות נמצאים באותה ערך $k$ — “מעבר ישיר” (direct gap). אלקטרון קופץ ישירות למעלה: פוטון נבלע, פוטון יוצא.

בסיליקון, מינימום פס ההולכה ומקסימום פס הערכיות נמצאים בערכי $k$ שונים — “מעבר עקיף” (indirect gap). כדי שאלקטרון יקפוץ, הוא צריך לשנות גם את האנרגיה וגם את התנע. שימור התנע דורש פונון — גל אלסטי שנבלע או נפלט בו-זמנית. תהליך בן שלושה גופים (פוטון, אלקטרון, פונון) הוא נדיר בהרבה ממעבר ישיר — ולכן סיליקון בולע ומאיר הרבה פחות טוב.

לכן, לד מסיליקון כמעט ולא קיים — ולד מ-GaAs הוא הבסיס לכל הלייזרים האדומים, מצביעי לייזר ועד ממשקים לסיבים אופטיים.

---

קרמרס-קרוניג: סיבתיות קושרת בליעה לדיספרסיה

שני ה”פנים” של $\epsilon (\omega )$ — ${\epsilon }_1$ ו-${\epsilon }_2$ — אינם עצמאיים. הם קשורים על-ידי יחסי קרמרס-קרוניג (Kramers-Kronig relations):

${\epsilon }_1(\omega )=1+\frac{2}{\pi }\mathcal{P}{\int }_0^{\infty }\frac{\omega ’{\epsilon }_2(\omega ’)}{\omega {’}^2-{\omega }^2}d\omega ’$

(ולהפך, ${\epsilon }_2$ מ-${\epsilon }_1$.)

לא נצטרך לחשב את האינטגרל הזה. מה שחשוב הוא הסיבה לקשר: יחסי קרמרס-קרוניג נובעים ישירות מעיקרון הסיבתיות — התגובה של כל מערכת פיזיקלית לא יכולה להקדים את הסיבה שיצרה אותה.

מוצק מגיב לשדה חשמלי אחרי שהשדה הגיע — לא לפני. דרישה זו, כשמתרגמים אותה למרחב התדירויות (על-ידי התמרת פורייה), מכניסה קשר מדויק בין ${\epsilon }_1$ ל-${\epsilon }_2$ — “אם יודעים מה נבלע, אפשר לחשב מה מוחזר” ולהפך.

יישום מעשי: ספקטרוסקופיית אליפסומטריה (ellipsometry) מודדת את ההחזרה של אור מקוטב (שקל למדוד) ומשחזרת את ספקטרום הבליעה — שלעיתים קשה יותר למדוד ישירות. הבסיס התיאורטי: קרמרס-קרוניג.

---

פלסמונים: כאשר האלקטרונים מתנדנדים ביחד

במתכת יש גז אלקטרונים חופשיים — ים של אלקטרונים שנעים חופשי בתוך הסריג. כאשר שדה חשמלי של אור נופל על המתכת, הוא מניע את כל האלקטרונים יחד — תנדודה קולקטיבית של גז האלקטרונים.

לתנדודה הקולקטיבית הזו יש תדירות טבעית — תדירות הפלסמה ${\omega }_p$:

${\omega }_p=\sqrt{\frac{n{e}^2}{m_e{\epsilon }_0}}$

כאשר $n$ היא צפיפות האלקטרונים.

• כאשר $\omega <{\omega }_p$ (מתחת לתדירות הפלסמה): האלקטרונים מספיקים “לעקוב” אחרי השדה ומחזירים את האור. המתכת מבריקה.
• כאשר $\omega >{\omega }_p$ (מעל תדירות הפלסמה): האלקטרונים לא מספיקים לעקוב — האור עובר. מתכת שקופה לאור זה.

עבור רוב המתכות, ${\omega }_p$ נמצאת בתחום UV. לכן:

• בטווח הוא הנראה ($\omega <{\omega }_p$) → מוחזר. זה מה שאנחנו קוראים בשם “ברק מתכתי”
• ב-UV ורנטגן ($\omega >{\omega }_p$) נאור עובר. לדוגמה, אלומיניום שקוף לרנטגן

פלסמונים הם קווזי-חלקיקים — הקוואנטים של תנדודות הפלסמה הקולקטיביות. כמו שפונון הוא הקוואנט של גל קול, פלסמון הוא הקוואנט של גל פלסמה.

פלסמוני שטח (surface plasmons): בגבול בין מתכת לחומר דיאלקטרי, גלי הפלסמה יכולים “לשכב” על פני השטח ולהתפשט לאורכם — גלים אלקטרומגנטיים כבולים לשטח, עם שדה מרוכז בטווח ננומטרי. זו בסיס של פלסמוניקה — תחום שמנסה לבנות מכשירים אופטיים קטנים מאורך גל האור. שימוש: SERS (Surface-Enhanced Raman Scattering) — שידוך ספקטרוסקופיית רמאן עם פלסמוני שטח, שמגבירים את האות פי $10^6$–$10^{10}$, עד לרמת מולקולה בודדת.

---

לומינסנציה: אור שיוצא

עד כה דיברנו על בליעה: אור נכנס, אנרגיה נשארת. כעת — ההפך: לומינסנציה, פליטת אור.

מנגנון בסיסי

אלקטרון מוגבה לפס ההולכה (על-ידי פוטון, אלקטרון, חשמל — לא משנה). הוא נמצא ב”תוך” פס ההולכה, עם אנרגיה עודפת. מה קורה אחרי זה?

1. רלקסציה מהירה: האלקטרון מאבד אנרגיה לפונונים (תרמית) ומגיע לתחתית פס ההולכה. זה מהיר — במשך שניות עד נאנו-שניות.
2. רקומבינציה: האלקטרון “נופל” בחזרה לפס הערכיות ומתאחד עם “חור”. האנרגיה שמשוחררת — $E_g$ — יוצאת כפוטון. פקר זמן אופייני של ננו-שניות או אף פחות.

היסט סטוקס

האנרגיה של הפוטון הנפלט ($E_g$) קטנה מאנרגיה של הפוטון הנבלע (שהיה צריך להגיע מעל $E_g$ כדי ליצור את הזוג). ההפרש — אנרגיה שאבדה לפונונים ברלקסציה — נקרא היסט סטוקס (Stokes shift). נהוג לתאר את זה בצורה של: האור הנפלט מוסט לאדום יותר מהנבלע.

זה מוכר מפלואורסנציה בצבעים ובמולקולות ביולוגיות: אם מאירים ב-UV, מקבלים אור כחול; אם מאירים באור כחול, מקבלים ירוק — בדיוק בגלל היסט סטוקס.

פלואורסנציה ופוספורסנציה

שני סוגי לומינסנציה שונים בזמן שלוקח לאור לצאת:

פלואורסנציה: המעבר הוא בין רמות סינגלט (ספין אלקטרוני מקביל לגל). מותר, מהיר — $10^{-9}$–$10^{-6}$ שניות. כשמכבים את המקור — הפליטה מיד עוצרת.

פוספורסנציה: האלקטרון “נלכד” ברמת טריפלט (כאשר ספין מקבילי לגל “אסור” מסיבות שונות). מעבר “אסור” איננו בלתי-אפשרי, אם כי איטי — מילישניות עד שעות. כשמכבים את המקור — הפליטה ממשיכה. זה “כוכבים בלילה” על ציפוי תקרה, מחוגי שעון, וסמני חירום.

LED, לייזר, ונקודות קוונטיות

לד LED (Light Emitting Diode): מעבר p-n (פרק 12) עם $V$ קדמי. אלקטרונים וחורים מוזרקים לאזור הפעיל ומתאחדים — פליטה ספונטנית. צבע ה-LED נקבע על-ידי $E_g$ של חומר האזור הפעיל: GaN (כחול/UV), InGaP (ירוק/צהוב), GaAs/AlGaAs (אדום/IR).

לייזר (LASER): אותו עיקרון, עם הוספה של חלל תהודה (שני מראות) והיפוך אוכלוסייה — יותר אלקטרונים ברמה הגבוהה מאשר בנמוכה. פליטה יזומה (stimulated emission) — פוטון אחד גורם לפוטון זהה. מגבר אור. תהודה בחלל (פרק 2 — גלים עומדים) בוחרת תדירות ספציפית. תוצאה: אור קוהרנטי, מונוכרומטי, מקביל.

נקודות קוונטיות (quantum dots): חלקיקי מוליך-למחצה בגודל ננומטרי. הגבלה מרחבית בשל הגודל יוצרת “בור פוטנציאל” תלת-ממדי ועקב כך רמות האנרגיה נהיות בדידות כמו באטום — “אטום מלאכותי”. $E_g$ תלוי בגודל: חלקיק קטן יותר יוצר הגבלה חזקה יותר ואז $Eg$ גדול יותר המתאים לאור כחול יותר. ניתן לכוון את צבע הפליטה על-ידי שליטה בגודל — בלי לשנות את הכימיה. יישומים: בצגי QLED, ביולוגיית תאים, קטליזה.

סוף הסיפור — וסיכום כל הקורס

פרק 14 בקצרה

הפונקציית הדיאלקטרית $\epsilon (\omega )$ מתארת כיצד מוצק מגיב לאור — ${\epsilon }_1$ לדיספרסיה, ${\epsilon }_2$ לבליעה. שניהם קשורים על-ידי קרמרס-קרוניג — תוצאה של סיבתיות.

בליעה מתרחשת כאשר $h\nu \ge E_g$ — אלקטרון קופץ בין פסים. מעבר ישיר (GaAs) יעיל לפליטת אור; מעבר עקיף (Si) — לא.

פלסמונים — תנדודות קולקטיביות של גז אלקטרונים — מסבירים למה מתכות מבריקות ולמה הן שקופות ל-UV או רנטגן. פלסמוני שטח — בסיס לפלסמוניקה ו-SERS.

לומינסנציה: בליעה, רלקסציה (לפונונים) ופליטה בתדירות נמוכה יותר (היסט סטוקס). פלואורסנציה מהירה, פוספורסנציה איטית — בגלל מצבי הספין.

לד LED ולייזר — p-n + $E_g$ מתאים + (בלייזר) חלל תהודה וגל עומד.

---

הקשר של הכל לכל — מה בנינו בספר הזה

ספר זה התחיל בשאלה פשוטה: מה זה גל? והגענו, בארבעה-עשר פרקים, לאופן שבו גביש בולע ופולט אור. הנה השרשרת שעברנו:

גל (פרק 1): כל שינוי מחזורי. פאזה, משרעת, תדירות, אנרגיה פרופורציונית לריבוע המשרעת.

אינטרפרנציה ודיפרקציה (פרק 2): גלים מסתרפים. גל עומד, תדירויות עצמיות, תהודה. סריג דיפרקציה — הלב של כל ספקטרומטר.

סימטריה (פרק 3): מה שאינו משנה — אפשר להתעלם. עיקרון נתר: סימטריה מתאימה לשימור. מחזוריות לגביש.

תרמודינמיקה וסטטיסטיקה (פרק 4): $10^{23}$ חלקיקים → אנטרופיה, טמפרטורה, אנרגיה חופשית. התפלגות בולצמן.

פלוקטואציות ורעש (פרק 5): $1/\sqrt{N}$ — ננו-מדע מתחיל כאן. דיסיפציה ופלוקטואציה — שני פנים.

אלקטרומגנטיות (פרק 6): שדה כמצב המרחב עצמו. חשמל ומגנטיות — אחד. אינדוקציה — הגל סוגר על עצמו.

מעגלים DC (פרק 7): אוהם = פואזיי. קירכהוף = שימור מטען ואנרגיה.

מעגלים AC ואימפדנס (פרק 8): היסט פאזה, $Z$ מרוכב, תהודה LC = גל עומד חשמלי. תא רנדלס — EIS.

מכניקה אנליטית (פרק 9): לגרנז’ + המילטון = שפה עמוקה. עקרון הפעולה = אינטרפרנציה קוונטית של נתיבים.

מכניקה קוונטית (פרק 10): גל דה-ברויי, אי-וודאות, שרדינגר, אורביטלים. מנהור. פסים. מוליכות-על.

קשר כימי ו-DFT (פרק 11): בורן-אופנהיימר, הרטרי-פוק, DFT — כיצד פותרים את השאי-ניתן-לפתרון. MO → פסים.

תורת הפסים (פרק 12): גלי בלוך, אזורי ברילואן, פסות אסור. מוליך/מבודד/מוליך-למחצה. p-n.

פונונים (פרק 13): קוואנטים של גל קול. שלוש סטטיסטיקות: בולצמן, פרמי-דיראק, בוזה-אינשטיין. הולכת חום, אומקלפ.

אופטיקה של מצב מוצק (פרק זה): $\epsilon (\omega )$, מעברים בין-פסיים, פלסמונים, לומינסנציה, LED, לייזר.

---

מה שמחבר את הכל: המושג שהופיע בצורה אחת בכל פרק הוא גל. גל מכני, גל אלקטרומגנטי, גל קוונטי, גל בלוך, גל פונוני — כולם מצייתים לאותה מתמטיקה בסיסית. ואותה מתמטיקה — סופרפוזיציה, אינטרפרנציה, תדירויות עצמיות, אזורי ברילואן — מופיעה שוב ושוב, בלבושים שונים.

זה לא מקרי. הפיזיקה אחת.

---

ואם ספר זה הצליח לגרום לכם לראות בקשר הכימי, בספקטרום הפחמן, בברק המתכתי, ובתהודה של גיטרה — אותה ישות אחת: גל שמסתכסך עם גבולות — הרי שהשיג את מטרתו.
