פרק 7 — מצבי צבירה ותכונות נוזלים

מבוא: מה הופך חומר למה שהוא?

כאשר מים הופכים לקרח, אין שינוי כימי — אותן מולקולות ${\text{H}}_2\text{O}$, אותו הרכב. מה שמשתנה הוא מצב הצבירה — האופן שבו המולקולות מסודרות ומתנהגות ביחס זו לזו. הבנת מצבי הצבירה היא גשר ישיר בין מה שלמדנו על האטום הבודד לבין תכונות החומר המוצק שנלמד בפרקים הבאים.

7.1 תכונות מיקרוסקופיות ומאקרוסקופיות

ההבחנה הבסיסית

תכונות מיקרוסקופיות תלויות בחלקיקים בודדים ואינן ניתנות למדידה ישירה בידינו:

• מסה אטומית/מולקולרית
• מאפיינים ספקטרליים
• גודל וצורת האטום

תכונות מאקרוסקופיות תלויות במספר גדול של חלקיקים וניתנות למדידה ישירה:

• נפח, צפיפות
• טמפרטורה, לחץ
• צבע, מצב צבירה

דוגמה חשובה: לאטום בודד אין “טמפרטורה”. טמפרטורה היא הממוצע הסטטיסטי של האנרגיה הקינטית של אוסף חלקיקים רבים בתנועה אקראית. אטום אחד — אין ממוצע, אין טמפרטורה.

פאזה היא צורה פיזית ייחודית של חומר — כלומר, מצב שבו לכל חלקיקי החומר אותה סביבה מיקרוסקופית.

7.2 כוחות בין-אטומיים ופוטנציאל לנארד-ג’ונס

מדוע אטומים נמשכים זה לזה?

בין כל שני אטומים פועלים בו-זמנית שני כוחות מנוגדים:

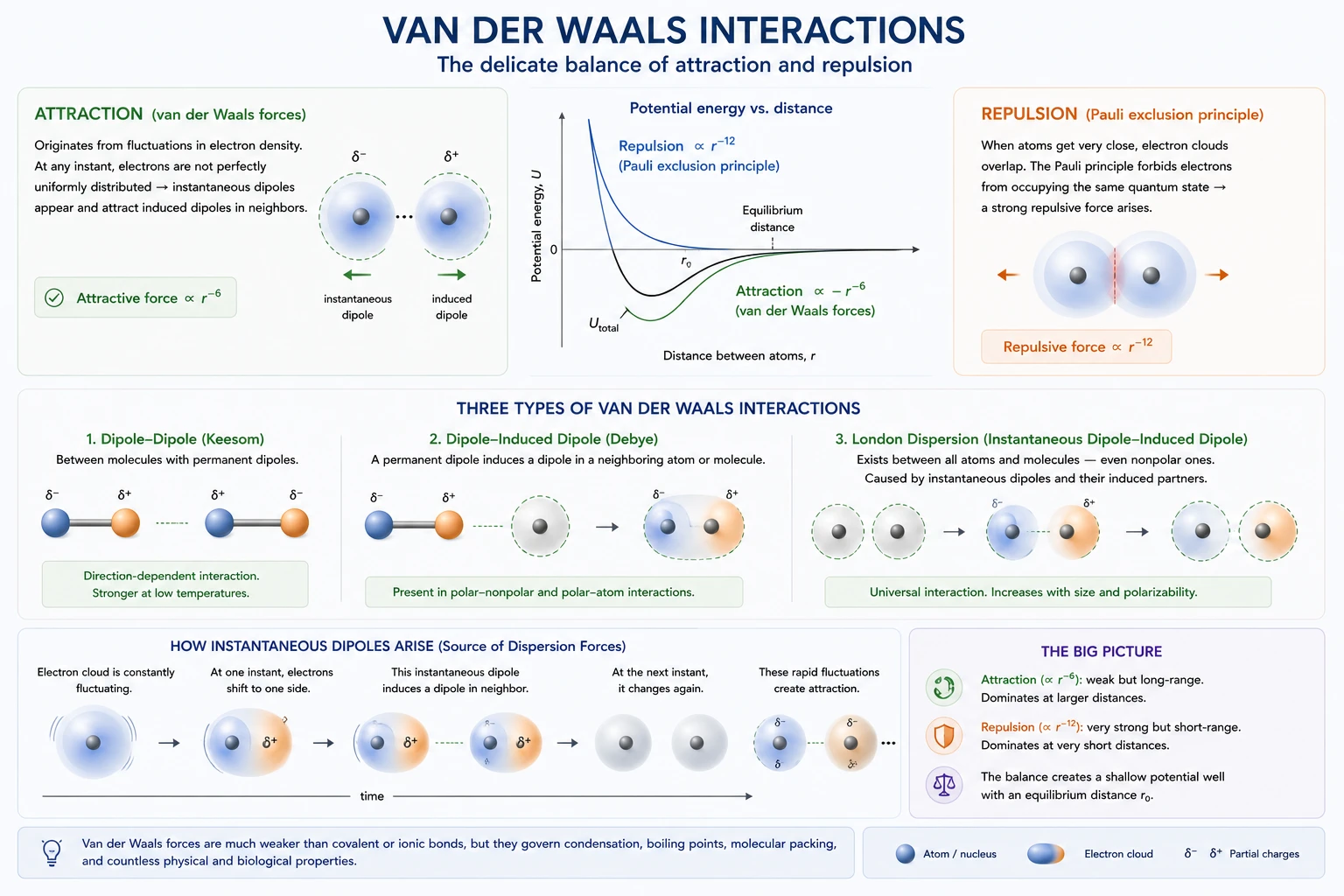

כוח משיכה — נובע מכוחות ון-דר-ולס (van der Waals). מקורם בתנודות בצפיפות האלקטרונים: בכל רגע נתון, ההתפלגות האלקטרונית אינה מושלמת ונוצרים דיפולים מיידיים — שמושכים דיפולים מושרים בשכנים. כוח זה פרופורציונלי ל-$r^{-6}$.

שלושה סוגי אינטראקציות ון-דר-ולס:

• דיפול-דיפול (Keesom): בין מולקולות פולריות קבועות
• דיפול-דיפול מושרה (Debye): דיפול קבוע מושרה דיפול בשכן
• דיספרסיה (London): בין כל שני אטומים — גם ניטרליים לחלוטין. זהו הסוג האוניברסלי.

כוח דחייה — נובע מעקרון פאולי: כאשר אטומים מתקרבים מאוד, ענני האלקטרונים חופפים ועקרון פאולי אוסר על אותו מצב קוונטי → דחייה חזקה מאוד, פרופורציונלית ל-$r^{-12}$.

פוטנציאל לנארד-ג’ונס

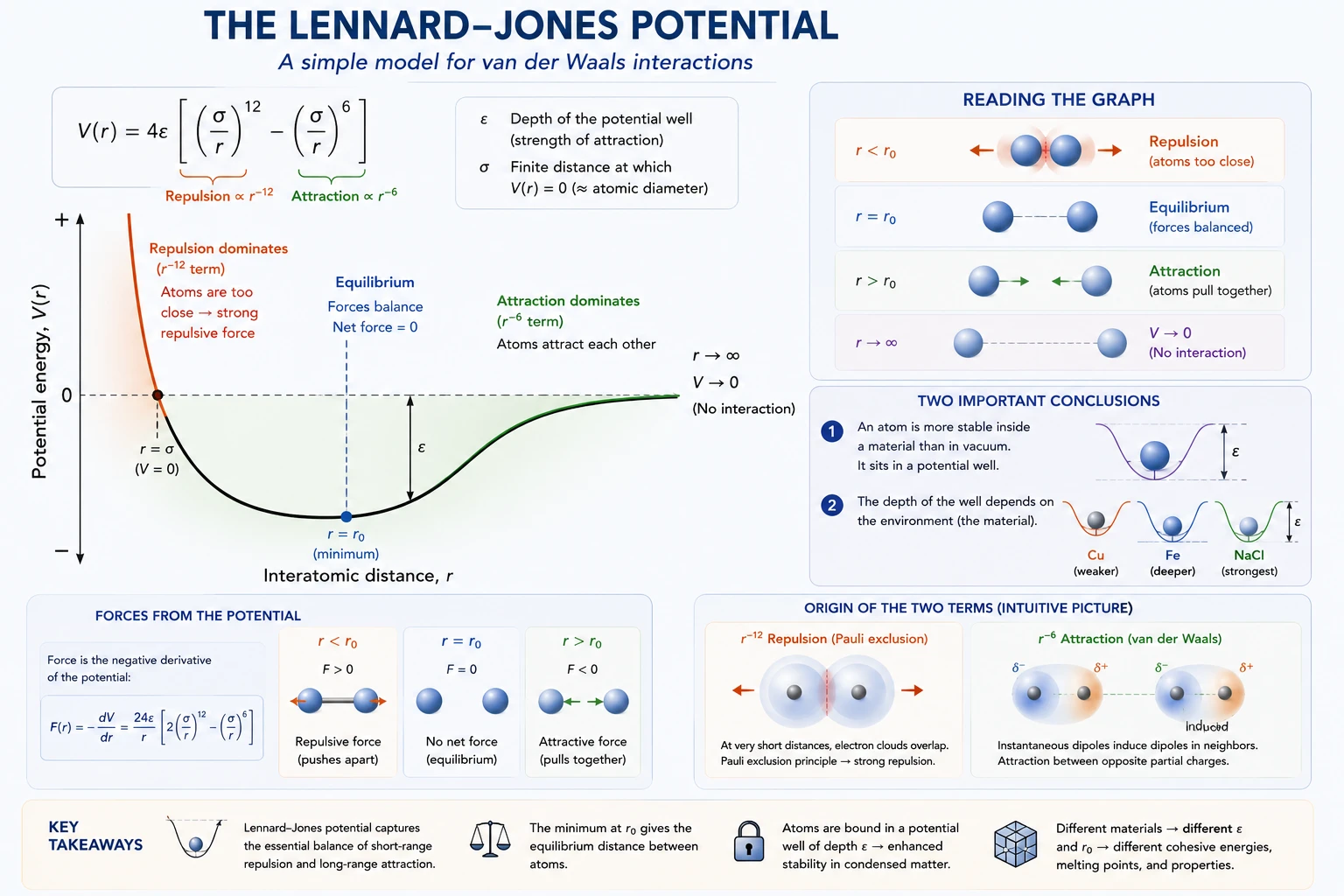

שילוב שני הכוחות נותן את פוטנציאל לנארד-ג’ונס (Lennard-Jones potential):

$V(r)=4ϵ\left[{\left(\frac{\sigma }{r}\right)}^{12}-{\left(\frac{\sigma }{r}\right)}^6\right]$

כאשר:

• $ϵ$ — עומק בור הפוטנציאל (מידת עוצמת המשיכה)
• $\sigma$ — המרחק שבו הפוטנציאל אפסי (בערך “רדיוס” האטום)
• $r_0=2^{1/6}\sigma$ — המרחק שבו הפוטנציאל מינימלי (מיקום שיווי המשקל)

קריאת הגרף:

• ב-$r<r_0$: דחייה (האטומים קרובים מדי)
• ב-$r=r_0$: שיווי משקל — כוחות מאוזנים
• ב-$r>r_0$: משיכה (האטומים מתקרבים זה לזה)
• ב-$r\to \infty$: $V\to 0$ (אין אינטראקציה)

שתי מסקנות:

1. כל אטום יציב בתוך חומר יותר מאשר בוואקום — הוא נמצא בתוך בור פוטנציאל
2. עומק הבור תלוי בסביבה — ב-$\text{Cu}$ שונה מב-$\text{Fe}$ שונה מב-$\text{NaCl}$

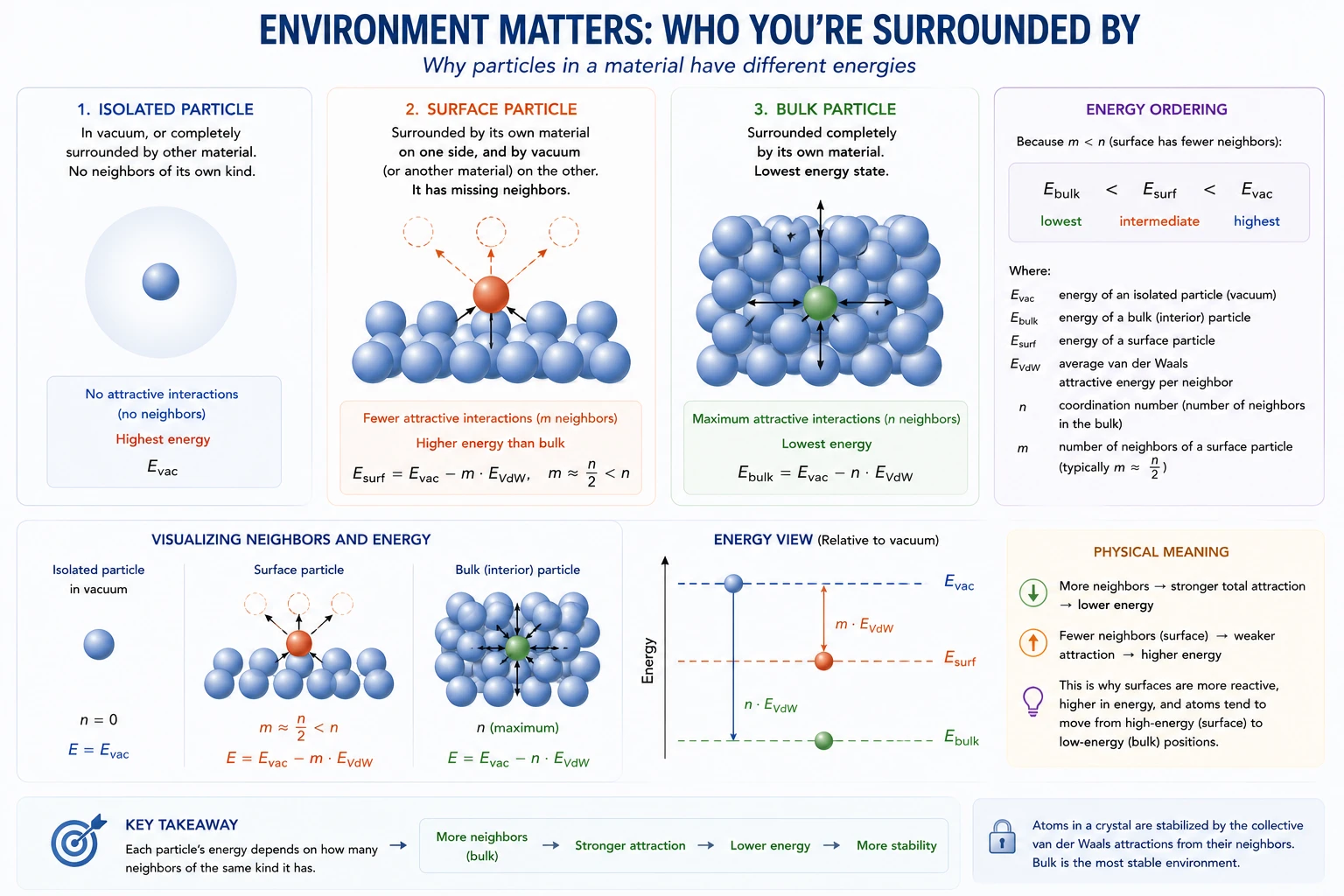

7.3 חלקיק בודד, שטח וגוש — מהי פאזה?

שלושה סוגי חלקיקים

בתוך חומר, כל חלקיק שונה מהאחר לפי סביבתו:

חלקיק בודד — בוואקום, או מוקף לחלוטין בחלקיקי חומר אחר. אין שכנים מאותו חומר.

חלקיק שטחי — מוקף בחלקיקי החומר שלו מצד אחד, ובחלל (או חומר אחר) מהצד השני. יש לו שכנים חסרים — ולכן הוא נמצא באנרגיה גבוהה יותר מחלקיק הגוש.

חלקיק גוש (bulk) — מוקף לחלוטין בחלקיקי החומר שלו. זהו המצב האנרגטי הנמוך ביותר.

אנרגית חלקיק גוש:

$E_{\text{bulk}}=E_{\text{vac}}-n\cdot E_{\text{VdW}}$

כאשר $n$ הוא מספר השכנים (מספר הקואורדינציה).

אנרגיית חלקיק שטחי:

$E_{\text{surf}}=E_{\text{vac}}-m\cdot E_{\text{VdW}},m\approx \frac{n}{2}<n$

לכן: $E_{\text{bulk}}<E_{\text{surf}}<E_{\text{vac}}$

מתי קיימת פאזה?

פאזה קיימת כאשר מספר חלקיקי הגוש גדול בהרבה ממספר חלקיקי השטח, כך שהשפעת השטח זניחה. כל התכונות המאקרוסקופיות (צפיפות, טמפרטורת היתוך, צבע) מוגדרות לגבי פאזה בלבד — לא לגבי אוסף קטן של חלקיקים.

מינימום: כ-$10^7$–$10^{12}$ חלקיקים.

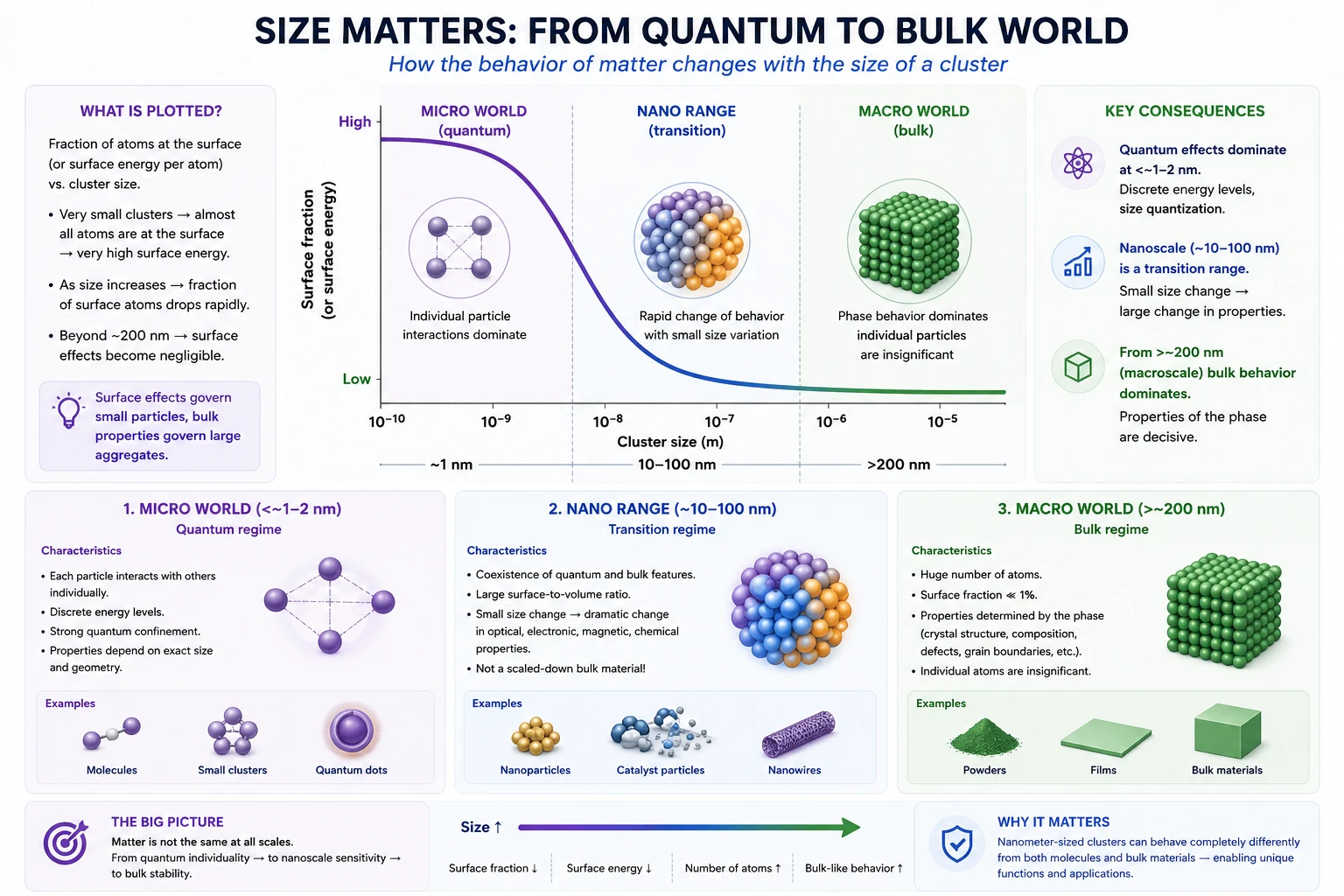

ננו-חלקיקים — כשהשטח שולט

שלושה עולמות, שלושה חוקים

כשאנחנו מדברים על חומר, אנחנו נוטים לחשוב עליו כרצף אחיד: קצת גדול יותר, קצת קטן יותר — אבל בסך הכול אותו הדבר. המציאות מפתיעה יותר. מסתבר שהטבע מחלק את עצמו לשלושה תחומי גודל שונים מהותית זה מזה, ובכל תחום שולטים חוקים אחרים לגמרי.

העולם הקוונטי (מיקרו): פחות מ-1–2 ננומטר

בסקאלה הזו מדברים על אטומים בודדים, יונים, ומולקולות קטנות. כאן שולט מכניקת הקוונטים, ואין ברירה אלא לקחת אותה ברצינות. כל חלקיק מתנהג בנפרד: יש לו רמות אנרגיה בדידות משלו, הוא מפגין תכונות גל וחלקיק בו-זמנית, והאינטראקציה שלו עם שכניו היא אירוע אינדיבידואלי לחלוטין. לא ממוצעים, לא סטטיסטיקה — כל חלקיק סופר בנפרד.

דוגמה טובה: ספקטרום הפליטה של אטום מימן. הקווים החדים והמדויקים שאנחנו רואים הם ביטוי ישיר לרמות האנרגיה הקוונטיות. שינוי של אטום אחד בתנאי הניסוי — ומקבלים תמונה שונה לחלוטין.

תחום הנאנו (מזו): כ-10–100 ננומטר

כאן הדברים מתחילים להיות מעניינים במיוחד — ולפעמים גם מבלבלים. מדובר באשכולות של עשרות עד אלפי אטומים, גדולים מדי בשביל מכניקת קוונטים “טהורה”, קטנים מדי בשביל שהחוקים הקלאסיים יעבדו כרגיל. זהו תחום מעבר, ומה שמייחד אותו הוא הרגישות הקיצונית לגודל: שינוי קטן יחסית במספר האטומים באשכול גורר שינוי דרמטי בתכונות.

דוגמה קלאסית: נקודות קוונטיות (quantum dots) של סיליקון או קדמיום סלניד. אשכול בקוטר 2 ננומטר פולט אור כחול; אותו חומר בדיוק, עם אשכול בגודל 6 ננומטר — פולט אדום. לא שינינו את החומר, שינינו רק את הגודל. בתחום הנאנו, גודל הוא תכונה.

תופעה נוספת: יחס השטח לנפח. באשכול ננומטרי, חלק גדול מאוד מהאטומים יושב על פני השטח — ולא בתוך הגוש. אטומי שטח מתנהגים אחרת מאטומים פנימיים, ולכן לחלקיקי נאנו יש לעיתים קרובות ריאקטיביות כימית, נקודות התכה, ומוליכות שונות בתכלית מהחומר הגבוהי המוכר.

העולם המאקרו: מעל ~200 ננומטר

כאן מסתיימת ההרפתקה הנאנו-מטרית, ואנחנו נכנסים לארץ המוכרת של הפיזיקה הקלאסית. כשמספר החלקיקים גדול מספיק, תכונות החלקיק הבודד מאבדות את חשיבותן: מה שקובע הן תכונות הפאזה — צפיפות, מוליכות חשמלית, מודולוס יאנג, קיבול חום. אנחנו כבר לא סופרים אטומים, אנחנו מתארים חומר.

דוגמה: מוליכות חשמלית של נחושת. לא משנה אם יש לנו פיסת נחושת של מילימטר או של מטר — המוליכות הסגולית זהה. החוק של אוהם עובד, הטמפרטורה משפיעה בצורה צפויה, וניתן לחזות את ההתנהגות מבלי לדעת דבר על אלקטרון ספציפי כלשהו.

מה זה אומר בפועל?

ההבחנה הזו אינה אקדמית בלבד. מהנדס חומרים שמתכנן ציפוי אנטי-קורוזיבי, מוליך ננומטרי, או חיישן אופטי — חייב לדעת באיזה עולם הוא עובד. חומר שמתנהג כך במאקרו עשוי להתנהג הפוך לחלוטין בנאנו. זה לא פגם — זו הזדמנות.

זו בדיוק הסיבה שחלקיקים ננומטריים ($1$–$100\text{nm}$) מתנהגים שונה מאותו חומר בגוש. כאשר קוטר החלקיק הוא 1 נ׳׳מ, 76% מהאטומים הם אטומי שטח — כמעט כולם. כאשר הקוטר 100 נ׳׳מ, השבר יורד לפחות מ-5%.

ההשלכות: ננו-זהב אינו צהוב כגוש-זהב אלא אדום או סגול (צבע שונה). נקודת היתוך של ננו-חלקיקים נמוכה יותר. ריאקטיביות גבוהה יותר. זהו הבסיס לכל תחום הננוטכנולוגיה.

צבירה מול פיזור

מהמסקנות לעיל נובע:

• צבירה (aggregation) — תהליך אטרקטיבי אנרגטית (מוריד אנרגיה)
• פיזור (dispersion) — תהליך אטרקטיבי אנטרופית (מעלה אנטרופיה)

שיווי המשקל בין שתי המגמות קובע את מצב הצבירה בטמפרטורה נתונה. בטמפרטורה נמוכה — האנרגיה שולטת, צבירה. בטמפרטורה גבוהה — האנטרופיה שולטת, פיזור.

7.4 מה קובע את מצב הצבירה?

האנרגיה הקינטית מול אנרגיית האינטראקציה

מצב הצבירה נקבע על ידי היחס בין שתי אנרגיות:

• $E_k$ — אנרגיה קינטית (תנועה תרמית, פרופורציונלית לטמפרטורה)
• $E_{\text{int}}$ — אנרגיית האינטראקציה (עומק בור הפוטנציאל, תכונת החומר)

$E_k\gg E_{\text{int}}⟹\text{gas}$

$E_k\approx E_{\text{int}}⟹\text{liquid}$

$E_k\ll E_{\text{int}}⟹\text{solid}$

גז: החלקיקים עפים חופשי, מרחקים גדולים, כמעט אין אינטראקציה.

נוזל: כוחות ההתקשרות חזקים מספיק לשמור על המרחק, אבל לא מספיק כדי לנעול מיקומים — זורם.

מוצק: כוחות ההתקשרות נועלים כל חלקיק במיקומו — נוקשה.

7.5 צפיפות

הגדרה ומאפיינים

$\rho =\frac{m}{V},[\rho ]={\text{kg/m}}^3\text{ , }{\text{g/cm}}^3$

הצפיפות מאפיינת כמה דחוסה האריזה — כמה מסה בנפח נתון.

תלות בטמפרטורה: ככל שהטמפרטורה עולה, המרחקים הבין-מולקולריים גדלים → הנפח גדל → הצפיפות יורדת. חריג: מים בין $0°C$ ל-$4°C$ (ראו להלן).

תלות בלחץ: גזים — תלות חזקה (לחץ כפול = נפח חצי). נוזלים ומוצקים — תלות זניחה כמעט לחלוטין. לכן נוזלים ומוצקים נקראים פאזות מעובות (condensed phases) — אי אפשר לכווץ אותם משמעותית על ידי לחץ.

הבחנה: צפיפות אמיתית לעומת צפיפות נפחית

כאשר חומר מוצק נמצא בצורת אבקה או גרגרים, בין הגרגרים נותרים חללים. לכן:

${\rho }_{\text{volume}}={\rho }_{\text{true}}\cdot (1-\varphi )$

כאשר $\varphi =V_{\text{pores}}/V_{\text{total}}$ הוא הנקבוביעות — שבר הנפח של החללים, $0\le \varphi \le 1$.

דוגמה: אבקת אלומינה (${\text{Al}}_2{\text{O}}_3$) עם ${\rho }_{\text{true}}=3.99{\text{g/cm}}^3$, אך לאחר מדידת נפח נפחי: ${\rho }_{\text{volume}}=2.0{\text{g/cm}}^3$. הנקבוביעות $\approx 0.5$ — חצי מהנפח הוא אוויר.

7.6 תכונות נוזלים

זרימה — מה הופך נוזל לנוזל?

הנוזל אינו שומר על צורתו — כל כוח קטן גורם לזרימה. מדוע? כי $E_k\approx E_{\text{int}}$: כוחות ההתקשרות חזקים מספיק לשמור על מגע בין המולקולות, אך לא מספיק לנעול אותן במיקום קבוע. כוח קטן מטה את האיזון וגורם לתנועה.

נפח קבוע — מה הופך נוזל לשונה מגז?

הנפח של נוזל קבוע (בתנאי לחץ קבוע) — בניגוד לגז. הסיבה: כוחות ון-דר-ולס שומרים על המרחקים הבין-מולקולריים בקירוב קבוע. הנוזל לוקח את צורת הכלי — אבל לא את נפחו.

חריג: מים בין $0°C$ ל-$4°C$

מים מתכווצים כאשר מחממים מ-$0°C$ ל-$4°C$ — כלומר, צפיפותם עולה עם הטמפרטורה בטווח זה. בטמפרטורות מעל $4°C$, ההתנהגות חוזרת לרגילה.

הסיבה: בקרח, מולקולות המים מסודרות ברשת משושה עם מרחקים גדולים יחסית (בשל קשרי מימן). כאשר הקרח נמס, חלק מהסדר הזה נשמר בצורת קלסטרים (ראו §7.8). בחימום מ-$0°C$ ל-$4°C$, הקלסטרים מתפרקים ומאפשרים ארגון צפוף יותר → הצפיפות עולה. מעל $4°C$ שוב שולטת ההתרחבות התרמית הרגילה.

השלכה: קרח צף על מים. זוהי תכונה חריגה — רוב החומרים המוצקים שוקעים בנוזל שלהם. הצפת הקרח מאפשרת לאגמים לשמור על מים נוזליים מתחת לקרח בחורף, ומאפשרת חיים מימיים.

צמיגות

צמיגות $\eta$ (viscosity) היא מדד לחיכוך הפנימי בנוזל — כמה קשה לגרום לשכבות הנוזל להחליק זו על גבי זו.

תיאור: חוק פרנקל-אנדרד:

$\eta ={\eta }_0\cdot e^{E_a/kT}$

כאשר $E_a$ היא אנרגיית השפעול לתנועת מולקולה (כמה אנרגיה נדרשת לה “לברוח” מסביבתה), $k$ קבוע בולצמן, $T$ טמפרטורה.

המשמעות: הצמיגות יורדת אקספוננציאלית עם עליית הטמפרטורה — מוכר מניסיון יומיומי (שמן חם זורם הרבה יותר בקלות מאשר שמן קר; דבש חם לעומת דבש קר).

נוזלים ניוטוניים לעומת לא-ניוטוניים:

סוג	הגדרה	דוגמאות
ניוטוני	צמיגות קבועה, ללא תלות בקצב הגזירה	מים, שמן, אלכוהול
לא-ניוטוני	צמיגות תלויה בקצב הגזירה	קטשופ, שמפו, דם, בצק, עמילן במים

קטשופ — דוגמה קלאסית: כשלא מוזגים — צמיג מאוד. כשמנערים (מגדילים קצב גזירה) — זורם. נוזלים כאלה נקראים thixotropic (תיקסוטרופיים).

עמילן במים — דוגמה הפוכה: ככל שמפעילים יותר כוח, נעשה יותר צמיג (shear-thickening). לכן אם מניחים יד על המשטח בעדינות — שוקעים; אם מכים — מקפצים.

7.7 מתח פנים, הרטבה ואפקט קפילרי

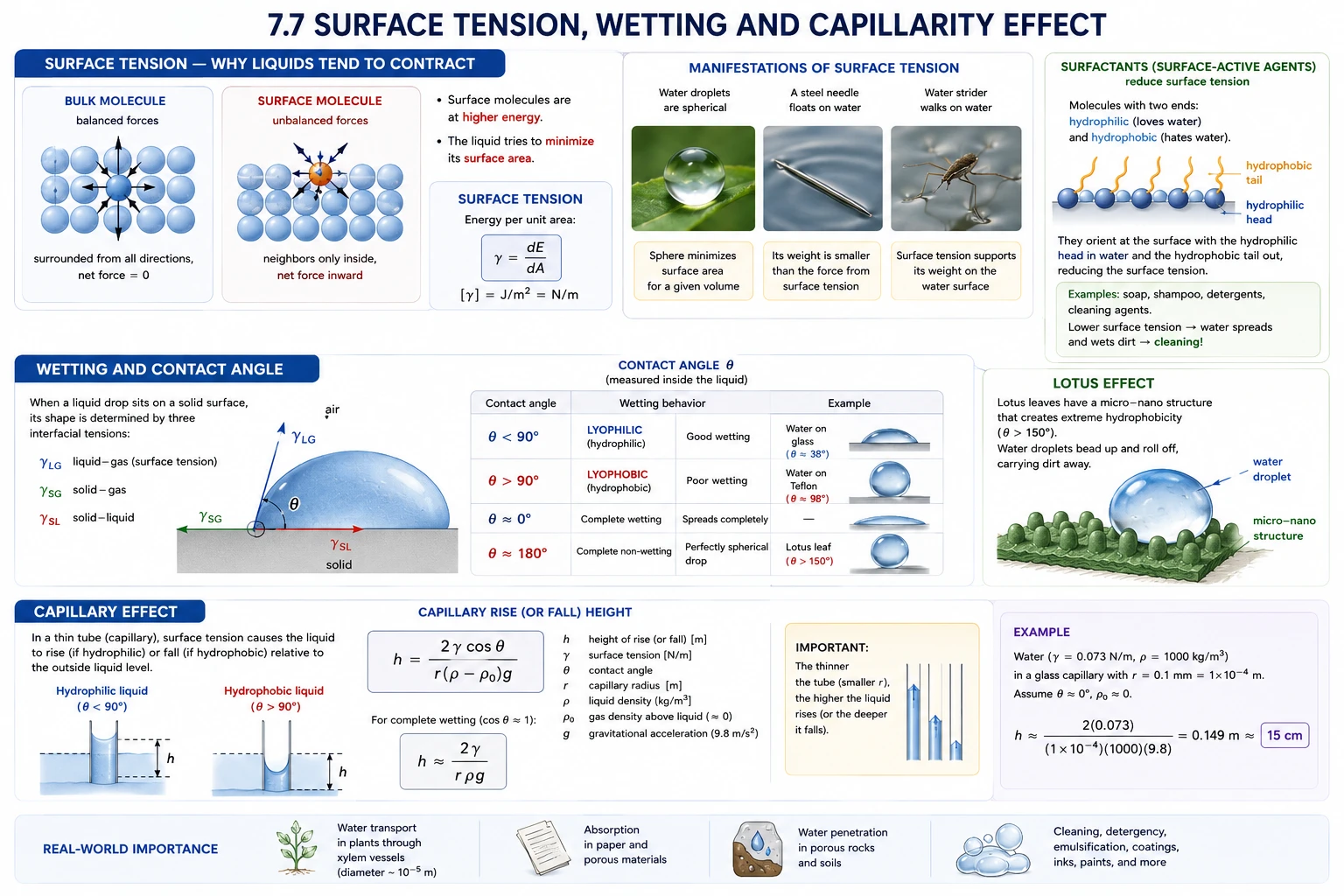

מתח פנים — מדוע נוזלים מעדיפים להתכנס?

כל מולקולה בתוך נוזל מוקפת שכנות מכל הכיוונים ומושכת על ידיהן שווה. מולקולה על פני השטח — מוקפת שכנות רק מהצד הפנימי, ולכן נמשכת פנימה. כתוצאה:

• מולקולות שטח נמצאות באנרגיה גבוהה יותר מאשר מולקולות הגוש
• הנוזל מנסה למזער את שטח פניו (לצמצם מספר מולקולות השטח)

מתח הפנים $\gamma$ מוגדר כאנרגיה ליחידת שטח: $[\gamma ]={\text{J/m}}^2=\text{N/m}$.

תופעות: טיפות מים כדוריות (כדור — שטח מינימלי לנפח נתון). מחט פלדה “שוכבת” על מים (משקלה קטן מהכוח שמפעיל מתח הפנים). חרקי מים הולכים על פני מים.

גורמים המורידים מתח פנים — סורפקטנטים (חפ”ש)

חומרים פעילי שטח (surfactants; בעברית: חפ”ש = חומר פעיל שטח) הם מולקולות עם שני קצוות: קצה הידרופילי (מושך מים) וקצה הידרופובי (דוחה מים). הן מסתדרות על פני השטח כשהקצה ההידרופילי בתוך המים והקצה ההידרופובי מבחוץ — ובכך מפחיתות את מתח הפנים.

דוגמאות: סבון, שמפו, אבקת כביסה, חומרי ניקוי. הורדת מתח הפנים מאפשרת למים “להתפשט” על לכלוך ולהרטיב אותו — עיקרון הניקוי.

הרטבה וזווית המגע

כאשר טיפה נוזל מונחת על משטח, הצורה שהיא מקבלת תלויה בשלושה מתחי פנים: נוזל-גז, מוצק-גז, ומוצק-נוזל. זווית המגע $\theta$ היא הזווית הנוצרת בין הטיפה לפני המשטח:

זווית	שם	משמעות	דוגמה
$\theta <90°$	ליאופילי (מים: הידרופילי)	הרטבה טובה	מים על זכוכית ($\theta \approx 38°$)
$\theta >90°$	ליאופובי (מים: הידרופובי)	הרטבה גרועה	מים על טפלון ($\theta \approx 98°$)
$\theta \approx 0°$	הרטבה מלאה	הנוזל מתפשט לחלוטין	—
$\theta \approx 180°$	דחייה מלאה	טיפה כדורית מושלמת	“גיליון לוטוס”

אפקט לוטוס: עלים של צמח הלוטוס בעלי מיקרו-מבנה המיצר הידרופוביות קיצונית ($\theta >150°$) — טיפות מים מגלגלות ולוקחות עמן לכלוך. השראה לחומרים מנקים עצמית.

אפקט קפילרי

בצינור דק (קפילרה), מתח הפנים גורם לנוזל לעלות (אם הידרופילי) או לרדת (אם הידרופובי) ביחס לגובה הנוזל החיצוני:

$h=\frac{2\gamma \cos \theta }{r(\rho -{\rho }_0)g}$

כאשר:

• $h$ — גובה העלייה/ירידה [m]
• $\gamma$ — מתח פנים $[\text{N/m}]$
• $\theta$ — זווית המגע
• $r$ — רדיוס הקפילרה [m]
• $\rho$ — צפיפות הנוזל $[{\text{kg/m}}^3]$
• ${\rho }_0$ — צפיפות הגז מעל הנוזל (בדרך כלל זניחה)
• $g=9.8{\text{m/s}}^2$

בתנאי הרטבה מלאה ($\cos \theta \approx 1$):

$h\approx \frac{2\gamma }{r\rho g}$

שימו לב: ככל שהצינור דק יותר ($r$ קטן יותר), הנוזל עולה גבוה יותר. זה ההסבר לעלייה של מים בצמחים דרך כלי הצנרה העדינים שלהם (קוטר $\sim 10^{-5}\text{m}$), לספיגה בנייר, ולחדירת מים בסלעים פורוזיים.

תרגיל: מים ($\gamma =0.073\text{N/m}$, $\rho =1000{\text{kg/m}}^3$) בצינור זכוכית עם $r=0.1\text{mm}$. חשבו את גובה העלייה. (תשובה: $\approx 15\text{cm}$)

7.8 מודל הקלסטרים — מה קורה בתוך נוזל?

נוזל — מצב ביניים

נוזל אינו לא-מוצק ולא לא-גז — הוא מצב עצמאי עם מאפיינים ייחודיים. כדי להבין אותו, נשתמש במודל הקלסטרים:

בנוזל קיימים קלסטרים (clusters) — אזורים בגודל עשרות עד מאות מולקולות שבהם קיים סדר מקומי דמוי מוצק, שוקעים בתוך “ים” אקראי.

חומר	מצב	תיאור
מוצק	סדר רחוק-טווח מלא	כל אטום במיקום קבוע
נוזל	סדר קצר-טווח בלבד	קלסטרים מסודרים, אקראי בין הקלסטרים
גז	אין סדר	אקראי לחלוטין

ככל שהטמפרטורה עולה:

• הקלסטרים קטנים וקצרי-חיים יותר
• שבר האזורים האקראיים גדל
• הנוזל “נעשה יותר כמו גז”

בדיוק בגלל זה ניסי שטרן-גרלך-פוכ על מים מראים שיחסי השכנות הממוצעים בין מולקולות מים קרובים לאלה שבקרח — קיים עדיין “זיכרון” מבני חלקי.

7.9 המצב האמורפי

מוצק שאינו גביש

כאשר נוזל מצונן מהר מאוד, הקלסטרים הקיימים “מוקפאים” במקומם לפני שהמולקולות מספיקות לסדר עצמן לרשת גבישית מסודרת. התוצאה היא מצב אמורפי (amorphous) — מוצק ללא סדר רחוק-טווח.

דוגמאות: זכוכית (SiO₂ מצונן), מתכות אמורפיות (metallic glasses), פולימרים מסוימים.

הבדלים בין גביש לאמורפי

תכונה	גביש	אמורפי
סדר מבני	רחוק-טווח מלא	קצר-טווח בלבד
מצב תרמודינמי	שיווי משקל	לא שיווי משקל
טמפרטורת התכה	מוגדרת חדה ($T_m$)	אין — רכות הדרגתית
צמיגות	קופצת בחדות ב-$T_m$	יורדת בהדרגה עם $T$

המצב האמורפי הוא מצב לא שיווי משקל — אם ממתינים מספיק זמן (או מחממים), החומר יתגבש לחלוטין. “מספיק זמן” יכול להיות שניות (עבור מתכות נוזליות) עד מיליוני שנים (עבור זכוכית אורגנית). האגדה על “זכוכיות הקתדרלה שהתעבו למטה עם השנים” — לא נכון; זכוכיות עתיקות הן עבות יותר בתחתית בשל אופן הייצור הידני, לא בשל זרימה.

טמפרטורת המעבר הזגוגי

אמנם לחומר אמורפי אין $T_m$ חד, אבל יש טמפרטורת מעבר זגוגי $T_g$ (glass transition temperature) — טמפרטורה שמתחתיה החומר מוצק קשיח ומעליה הוא רך ופלסטי. המעבר אינו חד כמו התכה — זהו שינוי הדרגתי בצמיגות.

יישומים:

• מתכות אמורפיות — קשיחות מאוד ועמידות בפני שחיקה; משמשות ברקורדרי קלטת מגנטית ובראשי גילוח.
• זכוכיות מיוחדות — מוליכי אור, חלונות לייזר.
• פולימרים — $T_g$ קובעת אם הפלסטיק קשיח (מתחת ל-$T_g$) או גמיש (מעליה) בטמפרטורת שימוש.

סיכום

שבעה נושאים עיקריים:

מיקרוסקופי מול מאקרוסקופי — תכונות מאקרוסקופיות מוגדרות לפאזה (אוסף גדול), לא לחלקיק בודד.

פוטנציאל לנארד-ג’ונס — שילוב דחייה ($r^{-12}$) ומשיכה ($r^{-6}$) נותן בור פוטנציאל. אטום בחומר יציב יותר מאשר בוואקום.

שטח מול גוש — חלקיקי שטח באנרגיה גבוהה יותר. ננוחלקיקים — רוב האטומים הם שטח → תכונות שונות מגוש.

מצב הצבירה — נקבע לפי $E_k/E_{\text{int}}$: גז (גדול), נוזל (דומה), מוצק (קטן).

צמיגות — פרנקל-אנדרד: $\eta ={\eta }_0{e}^{E_a/kT}$. יורדת עם חימום. ניוטוני מול לא-ניוטוני.

מתח פנים, הרטבה, קפילריות — כוחות ון-דר-ולס על פני שטח גורמים לכל התופעות הללו. $h=2\gamma \cos \theta /(r\rho g)$.

קלסטרים ומצב אמורפי — נוזל = קלסטרים על רקע אקראי. קירור מהיר = קיפאון מבני = מצב אמורפי (לא שיווי משקל).
